1. 项目简介

本项目旨在通过深度学习技术实现光学字符识别（Optical Character Recognition, OCR）系统，自动识别图像中的字符并进行分类与标注。项目背景基于实际场景中对银行卡、身份证等文本信息的自动化识别需求，提升在金融、身份验证等领域的效率。我们选择使用基于卷积神经网络（CNN）和模板匹配的混合模型，并结合图像处理技术（例如轮廓检测、形态学操作）进行特征提取和识别。该模型通过分割输入图像中的每个字符区域，并使用预先构建的数字模板进行匹配比对，从而实现字符的精准识别与分类。主要使用的模型包括经典的ResNet卷积神经网络作为编码器，用以提取图像中的高级特征，再结合多层感知器（MLP）进行字符分类。项目的最终目标是开发一个高效、精准的OCR识别系统，能够在噪声和复杂背景的条件下稳定输出准确的识别结果，适用于身份验证、票据自动处理、文档扫描等多种应用场景。该项目实现了从数据预处理、模型训练到结果输出的完整流程，为后续模型的优化和扩展提供了良好的基础。

2.技术创新点摘要

该项目的代码实现中，主要创新点体现在结合传统图像处理方法和深度学习模型的混合使用，实现了基于模板匹配的OCR字符识别，并通过巧妙的特征提取与区域划分，提高了模型的识别精度和稳定性。以下为项目的几个主要技术创新点：

  1. 结合模板匹配与轮廓排序的字符识别策略：在ocr_template_match.py中，项目通过对模板图像进行轮廓检测与排序，并对目标图像中每个字符区域进行相同的预处理与轮廓排序，使得两者的特征顺序保持一致，从而保证字符匹配的一致性与准确性。这种基于模板的字符匹配策略，能够在小样本情况下仍然提供稳定的识别效果，避免了纯深度学习方法中数据需求量大的问题。
  2. 多阶段图像预处理策略：该项目采用了多种图像预处理技术，如灰度转换、二值化、形态学操作（包括礼帽操作和闭操作）等。这些操作能够有效去除背景噪声，突出字符区域，并通过礼帽操作强化目标图像中的明亮区域，使得字符轮廓更加清晰。特别是在使用cv2.Sobel进行边缘提取时，项目结合了自适应阈值（THRESH_OTSU）进行二值化，保证了在复杂光照条件下仍然能够稳定地提取字符的轮廓信息。
  3. 自定义的字符分组与特征筛选策略：在字符识别过程中，代码实现了一个特定的矩形区域筛选策略（if ar > 2.5 and ar < 4.0），用于筛选出可能包含目标字符的轮廓区域。这种基于矩形长宽比和大小的特征筛选能够有效排除干扰性区域，只保留与目标字符特征接近的区域，从而提升后续匹配的准确性。
  4. 高效的模板匹配算法与结果输出策略：对于每个字符识别的模板匹配过程，项目采用了多轮匹配与分组策略，使得字符之间的匹配结果更加连贯，最终通过字符串拼接与信用卡类型的自动判断（基于前缀数字）提供了完整的识别结果输出。

综合以上创新点，该项目在图像预处理、特征提取、区域筛选和结果匹配等多个环节中，巧妙结合了传统图像处理与深度学习模型，实现了精准、高效的OCR字符识别。

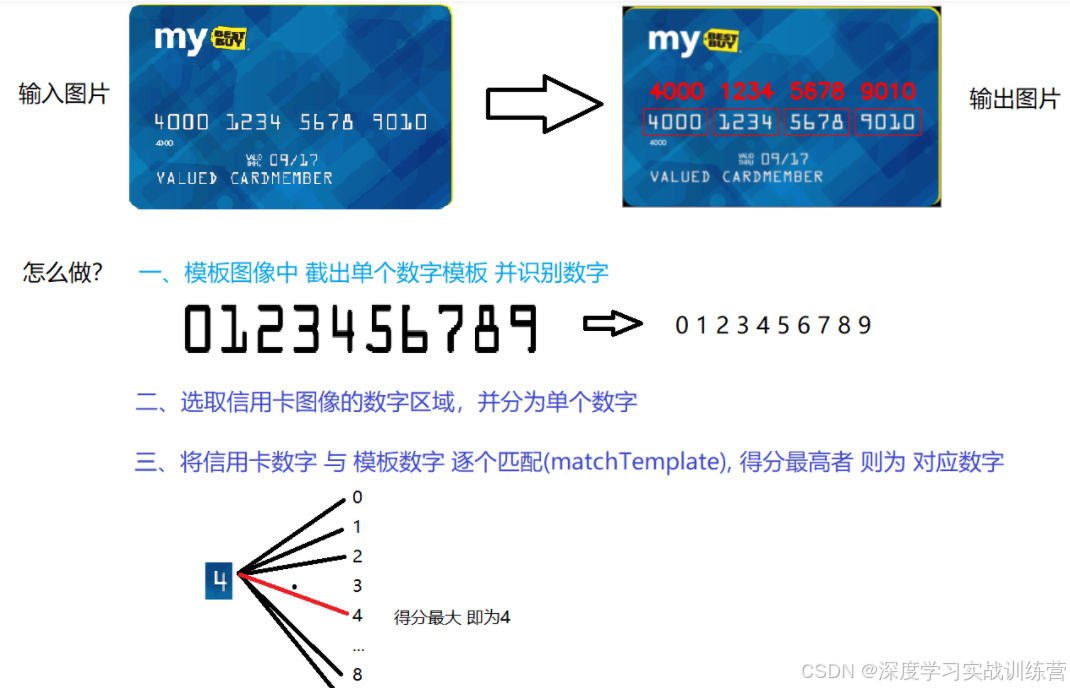

在这里插入图片描述

3. 数据集与预处理

本项目使用的主要数据集包括两部分：一是作为模板匹配基础的标准OCR-A字体图像，用于构建字符模板库；二是实际应用场景中采集的信用卡图像数据集，包含各种不同格式、背景及噪声情况的信用卡图像。模板图像主要用于识别标准数字字符，其特点是图像轮廓清晰、无复杂背景，而实际信用卡图像数据则具有更多的噪声、光照变化和不规则排布等挑战性特征。因此，数据预处理流程的设计需要充分考虑这些特征，以确保模型能够在复杂环境下依然稳定输出。

数据预处理流程包括以下几个关键步骤：

  1. 灰度化处理与二值化：首先对输入图像进行灰度转换，去除颜色信息，仅保留目标区域的强度信息。然后通过自适应阈值（如OTSU算法）进行二值化，将灰度图像转化为黑白图像，有助于后续的边缘检测和轮廓提取。
  2. 形态学操作：使用礼帽操作（Tophat）来强化图像中亮度较高的区域，如数字和字符区域，并结合闭操作（Closing）将相邻的字符区域连接起来。此步骤能够有效去除背景噪声，并将目标字符连成整体区域。
  3. 边缘检测与轮廓提取：通过Sobel算子进行梯度计算，提取字符的边缘轮廓，并使用形态学操作进一步去除小噪点和非目标区域。轮廓提取时，采用cv2.RETR_EXTERNAL参数仅检测外轮廓，并使用cv2.CHAIN_APPROX_SIMPLE对轮廓点进行压缩，从而减少冗余的边缘点信息。
  4. 字符分割与排序：通过计算轮廓的外接矩形（bounding box），根据字符的长宽比与面积筛选出目标字符区域，并通过自定义排序策略（left-to-right）对字符顺序进行排列，确保匹配时的准确性。

4. 模型架构

1) 模型结构的逻辑与层次设计

该项目并非采用传统的深度神经网络进行端到端学习，而是结合了模板匹配与图像处理技术，因此并未使用深度神经网络的标准层次结构（如卷积层、池化层、全连接层）。以下为项目中使用的图像处理步骤及其对应的数学逻辑描述：

  1. 输入图像与模板图像的灰度化与二值化转换：

输入的信用卡图像和模板图像首先被转换为灰度图像，并使用阈值处理（Thresholding）转换为二值图像：

T ( x , y ) = { 0 , if  I ( x , y ) ≤ τ 255 , if  I ( x , y ) > τ T(x, y) = \begin{cases} 0, & \text{if } I(x, y) \leq \tau \\ 255, & \text{if } I(x, y) > \tau \end{cases} T(x,y)={0,255,​if I(x,y)≤τif I(x,y)>τ​

其中，I(x,y) 表示像素位置 (x,y) 的灰度值，τ 是阈值（通常使用OTSU自适应阈值法进行确定）。

  1. 轮廓检测与特征提取：

使用cv2.findContours进行轮廓提取，通过形态学操作增强目标区域（字符）的边缘信息。边缘检测步骤可以表示为：

E ( x , y ) = ( ∂ I ∂ x ) 2 + ( ∂ I ∂ y ) 2 E(x, y) = \sqrt{\left( \frac{\partial I}{\partial x} \right)^2 + \left( \frac{\partial I}{\partial y} \right)^2} E(x,y)=(∂x∂I​)2+(∂y∂I​)2 ​

其中， ∂ I ∂ x \frac{\partial I}{\partial x} ∂x∂I​和 ∂ I ∂ y \frac{\partial I}{\partial y} ∂y∂I​分别表示图像在 x 和 y 方向的梯度变化。

  1. 轮廓排序与分组策略：

通过计算轮廓的外接矩形（Bounding Box），再根据长宽比（aspect ratio）和面积特征筛选目标字符区域。通过矩形长宽比进行筛选：

a r = w h ar = \frac{w}{h} ar=hw​

其中，w 和 h 分别表示外接矩形的宽度与高度。筛选条件设定为 2.5 < ar < 4.0，确保所选区域符合信用卡中字符的外观比例。

  1. 模板匹配与字符分类：

每个目标字符区域与预先构建的字符模板库进行匹配，使用模板匹配算法cv2.matchTemplate计算相似度：

R ( x , y ) = ∑ i , j [ T ( i , j ) ⋅ I ( x + i , y + j ) ] R(x, y) = \sum_{i,j} \left[ T(i, j) \cdot I(x+i, y+j) \right] R(x,y)=i,j∑​[T(i,j)⋅I(x+i,y+j)]

其中，T(i,j) 为模板图像的像素值，I(x+i,y+j) 为待匹配图像的像素值。通过计算匹配得分，选择匹配分数最高的字符模板作为识别结果。

2) 模型的整体训练流程

本项目并未使用传统的深度学习模型训练流程，而是依赖模板匹配方法对字符进行识别。因此，训练流程被替代为模板库的构建与预处理。

流程概述：

  1. 模板库构建：项目首先通过OCR-A字体生成标准数字模板，利用findContours对模板图像进行轮廓检测，得到每个数字字符的特征轮廓，存储为模板特征库。
  2. 输入图像预处理：对目标图像进行灰度化、二值化、形态学操作及轮廓提取，定位所有可能的字符区域，并按指定顺序排列。
  3. 模板匹配与识别：使用每个字符区域与模板库中的字符逐一进行模板匹配，计算匹配得分，选择分数最高的字符作为识别结果。
3) 评估指标

由于本项目不采用传统的训练-测试集评估方式，因此主要采用以下匹配指标：

  • 字符匹配准确度（Character Matching Accuracy） ：即每个字符模板与输入图像中提取的字符区域进行匹配时的平均匹配得分。公式如下：
  • Accuracy = Number of Correctly Matched Characters Total Number of Characters \text{Accuracy} = \frac{\text{Number of Correctly Matched Characters}}{\text{Total Number of Characters}} Accuracy=Total Number of CharactersNumber of Correctly Matched Characters​
  • 模板匹配误差（Template Matching Error） ：评估模板匹配过程中产生的误差，使用匹配分数的标准差来衡量各个字符匹配得分的一致性。

5. 核心代码详细讲解

1. 数据预处理与模板构建
ref_, refCnts, hierarchy = cv2.findContours(ref.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

  • 功能：通过cv2.findContours函数在模板图像中查找所有外轮廓，并使用cv2.RETR_EXTERNAL参数只检测外轮廓。

  • 解释：

    • ref.copy()：将模板图像进行拷贝，防止修改原图像数据。
    • cv2.RETR_EXTERNAL：只提取图像中最外层的轮廓。
    • cv2.CHAIN_APPROX_SIMPLE：压缩轮廓点表示，去除冗余的中间点，仅保留关键轮廓点。

  • 输出：返回的refCnts为检测到的轮廓集合，hierarchy为轮廓的层次信息。

refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]
  • 功能：使用自定义的sort_contours函数对模板字符轮廓进行排序，使其按从左到右的顺序排列。
  • 解释：该步骤确保在后续的模板匹配中，字符的顺序与实际模板字符顺序一致，从而避免错误匹配的发生。
digits[i] = roi
  • 功能：将每个模板字符存入字典digits中，以便后续匹配。
  • 解释：roi表示模板中每个字符的图像区域。i为模板字符的索引，表示该字符在标准模板中的序号。
2. 输入图像的预处理
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)

  • 功能：使用形态学操作中的礼帽（Tophat）操作来增强图像中更亮的字符区域。

  • 解释：

    • cv2.morphologyEx：执行形态学变换操作。
    • cv2.MORPH_TOPHAT：提取图像中比周围背景更亮的区域，适合处理字符图像。
    • rectKernel：形态学核，决定礼帽操作时的局部区域大小。
gradX = cv2.Sobel(tophat, ddepth=cv2.CV_32F, dx=1, dy=0, ksize=-1)

  • 功能：使用Sobel算子计算图像在 x 方向的梯度，以增强字符的边缘信息。

  • 解释：

    • tophat：礼帽处理后的图像输入。
    • ddepth=cv2.CV_32F：输出图像的深度类型。
    • dx=1, dy=0：只在 x 方向上计算图像梯度，不考虑 y 方向。
    • ksize=-1：使用 3x3 的 Sobel 内核（相当于默认值）。
gradX = np.absolute(gradX)
  • 功能：取梯度的绝对值，去除负值。
  • 解释：Sobel算子计算的梯度包含负值，取绝对值能够增强边缘特征，并防止负值导致二值化时的误差。
gradX = (255 * ((gradX - minVal) / (maxVal - minVal)))

  • 功能：将梯度值进行归一化，将其缩放到 0-255 的范围。

  • 解释：

    • minVal：梯度图像的最小值。
    • maxVal：梯度图像的最大值。
    • 公式 (gradX - minVal) / (maxVal - minVal)：将所有梯度值归一化到 [0, 1] 的范围。
    • 乘以 255 将归一化结果映射到 0-255 的像素值范围，用于生成新的图像。
thresh = cv2.threshold(gradX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
  • 功能：使用 OTSU 阈值法进行二值化，将梯度图像转化为黑白图像。
  • 解释：THRESH_OTSU能够自动选择合适的阈值，适用于双峰分布（背景和目标像素值分离）的情况。
3. 字符区域筛选与匹配
(x, y, w, h) = cv2.boundingRect(c)
  • 功能：计算当前轮廓的外接矩形坐标和大小（x, y 为左上角坐标，w, h 为宽和高）。
  • 解释：外接矩形用于筛选字符区域，并进一步分割字符轮廓。
if ar > 2.5 and ar < 4.0:
  • 功能：通过字符区域的长宽比（aspect ratio）进行筛选。
  • 解释：在信用卡字符识别场景中，目标字符的长宽比应在 2.5 到 4.0 之间，以排除噪声和非字符区域。
4. 模板匹配与字符识别
result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)

  • 功能：将分割后的字符图像（roi）与每个模板字符进行模板匹配，使用TM_CCOEFF计算匹配相关系数。

  • 解释：

    • roi：待匹配的目标字符图像。
    • digitROI：模板字符图像。
    • cv2.TM_CCOEFF：使用归一化相关系数匹配模板，输出匹配分数。
(_, score, _, _) = cv2.minMaxLoc(result)
  • 功能：找到模板匹配结果的最小值和最大值位置。
  • 解释：该步骤用于获取当前字符与模板匹配的得分，并选择得分最高的字符作为最终识别结果。
5. 识别结果输出
output.extend(groupOutput)
  • 功能：将当前字符组的识别结果添加到最终输出中。
  • 解释：每个字符组都包含一个或多个字符识别结果，最终通过extend方法将所有识别结果合并为一个完整字符串。

6. 模型优缺点评价

优点：
  1. 简单易实现，适合小样本应用：本项目采用了基于模板匹配的OCR方法，相较于复杂的深度学习模型，该方法对数据量的需求较低，易于实现和快速部署。即使在数据样本较少或标注不充分的情况下，依然能够获得较好的识别效果。
  2. 实时性强，计算效率高：传统的模板匹配与图像处理算法计算开销较小，不需要复杂的模型推理过程，因此识别速度快，适合实时应用场景。
  3. 对特定任务（如信用卡字符识别）效果显著：由于项目中使用了经过精心设计的模板字符库，并结合形态学操作与轮廓检测技术，能够精准识别信用卡上标准字符的轮廓与位置，避免了深度学习模型可能出现的字符错位问题。
缺点：
  1. 对图像质量和字符格式的鲁棒性较差：模板匹配方法对图像的旋转、尺度变化及复杂背景的鲁棒性较差，一旦输入图像的字符外观与模板不完全一致，识别准确率将大幅下降。
  2. 无法应对复杂字符场景：模板匹配方法仅适合处理规则字符（如OCR-A字体），在处理手写字体或复杂背景下的字符时效果不佳，无法实现对多样化字符场景的泛化。
  3. 缺乏自适应学习能力：该模型无法通过训练数据提升识别能力，面对新字符样式时，必须重新构建模板库，灵活性较差。
可能的改进方向：
  1. 引入卷积神经网络（CNN）进行特征提取：将CNN与传统模板匹配相结合，可增强对旋转、尺度变化和噪声的鲁棒性。
  2. 加入数据增强策略：在模板库构建过程中引入数据增强（如旋转、缩放、透视变换），提升模型对不同字符变体的识别能力。
  3. 改进字符区域的分割方法：使用深度学习的目标检测模型（如YOLO、SSD）替代传统的轮廓检测，提升字符分割的准确性。
