补充
一、STM32F103C8芯片软件仿真模拟方法

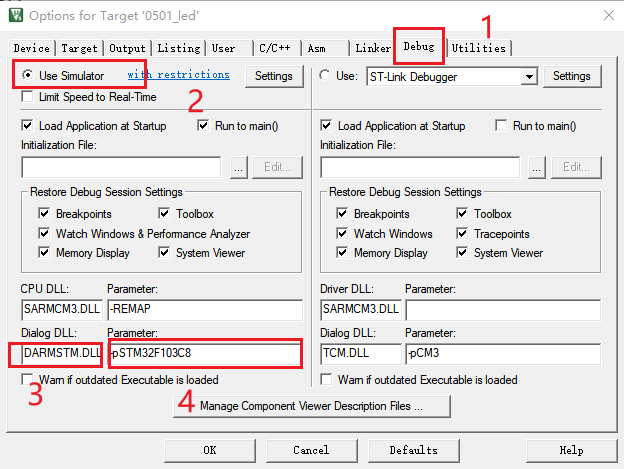

在弹出的option菜单中，选择debug菜单，按下图所示，选择2处为使用仿真模式。在3和4处填写你要仿真的芯片，参数如下：
- 1
dialog dll要改成DARMSTM.DLL， - 2
parameter需要改成-pSTM32F103C8(这个参数是根据不同的芯片改写的）
二、功能介绍：
在不使用32开发板下，使用keil MDK中的软件仿真和虚拟串口软件VSPD完成串口通信的过程。
2.1 操作步骤如下：
2.1.1、打开虚拟串口软件

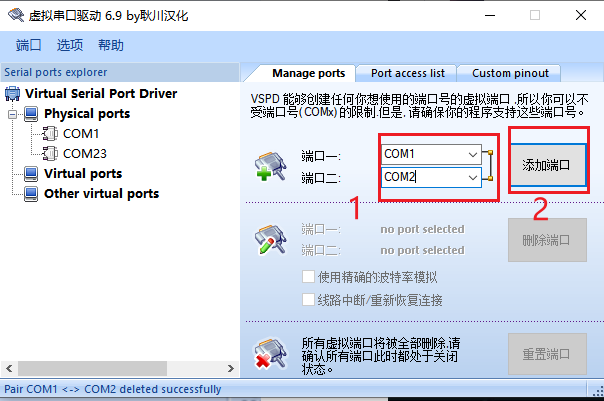

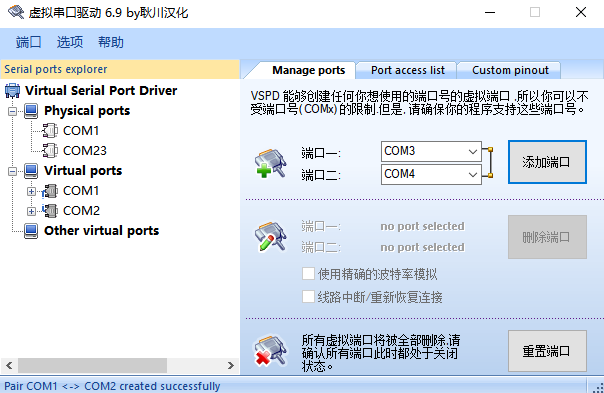

点击添加端口：利用VSPD将PC上的两个虚拟串口连接起来。如图将COM1 和COM2连接起来。

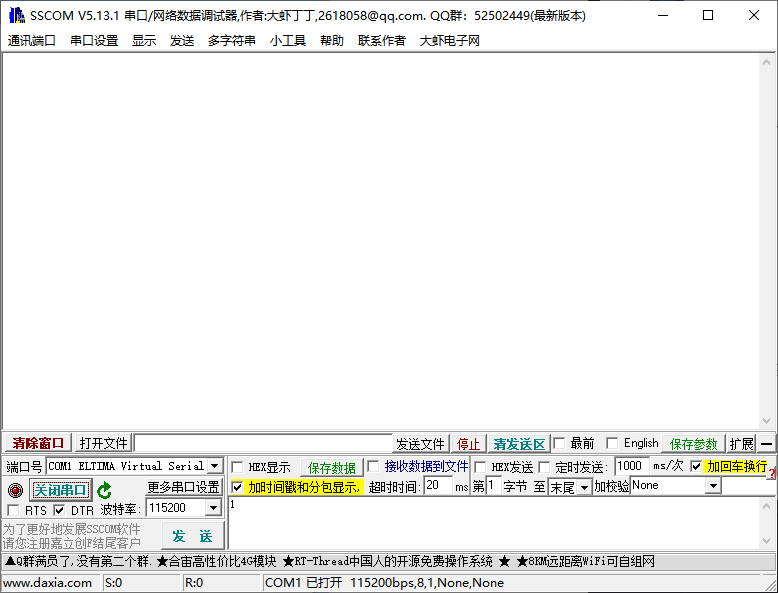

2.1.2、打开串口助手软件
打开串口1，设置波特率为115200，数据位为8，校验位为无，停止位为1。
2.1.3、打开一个写好串口通信的32工程文件
设置Debug页面

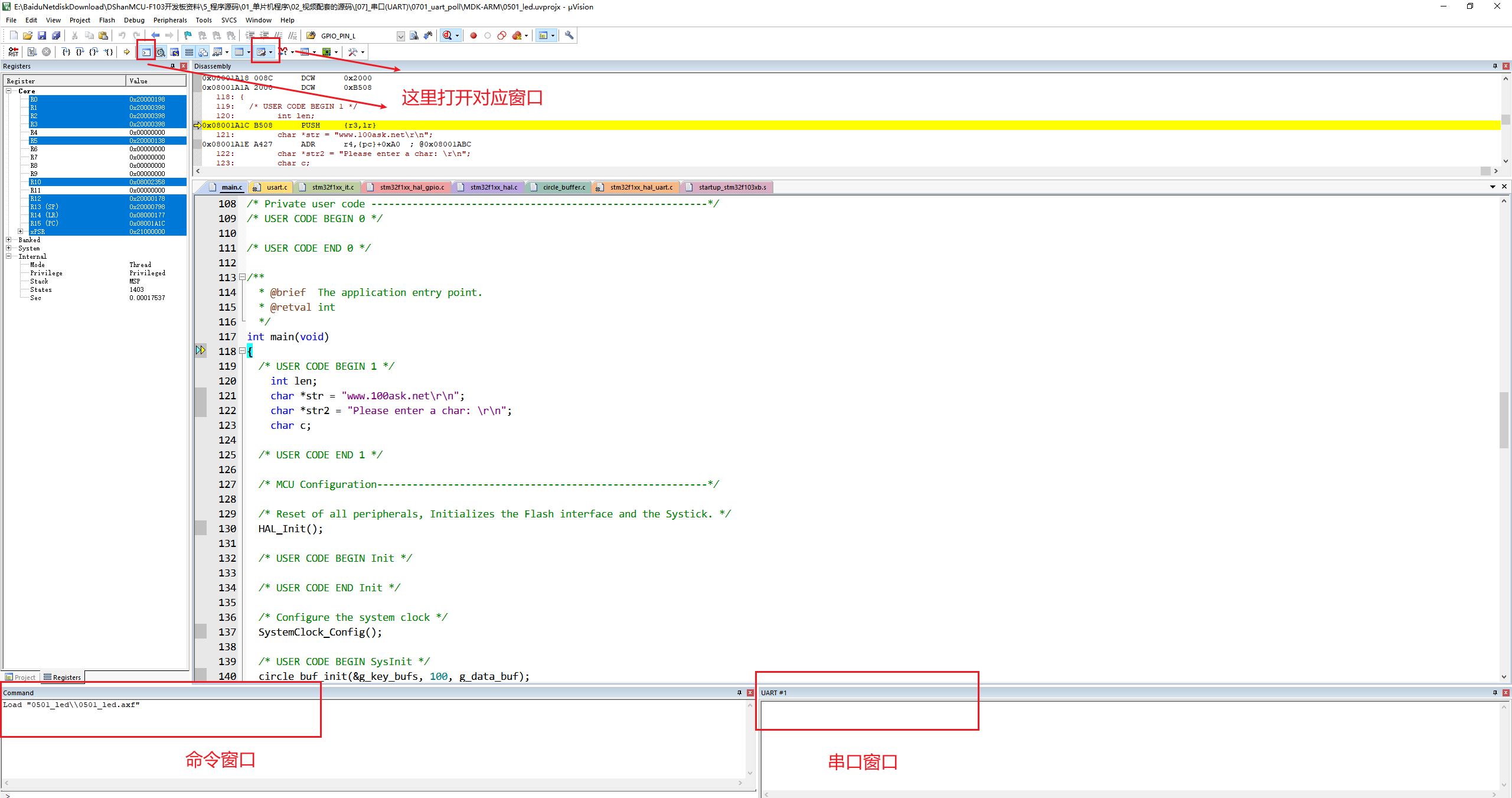

设置调试窗口
在命令窗口的输入行中分别输入下面两条命令，按回车键完成输入
MODE COM2 115200,0,8,1 //设置电脑串口2的波特率
ASSIGN COM2 <S1IN> S1OUT //将电脑串口2与单片机的串口1绑定在一起，利用电脑串口1查看数据

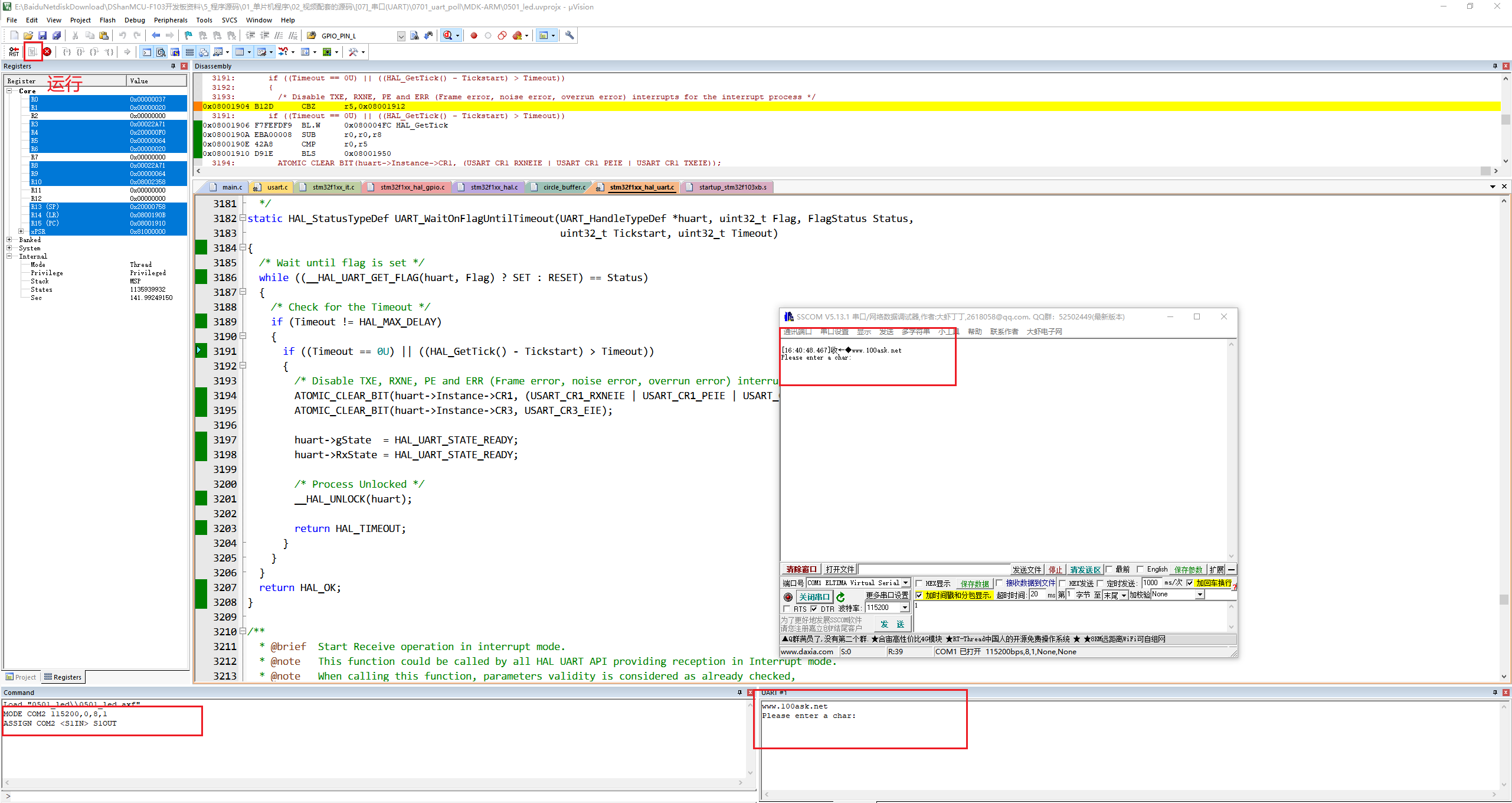

点击运行，查看输出内容
三、指令说明
1、MODE COM2 115200,0,8,1
设置串口2。波特率为115200，无校验位，8位数据，1位停止位。
MODE命令的作用是设置被绑定计算机串口的参数。
基本使用方式为：MODE COMx baudrate, parity, databits, stopbits
其中：
COMx（x = 1，2，…）代表计算机的串口号；baudrate代表串口的波特率；parity代表校验方式；databits代表数据位长度；stopbits代表停止位长度。
2、ASSIGN COM2 < S1IN > S1OUT
命令2是将计算机的串口2绑定到单片机的串口1
COMx代表计算机的串口，可以是COM1、COM2、COM3或其他；
inreg和outreg代表单片机的串口。对于只有一个串口的普通单片机,即SIN和SOUT；对于有两个或者多个串口的单片机，即SnIN和SnOUT（n=0，1，…即单片机的串口号）。
例如：ASSIGN COM2 < SIN > SOUT
将计算机的串口2绑定到单片机的串口（针对只有一个串口的单片机）。
ASSIGN COM2 < S1IN > S1OUT
将计算机的串口2绑定到单片机的串口1（针对有多个串口的单片机，注意串口号的位置）。
