一、OSPF的Broadcast网络类型的概念
OSPF的Broadcast（广播）网络类型主要用于支持多路访问（Multi-Access）的网络环境，如以太网、交换式局域网等，其中多个路由器连接到同一个共享的广播域。
二、核心特性
1、DR/BDR选举
在Broadcast网络中，OSPF会选举DR（Designated Router）和BDR（Backup DR），用于 减少链路状态更新（LSA）的泛洪。所有非DR/BDR的路由器（DROTHER）仅与DR/BDR交换LSA。
2、选举规则：基于路由器的优先级（默认1）和Router ID（越大越优）。
3、组播通信
Hello报文使用组播地址224.0.0.5发送。
DR/BDR使用224.0.0.6接收来自其他路由器的LSA更新。
4、自动邻居发现
路由器通过Hello报文自动发现邻居，无需手动配置邻居地址。
5、默认MTU兼容性
假设链路MTU为1500字节（与以太网一致），若实际MTU不同需确保两端一致。
三、实验案例

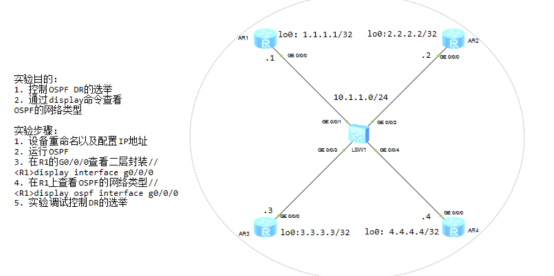

1、实验拓扑
2、实验命令
R1和R2、R3、R4的命令基本一致，现显示R1的命令
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R
[R]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.1.1.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int loop
[R1]int LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]q
[R1]ospf router 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q
[R1]
在配置完路由设备后，在R1上查看二层封装和网络类型
在R1的G0/0/0查看二层封装//
<R1>display interface g0/0/0
在R1上查看OSPF的网络类型//
<R1>display ospf interface g0/0/0
<R1>display ospf interface g0/0/0
OSPF Process 1 with Router ID 1.1.1.1
Interfaces
Interface: 10.1.1.1 (GigabitEthernet0/0/0)
Cost: 1 State: DR Type: Broadcast MTU: 1500
Priority: 1
Designated Router: 10.1.1.5
Backup Designated Router: 10.1.1.1
Timers: Hello 10 , Dead 40 , Poll 120 , Retransmit 5 , Transmit Delay
实验调试控制DR的选举,在查看网络类型中查看到是DR的设备上输入命令进行重启ospf即可重新选举DR设备
<R1>reset ospf process 重启ospf
四、总结
Broadcast网络类型是OSPF在以太网等共享介质环境中的标准配置，依赖DR/BDR机制实现高效的路由信息同步。正确配置优先级、检查Hello/Dead时间及MTU是确保邻居关系正常的关键。
