【车载测试】边界值分析法如何保障行车安全？

现代汽车已从传统的机械交通工具演变为高度智能化的“移动计算机”，ADAS（高级驾驶辅助系统）、自动驾驶、电池管理系统（BMS）等关键模块，均依赖精确的软件控制。然而，在真实道路环境中，极端条件（如高速行驶、极端温度、突发故障）可能对系统稳定性带来巨大挑战。

边界值分析法（Boundary Value Analysis, BVA）作为测试理论中的黄金法则，能有效覆盖边界极限场景，预防潜在安全隐患。

边界值分析法（BVA）是一种测试技术，专注于测试输入范围的边界值，即最大值和最小值附近的值。这是因为错误往往发生在这些边缘，而不是中间范围。在汽车测试中，它用于确保安全关键系统（如刹车系统、加速控制和传感器）在极端条件下正常工作。

什么是边界值分析法？

边界值分析是一种测试设计方法，专注于输入、输出范围的临界点，以发现可能被忽视的缺陷。适用于车载系统中的各种数据输入，如：

✅ 速度范围（如自动刹车在0~120 km/h的不同区间是否生效）
✅ 温度阈值（电池管理系统在-20°C到60°C之间的性能表现）
✅ 传感器数据（雷达、摄像头在极限照度、雨雪天气下的精准度）
✅ 网络通讯（V2X 车联网数据包大小、延迟对车辆响应的影响）

边界值分析法是一种黑盒测试技术，基于等价类划分理论，专注于测试输入范围的边界值。它的核心原理是，错误往往发生在输入范围的边缘而非中间。例如，如果一个系统的有效输入范围是0到100，BVA会测试0、1、99、100以及-1、101等值，以确保系统在这些关键点上的行为正确。

在汽车领域，BVA常用于测试电子控制单元（ECU）和传感器输入。例如，测试汽车在最大速度120公里/小时时的稳定性，或在最低温度下的电池管理系统表现。这些边界值测试直接关系到驾驶安全，因为失败可能导致刹车失灵、引擎停止或碰撞检测错误。

例如，研究表明，BVA在测试ABS系统时，重点关注制动压力和车速的边界值。如果在最大压力下系统失败，可能导致车辆无法减速，增加碰撞风险。同样，安全气囊在临界碰撞速度（如30公里/小时）下的触发测试，确保在轻微碰撞时不会误动作，而在严重碰撞时能及时保护乘员。

BVA与ISO 26262标准的关联

ISO 26262是汽车功能安全领域的国际标准，定义了从开发到验证的全生命周期要求。根据ISO 26262合规单元测试的研究，BVA被强烈推荐用于ASIL B、C、D级别的测试。这些级别对应高风险系统，如自动紧急刹车和车道保持辅助系统。

表1：ISO 26262中ASIL级别与BVA推荐程度

从表中可以看出，BVA在高风险系统中的应用尤为重要，因为这些系统的失败可能直接导致事故。例如，AEB系统在临界距离下的反应测试，确保车辆能在碰撞前及时刹车，保护行人安全。

BVA保障驾驶安全的具体机制

BVA通过以下机制保障驾驶安全：

1. 识别边界故障：测试输入范围的边界值，如最大车速120公里/小时，确保系统不会因超速而失控。
2. 防止“越界”错误：例如，测试传感器在检测范围边缘（如夜间低光条件下）的表现，确保不会误判障碍物，导致碰撞。
3. 增强系统鲁棒性：通过测试有效和无效输入的边界（如温度范围-40°C到85°C），确保电池管理系统在极端天气下正常工作，防止动力中断。
4. 减少安全风险：例如，测试安全气囊在30公里/小时碰撞速度下的触发，确保在轻微碰撞时不误动作，在严重碰撞时保护乘员。

一个值得注意的细节是，BVA不仅限于传统机械系统，还扩展到自动驾驶领域的传感器测试。例如，LiDAR在最大检测距离（如200米）下的表现，直接影响自动驾驶车辆对远距离障碍物的反应能力。如果系统在边界值下失败，可能导致无法及时刹车，增加事故风险。

在自动驾驶系统中，当车速达到最高限速的瞬间，传感器能否精准识别突然闯入的行人？

极端高温下，电池管理系统是否会因负载过载而失控？

这些临界场景的测试，正是边界值分析法的核心用武之地。

🚦 车载测试中边界值分析法的典型应用

1️⃣ ADAS系统：紧急制动（AEB）

• 边界值测试案例：

  • 速度=29km/h、30km/h、31km/h（假设30km/h是AEB启动临界点）

  • 不同天气条件（晴天、雨天、大雾）下系统的误触发率

  • 目标物大小（行人、自行车、货车）对识别能力的影响

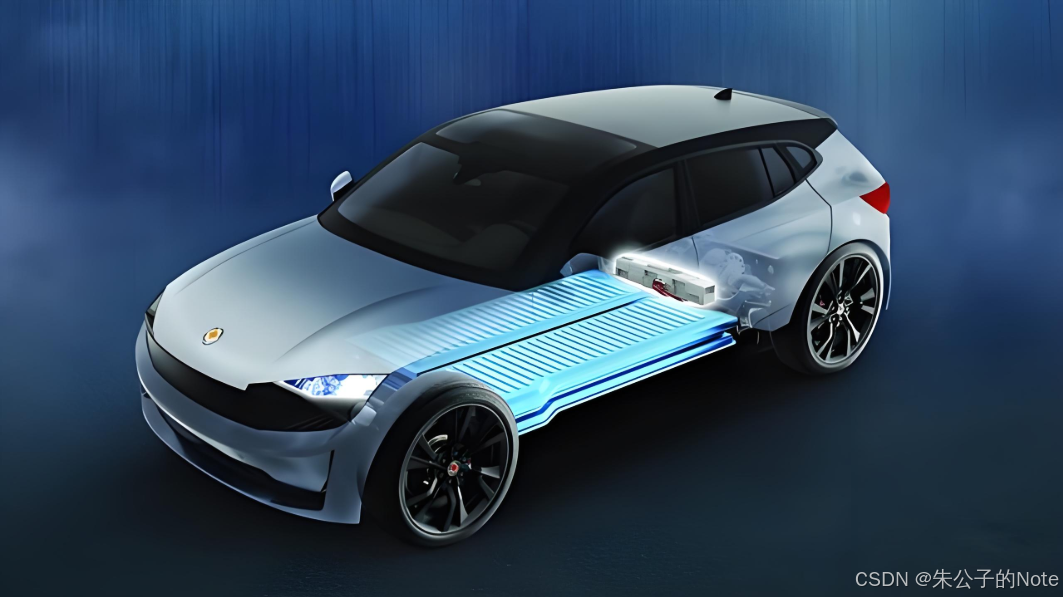

2️⃣ 电池管理系统（BMS）：充放电策略

• 边界值测试案例：

  • 充电电流=99A、100A、101A（100A可能是安全限制）

  • 温度=-19°C、-20°C、-21°C（BMS是否在超低温下正确限制充放电）

3️⃣ 车载网络通信（CAN总线）

• 边界值测试案例：

  • 数据包大小=511字节、512字节、513字节（512字节是协议标准最大值）

  • 延迟=99ms、100ms、101ms（100ms是ADAS通信容忍的极限）

边界值测试的四大核心应用场景

环境边界测试

在环境边界测试中，主要关注车辆在极端气候和极限工况下的表现。

在的极寒环境下，汽车的电子控制单元可能会出现响应迟缓甚至死机的情况，就像人在极度寒冷中会冻得反应变慢一样。

而在极高的高温环境下，电子元件容易因过热而失效。

通过在这样的极端温度下进行测试，可以检验ECU的硬件设计和软件算法是否能够适应恶劣环境。

数据边界测试

数据边界测试主要针对车载传感器、数据传输和存储系统的性能极限。

激光雷达是自动驾驶汽车的关键传感器之一，其探测距离和精度直接影响自动驾驶的安全性。

功能边界测试

功能边界测试聚焦于自动驾驶系统的决策逻辑、人机交互响应和安全冗余设计。

在交叉路口黄灯最后0.5秒，自动驾驶汽车需要迅速做出决策：是加速通过还是紧急制动。

这个决策不仅需要考虑车辆的速度、距离、周围交通状况，还需要符合交通规则和安全标准。

如果决策算法存在缺陷，就可能导致交通事故。

车载测试中的边界值测试实施

✅ 确定测试边界：找出物理参数的最小值、最大值，以及可能导致系统异常的中间值。
✅ 设计测试用例：选择最接近边界的数值（-1、0、+1），避免遗漏极端情况。
✅ 采用自动化工具：如HIL（Hardware-in-the-loop）、SIL（Software-in-the-loop）环境，模拟边界条件进行测试。
✅ 结合Fuzzing测试：输入超出边界的随机数据，以发现潜在的异常处理问题。

硬件边界测试

硬件边界测试重点关注车载芯片、电池和机械部件的极限性能。

通过测试芯片在高温下的持续工作能力，可以评估其散热设计和耐高温性能。

随着智能汽车向L4级甚至更高级别演进，边界值分析法在车载测试领域也将迎来新的发展趋势。

这些趋势不仅是技术发展的必然结果，也是满足日益增长的智能汽车安全和性能需求的关键。

数字孪生技术的发展将使边界值分析法在虚实融合测试方面取得重大突破。

通过构建与真实车辆和环境完全相同的虚拟模型，测试人员可以在虚拟环境中模拟车辆在高速行驶时遇到突发的道路状况，如桥梁突然坍塌、前方车辆突然失控等极端情况。

这种虚实融合的测试方式不仅可以提高测试的安全性和可控性，还可以大大缩短测试周期，降低测试成本。

人工智能技术，特别是机器学习和深度学习算法，将在边界值分析法中发挥越来越重要的作用。

通过对大量历史测试数据和实际运行数据的学习，AI算法可以预测潜在的边界故障模式，提前发现系统中的薄弱环节。

从而提前采取措施进行预防，使边界值分析法更加智能化和主动化，有效提升车载系统的可靠性和安全性。

在智能汽车从低级向高级持续迈进的征程中，边界值分析法作为车载测试领域的核心方法，肩负着保障汽车安全性与可靠性的重大使命。

从环境、数据、功能到硬件的边界测试，再到数字孪生与人工智能技术在测试领域的深度融合，边界值分析法不仅在解决当下的车载系统测试难题上发挥着关键作用，也在为未来智能汽车驶向更安全、更可靠的明天筑牢根基。

局限性与未来展望

尽管BVA在汽车测试中效果显著，但它也有局限性。例如，它主要关注单点故障，而复杂系统可能涉及多点故障交互，需要结合其他测试方法如等价类划分。此外，随着自动驾驶技术的快速发展，BVA需要扩展到更复杂的场景，如多传感器融合的边界测试，这对测试工具和方法的创新提出了更高要求。

未来，BVA可能与人工智能和机器学习结合，用于动态调整测试边界，以适应不同驾驶场景和环境条件。这将进一步提升其在保障行车安全中的作用。

结论

智能驾驶时代，每一个边界值测试案例，都是保障行车安全的防线。对于测试人员而言，掌握边界值分析法，不仅能提高缺陷发现率，还能让车辆在各种复杂场景下保持稳定运行。你是否在车载测试中遇到过有趣的边界值问题？欢迎留言交流！ 🚀

边界值分析法通过测试汽车系统输入范围的边界，确保安全关键系统在极端条件下正常运行，从而保障驾驶安全。它在ISO 26262标准下被强烈推荐用于高风险系统，涵盖刹车、气囊和自动驾驶辅助等功能。通过识别潜在故障，BVA有效降低了事故风险，是汽车功能安全测试的重要工具。
