Python----计算机视觉处理（Opencv:道路检测之提取车道线）

一、提取车道线

        在道路检测中，提取车道线至关重要。我们采用两种主要方法进行车道线提取：梯度提取和颜色提取。梯度提取包括高斯滤波、灰度化、梯度处理、二值化和形态学变换（膨胀和腐蚀），能有效突出车道线的边缘特征；颜色提取则通过 HLS 颜色空间提取白色车道线和使用 Lab 颜色空间提取黄色车道线，可以进一步增强车道线的可区分性。这两种方法结合使用，有助于实现更准确的车道线检测。

1.1、梯度提取

高斯滤波

• 使用高斯滤波器对输入图像进行平滑，减少噪声，帮助后续的梯度计算。

灰度化

• 将彩色图像转换为灰度图像，以简化图像数据。

梯度处理

• 使用Sobel算子计算图像的梯度，可以计算x和y方向的梯度。

二值化

• 通过阈值处理将图像二值化，突出边缘。

形态学变换（膨胀，腐蚀）

• 使用膨胀和腐蚀来去除噪声和填补空洞。

1.2、颜色提取

白色提取（HLS空间）

• 通过转换到HLS颜色空间来提取白色车道线。

黄色提取（Lab空间）

• 将图像转换到Lab颜色空间，以便提取黄色区域。

二、梯度提取

 导入模块

import cv2
import numpy as np

输入图像

img_wrp=cv2.imread('img_wrp.png')

高斯滤波

img_Gaussian=cv2.GaussianBlur(img_wrp,(7,7),sigmaX=1)

灰度化

img_gray=cv2.cvtColor(img_Gaussian,cv2.COLOR_BGR2GRAY)

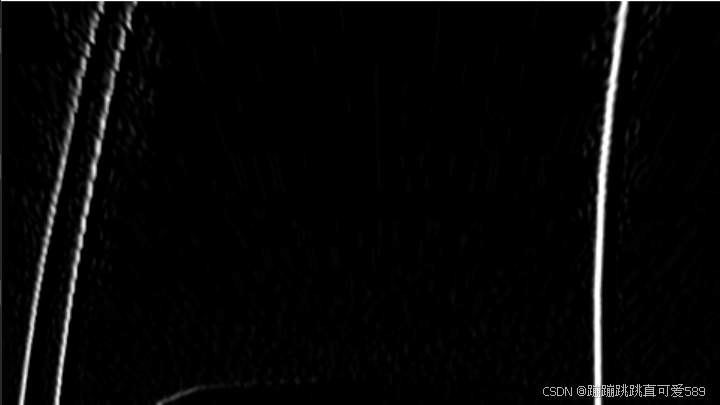

梯度处理

img_Sobel=cv2.Sobel(img_gray,-1,dx=1,dy=0)

二值化

ret,img_threshold=cv2.threshold(img_Sobel,127,255,cv2.THRESH_BINARY)

形态学变换(先膨胀后腐蚀)

kernel=np.ones((11,11),np.uint8)
img_dilate=cv2.dilate(img_threshold,kernel,iterations=2)
img_erode=cv2.erode(img_dilate, kernel, iterations=1)

 输出图像

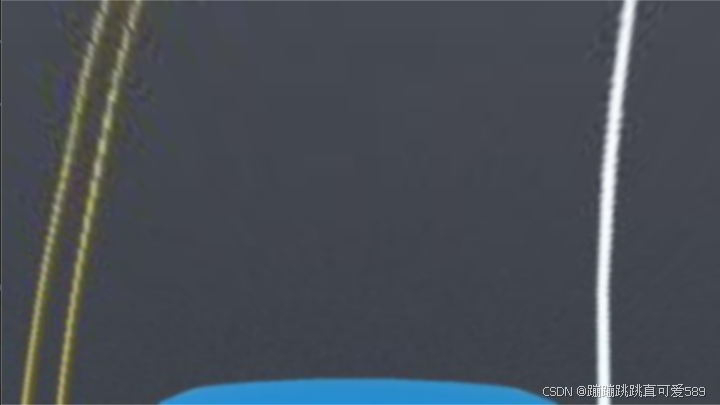

cv2.imshow('img_wrp', img_wrp)
cv2.imshow('img_Gaussian', img_Gaussian)

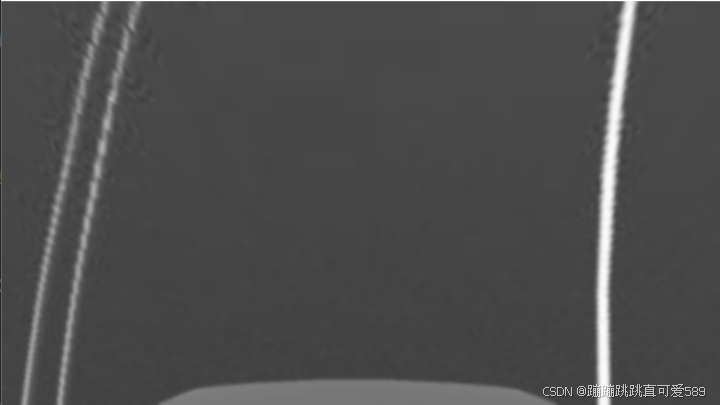

cv2.imshow('img_gray', img_gray)
cv2.imshow('img_Sobel', img_Sobel)

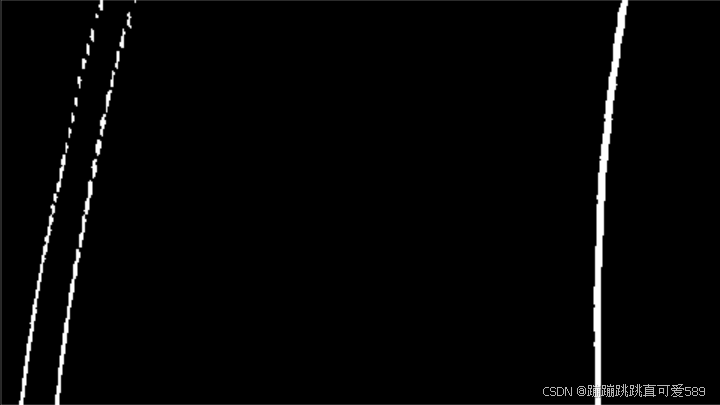

cv2.imshow('img_threshold', img_threshold)

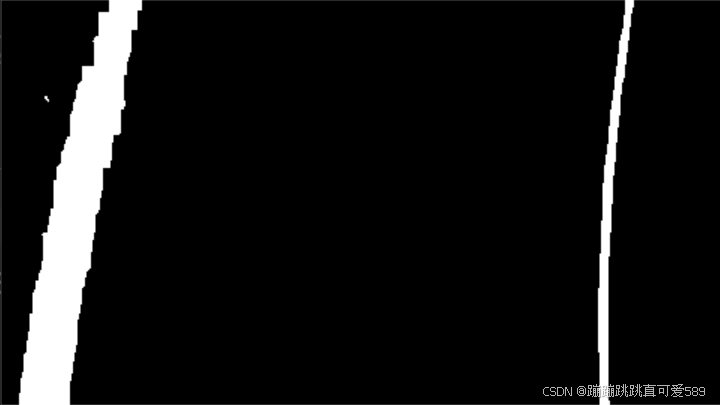

cv2.imshow('img_erode', img_erode)
cv2.waitKey(0)

完整代码

import cv2
import numpy as np

# 读取透视变换后的图像 'img_wrp.png'
img_wrp = cv2.imread('img_wrp.png')

# 对图像应用高斯模糊，减少噪声，使用的卷积核为 (7, 7)，sigmaX 为 1
img_Gaussian = cv2.GaussianBlur(img_wrp, (7, 7), sigmaX=1)

# 将模糊后的图像转换为灰度图
img_gray = cv2.cvtColor(img_Gaussian, cv2.COLOR_BGR2GRAY)

# 对灰度图像应用 Sobel 边缘检测，使用水平梯度 (dx=1, dy=0)
img_Sobel = cv2.Sobel(img_gray, -1, dx=1, dy=0)

# 对 Sobel 输出的图像应用二值化处理，将图像转换为黑白图像
# 当像素值 > 127 时，设为 255；否则设为 0
ret, img_threshold = cv2.threshold(img_Sobel, 127, 255, cv2.THRESH_BINARY)

# 创建一个 11x11 的全 1 核，进行形态学操作
kernel = np.ones((11, 11), np.uint8)

# 对二值化图像进行膨胀操作，增加白色区域
img_dilate = cv2.dilate(img_threshold, kernel, iterations=2)

# 对膨胀后的图像进行腐蚀操作，减少白色区域
img_erode = cv2.erode(img_dilate, kernel, iterations=1)

# 显示各步骤处理后的图像
cv2.imshow('img_wrp', img_wrp)           # 显示原始透视变换图
cv2.imshow('img_Gaussian', img_Gaussian) # 显示高斯模糊后的图像
cv2.imshow('img_gray', img_gray)         # 显示灰度图像
cv2.imshow('img_Sobel', img_Sobel)       # 显示 Sobel 边缘检测结果
cv2.imshow('img_threshold', img_threshold) # 显示二值化后的图像
cv2.imshow('img_erode', img_erode)       # 显示腐蚀后的图像

# 等待按键后关闭窗口
cv2.waitKey(0)

1. 读取透视变换后保存的图像。
2. 对图像应用高斯模糊，减少噪声以平滑图像。
3. 将模糊图像转换为灰度图，以便进行边缘检测。
4. 使用 Sobel 算子检测图像的水平边缘。
5. 将 Sobel 输出的图像进行二值化处理，以获取明显的边缘部分。
6. 进行形态学的膨胀和腐蚀操作，增加和减少白色区域，进一步改善图像质量。
7. 显示处理后各个步骤的图像，方便观察效果。

三、颜色提取

 导入模块

import cv2
import numpy as np

 输入图像

img_wrp=cv2.imread('img_wrp.png')

 提取白色车道线

img_hls=cv2.cvtColor(img_wrp,cv2.COLOR_BGR2HLS)
l_channel=img_hls[:,:,1]
l_channel=l_channel/np.max(l_channel)*255
binary_output1=np.zeros_like(l_channel)
binary_output1[(l_channel>220) & (l_channel<255)]=1

 提取黄色车道线

img_lab=cv2.cvtColor(img_wrp,cv2.COLOR_BGR2Lab)
img_lab[:,240:,:]=(0,0,0)
lab_b=img_lab[:,:,2]
if np.max(lab_b)>100:
    lab_b=lab_b/np.max(lab_b)*255
binary_output2=np.zeros_like(l_channel)
binary_output2[(lab_b > 212) & (lab_b < 220)] = 1

 对车道线进行合并

#直接进行相加
binary_output=binary_output1+binary_output2

 或

#创建新的模板
binary_output=np.zeros_like(binary_output1)
binary_output[(binary_output1 == 1) | (binary_output2 == 1)] = 1

 形态学变换(先膨胀后腐蚀)

kernel=np.ones((15,15),np.uint8)
img_dilate_binary_output=cv2.dilate(binary_output,kernel,iterations=1)
img_erode_binary_output=cv2.erode(img_dilate_binary_output, kernel, iterations=1)

 输出图像

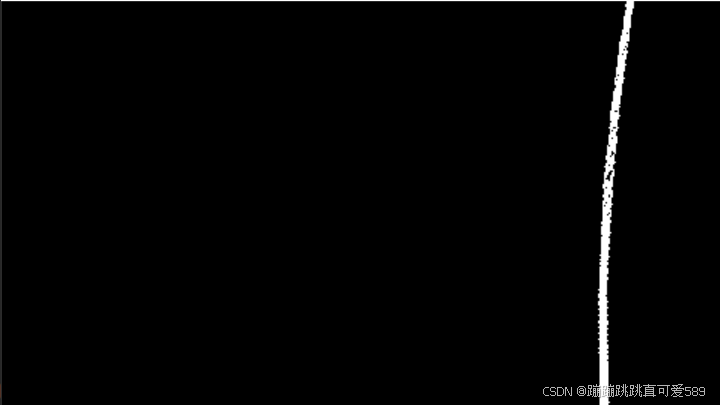

cv2.imshow('binary_output1',binary_output1)

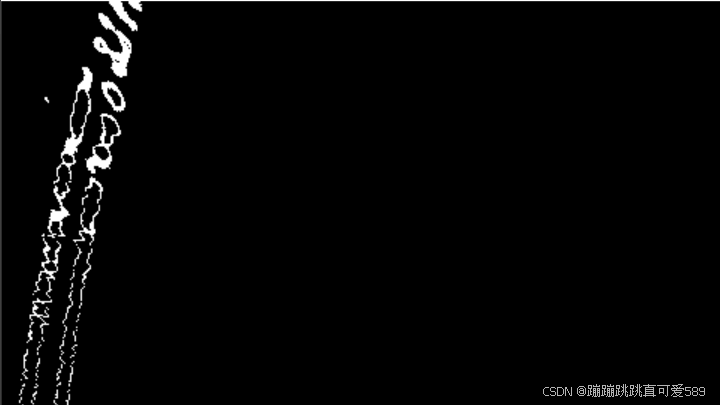

cv2.imshow('binary_output2', binary_output2)

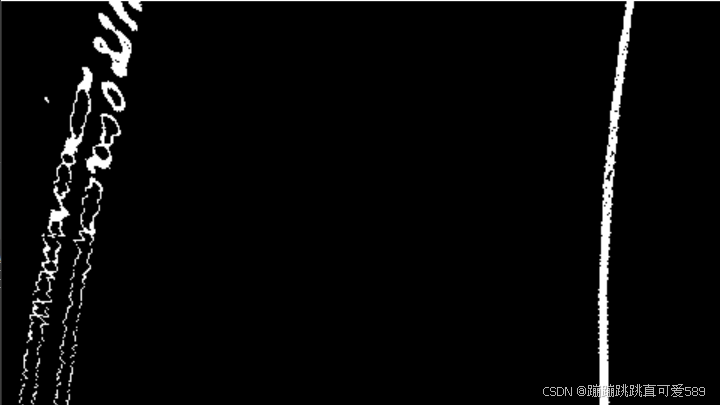

cv2.imshow('binary_output', binary_output)

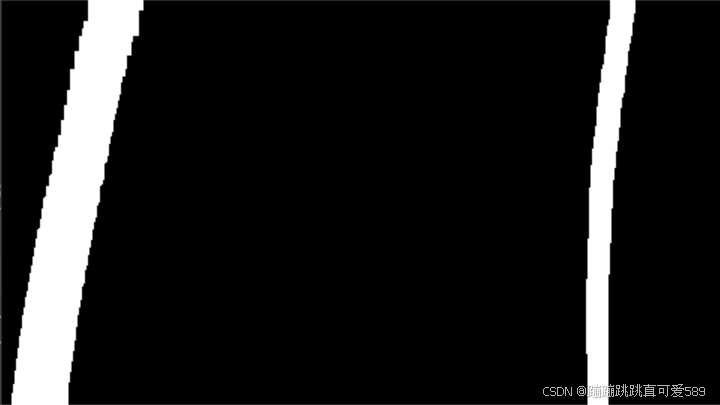

cv2.imshow('img_erode_binary_output', img_erode_binary_output)
cv2.waitKey(0)

 完整代码

import cv2  # 导入 OpenCV 库，用于图像处理
import numpy as np  # 导入 NumPy 库，用于数值计算

# 读取透视变换后的图像 'img_wrp.png'
img_wrp = cv2.imread('img_wrp.png')

# 将图像从 BGR 转换到 HLS 颜色空间
img_hls = cv2.cvtColor(img_wrp, cv2.COLOR_BGR2HLS)

# 提取 HLS 中的亮度通道 (L通道)
l_channel = img_hls[:, :, 1]

# 将亮度通道归一化到 0 到 255 的范围
l_channel = l_channel / np.max(l_channel) * 255

# 创建一个和亮度通道同样大小的零数组，用于存放二值化结果
binary_output1 = np.zeros_like(l_channel)

# 使用阈值条件筛选出亮度通道中处于 220 到 255 之间的像素点
binary_output1[(l_channel > 220) & (l_channel < 255)] = 1

# 提取黄色车道线
# 转换原图像为 Lab 颜色空间
img_lab = cv2.cvtColor(img_wrp, cv2.COLOR_BGR2Lab)

# 将 Lab 图像的某些区域（240列及之后的所有区域）设为黑色
img_lab[:, 240:, :] = (0, 0, 0)

# 提取 Lab 图像中的 b 通道
lab_b = img_lab[:, :, 2]

# 对 b 通道进行归一化处理（如果最大值大于 100）
if np.max(lab_b) > 100:
    lab_b = lab_b / np.max(lab_b) * 255

# 创建一个与亮度通道同样大小的零数组，用于存放二值化结果
binary_output2 = np.zeros_like(l_channel)

# 使用阈值条件筛选出 b 通道中处于 212 到 220 之间的像素点
binary_output2[(lab_b > 212) & (lab_b < 220)] = 1

# 创建一个新的二值图像 binary_output，结合两个二值图像
binary_output = np.zeros_like(binary_output1)
binary_output[(binary_output1 == 1) | (binary_output2 == 1)] = 1

# 创建一个 15x15 的全 1 核，用于形态学操作
kernel = np.ones((15, 15), np.uint8)

# 对结合的二值图像进行膨胀操作，增加白色区域
img_dilate_binary_output = cv2.dilate(binary_output, kernel, iterations=1)

# 对膨胀后的图像进行腐蚀操作，以减少白色区域
img_erode_binary_output = cv2.erode(img_dilate_binary_output, kernel, iterations=1)

# 显示不同阶段的二值化输出图像
cv2.imshow('binary_output1', binary_output1)              # 显示亮度通道的二值化结果
cv2.imshow('binary_output2', binary_output2)              # 显示黄色车道线的二值化结果
cv2.imshow('binary_output', binary_output)                # 显示结合后的二值图像
cv2.imshow('img_erode_binary_output', img_erode_binary_output)  # 显示腐蚀处理后的图像

# 等待按键后关闭窗口
cv2.waitKey(0)

1. 读取透视变换后的图像，并将其转换为 HLS 颜色空间，以提取亮度通道。
2. 将亮度通道归一化并进行二值化，提取亮度较高的区域。
3. 转换图像为 Lab 颜色空间，提取 b 通道并进行归一化处理，选择黄色车道线。
4. 创建一个结合两个输出的最终二值图像，该图像包含亮度和黄色车道线的信息。
5. 使用膨胀和腐蚀操作改善二值图像的形态，去除噪声和空隙。
6. 显示每个步骤的结果，以便进行视觉比较和分析。

四、库函数

4.1、cvtColor()

cv.cvtColor(	src, code[, dst[, dstCn[, hint]]]	) ->	dst

4.2、GaussianBlur()

cv.GaussianBlur（	src， ksize， sigmaX[， dst[， sigmaY[， borderType[， hint]]]]	) ->	DST

4.3、threshold()

 将固定级别的阈值应用于每个数组元素。

        该函数将固定级别的阈值应用于多通道数组。该函数通常用于从灰度图像中获取双层（二进制）图像（ compare 也可用于此目的）或用于去除噪声，即过滤掉值太小或太大的像素。该函数支持多种类型的阈值。它们由 type parameter 确定。

        此外，特殊值 THRESH_OTSU 或 THRESH_TRIANGLE 可以与上述值之一结合使用。在这些情况下，该函数使用 Otsu 或 Triangle 算法确定最佳阈值，并使用它而不是指定的阈值。

注意

目前，Otsu 和 Triangle 方法仅针对 8 位单通道图像实现。

cv.threshold(src, thresh, maxval, type[, dst]) ->retval, dst

注意：

        该方法有两个返回值retval、dst

阈值作的类型

​

THRESH_BINARY  Python: cv.THRESH_BINARY 阈值法	​
THRESH_BINARY_INV  Python: cv.THRESH_BINARY_INV 反阈值法	​
THRESH_TRUNC  Python: cv.THRESH_TRUNC 截断阈值法	​
THRESH_TOZERO  Python: cv.THRESH_TOZERO 低阈值零处理	​
THRESH_TOZERO_INV  Python: cv.THRESH_TOZERO_INV 超阈值零处理	​
THRESH_MASK  Python: cv.THRESH_MASK
THRESH_OTSU  Python: cv.THRESH_OTSU OTSU阈值法	flag 中，使用 Otsu 算法选择最佳阈值
THRESH_TRIANGLE  Python: cv.THRESH_TRIANGLE Triangle阈值法	标志，使用 Triangle 算法选择最佳阈值

4.4、Sobel()

 ​

cv.Sobel(	src, ddepth, dx, dy[, dst[, ksize[, scale[, delta[, borderType]]]]]	) ->	dst

4.5、dilate()

cv.dilate(	src, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]]	) ->	dst

4.6、erode()

cv.erode(	src, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]]	) ->	dst
