优雅的理解神经网络中的“分段线性单元”，解剖前向和反向传播

什么是非线性

非线性本质上指的是一个系统或函数中输入与输出之间的关系不呈现简单的比例关系，也就是说，输出不只是输入的线性组合$(比如y=k1\times x1+k2\times x2+b)$。下面详细解释这个概念：

1. 缺乏叠加性
   在线性系统中，如果你将两个输入相加，得到的输出必然等于各个输入分别经过系统处理后的输出之和，即满足叠加原理：
   $$f(x_1+x_2)=f(x_1)+f(x_2)$$
   而在非线性系统中，这个关系不成立，简单地相加输入并不会得到相加后的输出。

2. 曲率与拐点
   非线性函数通常具有弯曲的形状或拐点，而线性函数仅仅是一条直线。比如，正弦函数 $\sin (x)$ 就是非线性的，因为它既有周期性又有弯曲的形状，其导数（变化率）随着输入的变化而不断改变。

3. 模型表达能力
   在神经网络中，如果所有的激活函数都是线性的，那么不管网络有多少层，它整体上仍然可以简化为一个线性变换，这样就无法捕捉复杂的模式和关系。引入非线性函数（如 ReLU、sigmoid 或 tanh），可以让网络在层与层之间形成复杂的决策边界(分类任务中区分不同类别的界线)，从而更好地拟合实际问题中的非线性关系。

总的来说，“非线性”意味着系统的响应不仅仅是输入的简单放大或缩小，而是会发生弯曲、转折甚至“跳跃”，使得整体行为更加复杂和丰富。

分段线性单元是一种神经网络中常用的激活函数，其在不同区间内表现为线性函数，但整体上可以实现非线性映射。最著名的例子是 ReLU（Rectified Linear Unit），它定义为当输入为正时输出与输入相等，而当输入为负时输出为零。其他类似的激活函数还包括 Leaky ReLU 和 Parametric ReLU，它们在输入为负时也会有小幅输出，而不是完全为零。这种设计不仅计算上简单高效，还能有效缓解梯度消失问题，从而促进深层网络的训练。
尽管分段线性单元在各个区间内都是线性的，但通过在不同区间采用不同的线性斜率，就能组合成一个整体非线性的函数映射。具体原因如下：

1. 分段定义带来的非连续变化：虽然每一段都是线性的，但在不同段之间，斜率（或截距）的变化会导致整体函数在转折点处出现变化，这种变化就提供了非线性特性。

2. 逼近任意连续函数：理论上，使用足够多的线性片段可以逼近任意的连续函数（类似于分段线性逼近法），这使得神经网络能够用这些单元去学习和表达复杂的非线性关系。

3. 计算效率与梯度稳定性：分段线性单元不仅具备非线性特性，同时计算简单，而且在正区间内保持梯度恒定，这有助于缓解梯度消失问题，促进深层网络的训练。

虽然局部上是线性的，但整体上多个不同线性段的组合赋予了它非线性建模的能力，从而使神经网络能够处理复杂的模式识别和特征提取任务。
我们可以以 ReLU 函数作为例子来说明。ReLU（Rectified Linear Unit）的定义是：

• 当输入 $x<0$ 时，输出为 $0$；
• 当输入 $x\ge 0$ 时，输出等于 $x$。

可以看到，这个函数在 $x<0$ 和 $x\ge 0$两个区间内分别是线性的（分别恒等于常数0和直线 $y=x$），但整个函数看起来却不是一个简单的直线，而是在 $x=0$ 处出现了“拐角”。这个拐角使得函数具备了非线性特性。还有一个直观的例子是用分段线性函数逼近曲线。假设我们希望用几段直线来近似一个圆弧。每段直线本身是线性的，但是不同直线之间的转折点就能组合成一个接近圆形的曲线，这种方式就是“分段线性逼近”。神经网络正是利用了类似的思想，使用多个分段线性单元来组合出复杂的非线性映射，从而适应各种数据模式。

神经网络

在神经网络中，每个神经元都只负责输入的一小部分"区域"或"贡献"，而多个神经元的输出相加后，就能形成一个整体的复杂函数。
举个简单的例子：假设我们要用直线来逼近一条曲线，比如圆弧。单独一条直线显然无法完全贴合圆弧的弯曲，但如果我们用几条不同斜率的直线分别覆盖圆弧的不同部分，再把它们拼接在一起，就能较好地逼近圆弧的形状。这就是"分段线性逼近"的基本思想。
在神经网络中的实现：
单个神经元的作用
每个神经元首先对输入做一个线性变换（比如计算 $w\times x+b$），然后经过一个分段线性激活函数（如 ReLU），这时该神经元在不同的输入区间会输出不同的线性结果。例如，当输入小于0时可能输出0，而大于0时输出与输入成正比的值。
多神经元的组合
假设在一个隐藏层中有多个这样的神经元，每个神经元的线性变换和激活函数都有自己的参数（权重和偏置），它们各自在输入空间的不同区域"激活"。最终层会把这些神经元的输出通过加权求和得到最终结果。

• 当输入落在某个特定区域时，只有部分神经元"激活"（即输出不为零），因此输出是这些神经元线性结果的加权和，这一部分的输出仍然是线性的。
• 当输入变化时，不同的神经元可能会开始或停止"激活"，从而改变输出的线性组合，这就形成了不同的"段"。
  多层网络的效果
  如果神经网络有多层，每一层都会对上层输出进行类似的处理。这样，每一层都把输入空间分割成多个线性区域，层层叠加后，整个网络的输出就变成了一个由许多线性片段拼接而成的函数，能够更加精细地逼近各种复杂的非线性函数。
  简单来说，每个神经元负责一小段线性关系，而多个神经元按不同条件"开关"起来组合，就能拼凑出一条复杂的曲线。这种分工与组合，使得即便是局部线性的函数，也能整体上表现出非线性、复杂的特性，从而适应各种各样的数据模式。

代码解释

下面提供一个简单的 Python 示例，使用 PyTorch 构建一个小型神经网络来逼近 ( \sin(x) ) 函数。尽管每个神经元内部使用的是线性的操作和 ReLU 激活函数，但整体网络却能组合出非线性的效果。
下面详细描述一下代码中每一步的计算过程，以帮助你更好地理解神经网络如何“组合”分段线性单元来逼近一个非线性函数（例如 $\sin (x)$）。

1. 数据准备

• 数据生成
  使用 np.linspace 生成了 100 个点，范围从 $-2\pi$ 到 $2\pi$ 作为输入 $x$ 的数据，每个点是一个标量。
  对应的目标输出 $y$ 为这些点的 $\sin (x)$ 值。

• 张量转换
  将 numpy 数组转换成 PyTorch 张量，方便后续训练和计算。

2. 网络结构与前向传播

网络结构

神经网络由两层全连接层（Linear）和一个激活函数 ReLU 组成：

1. 第一层（fc1）
   计算公式：
   $$z=x\times W_1+b_1$$
   其中：

   • $x$ 为输入张量（形状为 $[N,1]$，N 是样本数量）。
   • $W_1$ 为第一层的权重矩阵（形状为 $[10,1]$ 对于隐藏层有 10 个神经元）。
   • $b_1$ 为第一层的偏置（形状为 $[10]$）。

2. 激活函数（ReLU）
   ReLU 函数定义为：
   $$\text{ReLU}(z)=\max (0,z)$$
   这个函数在每个神经元上独立应用：

   • 对于每个计算得到的 $z$，若 $z>0$ 则输出 $z$，否则输出 0。
     这就是分段线性的体现：在负区间为 0，正区间为线性。

3. 第二层（fc2）
   将激活函数的输出作为输入，进行另一轮线性变换：
   $$\hat{y}=\text{ReLU}(z)\times W_2+b_2$$
   其中：

   • $W_2$ 的形状为 $[1,10]$（将 10 维隐藏层输出映射到 1 个输出）。
   • $b_2$ 为输出层的偏置（形状为 $[1]$）。

前向传播计算过程

• 输入到第一层
  对于一个输入样本 $x_i$，计算：
  $$z_j^{(1)}=w_j^{(1)}\cdot x_i+b_j^{(1)}(j=1,2,\dots ,10)$$
  每个隐藏神经元都计算一个这样的值。

• ReLU 激活
  将 $z_j^{(1)}$ 输入到 ReLU 中：
  $$a_j^{(1)}=\max (0,z_j^{(1)})$$
  得到激活后的输出 $a_j^{(1)}$。

• 第一层到第二层
  使用激活后的输出进行第二次线性变换：
  $${\hat{y}}_i=\sum _{j=1}^{10}{w}_j^{(2)}{a}_j^{(1)}+b^{(2)}$$
  得到网络对输入 $x_i$ 的预测值 ${\hat{y}}_i$。

3. 训练过程

损失函数计算

• 使用均方误差（MSE）损失函数：
  $$L=\frac{1}{N}\sum _{i=1}^N({\hat{y}}_i-y_i{)}^2$$
  其中 $y_i$ 是真实的 $\sin (x_i)$ 值，${\hat{y}}_i$ 是网络的预测值。

反向传播（Backpropagation）

• 梯度计算
  利用链式法则计算每个参数对损失 $L$ 的梯度。
  举个例子，对第一层权重 $w_j^{(1)}$ 的梯度计算过程为：
  $$\frac{\partial L}{\partial w_j^{(1)}}=\frac{\partial L}{\partial {\hat{y}}_i}\cdot \frac{\partial {\hat{y}}_i}{\partial a_j^{(1)}}\cdot \frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}\cdot \frac{\partial z_j^{(1)}}{\partial w_j^{(1)}}$$
  其中：
  • $\frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}$ 是 ReLU 的导数，若 $z_j^{(1)}>0$ 则为 1，否则为 0。
    在神经网络的反向传播过程中，链式法则用于计算损失函数 $L$ 对模型参数（如权重和偏置）的梯度。每一项的值是通过以下步骤逐步确定的：

1. 明确目标：计算 $\frac{\partial L}{\partial w_j^{(1)}}$

我们希望知道损失函数 $L$ 对第一层权重 $w_j^{(1)}$ 的梯度。根据链式法则，这个梯度可以分解为：
$$\frac{\partial L}{\partial w_j^{(1)}}=\frac{\partial L}{\partial {\hat{y}}_i}\cdot \frac{\partial {\hat{y}}_i}{\partial a_j^{(1)}}\cdot \frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}\cdot \frac{\partial z_j^{(1)}}{\partial w_j^{(1)}}$$

接下来，我们逐一分析每一项的具体含义及如何确定其值。

2. 逐项分析

(1) $\frac{\partial L}{\partial {\hat{y}}_i}$

• 物理意义：这是损失函数 $L$ 对预测输出 ${\hat{y}}_i$ 的导数。
• 计算方法：
  根据损失函数的形式（例如均方误差 MSE），我们可以直接求导：
  $$L=\frac{1}{N}\sum _{i=1}^N({\hat{y}}_i-y_i{)}^2$$
  对单个样本 $i$ 的损失为 $({\hat{y}}_i-y_i{)}^2$，对其求导得：
  $$\frac{\partial L}{\partial {\hat{y}}_i}=2({\hat{y}}_i-y_i)$$

(2) $\frac{\partial {\hat{y}}_i}{\partial a_j^{(1)}}$

• 物理意义：这是预测输出 ${\hat{y}}_i$ 对第一层激活值 $a_j^{(1)}$ 的导数。
• 计算方法：
  预测输出 ${\hat{y}}_i$ 是第二层的线性变换结果：
  $${\hat{y}}_i=\sum _{j=1}^{10}{w}_j^{(2)}{a}_j^{(1)}+b^{(2)}$$
  因此，对某个特定的 $a_j^{(1)}$ 求导时：
  $$\frac{\partial {\hat{y}}_i}{\partial a_j^{(1)}}=w_j^{(2)}$$

(3) $\frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}$

• 物理意义：这是第一层激活值 $a_j^{(1)}$ 对其输入 $z_j^{(1)}$ 的导数。
• 计算方法：
  激活函数为 ReLU，定义为：
  $$a_j^{(1)}=\text{ReLU}(z_j^{(1)})=\max (0,z_j^{(1)})$$
  其导数为：
  $$\frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}=\{\begin{array}{ll}1& \text{if }{z}_j^{(1)}>0\\ 0& \text{if }{z}_j^{(1)}\le 0\end{array}$$

(4) $\frac{\partial z_j^{(1)}}{\partial w_j^{(1)}}$

• 物理意义：这是第一层输入 $z_j^{(1)}$ 对权重 $w_j^{(1)}$ 的导数。
• 计算方法：
  第一层的输入 $z_j^{(1)}$ 是线性变换的结果：
  $$z_j^{(1)}=w_j^{(1)}{x}_i+b_j^{(1)}$$
  因此，对 $w_j^{(1)}$ 求导时：
  $$\frac{\partial z_j^{(1)}}{\partial w_j^{(1)}}=x_i$$

3. 总结：每一步的计算依据

• $\frac{\partial L}{\partial {\hat{y}}_i}$：由损失函数的形式决定，直接对损失函数求导。
• $\frac{\partial {\hat{y}}_i}{\partial a_j^{(1)}}$：由第二层的线性变换公式决定，等于第二层权重 $w_j^{(2)}$。
• $\frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}$：由激活函数的性质决定，ReLU 的导数是一个分段函数。
• $\frac{\partial z_j^{(1)}}{\partial w_j^{(1)}}$：由第一层的线性变换公式决定，等于输入 $x_i$。

4. 链式法则的整体流程

将上述各项代入链式法则公式：
$$\frac{\partial L}{\partial w_j^{(1)}}=\underset{2({\hat{y}}_i-y_i)}{\underbrace{\frac{\partial L}{\partial {\hat{y}}_i}}}\cdot \underset{w_j^{(2)}}{\underbrace{\frac{\partial {\hat{y}}_i}{\partial a_j^{(1)}}}}\cdot \underset{\text{ReLU 导数}}{\underbrace{\frac{\partial a_j^{(1)}}{\partial z_j^{(1)}}}}\cdot \underset{x_i}{\underbrace{\frac{\partial z_j^{(1)}}{\partial w_j^{(1)}}}}$$

最终，每一项的值都可以通过上述分析步骤计算出来，从而得到完整的梯度表达式。

5. 总结

通过明确每个变量之间的数学关系，并结合具体的网络结构和激活函数形式，我们可以系统地确定链式法则中每一项的值。这种方法是反向传播算法的核心思想，也是现代深度学习框架（如 PyTorch、TensorFlow）自动求导的基础。

• 参数更新
  使用 Adam 优化器，根据计算得到的梯度更新网络的参数，迭代多次以使损失函数减小，从而网络逼近目标函数 $\sin (x)$。

4. 综合说明

• 分段线性单元的组合
  虽然每个 ReLU 激活函数仅在输入为正时是线性、为负时为常数 0，但不同神经元由于拥有不同的权重和偏置，它们的“激活区域”可能不同。
  当输入数据变化时，某些神经元可能处于激活状态，而另一些处于关闭状态。多神经元的输出通过加权和相互组合，形成一个整体的复杂非线性函数。
  这种层与层之间的“切换”和“拼接”使得网络能够用简单的分段线性函数构造出复杂的映射。

• 实例效果
  经过 2000 次迭代训练后，网络的预测值 $\hat{y}$ 会越来越接近真实的 $\sin (x)$ 曲线。虽然内部计算仅是线性变换与 ReLU 激活，但整体效果却是一个高质量的非线性逼近。

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import numpy as np

# 定义一个简单的神经网络，包含一个隐藏层，激活函数使用 ReLU
class SimpleNN(nn.Module):
    def __init__(self, input_size, hidden_size, output_size):
        super(SimpleNN, self).__init__()
        self.fc1 = nn.Linear(input_size, hidden_size)  # 第一层：线性变换 (输入层 -> 隐藏层)
        self.relu = nn.ReLU()  # ReLU 激活函数
        self.fc2 = nn.Linear(hidden_size, output_size)  # 第二层：线性变换 (隐藏层 -> 输出层)

    def forward(self, x):
        out = self.fc1(x)  # 通过第一层全连接层
        out = self.relu(out)  # 应用 ReLU 激活函数
        out = self.fc2(out)  # 通过第二层全连接层
        return out

# 生成训练数据：x 的取值范围为 [-2π, 2π]，目标是逼近 sin(x)
x_values = np.linspace(-2 * np.pi, 2 * np.pi, 100).reshape(-1, 1).astype(np.float32)  # 生成 100 个等间距的点
y_values = np.sin(x_values)  # 计算对应的 sin(x) 值

# 转换为 PyTorch 张量
x_train = torch.from_numpy(x_values)  # 转换为 PyTorch Tensor 以便用于模型训练
y_train = torch.from_numpy(y_values)

# 实例化神经网络，设置隐藏层包含 10 个神经元
model = SimpleNN(input_size=1, hidden_size=10, output_size=1)

# 定义损失函数（均方误差）和优化器（Adam 优化器）
criterion = nn.MSELoss()  # 均方误差（Mean Squared Error）
optimizer = torch.optim.Adam(model.parameters(), lr=0.01)  # Adam 优化器，学习率设为 0.01

# 训练神经网络
for epoch in range(2000):
    model.train()  # 设置模型为训练模式
    optimizer.zero_grad()  # 清空之前的梯度，避免梯度累积
    outputs = model(x_train)  # 前向传播，计算模型预测输出
    loss = criterion(outputs, y_train)  # 计算损失（预测值与真实值之间的误差）
    loss.backward()  # 反向传播计算梯度
    optimizer.step()  # 更新模型参数

    # 每 500 轮输出一次损失值，方便观察训练情况
    if (epoch + 1) % 500 == 0:
        print(f'Epoch [{epoch + 1}/2000], Loss: {loss.item():.4f}')

# 预测并绘制结果
model.eval()  # 设置模型为评估模式，防止影响预测结果
predicted = model(x_train).detach().numpy()  # 预测值并转换为 NumPy 数组

# 设置 Matplotlib 以支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']  # 使用黑体字体，以支持中文
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

# 绘图展示神经网络拟合结果
plt.figure(figsize=(10, 6))  # 设置图像大小
plt.plot(x_values, y_values, label='真实函数 sin(x)')  # 画出真实的 sin(x) 曲线
plt.plot(x_values, predicted, label='神经网络逼近', linestyle='--')  # 画出神经网络拟合的曲线
plt.legend()  # 显示图例
plt.title("使用 ReLU 激活函数的神经网络逼近 sin(x)")  # 设置标题
plt.xlabel("x")  # 设置 x 轴标签
plt.ylabel("y")  # 设置 y 轴标签
plt.show()  # 显示图像

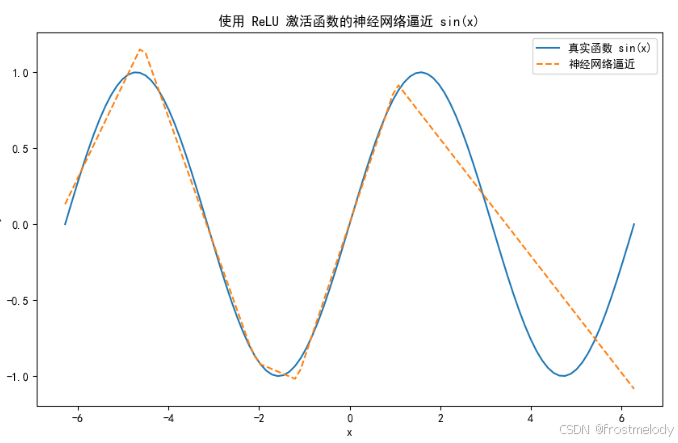

效果

每个隐藏层神经元使用 ReLU 激活后，在不同区域（例如，当输入为正或负时）产生不同的输出。多个神经元的输出经过线性组合后，可以拼凑出一个近似 $\sin (x)$ 的非线性函数。即使每个神经元内部都是"分段线性"的（ReLU 就是在两个区间内分别为0和线性），多个神经元组合在一起却能表现出整体的非线性映射。

训练与可视化
训练过程中，网络不断调整权重和偏置，使得输出更贴近 $\sin (x)$ 的曲线。最后通过绘图，我们可以直观地看到网络逼近非线性函数的效果。这种方式说明了如何通过组合多个简单的、分段线性的单元（ReLU 激活）来形成一个整体复杂的非线性函数。

更好的代码案例

import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.gridspec import GridSpec



# 定义一个深层神经网络，展示线性组合过程
class DeepApproximator(nn.Module):
    def __init__(self, input_dim=1, hidden_dim=64, output_dim=1):
        """
        深度神经网络结构演示：
        - 输入层 -> 隐藏层1 (线性组合) -> ReLU (非线性变换)
        -> 隐藏层2 (二次线性组合) -> ReLU (非线性变换)
        -> 输出层 (最终线性组合)

        通过多层线性变换和非线性激活的组合，可以构造复杂函数
        """
        super().__init__()
        self.layer1 = nn.Linear(input_dim, hidden_dim)  # 第一层线性组合：将输入映射到高维空间
        self.act1 = nn.ReLU()  # 引入非线性因素
        self.layer2 = nn.Linear(hidden_dim, hidden_dim)  # 第二层线性组合：特征再组合
        self.act2 = nn.ReLU()  # 增强非线性表达能力
        self.output = nn.Linear(hidden_dim, output_dim)  # 最终线性组合：映射到输出空间

    def forward(self, x):
        # 第一层：输入特征的线性组合 + 非线性激活
        hidden1 = self.layer1(x)  # 公式：W1*x + b1
        activated1 = self.act1(hidden1)  # 非线性变换：max(0, W1*x + b1)

        # 第二层：特征的二次组合
        hidden2 = self.layer2(activated1)  # 公式：W2*activated1 + b2
        activated2 = self.act2(hidden2)  # 非线性变换：max(0, W2*activated1 + b2)

        # 输出层：综合所有隐藏特征
        return self.output(activated2)  # 公式：W3*activated2 + b3


# 生成更密集的训练数据 (1000个点)
x_np = np.linspace(-2 * np.pi, 2 * np.pi, 1000).reshape(-1, 1).astype(np.float32)
y_np = np.sin(x_np)  # 目标函数：y = sin(x)

# 转换为PyTorch张量
x_tensor = torch.from_numpy(x_np)
y_tensor = torch.from_numpy(y_np)

# 初始化模型和训练参数
model = DeepApproximator(hidden_dim=64)  # 使用更大的隐藏层维度
criterion = nn.MSELoss()  # 均方误差损失
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)  # 更稳定的学习率
scheduler = torch.optim.lr_scheduler.ReduceLROnPlateau(optimizer, 'min', patience=100)  # 动态调整学习率

# 训练循环 (6000次迭代，次数可自由调整)
loss_history = []
for epoch in range(6000):
    model.train()
    optimizer.zero_grad()

    # 前向传播：通过多层线性/非线性组合计算预测值
    y_pred = model(x_tensor)

    # 计算损失
    loss = criterion(y_pred, y_tensor)

    # 反向传播：自动微分计算梯度
    loss.backward()

    # 参数更新：优化器调整权重
    optimizer.step()
    scheduler.step(loss)

    # 记录损失值
    loss_history.append(loss.item())

    # 每1000轮打印进度
    if (epoch + 1) % 1000 == 0:
        print(f'Epoch {epoch + 1:04d} | Loss: {loss.item():.4e}')

# 可视化结果

# 设置绘图配置
# 设置Matplotlib全局字体参数（解决中文显示和数学符号问题）

# 1. 设置默认无衬线字体（用于中文显示）
# 优先使用Windows系统自带的"微软雅黑"字体
# 该字体同时支持中文和西文字符，确保图表中的中文能正常显示
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei']  # Sans-serif font for Chinese characters

# 2. 数学符号字体配置
# 使用自定义数学字体（而非默认的STIX），以避免与中文冲突
plt.rcParams['mathtext.fontset'] = 'custom'  # Use custom math font settings

# 3. 分别定义数学符号的三种样式：
# - 常规字体（rm = roman）
plt.rcParams['mathtext.rm'] = 'Microsoft YaHei'  # Regular math font
# - 斜体字体（it = italic）
plt.rcParams['mathtext.it'] = 'Microsoft YaHei:italic'  # Italic math font
# - 粗体字体（bf = boldface）
plt.rcParams['mathtext.bf'] = 'Microsoft YaHei:bold'  # Bold math font

# 4. 负号显示修正
# 禁用Unicode的减号（U+2212），使用ASCII短横线（U+002D）替代
# 解决某些字体中负号显示为方框的问题
plt.rcParams['axes.unicode_minus'] = False  # Fix minus sign display issues

model.eval()
with torch.no_grad():
    y_pred = model(x_tensor).numpy()

# 创建专业级可视化布局
fig = plt.figure(figsize=(12, 8))
gs = GridSpec(2, 1, height_ratios=[2, 1])

# 子图1：函数拟合对比
ax1 = fig.add_subplot(gs[0])
ax1.plot(x_np, y_np, label=r'真实函数: $y=\sin(x)$', linewidth=2, alpha=0.8)
ax1.plot(x_np, y_pred, label='神经网络逼近', linestyle='--', linewidth=2)
ax1.set_title('神经网络通过线性组合逼近非线性函数', fontsize=14, pad=20)
ax1.set_xlabel('x', fontsize=12)
ax1.set_ylabel('y', fontsize=12)
ax1.grid(True, linestyle='--', alpha=0.6)
ax1.legend(fontsize=12)

# 子图2：训练损失曲线
ax2 = fig.add_subplot(gs[1])
ax2.semilogy(loss_history, color='darkorange')
ax2.set_title('训练损失曲线 (对数坐标)', fontsize=14, pad=15)
ax2.set_xlabel('训练轮次', fontsize=12)
ax2.set_ylabel('损失值', fontsize=12)
ax2.grid(True, linestyle='--', alpha=0.6)

plt.tight_layout()
plt.show()

损失曲线的波动

训练损失曲线出现波动而非平滑下降是正常现象，通常由以下原因导致：

1. 优化算法特性

• 随机梯度下降的本质
  即使使用Adam优化器，其核心仍基于mini-batch梯度估算。每个batch的数据分布差异会导致瞬时梯度方向波动。不同的数据点样本像不同向导，有的说"往左"有的说"往右"，模型需要综合判断，导致路线摇摆。如果曲线完全平滑，反而可能说明模型学得太死板。轻微波动说明模型在积极探索更好的解决方案。延长训练时间，多练习就会越来越流畅。把训练次数从5000次增加到7000,8000次可能后面就不会波动了。

如果出现以下情况才需要调整：损失值突然飙升（像心电图剧烈跳动），波动幅度越来越大（像荡秋千越荡越高），完全停止下降（像卡在半山腰不动）

• 自适应学习率的双刃剑
  Adam优化器的动量项（β1=0.9）和一阶矩估计（β2=0.999）会放大梯度噪声，尤其在损失接近最小值时。

2. 数据层面的影响

• 函数逼近的特殊性
  在逼近sin(x)这种周期函数时，模型需要在正负区间交替拟合，导致不同区域梯度方向冲突。

• 数据密度与模型容量
  虽然使用了1000个数据点，但64维隐藏层的网络对高频振荡函数的逼近仍存在挑战，局部欠拟合会导致误差波动。

3. 学习率动态调整

• ReduceLROnPlateau的作用机制
  当检测到损失停滞时，调度器会降低学习率。学习率的突变会导致优化轨迹的轻微震荡（可通过verbose=True观察实际调整过程）。

• 建议验证方法：

  scheduler = torch.optim.lr_scheduler.ReduceLROnPlateau(
      optimizer,
      'min',
      patience=100,
      verbose=True  # 显示学习率调整日志
  )


4. 数值稳定性问题

• 单精度浮点运算限制
  使用float32类型时，当损失值低于约1e-7时，可能会出现数值精度导致的梯度计算噪声。

• 诊断方法：

  print(torch.finfo(y_pred.dtype))  # 显示当前精度限制


波动合理性判断

损失曲线特征（整体下降趋势明显，波动幅度较小），属于典型的健康训练过程。对于函数逼近任务，适度的波动有助于逃离局部极小值。
