HCIP-9 域间路由计算
一、OSPF区域的设计原则
1.骨干区域有且只能存在一个。只能是区域零，不能是其他的区域。
非骨干区域必须和骨干区域相连；多区域时，必须存在骨干区域
2.区域编号0为骨干区域。区域编号非0为非骨干区域，
3.每个区域都会维护一个独立的lsdb，一类lsa和二类LSA只会在本区域内进行泛洪。
二、三类LSA
Type
: Sum-Net
LSA类型，使用sum-net表示三类LSA，用来描述区域间的路由信息。
Ls id
: 100.1.1.1
三类lsa使用该路由的网络地址表示
路由信息就得有网络地址和掩码，lSID就是网络地址，底下netmask就是这条路由的掩码
Adv rtr : 2.2.2.2
通告者：产生这条LSA的路由器（ABR）
只有abr路由器才能帮他们转换成三类。所以此时产生这条lsa的就一定是adr路由器
Ls age
Len
: 402
:
28
老化时间
报文长度
Options : E 特殊区域标识
seq#
: 80000002 序列号
chksum : 0xfcee 校验和
Net mask : 255.255.255.255 该路由信息的网络掩码
Tos 0 metric: 1 abr路由器到达该目的网络的开销值
三

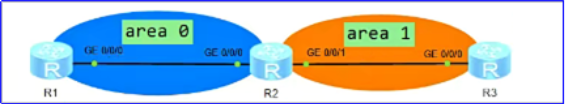

1.区域1的所有路由器在收敛完毕之后会产生一类和二类LSA。这些lsa会在区域内进行泛洪和同步
2.ABR也就是路由器2收到区域1的所有1类和2类LSA后，会计算区域的spf树，
将最短路径数中的所有最优路由转换成三类LSA泛洪到相邻的其他区域。
3.R1会将区域零当中的三类LSA。重新的包装一下，继续以三类LSA泛洪到区域2也就是其他的区
域当中。
abr只能将骨干区域的三类LSA重新包装泛洪至非骨干区域；不能将非骨干区域的三类LSA重新包
装泛洪到骨干区域。
重新包装：将通告者更换成自己；重新计算metric
分区 路由部分 的第1 页
重新包装：将通告者更换成自己；重新计算metric
4.路由器在根据三类LSA计算路由时会计算自身路由器到达abr的开销值加上三类LSA携带的开销
值
在区域内计算spf树的时候三类LSA，会被认为是abr节点上的叶子信息。
因此三类LSA的缺失不会影响本区域的spf树的稳定性。
5.由于三类LSA是传递的路由信息，因此三类LSA具有路由矢量特征
只有三类LSA所描述的目的网络在abr路由器上加表后才会被泛洪到其他区域。
四、Abr
1、OSPF区域间路由器的情况有几种:
一台路由器连接了多个区域，但是没有连接骨干区域。
一台路由器连接了多个区域，并且有一个接口属于骨干区域
一台路由器连接了多个区域，并且在骨干区域建立了full的连接关系。
2.abr的定义：连接多个区域，并且在骨干区域存在一个活动的接口。
3.abr的功能：
将直连区域内的最优路由转换为三类lsa，泛洪到其他连接的的区域中
将骨干区域内的三类lsa，继续以三类lsa的形式泛洪到其他直连非骨干区域内。
【华为的特殊情况。当在OSPF进程中，配置多区域，但是没有宣告接口，也可以将路由器置为
abr，但是不干abr的工作，或者说不具备abr的功能。】
