1.课题概述
本课题采用基于伪码匹配相关峰检测的方式实现基于FPGA的特定序列检测器verilog实现,包含testbench和开发板硬件测试。
2.系统测试效果
仿真测试
当检测到序列的时候，峰值变量opeak会输出一个峰值，然后flag产生一个高电平，表示检测到序列。
硬件调试

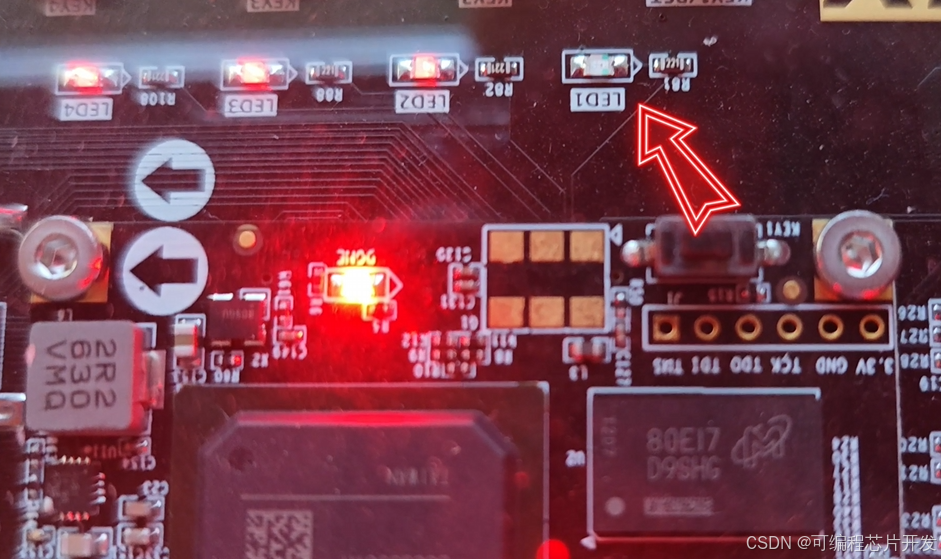

当检测到序列，则LED1灯点亮。
在实际测试过程中，如果你的开发板和我的不一样，可以参考本博客置顶文章进行硬件配置修改：
FPGA系统开发板调试过程不同芯片的移植步骤介绍-CSDN博客
通过这个链接的步骤，可以实现不同开发板上的系统调试。
3.核心程序与模型
版本：vivado2022.2
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/04/04 14:08:45
// Design Name:
// Module Name: tops
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module tops(
input i_clk,
input i_rst,
output signed[1:0]o_seq,
output signed[9:0]o_peak,
output o_search_flag
);
signaler signaleru(
.i_clk (i_clk),
.i_rst (i_rst),
.o_bits (o_seq)
);
parameter SAMP = 1;
//设置需要检测的样本
//parameter meq = 128'b01100111_11010011_01111110_11010100_00011101_11001100_10100111_00000100_11000011_10001011_01001111_01011101_10111010_10011011_10010011_11000011;
parameter meq = {64'b01100111_11010011_01111110_11010100_00011101_11001100_10100111_00000100,64'd0};
parameter lvl = 60;
seq_search #(SAMP,meq,lvl)
seq_search_u(
.i_clk (i_clk),
.i_rst (i_rst),
.i_X (o_seq),
.o_peak (o_peak),
.o_search_flag(o_search_flag)
);
endmodule
00X6_001m4.系统原理简介
特定序列检测器旨在从输入的信号流里识别出特定的二进制序列。在采用伪码匹配并依据相关峰来检测序列时，其核心原理为：把输入信号和本地存储的特定伪码序列进行相关运算，当输入信号包含特定序列时，相关运算的结果会呈现出一个明显的峰值，也就是相关峰。通过对这个相关峰进行检测，就能判断输入信号中是否存在特定序列。

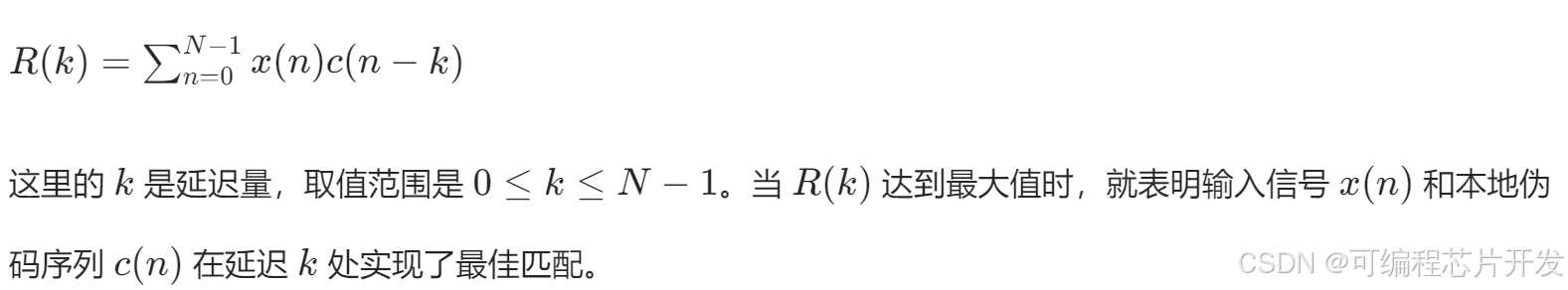

设输入信号序列为 x(n)，本地伪码序列为 c(n)，其中 n=0,1,⋯,N−1，N 为序列长度。相关运算的公式如下：
然后通过预先设定的一个阈值 T，当相关运算结果 R(k) 大于这个阈值时，就认为检测到了相关峰。阈值的设定需要依据实际情况进行调整，要综合考虑噪声水平、序列特性等因素。
FPGA的实现过程如下：
1.数据输入模块：负责接收输入信号。
2.伪码生成模块：产生本地的特定伪码序列。
3.相关运算模块：对输入信号和本地伪码序列进行相关运算。
4.峰值检测模块：检测相关运算结果中的峰值。
4.1 根据系统的噪声水平和序列特性，确定一个合适的阈值T。
4.2 对每个相关运算结果R(k)进行检查，判断其是否大于阈值T。
4.3 若R(k)>T，则判定检测到相关峰，输出检测信号。
5.输出模块：依据峰值检测结果输出检测信号。
5.完整工程文件
