BLE 加密流程研究：从示例数据看低功耗蓝牙安全通信

在万物互联时代，低功耗蓝牙（BLE）设备的安全性至关重要。本文基于 Bluetooth 6.0 规范，通过完整的加密示例数据，深度解析 BLE 加密的技术细节，涵盖从密钥协商到数据传输的全流程。主要掌握以下信息：

✅ 加密参数的数学推导（LTK/SKD/SK/IV）

✅ HCI 与 LL 层的交互协议

✅ 消息完整性校验（MIC）的实现原理

✅ 加密数据的分组格式与传输逻辑

✅ 实战中的安全增强策略

一、示例参数与流程总览（MSO → LSO 顺序）

1.1 基础密钥参数

1.2 复合参数生成

IV = IV_P || IV_C = BEBAAFDE 24ABDCBA → [8B]
SKD = SKD_P || SKD_C = 7968574635241302 1302F1E0DFCEBDAC → [16B]
SK = AES-ECB(LTK, SKD) → 99AD1B5226A37E3E058E3B8E27C2C666 [16B]

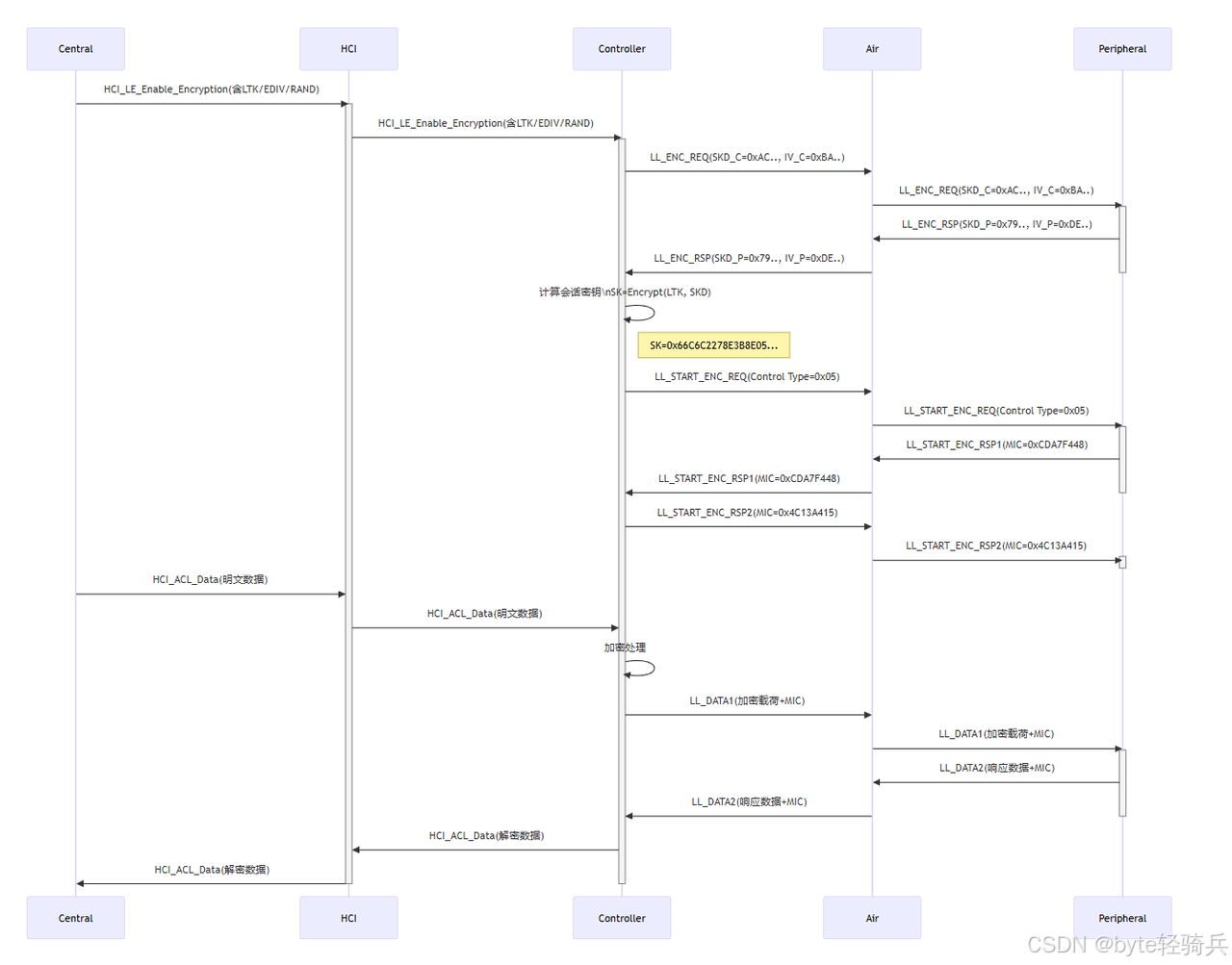

1.3 流程时序图

二、加密启动流程：HCI 与 LL 的协同作战

2.1 HCI 层命令交互（MSO → LSO 字节序）

中央设备：加密启用命令（HCI_LE_Enable_Encryption）

HCI_LE_Enable_Encryption (0x1C)
参数：
Handle: 0x0800 (连接句柄)
Random: 0xABCDEF1234567890 (8字节随机数)
EDIV: 0x2474 (2字节加密多样化器)
LTK: 0x4C68384139F574D836BCF34E9DFB01BF (16字节长期密钥)

外围设备：密钥请求响应（HCI_LE_Long_Term_Key_Request_Reply）

HCI_LE_Long_Term_Key_Request_Reply (0x12)
参数：
Handle: 0x0801
Key: 0x4C68384139F574D836BCF34E9DFB01BF (回传LTK)

2.2 LL 消息交互

中央设备发起加密请求（LL_ENC_REQ）

LL_ENC_REQ (0x17):
▶ 控制类型: 0x03（加密请求）
▶ RAND: 9078563412EFCDAB(8字节随机数)
▶ EDIV: 7424（2B）
▶ SKD_C: 1302F1E0DFCEBDAC（8B）
▶ IV_C: 24ABDCBA（4B）

外围设备响应加密（LL_ENC_RSP）

LL_ENC_RSP (0x0D):
◀ 控制类型: 0x04（加密响应）
◀ SKD_P: 7968574635241302 (8字节)
◀ IV_P: BEBAAFDE(4字节)

2.3 会话密钥生成

SKD = SKD_P || SKD_C (LSO → MSO顺序)
SKD = 0x1302F1E0DFCEBDAC7968574635241302
SK = AES-ECB(LTK, SKD) = 0x99AD1B5226A37E3E058E3B8E27C2C666

2.4 流程时序图（UML 序列图）

三、密钥派生与加密算法：AES-ECB 的工程应用

3.1 会话密钥生成（SK = AES-ECB (LTK, SKD)）

输入:
LTK = [4C 68 38 41 39 F5 74 D8 36 BC F3 4E 9D FB 01 BF]
SKD = [79 68 57 46 35 24 13 02 13 02 F1 E0 DF CE BD AC]

AES-ECB 计算过程:
1. 填充 SKD 到 16B（已满足）
2. AES 加密 LTK 对 SKD 进行处理
输出:
SK = [99 AD 1B 52 26 A3 7E 3E 05 8E 3B 8E 27 C2 C6 66]

3.2 初始化向量（IV）构建

IV 结构 (8B):
┌───────────┬───────────┐
│ IV_P (4B) │ IV_C (4B) │
├───────────┼───────────┤
│ BE BA AF DE │ 24 AB DC BA │
└───────────┴───────────┘
→ IV = DEAFBABEBADCAB24（MSO 顺序）

3.3 加密模型公式

\text{Ciphertext} = \text{AES-ECB}(SK, B_i) \oplus \text{Plaintext}_i \\
\text{MIC} = \text{AES-ECB}(SK, B_n)[0:3] \quad (\text{取前4字节})

四、控制消息加密：LL_START_ENC_RSP1 解析

4.1 参数准备（B 向量生成）

B0 = 49000000 008024AB DCBABEBF DE0001（控制包特征值）
B1 = 00010300 00000000 00000000 00000000（固定头）
B2 = 06000000 00000000 00000000 00000000（控制类型）

4.2 加密计算过程

X1 = AES-ECB(SK, B0) → 712EAAAA E6060352 1D245E50 786EEFE4
X2 = AES-ECB(SK, X1 ⊕ B1) → DEBC4378 2A022675 FCA0AA6F 0854F1AB
X3 = AES-ECB(SK, X2 ⊕ B2) → 6399913F EDE5FA11 1BDB993B BFB9BE06

MIC = X3[0:3] → 6399913F（MSO: CDA7F448）
加密负载 = X3[4:7] → 9F（控制类型加密值）

4.3 数据包结构

LL_START_ENC_RSP1 (0x05):
┌──────┬────────┬───────────┐
│ 长度 │ 加密控制 │ MIC（4B） │
├──────┼────────┼───────────┤
│ 05   │ 9F     │ CDA7F448  │
└──────┴────────┴───────────

3.3 数据消息加密（LL_DATA1）

明文数据：

Clear Data: 0x1700636465666768696A6B6C6D6E6F707131323334353637383930 (27字节)

加密计算：

B0 = 0x49010000008024ABDCBABEBAAFDE001B (数据包特征值)
S0 = AES-ECB(SK, B0) ⊕ 明文 = 0x7A70D66415226DF26B17839A06040559
加密负载 = S0 || S1 || S2 (27字节)
MIC = X4[0..3] = 0xF75A6D33 (取前4字节)

数据包结构：

LL_DATA1 (0x1F)
┌────────┬───────────────────────────────┬──────────┐
│ Length │ Encrypted Data (27字节)       │ MIC (4字节)│
├────────┼───────────────────────────────┼──────────┤
│ 0x1F   │ 0x7A70D664...E6FF32           │ 0xF75A6D33 │
└────────┴───────────────────────────────┴──────────┘

五、数据传输：LL_DATA1 加密全解析

5.1 明文数据（27 字节）

Clear Data (LSO顺序):
17 00 63 64 65 66 67 68 69 6A 6B 6C 6D 6E 6F 70 71 31 32 33 34 35 36 37 38 39 30
→ "17 00 c d e f g h i j k l m n o p q 1 2 3 4 5 6 7 8 9 0"

5.2 B 向量生成（数据包特征值）

B0 = 49010000 008024AB DCBABEBF DE001B（数据包序号+长度）
B1 = 00010200 00000000 00000000 00000000（数据包头）
B2 = 17006364 65666768 696A6B6C 6D6E6F70（数据内容前缀）
B3 = 71313233 34353637 38393000 00000000（数据内容后缀）

5.3 加密与 MIC 计算

X1 = AES-ECB(SK, B0) → 7C688612 996DE101 F3EACB68 B443969C
X2 = AES-ECB(SK, X1 ⊕ B1) → E3F1EF5C 30161C0A 9EC07274 A0757FC8
X3 = AES-ECB(SK, X2 ⊕ B2) → E7E346F5 B7C8A607 2890A60D CF4EC20A
X4 = AES-ECB(SK, X3 ⊕ B3) → 3DB11332 0B182F9F ED635DB1 4CAC2DF0

加密负载:
S0 = X1 ⊕ B0[数据部分] → 7A70D664 15226DF2 6B17839A 06040559
S1 = X2 ⊕ B1[数据部分] → 6BD6564F 796B5B9C E6FF32

MIC = X4[0:3] → 3DB11332（MSO: F75A6D33）

5.4 数据包结构（LL_DATA1）

LL_DATA1 (0x1F = 31B):
┌──────┬───────────────────────┬───────────┐
│ 长度 │ 加密数据（27B）        │ MIC（4B） │
├──────┼───────────────────────┼───────────┤
│ 1F   │ 7A70D664...E6FF32    │ F75A6D33  │
└──────┴───────────────────────┴───────────┘

六、MIC 生成原理：消息完整性的数学保障

6.1 MIC 算法步骤

1. 构建 B 向量：包含数据包类型、序号、长度、内容哈希

2. AES 迭代加密：通过 AES-ECB 对 B 向量进行三轮加密

3. 截断取前 4 字节：X3 [0:3] 作为 MIC 值

6.2 控制消息 vs 数据消息

6.3 抗篡改验证

接收方验证逻辑:
1. 提取加密负载与 MIC
2. 重新计算 B 向量（基于数据包元数据）
3. 执行 AES-ECB 得到 X3
4. 比较计算 MIC 与接收 MIC
▶ 匹配 → 数据完整
▶ 不匹配 → 数据篡改（终止连接）

七、包结构全览（对比分析）

7.1 控制消息 vs 数据消息

7.2 加密前后对比（LL_DATA1）

八、常见问题与调试技巧

8.1 加密失败排查流程

1. 密钥校验：检查 LTK/EDIV 是否匹配（通过 btif_storage_get_ble_bonding_key）

2. IV 同步：确认双方 IV_P/IV_C 的组合正确性

3. MIC 计算：使用 Wireshark 抓包验证 B 向量生成

4. 硬件一致性：检查 AES 加速模块的字节序设置

8.2 协议栈调试命令

# 查看已配对设备（BlueZ 示例）
hciconfig hci0 piscan
bt-device -l

# 导出密钥存储
cat /var/lib/bluetooth/*/info

# 抓包分析（使用 Ubertooth）
btmon -P -u

8.3 密钥同步失败

• 现象： HCI返回Command Disallowed错误

• 原因： 从机未正确响应Long_Term_Key_Request

• 解决方案： 检查LTK分发流程，确保密钥交换顺序

8.4 MIC校验失败

• 现象： 数据包被丢弃并触发重传

• 原因： IV重复使用或密钥错误

• 解决方案： 实现IV序列号管理，增加密钥刷新机制

8.5 性能优化点

1. 密钥缓存：使用 LRU 缓存最近使用的 SK/SKD

2. AES 硬件加速：启用 Cortex-M 系列的 CryptoCell 硬件模块

3. 批量加密：合并多个小数据包为一个加密传输单元

九、实战建议与扩展

9.1 注意事项

• 密钥存储：使用安全存储（如 Android Keystore）保存 LTK

• IV 管理：每个连接唯一，按数据包递增

• MIC 校验：接收方必须验证 MIC 有效性

• 版本兼容：处理不同蓝牙协议版本（如 LE Secure Connections）

9.2 协议栈调试技巧

1. 使用 Wireshark 抓包分析 LL 层加密负载

2. 打印关键参数（SKD, SK, IV）进行一致性校验

3. 实现 btif_storage_get_ble_bonding_key 调试接口

4. 验证 remove_devices_with_sample_ltk 机制（防止测试密钥泄露）

9.3 扩展学习

• Bluetooth Core Spec v5.3: Volume 3, Part H (加密规范)

• AES-ECB 模式在 BLE 中的应用限制

• LE Secure Connections 与传统加密的差异

• 前向保密（FS）机制实现
