七、 层次图(H图)与HIPO图

1、概述

1.1、层次图(Hierarchy Chart / H图)

核心定义
  • 目的:描述软件系统的层次结构,体现模块的从属关系。
  • 适用阶段:自顶向下设计(Top-Down Design)的核心工具。
  • 形态特征
    • 树状结构,根节点为系统顶层模块。
    • 每个父模块分解为多个子模块。
    • 不展示模块间数据流或控制流。

1.2、HIPO图(Hierarchy + Input-Process-Output)

核心组成
  • H图(层次图)​:模块分解结构,附加追踪编号。
  • IPO图:为每个模块定义输入、处理逻辑、输出三要素。
关键特征
  • 可追踪性:模块编号体系(如1.2.3)明确层级关系。
  • 设计完整性:H图描述结构,IPO图补充行为。
  • IBM标准格式:常用于传统结构化方法,与数据字典配合使用。

1.3、层次图 vs. HIPO图对比

维度 层次图 HIPO图
核心目标 模块结构分解 模块结构+行为设计
信息维度 仅层次关系 层次+输入/处理/输出细节
可追溯性 无编号体系 严格编号支持模块追踪
设计深度 宏观架构 宏观到微观的完整设计
适用阶段 初步设计 详细设计阶段

2、符号

H图



HIPO图

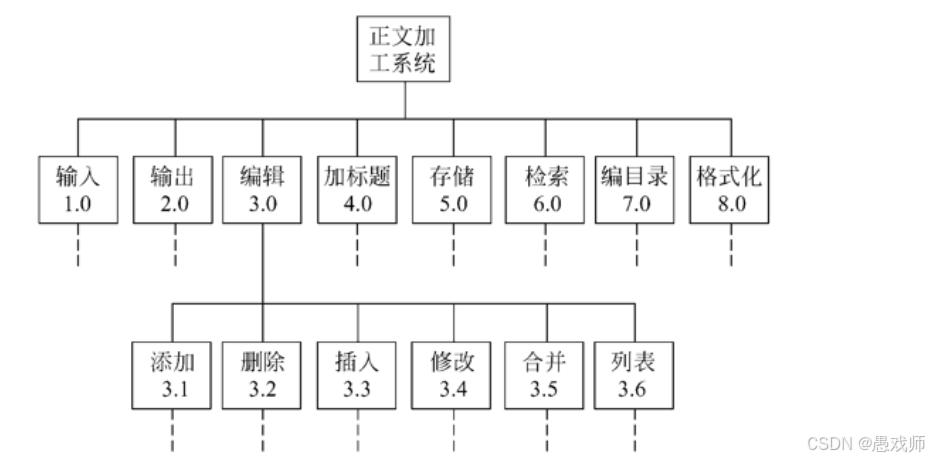

3、例子

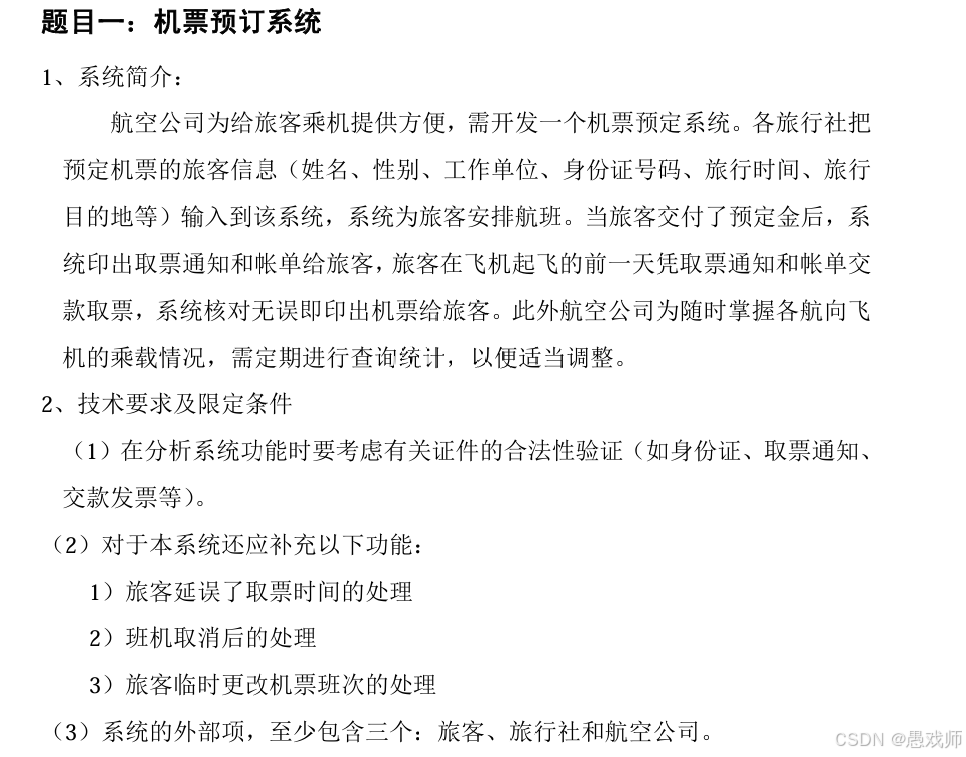

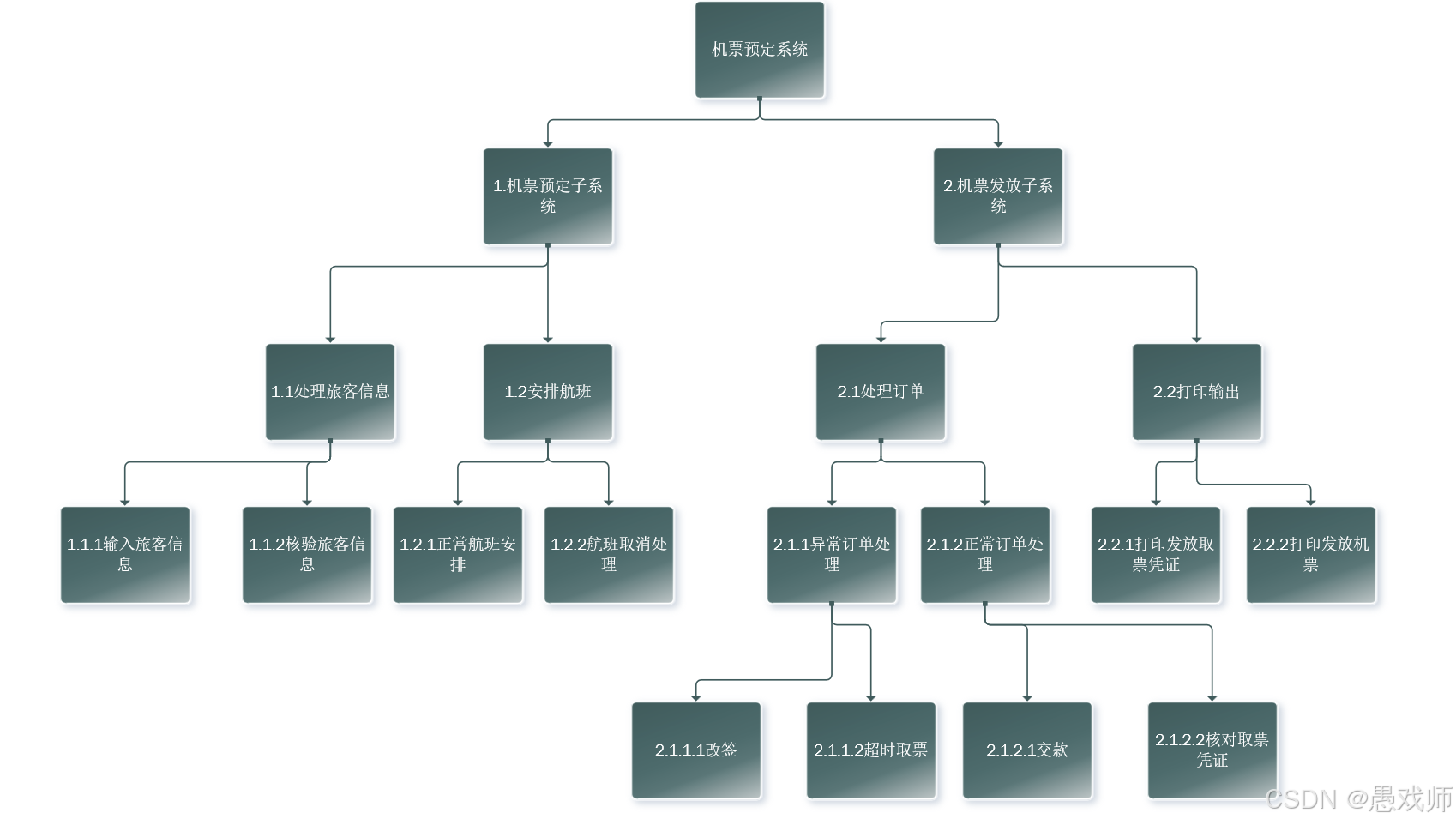

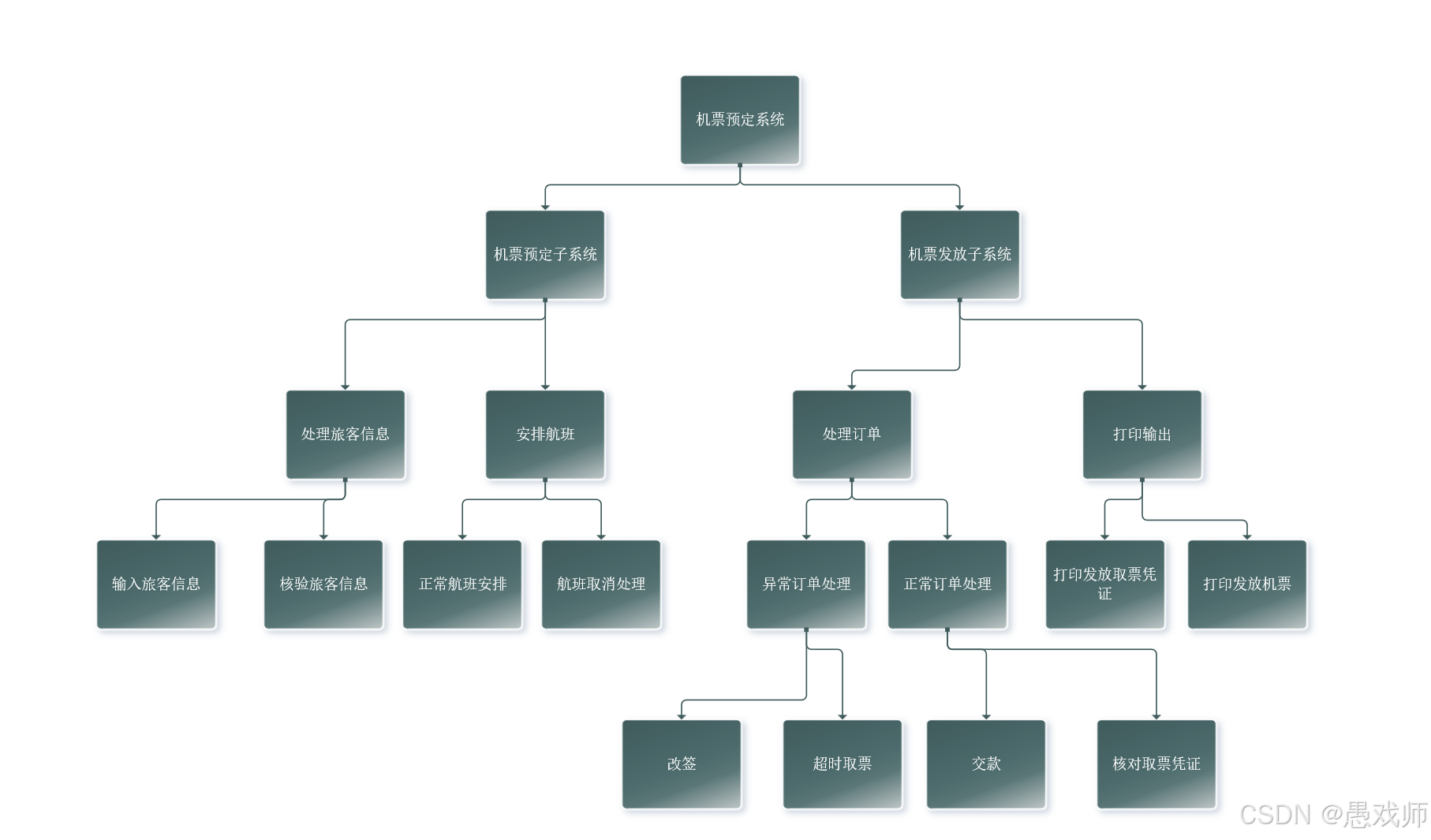

H图

HIOP图



八、 结构图

1、概述

步骤1:确定系统边界。步骤2:构建模块层次树。步骤3:定义调用关系。步骤4:标注数据流。步骤5:处理特殊逻辑。步骤6:连接数据存储。步骤7:验证与优化

2、符号

图形符号 名称 含义说明 应用场景示例
模块框 表示独立功能单元,通常以"动词+名词"命名 用户管理模块
订单处理模块
──── 调用关系线 表示模块间的单向调用关系 订单模块 → 支付模块
⭯──→ (空心圆箭头) 数据流箭头 表示模块间传递数据结构,通常伴随数据元素说明 传递订单数据:
{订单ID, 金额, 商品列表}
●──→ (实心圆箭头) 控制信息箭头 表示传递控制标志或状态码,影响程序执行流程 传递支付验证状态:
{状态码: 200, 错误信息: null}

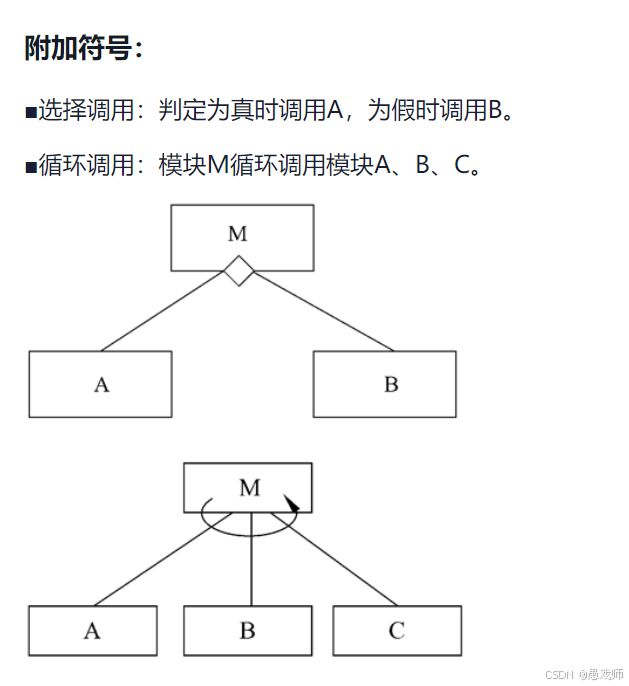

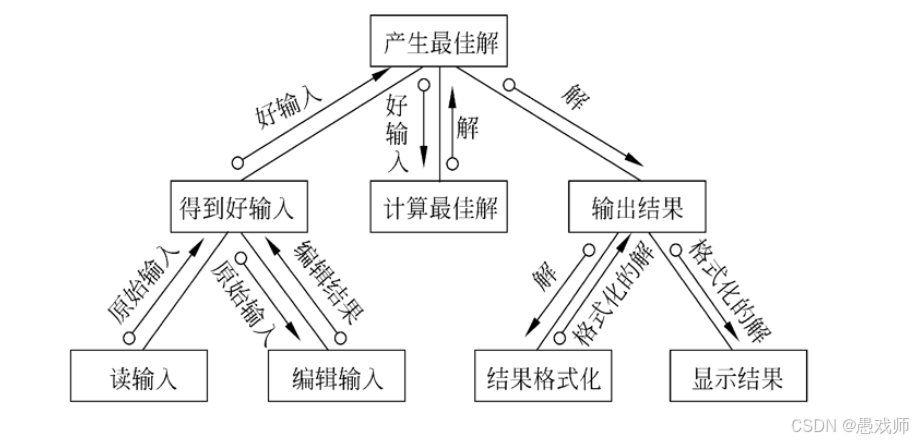

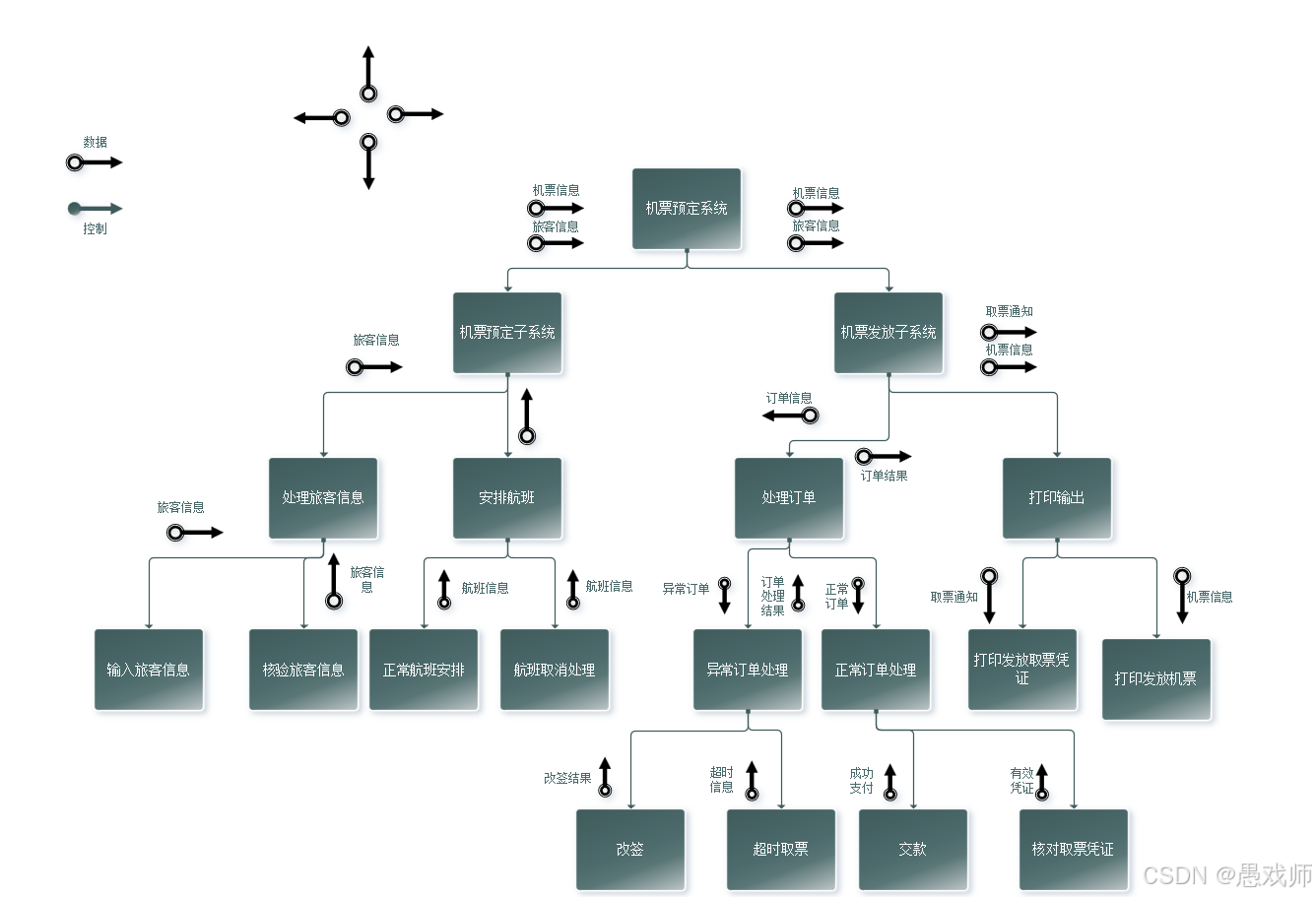

3、例子

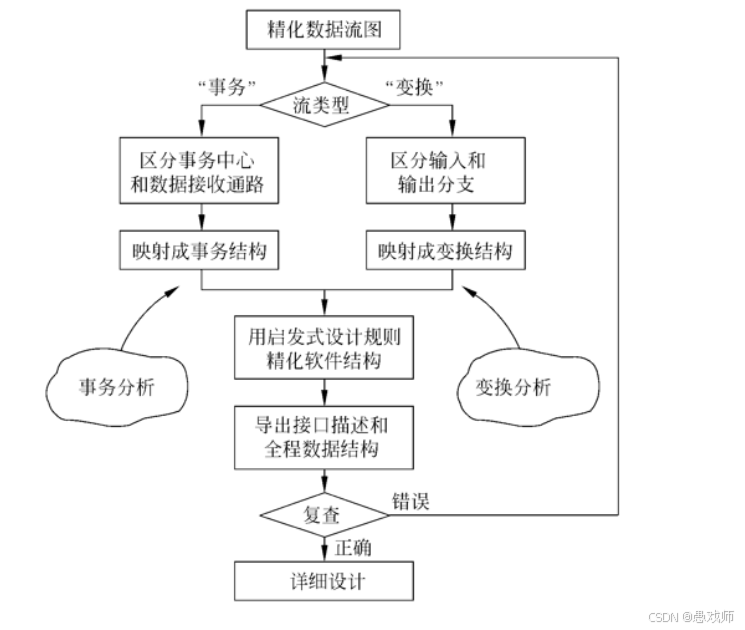

九、面向数据流的设计方法

 面向数据流的设计(Data Flow-Oriented Design)是一种基于数据流图(DFD)的结构化设计方法,旨在将系统的数据流程转换为模块化的软件结构。

1、步骤

1.1.绘制数据流图(DFD)

使用加工(Process)数据流(Data Flow)数据存储(Data Store)和外部实体(External Entity)表示系统的逻辑模型。

1.2.识别数据流类型

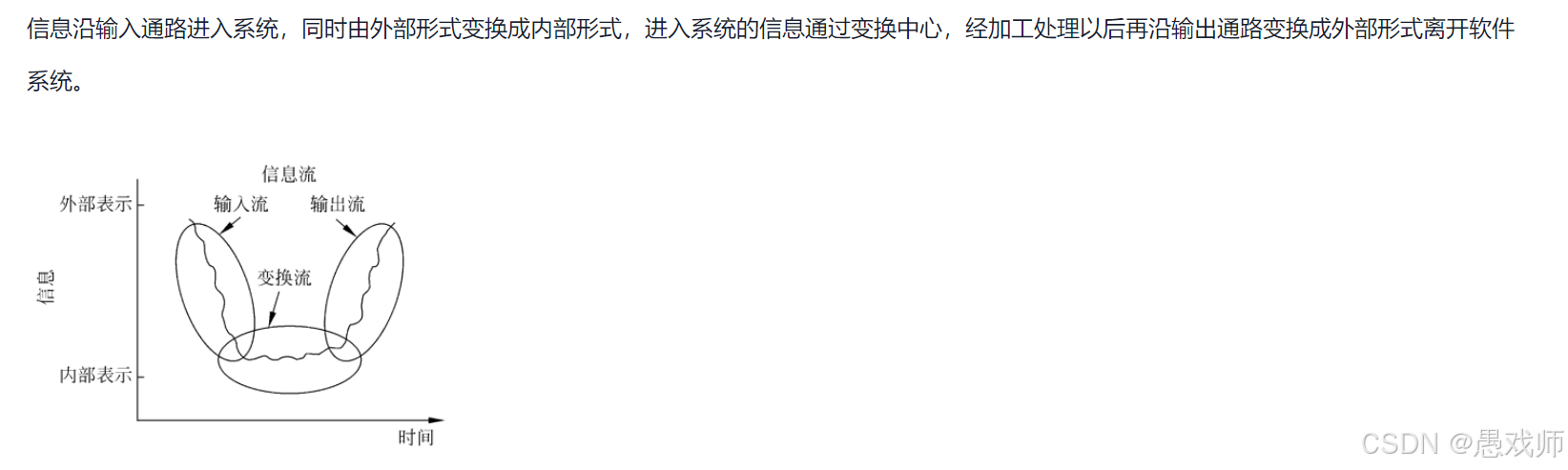

变换流(Transform Flow):数据经历“输入→核心处理→输出”的线性流程(如计算账单)。

事务流(Transaction Flow):数据根据类型触发不同处理分支(如订单处理)。

1.3.映射到结构图(Structure Chart)

变换分析:针对变换流,识别核心处理(变换中心),将DFD转换为分层模块结构。

事务分析:针对事务流,设计主模块调度不同事务处理分支。

1.4.优化与细化

合并冗余模块、简化接口、调整模块层次,确保高内聚低耦合。

补充模块的详细逻辑(如伪代码或流程图)。

2、变换分析步骤

2.1、第一级分解​
  • ​顶层结构​​:
    • ​Cm(主控模块)​​:协调输入、变换中心、输出。
    • ​Ca(输入控制模块)​​:管理数据接收。
    • ​Ct(变换中心控制模块)​​:处理核心逻辑。
    • ​Ce(输出控制模块)​​:管理结果输出(如生成报告)。

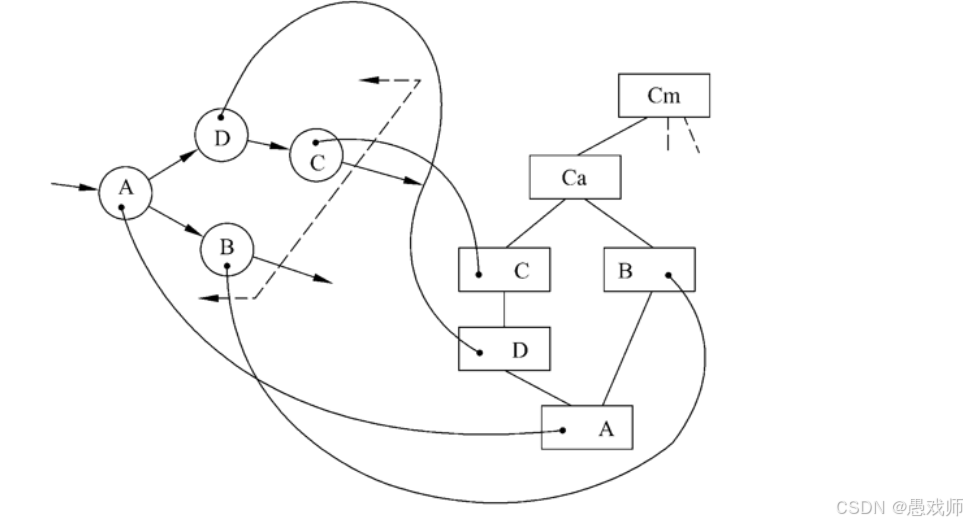

​2.2、第二级分解​
  • ​输入通路​​:将输入流中的每个处理映射为Ca下的模块(如“验证数据”→“格式化数据”)。
  • ​变换中心​​:将核心处理映射为Ct下的模块(如“计算总价”→“检查库存”)。
  • ​输出通路​​:将输出流中的处理映射为Ce下的模块(如“生成确认”→“发送邮件”)。

 C_{a}模块

第二级分解结果:

 3.事务分析步骤

步骤1:复查基本系统模型与数据流图​

  • 确保数据流图中存在​​明确的事务中心(N)​​,并识别:

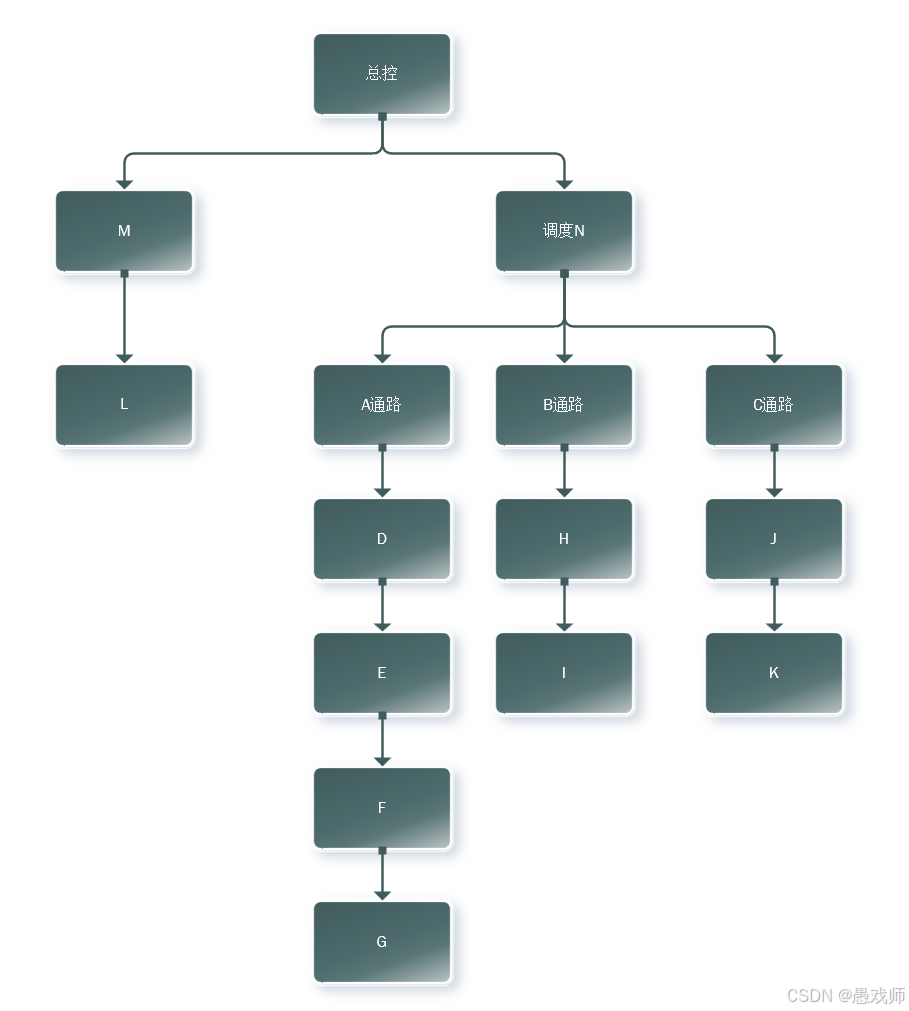

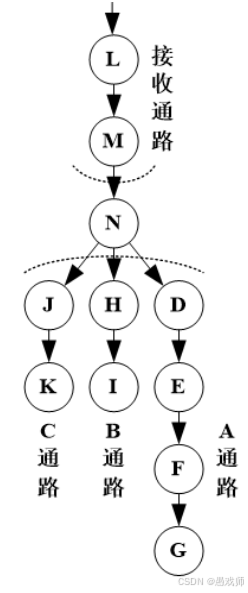

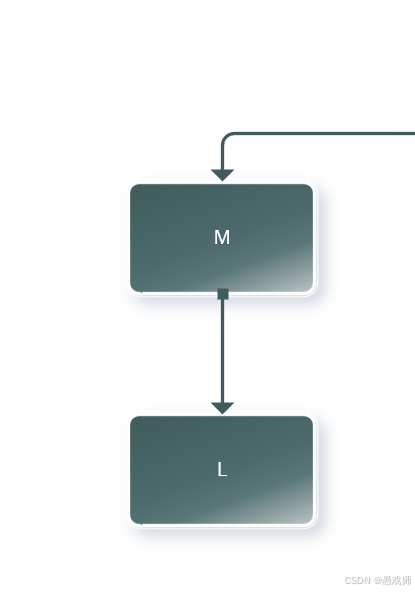

    • ​接收通路​​(输入流):L、M。

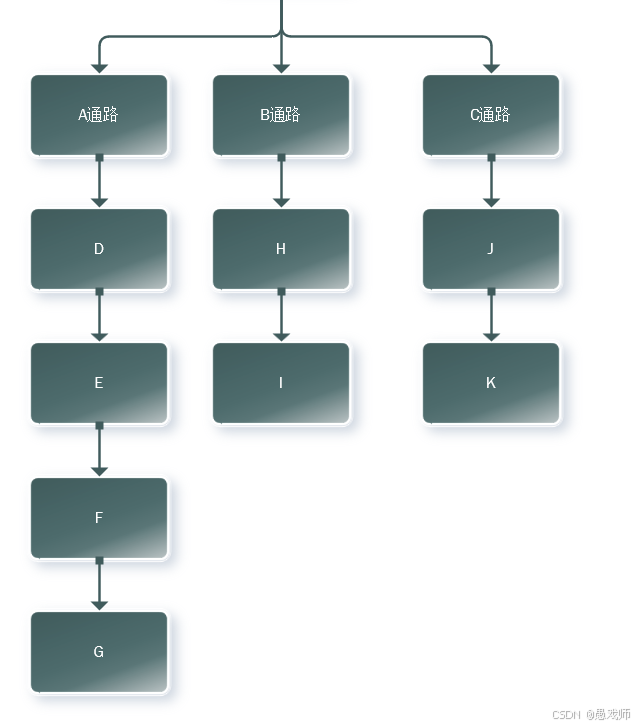

    • ​发送通路​​(分支流):A、B、C三条通路。



​步骤2:确定事务中心与边界​

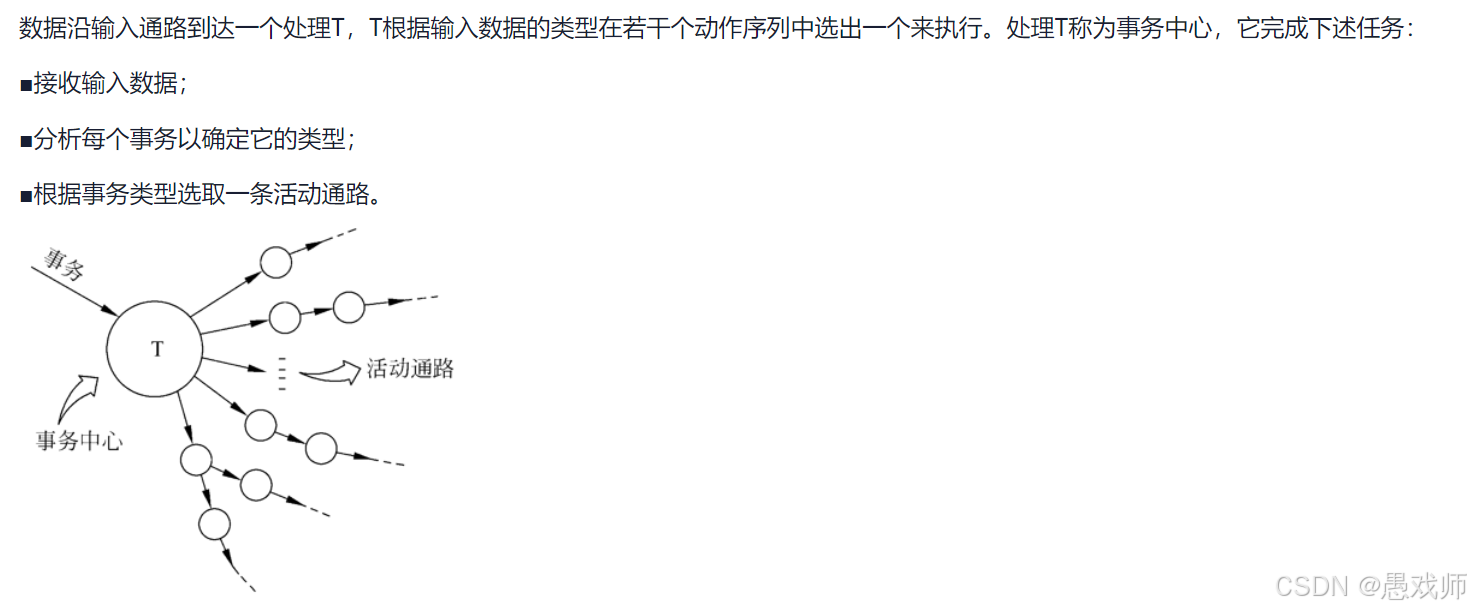

  • ​事务中心​​:图中 ​​N节点,负责接收输入并决定分支路径(如根据输入数据选择A、B、C通路)。

  • ​接收分支边界​​:从外部输入到事务中心的路径(如L→M)。

  • ​发送分支边界​​:从事务中心到各分支模块的路径(如J→K)。

​步骤3:第一级分解​

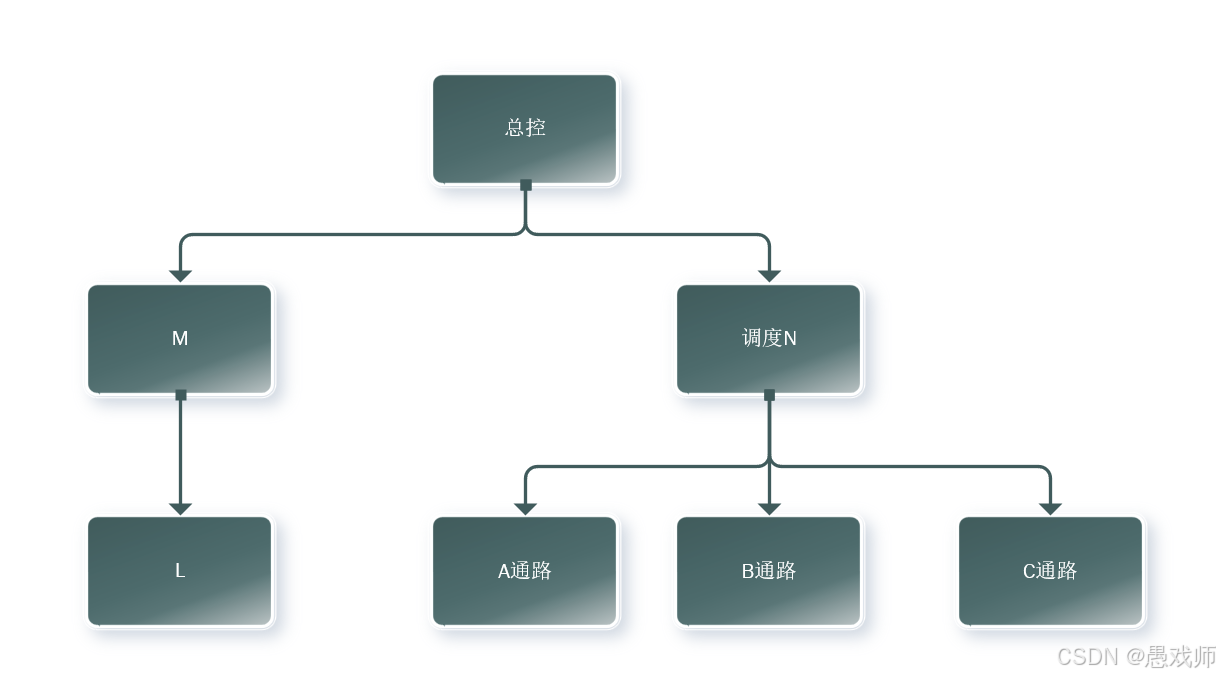

  • ​顶层模块(Cm)​​:协调接收分支(ML)、事务中心(N)、发ABC)。

  • ​接收分支(Ca)​​:处理输入数据。

  • ​事务中心(Ct)​​:作为调度核心,不处理具体逻辑,仅决定调用哪个分支模块。

  • ​发送分支(Ce)​​:可能包含公共输出处理。

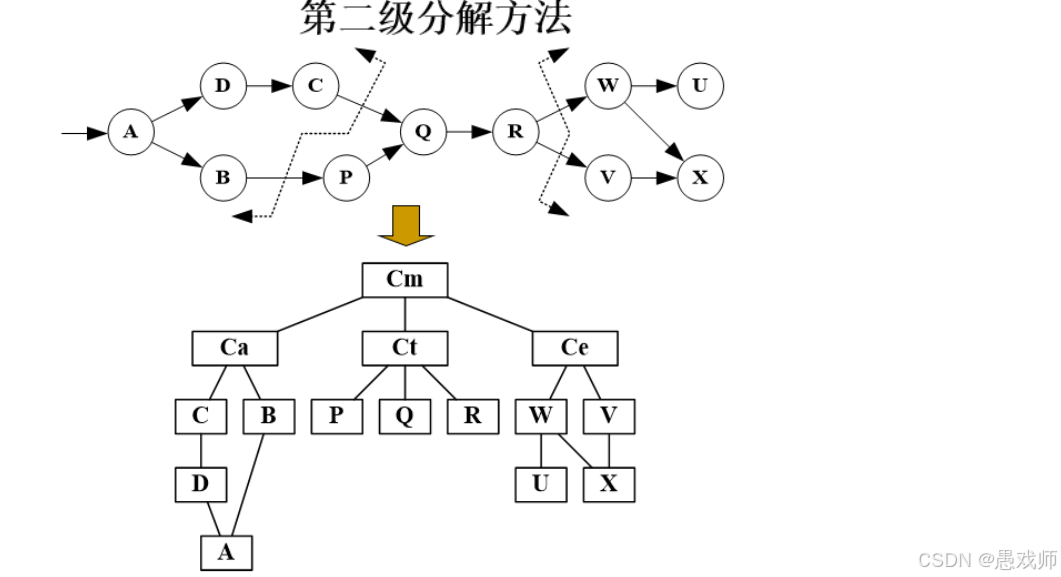

​步骤4:第二级分解(关键步骤)​

​(1) 接收分支的映射​

从事务中心(N)反向沿接收通路,将每个处理映射为 ​​接收分支的子模块



​(2) 发送分支的映射​

​调度模块(N)​​:不直接处理数据,而是调用下级活动模块。

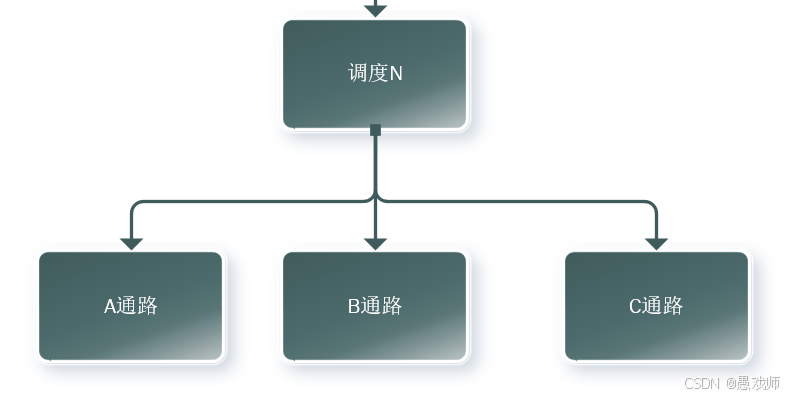

​活动模块​​:每个分支路径映射为一个独立模块,

​(3) 输出分支的映射​

​步骤5:优化与验证​

  • ​高内聚​​:每个活动模块(如Q、R)仅处理单一功能。

  • ​低耦合​​:模块间通过事务中心(Ct)调度,避免直接依赖。

  • ​执行顺序​​:由Ct控制

完整例子:



十、程序流程图

 1、概述程序流程图

程序流程图(Program Flowchart)是一种用图形化方式描述算法或程序逻辑的工具,通过标准化的符号和箭头连接,直观展示程序的执行流程。以下是其核心要点:

​1.1.绘制规则​
  • ​自上而下​​:流程方向通常从顶部开始,向下延伸。

  • ​单一出口/入口​​:除判断框外,每个符号只有一个入口箭头;处理框只有一个出口,判断框有两个(分支)。

  • ​避免交叉​​:通过合理布局或连接点减少交叉线。

  • ​注释​​:可添加文字说明增强可读性。

2、符号

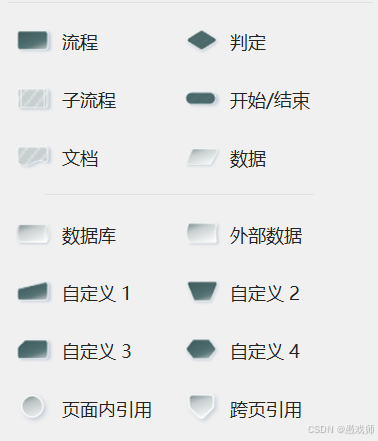

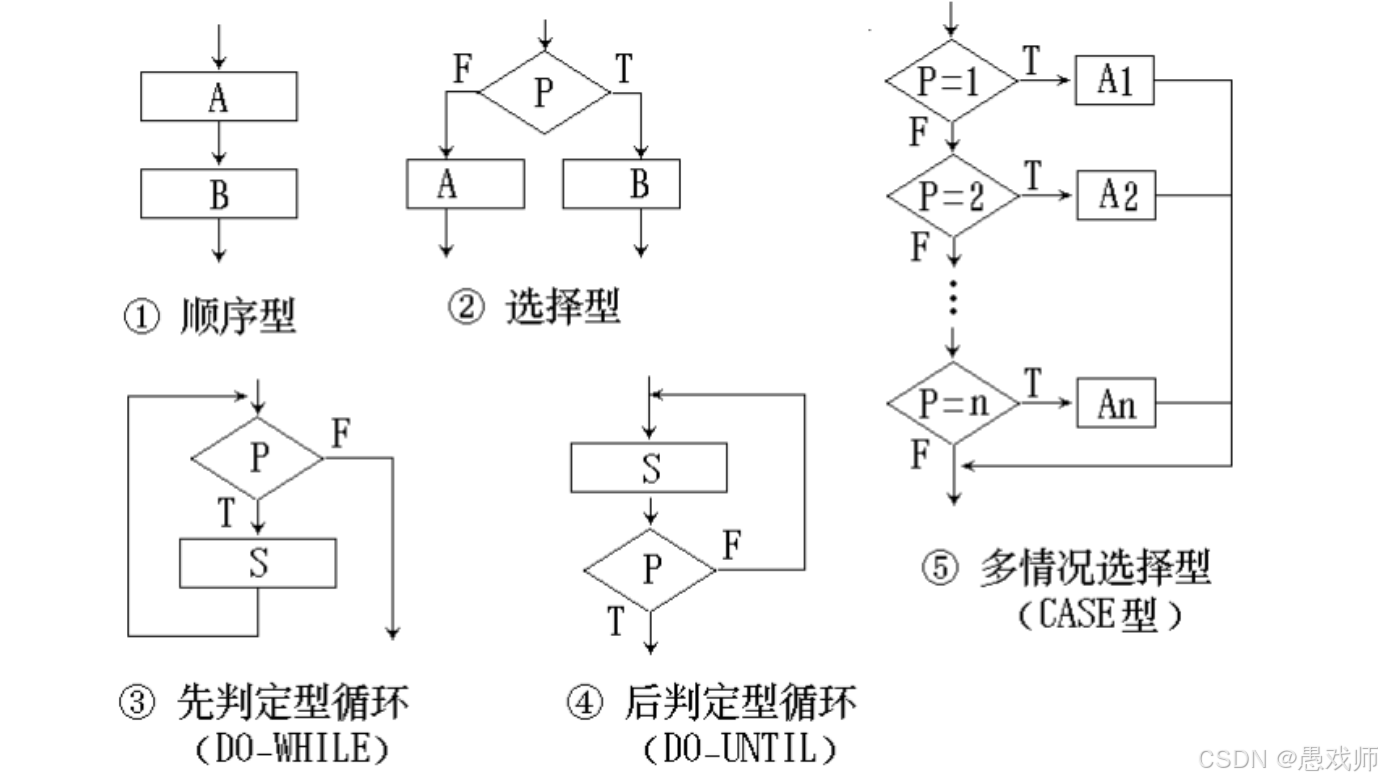

2.1.核心符号​解释
  • ​起止框​​(椭圆形):表示程序的开始或结束。

  • ​处理框​​(矩形):代表计算、赋值等操作(如 x = x + 1)。

  • ​输入/输出框​​(平行四边形):标注数据的输入或输出(如 打印结果)。

  • ​判断框​​(菱形):用于条件分支(如 x > 0?),出口标注“是/否”或“Y/N”。

  • ​流向箭头​​:指示程序执行的顺序方向。

  • ​连接点​​(圆形):简化复杂流程,标记跨页或远距离流程的衔接。

3.程序结构



4.例子(身份证号验证模块的流程图)

4.1基于描述画流程图 (旅客信息核验)

4.2基于伪码画流程图

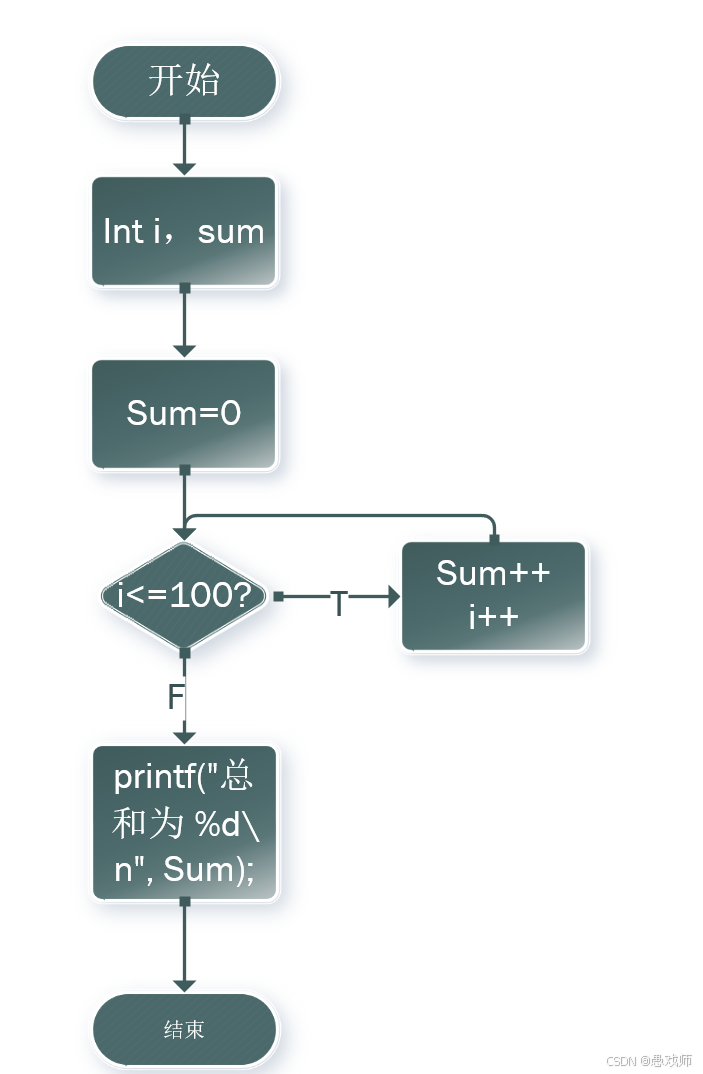

#include <stdio.h>
void main()
{
    int i, Sum;
    Sum = 0;
    for(i = 1; i <= 100; i++)
        Sum += i;
    printf("总和为 %d\n", Sum);
}



十一、盒图 (N-S图)

1、N-S图概述

盒图(N-S图,又称​​Nassi-Shneiderman图​​)是一种​​结构化程序设计​​的图形化工具,通过​​矩形框的嵌套​​严格表示程序的控制结构,避免传统流程图的随意跳转,确保逻辑清晰。

2、符号

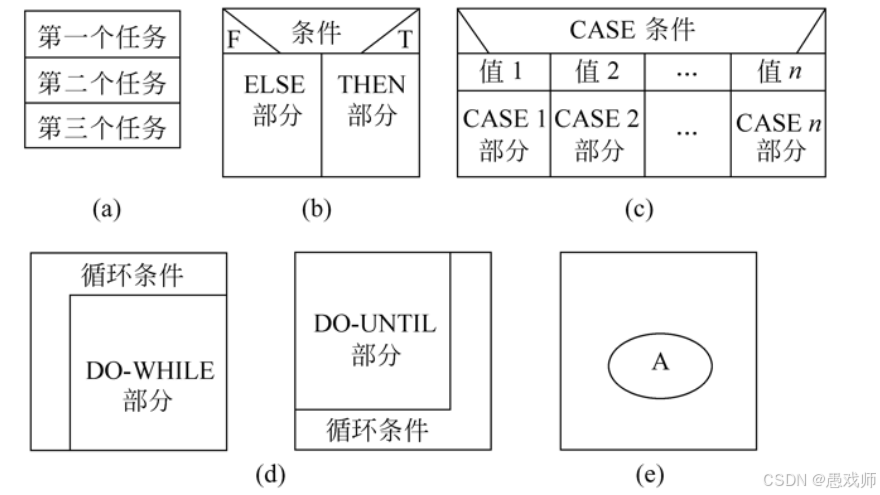

(a) 顺序;(b) 选择;(c) CASE 多分支;(d) 循环;(e) 调用子程序 A

3.盒图绘制步骤​

​3.1. 确定程序的基本结构​

盒图的核心是​​顺序、分支、循环​​和调用四种基本结构,需先明确程序的逻辑类型:

  • ​顺序结构​​(图a):任务按步骤依次执行。
  • ​分支结构​​(图b/c):根据条件选择不同路径。
  • ​循环结构​​(图d):重复执行某段代码直到条件不满足。
  • 调用(图e)
 3.2.按顺序绘制盒图

如下:

 顺序:



分支:IF ELSE

循环:



调用:无

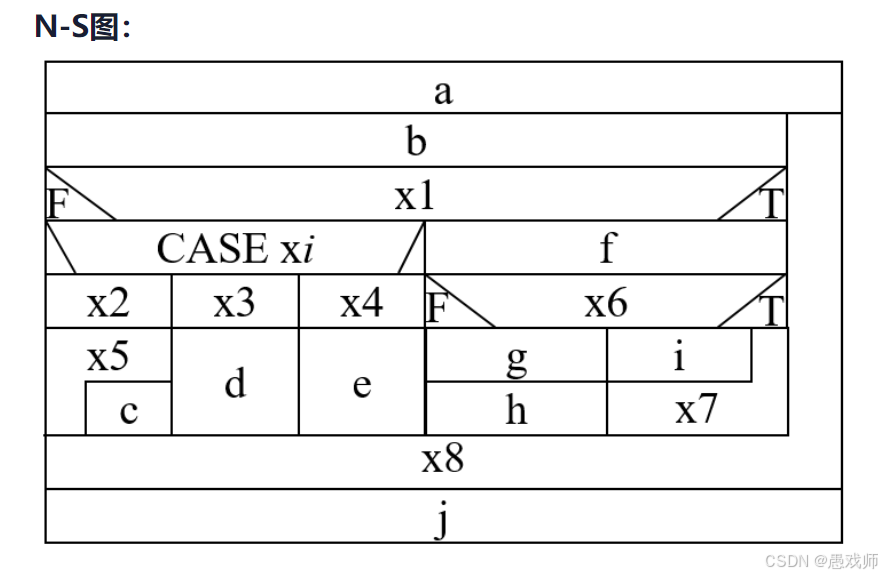

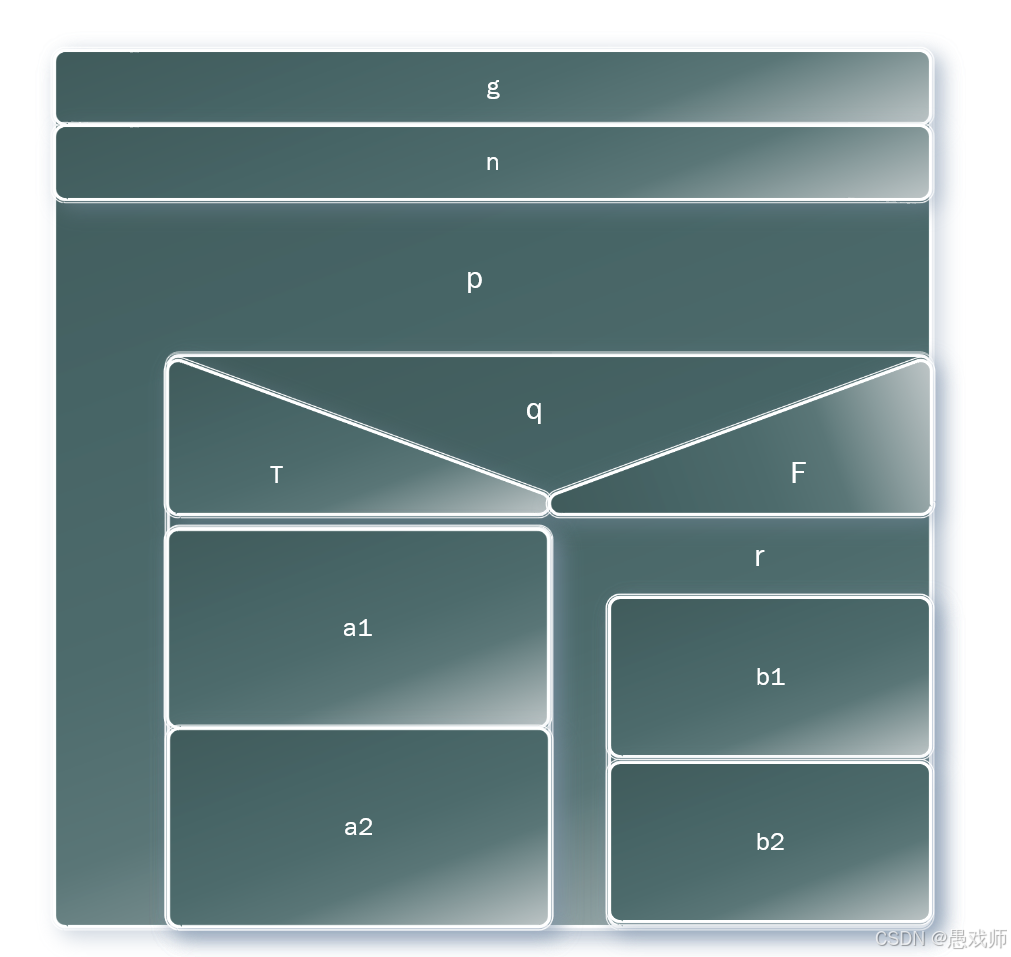

盒图绘制如下:

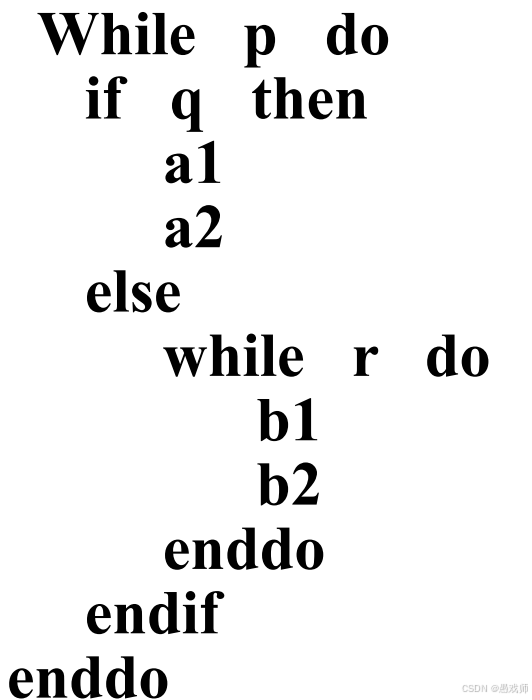

4.例子





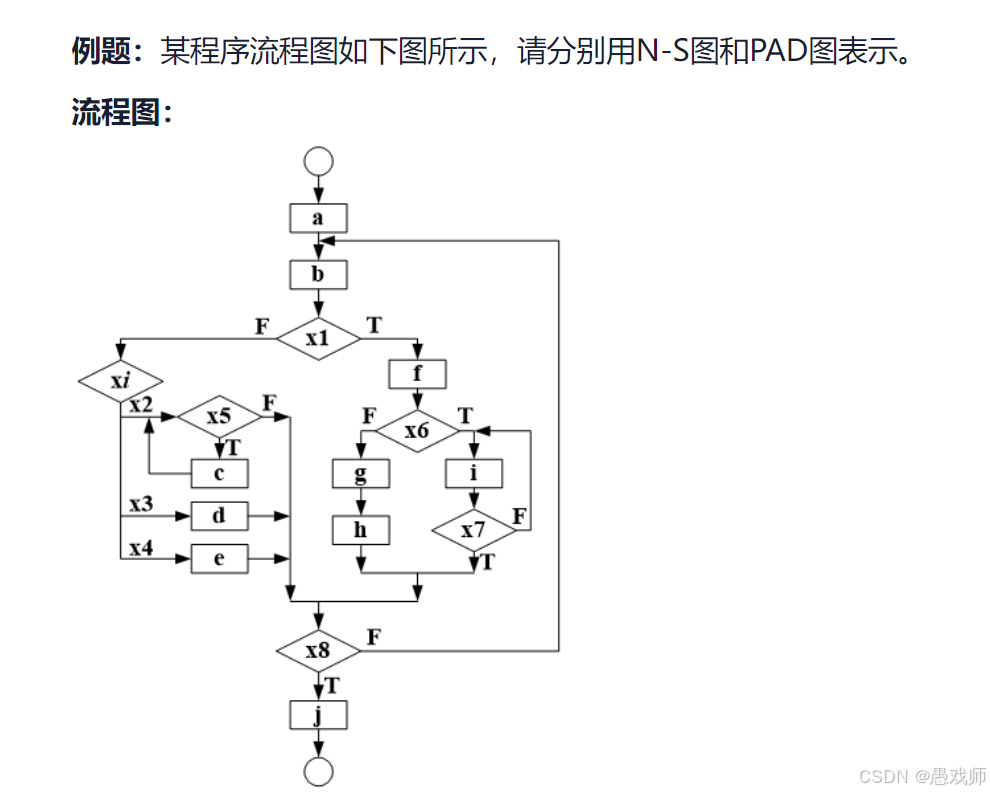

 十二、PAD图

 1、PAD图简述

PAD图以​​树形结构​​向右展开,通过​​纵向分层​​和​​横向分支​​表示逻辑关系:

  • ​纵向​​:表示顺序执行(如任务1→任务2→任务3)。
  • ​横向​​:表示条件分支或循环嵌套(如IF-THEN-ELSE、CASE分支)。

2.符号

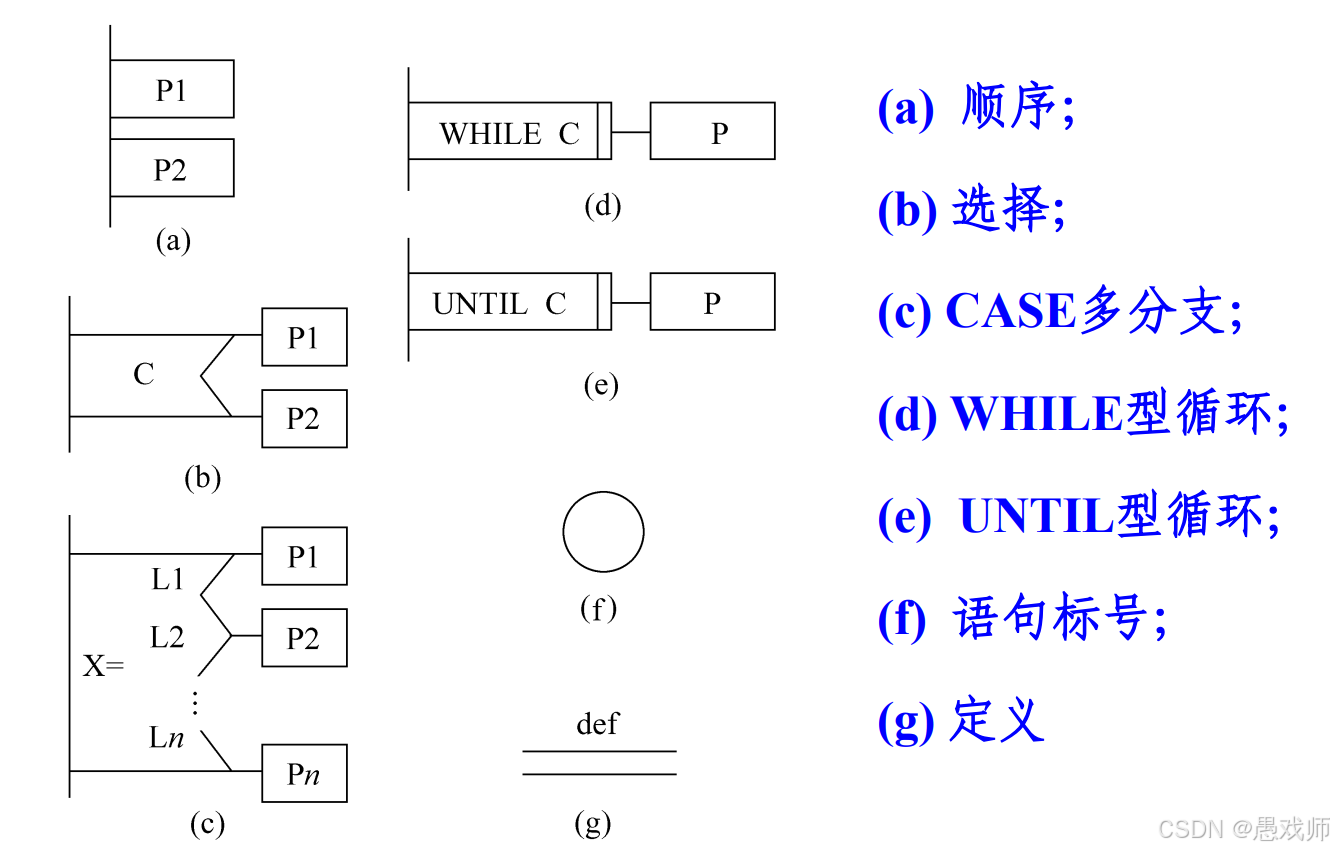

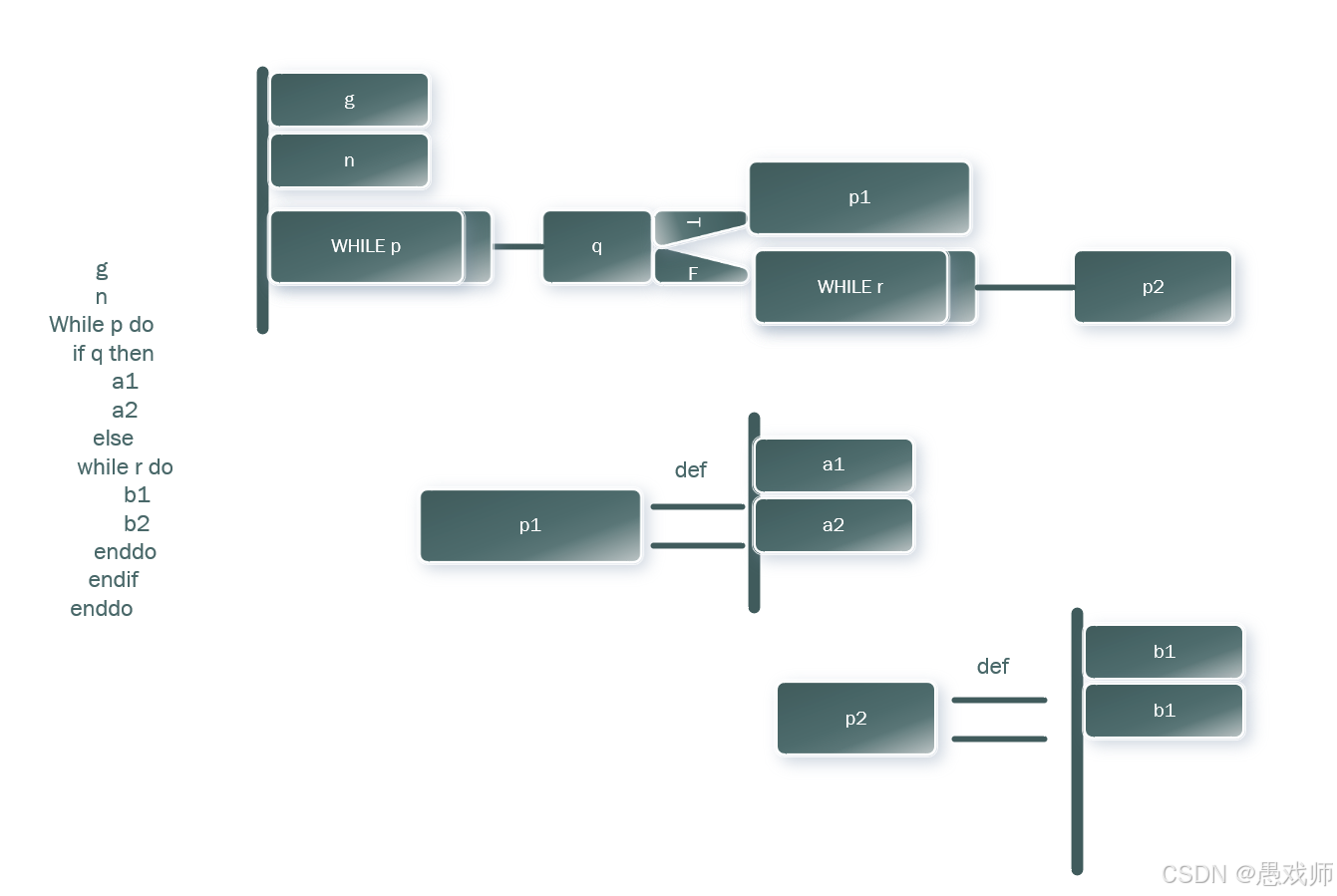

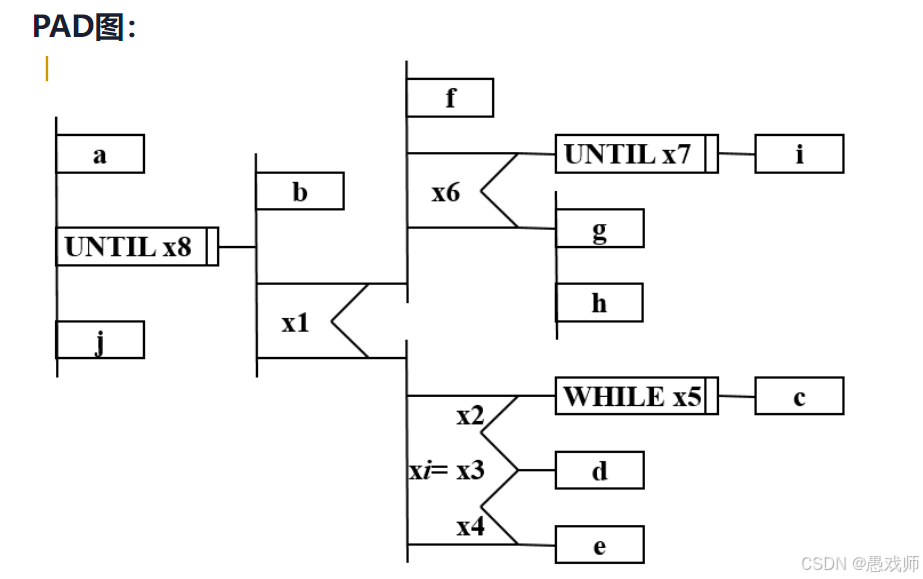

3.PAD图绘制例子

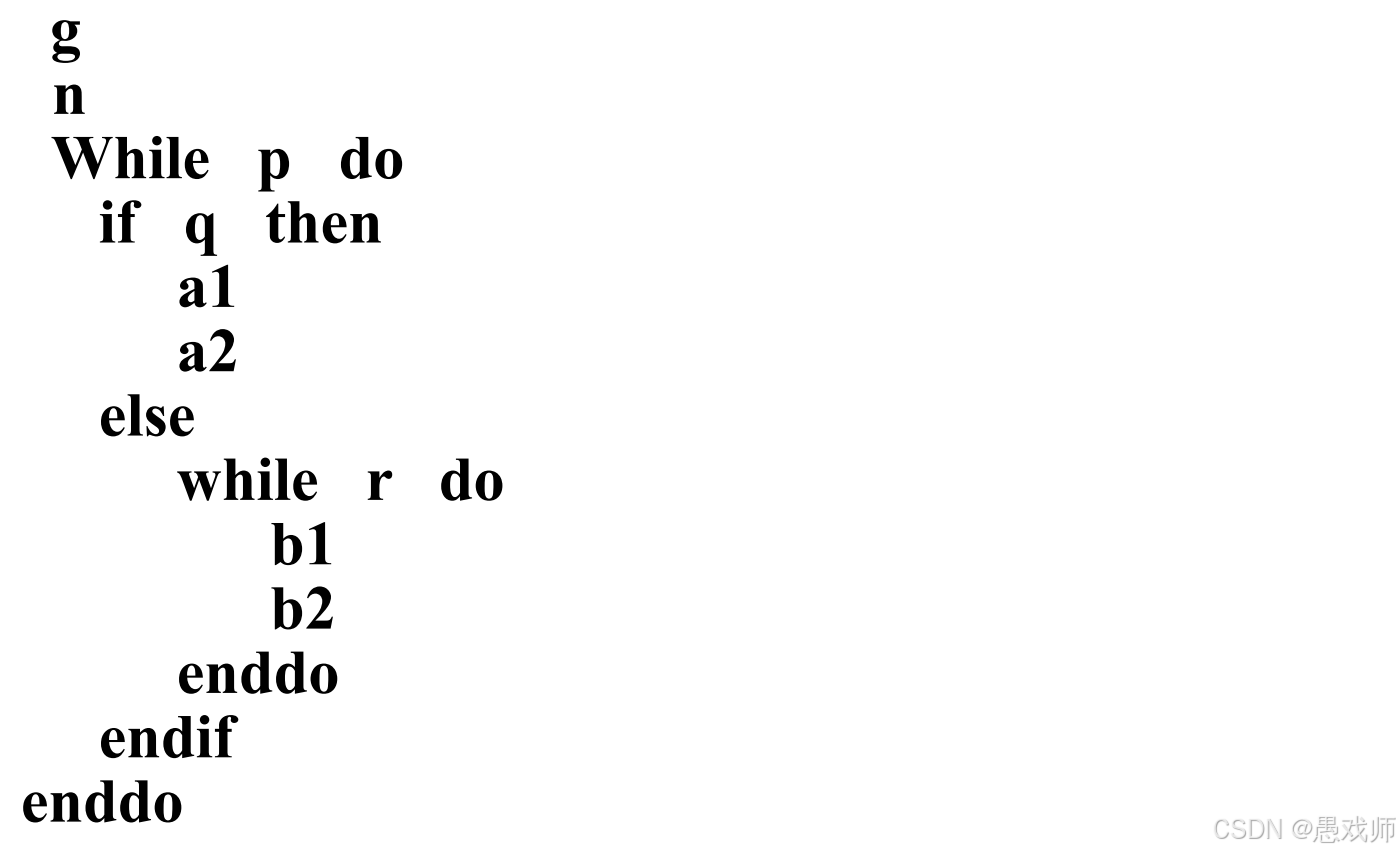

4.例子





十三、判定表

1.概述

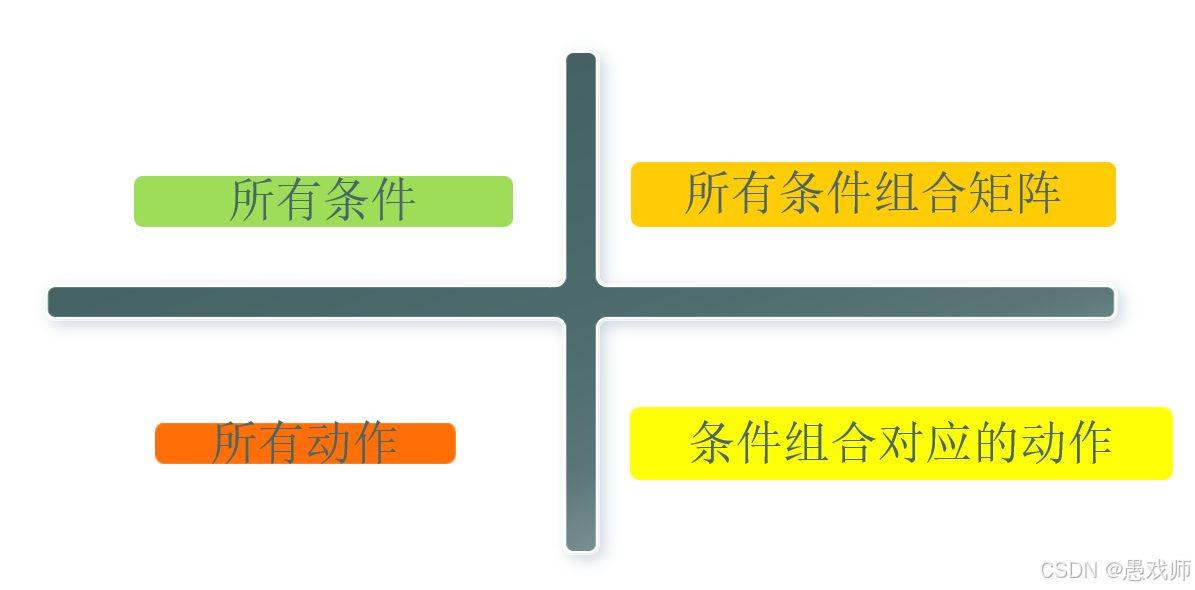

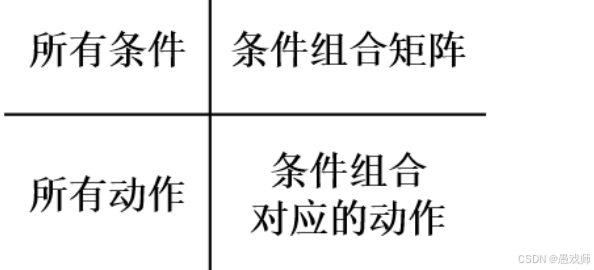

组成部分 说明
左上部 列出所有条件
左下部 所有可能做的动作
右上部 表示各种条件组合的一个矩阵
右下部 和每种条件组合相对应的动作

判定表的优点:

能清晰地表示复杂的条件组合与应做的动作之间的对应关系。

判定表的缺点:

判定表的含义不是一眼就能看出来的,初次接触这种工具的人理解它需要有一个简短的学习过程。

当数据元素的值多于两个时,判定表的简洁程度也将下降。







2、例子

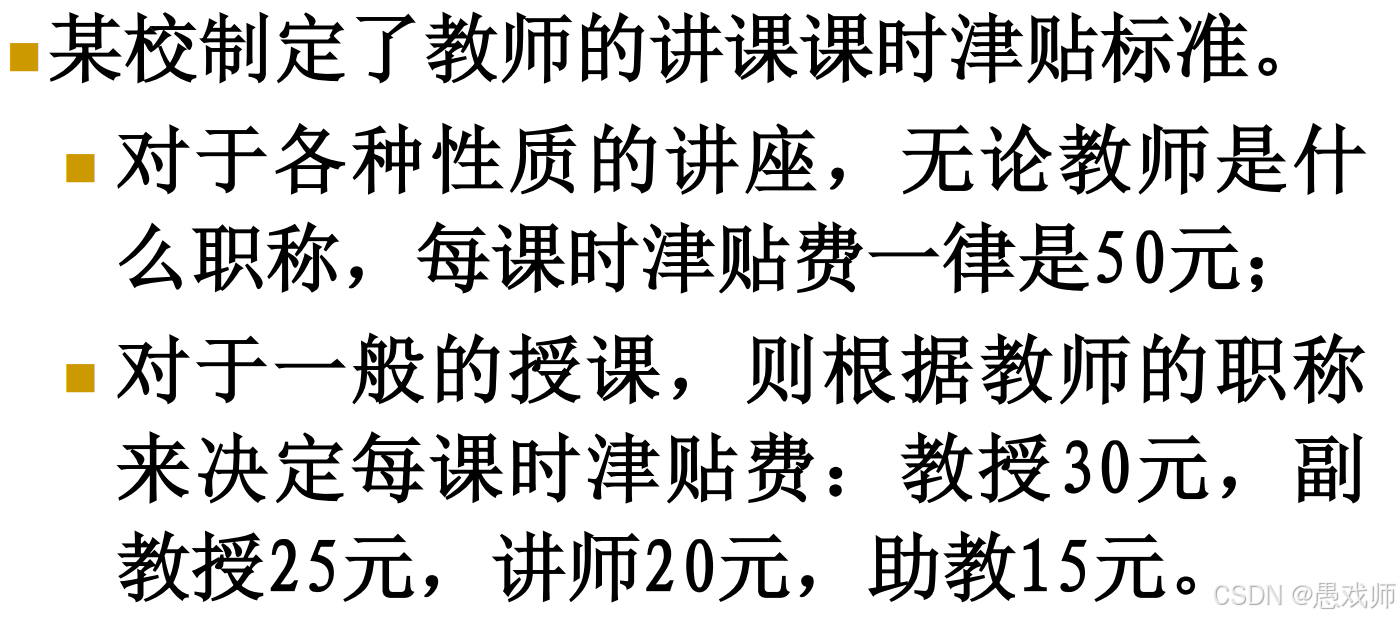

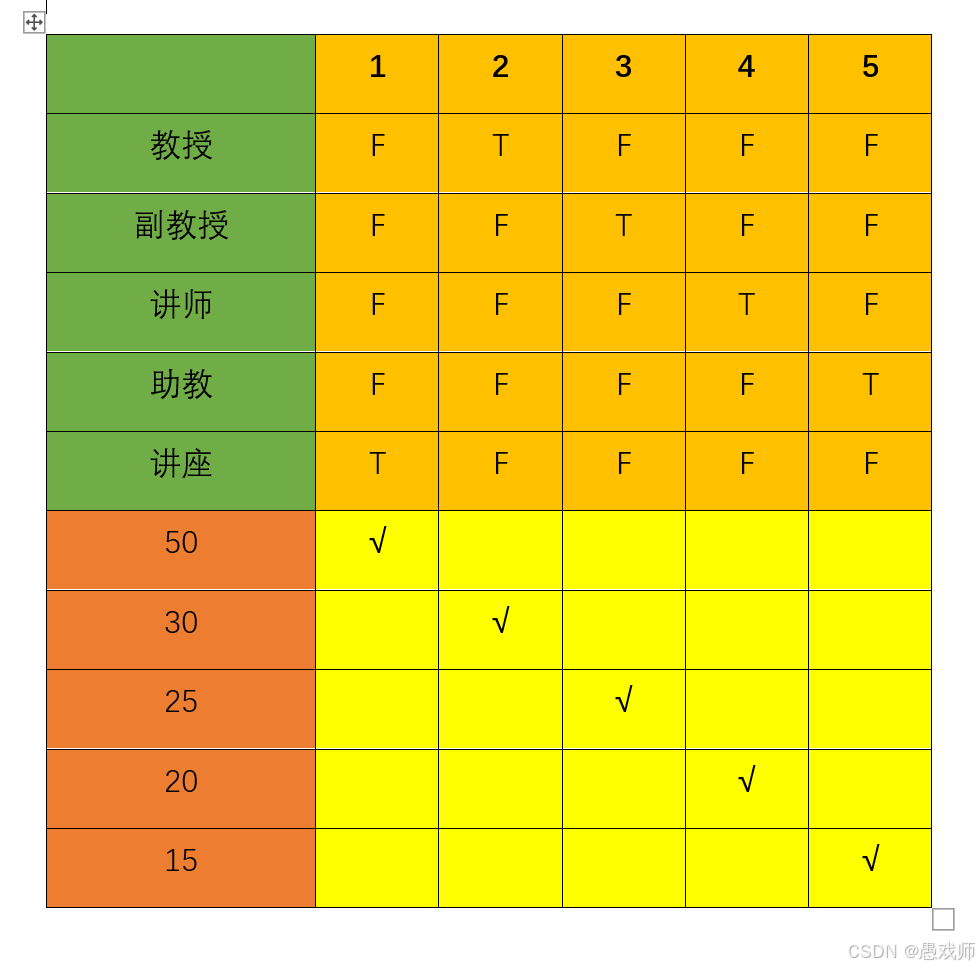

 判定表如下:



十四、判定树

1、判定树概述

判定树是一种​​树形结构模型​​,通过​​节点​​和​​分支​​表示条件判断与执行逻辑,广泛用于分类、决策和算法设计。图中展示了其核心组成:

  • ​根节点​​:起始判断条件(如“条件”框)。
  • ​内部节点​​:中间判断或操作(如“CASE条件”“循环条件”)。
  • ​叶节点​​:最终操作或结果(如“部分”“第三个任务”)。
  • ​分支​​:连接节点的路径,标注条件取值(如T/F值1~值n)。

2、例子





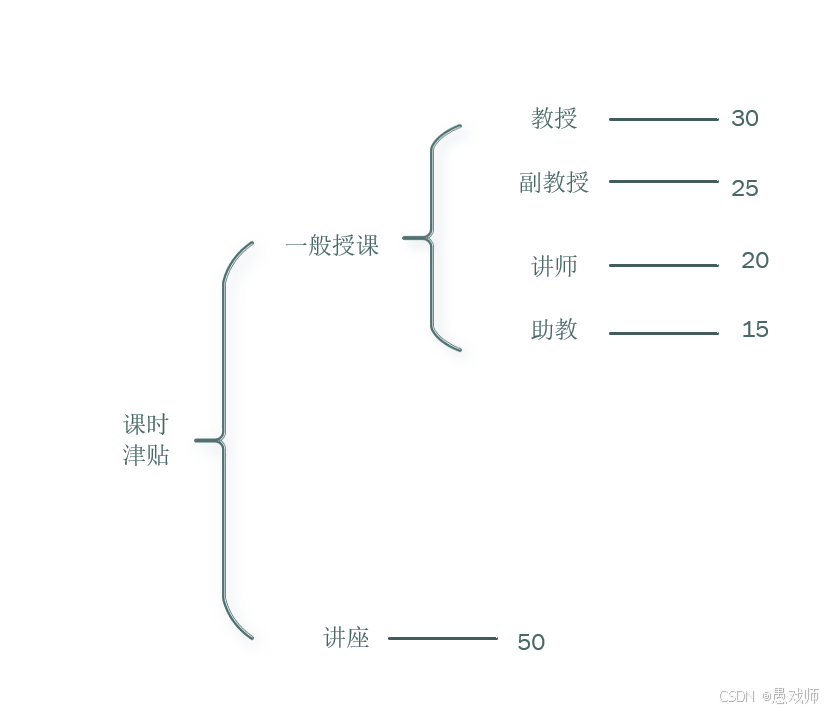

十五、McCabe环形复杂度方法​

​1. 基本概念​

​流图(Control Flow Graph)​

  • 简化的控制流模型,忽略具体操作细节,聚焦分支与循环结构:
  • ​结点​​:代码块或控制点,用圆表示,一个圆代表一条或多条语句。
  • ​边​​:无条件或有条件跳转路径,箭头线称为边,代表控制流。在流图中一条边必须终止于一个结点,即使这个结点并不代表任何语句。
  • ​区域​​:边与结点围成的闭合区域(含图外部区域)

​复合条件分解​
若条件中含布尔运算符(如 if (A && B)),需拆分为多个简单条件结点:

// 原始复合条件 → 分解为多个简单条件
if (A && B) { ... }
// 分解后流图:
// 结点1: if (A)
// 结点2:   if (B) → 分支语句
// 结点3: else → 结束

 2.流图映射

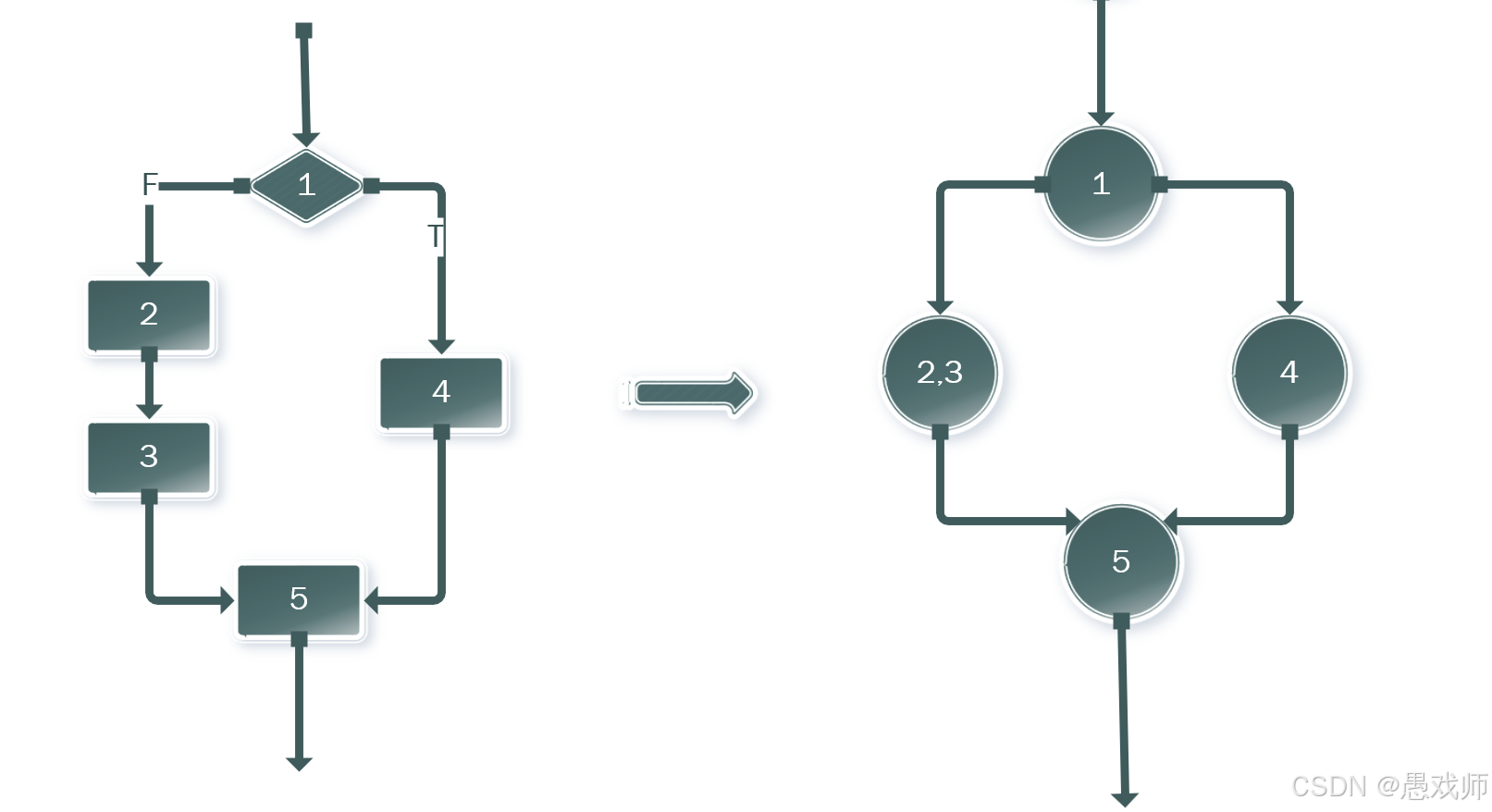

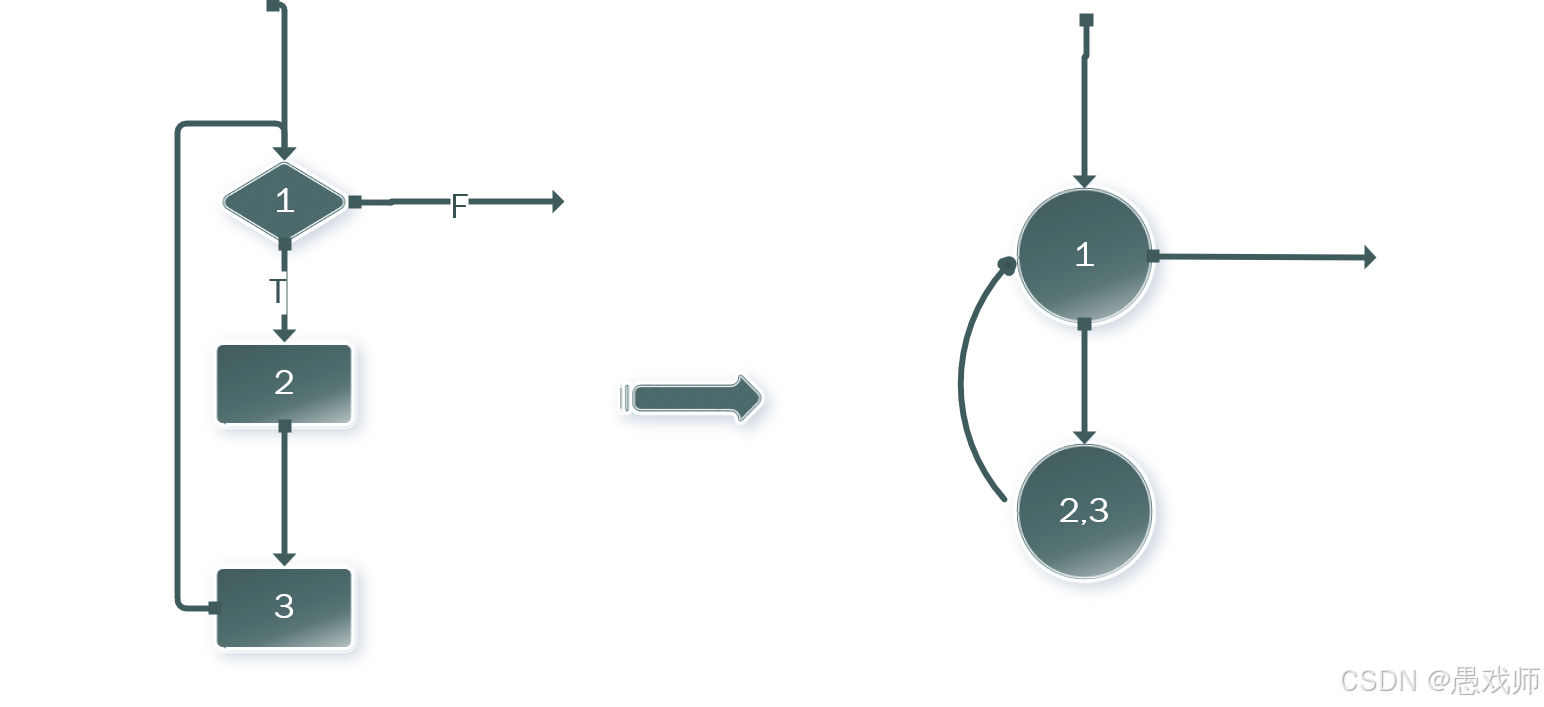

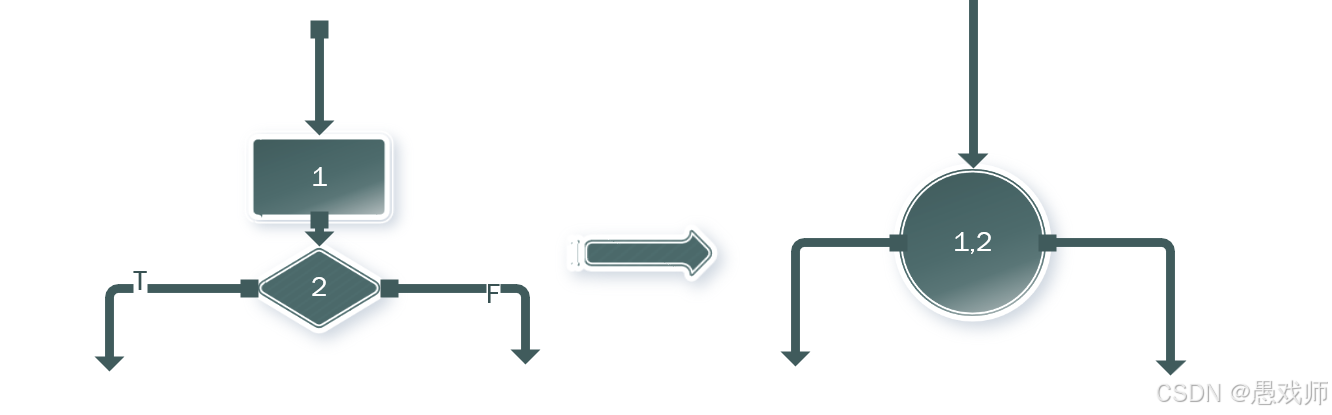

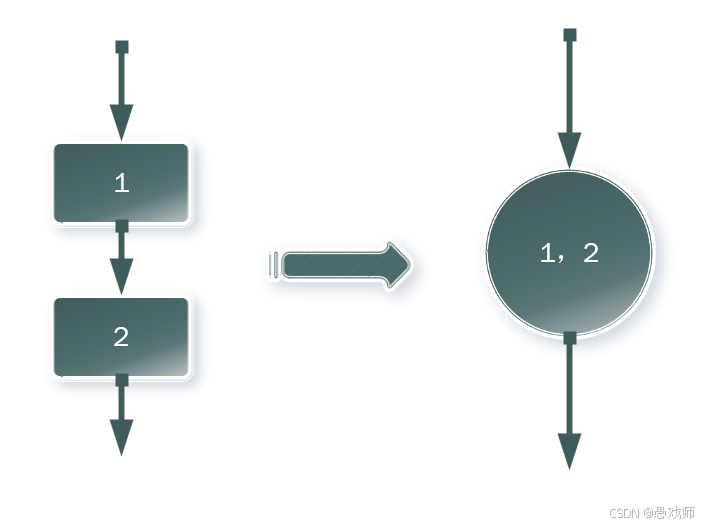

对于顺序结构,一个顺序处理序列和下一个选择或循环的开始语句,可以映射成流图中的一个结点。



对于选择结构,开始语句映射成一个结点;两条分支至少各映射成一个结点;结束映射成一个结点。



对于循环结构,开始和结束语句各映射成一个结点。

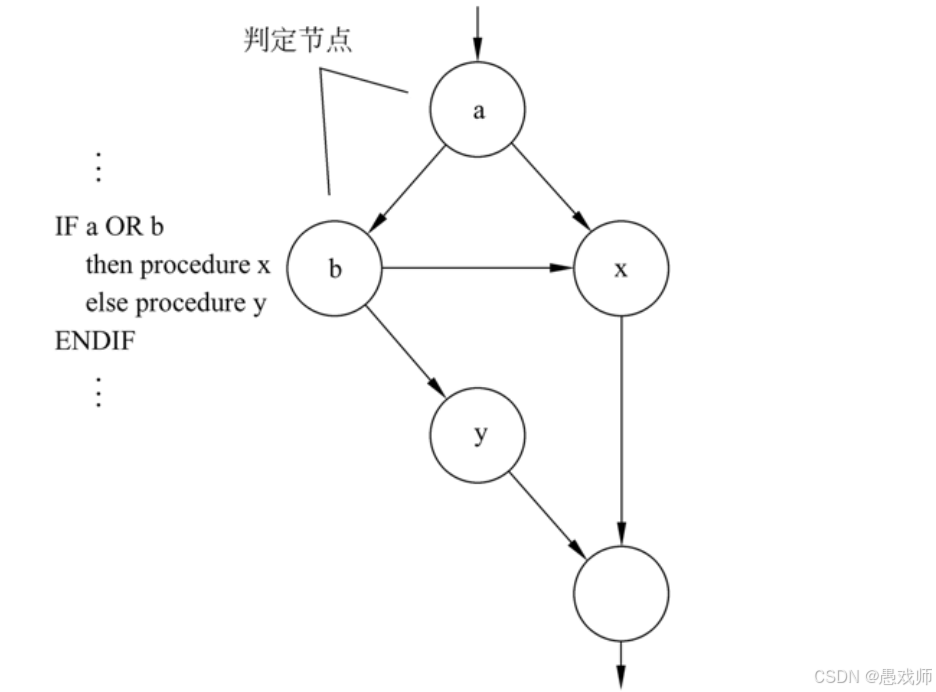

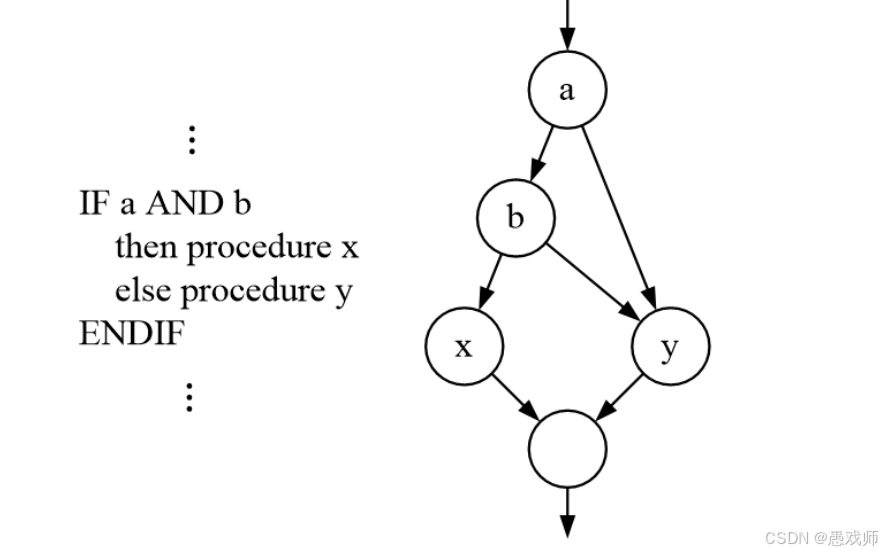

复合条件映射




​3. 环形复杂度计算​

通过流图计算控制流复杂度(三种等效公式):

公式 示例说明
​V(G) = 区域数​ 流图分为4个区域 → V(G)=4
​V(G) = E - N + 2​​(E边数,N结点数) E=11,N=8 → V(G)=11-8+2=5
​V(G) = P + 1​​(P判定节点数) 判定节点数4 → V(G)=4+1=5

4.例子
