虚拟仪器复习试题（满分100分）

一、填空题。（本题共10小题，15个填空，每空1分，共15分。）

1、一个完整的VI包括三个部分：( 前面板（控制控件：用户输入，参数设置；指示控件：显示输出）、程序框图（节点，端口，数据连线）、图标/连接口 )。
2、LabVIEW有四种类型的节点：（函数）、（ VI ）、

（结构）和（代码接口）

3、Sequence结构有（重叠式和平铺式）两种方式。

Chart和Graph区别

两者的数据组织和波形刷新方式不同

5、全局变量相对于局部变量的优点

在两个独立，同时运行的VI之间传递数据。

6、虚拟仪器的特点

1)软件定义，柔性结构，灵活组态，能够自由发挥。

2）集多种功能于一体，多功能多用途。

3）丰富的软件资源，极高的运行速度和庞大的存储空间，强大的分析处理能力。

4）操作简便，功能操作的单纯化和面板布置的简洁化。

5）开发难度低，效率高，周期短，成本低，缩小了系统尺寸，提高工作速度。

7、移位寄存器的用途是什么怎么初始化移位寄存器

答：①移位寄存器主要用于While循环和For循环，将上一次循环的值传给下一次循环。

还可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选择Add Element选项，可创建附加的左端口来存储前几次循环的值。

在循环外将初始值连到移位寄存器的左端口，有默认初值。

8、创建一个VI程序的步骤

答：(1)前面板的设计(工具模板和控件模板)。(2)框图程序的设计(工具模板和函数模板)并画出正确连线。(3)程序的运行和调试

【

{1}因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有  ）。
而While循环的数据出口的自动索引默认为（无  ）。
{2}使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。外层的For循环产生（行  ）元素，而内层的For循环产生（列）。
{3}利用（相关滤波）可以方便地从复杂的待测信号中分离出某一特定频率的信号。采样间隔是指（  一个连续采集的序列中，相邻两次采集之间的时间间隔  ）。
{4}虚拟仪器最核心的思想是（硬件实现的功能软件化），从而降低系统成本，增强系统功能与灵活性

{5}如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（动态链接库）功能实现数据采集

】

二、单项选择题。（本题共5小题，每个小题有四个选项，从中选出正确的选项，每小题2分，共10分。）

1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。（ D ）
A、该函数会对错误信息进行处理
B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告，且使程序终止运行。
D、该函数会直接将错误信息传递给error out。且会将自身函数发生的错误也一并加进去。

2、下列哪种说法是错误的（ B ）
A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的。
C、在LabVIEW中，VI程序的运行是数据流驱动的。
D、在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。

3、下列说法中哪种说法是正确的（ C ）
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件，1次也不执行
C、For循环当N<1时，1次都不执行
D、For循环可以嵌套，而While循环不可以嵌套

4、当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列哪种说法是错误的（  C   ）
A、可以减少尖峰噪声            B、增加噪声抑制
C、增大了尖峰噪声             D、增加共模信号抑制

5、下列哪种总线产品对PCI总线产品完全兼容。（  A ）
A、PXI总线                 B、GPIB总线
C、VXI总线                 D、RS-232串口总线

三、简答题。（本题共三个小题，每个小题5分，共15分。）

1、在LabVIEW中有哪三种用来创建和运行程序的摸板它们都有哪些用途

答：LabVIEW中有三种用来创建和运行程序的模板：工具模板，控制模板和函数模板。工具模板包括了程序的创建、修改和调试时用的工具；控制模板主要用于在前面板中添加指示器和控制器；而函数模板则用于创建框图程序，它包含了很多函数子模板。
2、VI子程序的连接端口的作用是如何来定义VI子程序的连接口答：VI子程序的连接口端口用于与主VI程序之间传递数据。定义VI子程序连接口时先选择子VI所需要的端口数，然后将前面板的指示器和控制器分配给每一个端口

3、虚拟仪器相对于传统仪器的优势

虚拟仪器系统-硬件模块化，软件集成化。

4、标准总线接口方式有哪五种

答：PC机总线的数据采集模块（PC-DAQ）、GBIP总线仪器、串口总线仪器、VXI总线仪器模块、PXI总线仪器模块等五种类型，也可以采用上述五种类型的任意组合。

程序分析题

Bundle by nam函数、index array函数、控件个数及实现功能

五、程序设计题。

一、使用公式节点

目的：创建一个VI，它用公式节点计算下列等式：

y1 = x 3 – x 2 + 5

y2 = m* x + b

x的范围是从0到10。可以对这两个公式使用同一个公式节点，并在同一个图表中显示结果。

前面板

图２－9　练习２－６的面板

打开一个新的前面板，按照上图（该图中包含运行结果）创建前面板中的对象。波形图显示对象用于显示等式的图形。该 VI使用两个数字式控制对象来输入m和b的值。

流程图

按照下图创建流程图。

图２－9　练习２－６的流程图

在创建某个输入或者输出端子时，必须给它指定一个变量名。这个变量名必须与公式节点中使用的变量名完全相符。

公式节点中，在边框上单击鼠标右键，在快捷菜单中选择Add Input，可以创建三个输入端子。在快捷菜单中选择Add Output，创建输出端子。

x的范围是从0到10（包括10），就必须连接11到计数端子。

Build Array （Functions»Array）——在这个例子中，它用于将两个数据构成数组形式提供给一个多曲线的图形中。通过用变形工具拖拉边角就可以创建两个输入端子。

返回前面板，尝试给m和b赋以不同的值再执行该 VI。
把该VI保存为 LabVIEW/Activity 目录下的。

练习 2-6 结束。

字符串4中显示方式

labview中，在字符串控件上单击鼠标右键，会发现有几种显示方式：正常显示、/代码显示、密码显示和十六进制显示。

使用 Case结构

目的：创建一个VI以检查一个数值是否为正数。如果它是正的，VI就计算它的平方根，反之则显示出错。

前面板

1. 打开一个新的前面板，并按照下图所示创建对象。控制对象用于输入数值，显示对象用于显示该数值的平方根。

流程图

２．照下图创建流程图。

图２－６　练习２－４的面板和流程图

3.从Functions»Structures中选择一个 Case结构，并放置在在流程图中。Case 结构是一个可以改变大小的方框。先来做Ture的情况，照流程图上半部分构造。

aGreater Or Equal To 0 函数（Functions»Comparison）——如果输入数值大于或者等于0就会返回一个TRUE值。

bSquare Root 函数（Functions»Numeric）——返回输入数值的平方根。

c连好线

d点击Case框的选择按钮，转入False情况编程

e数值常数（Functions»Numeric）——这里用于显示错误的代数值。

fOne Button Dialog函数（Functions»Time & Dialog）——在这里它用于显示一个对话框，内容是Error...。

g字符串常数 (Functions»String)——用Edit Text Tools在对话框中输入字符串。

h该VI在TRUE或者FALSE情况下都会执行。如果输入的数值大于等于0，VI会执行TRUE Case，返回该数的平方根，否则将会输出－，并显示一个对话框，内容为Error...。

4.返回前面板，运行该VI。修改标签为Number的数字式控制对象的数值，分别尝试一个正数和负数。注意，当把数字式控制对象的值改为负数时，LabVIEW会显示Case结构的FALSE Case中设置的出错信息。

5.保存该 VI 到LabVIEW\Activity 目录中的Square 。

图形控件

Chart和Graph的比较

目的：创建一个VI，用Chart和Graph分别显示40个随机数产生的曲线，比较程序的差别。

前面板及流程图如下

图４－1 Chart和Graph的比较

显示的运行结果是一样的。但实现方法和过程不同。在流程图中可以看出，Chart产生在循环内，每得到一个数据点，就立刻显示一个。而Graph在循环之外，40个数都产生之后，跳出循环，然后一次显示出整个数据曲线。从运行过程可以清楚地看到这一点。

值得注意的还有For循环执行40次，产生的40个数据存储在一个数组中，这个数组创建于For循环的边界上（使用自动索引功能）。在For循环结束之后，该数组就将被传送到外面的Graph。仔细看流程图，穿过循环边界的连线在内、外两侧粗细不同，内侧表示浮点数，外侧表示数组。

一、填空题。
3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。
4、而While循环的数据出口的自动索引默认为（无）。
5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。外层的For循环产生（行）元素，而内层的For循环产生（列）。
9、顺序结构有（重叠式和平铺式）两种方式。

二、单项选择题。

3、下列说法中哪种说法是正确的？（ C ）
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件，1次也不执行
C、For循环当N<1时，1次都不执行
D、For循环可以嵌套，而While循环不可以嵌套

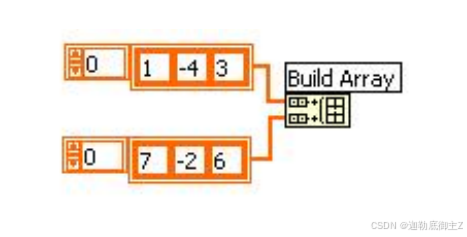

8、当连接输入被勾上时，下面程序框图中创建数组（Build Array）函数的输出是什么？ [ C ]

(A) 一维数组{1, 7, -4, -2, 3, 6}

； (B) 二维数组{{1, -4, 3, 0}, {7, -2, 6}}；

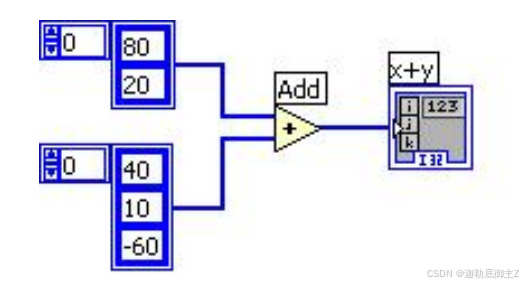

9、下面数组加法的计算结果是多少？ [ B ]

(A) 一维数组{80, 20, 40, 10, -60}

； (B) 一维数组{120, 30}；

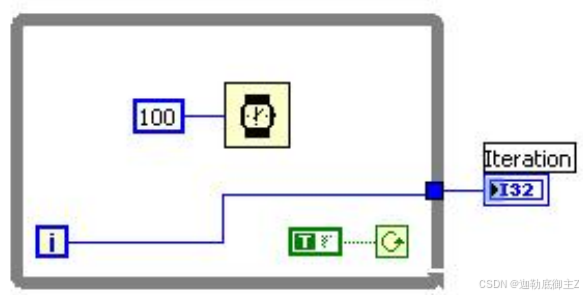

10、对于下面的程序框图，哪个描述是正确的？ [ D ]

(A) 循环会执行一次，计数接线端会输出数值0；

(B) 循环不会执行，计数接线端会返回一个空数值（Null）；

(D) 循环会执行无限次，程序只能人为中止。

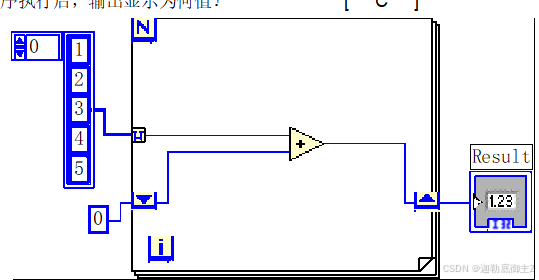

15、下面的框图程序执行后，输出显示为何值？ [ C ]

(A) 一维数组{1 2 3 4 5}； (B) 一维数组{1 3 6 10 15};

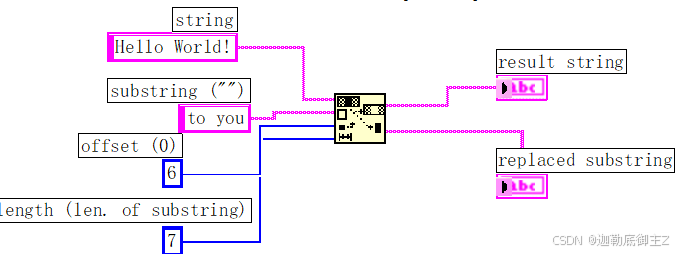

16、下面的程序执行后，输出结果字符串result string显示什么？ [ C ]

(A) Helloto you!; (B) Hello Wto you;

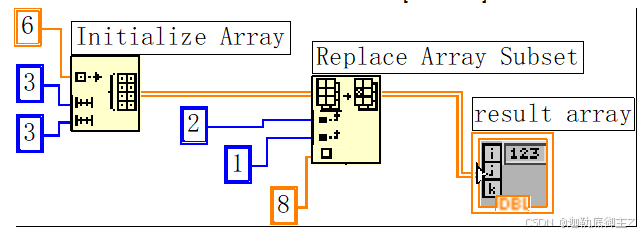

19、下列程序执行后，所得到的结果数组 result array 将为下列哪个数组？ [ C ]

(A) 二维数组 {{6, 3, 3};{2, 1, 8}}; (B) 二维数组 {{6,6,6};{8,6,6};{6,6,6}}；

20、在即时帮助窗口中，某子VI的一个输入端名字是粗体，那么下面的描述哪些是正确的？（多选） [ C, D ]

(A) 输入值须为标量; (B) 输入为推荐，不是必需;

三、解答题：

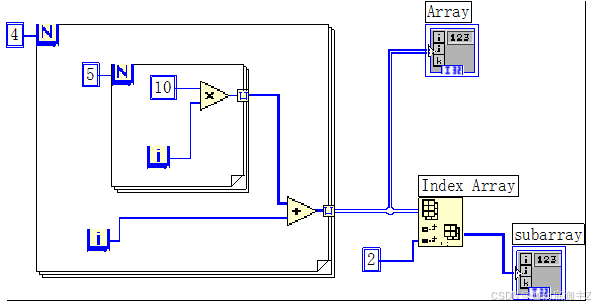

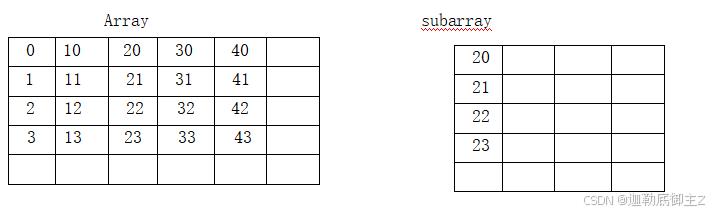

1、如下程序执行后，请写出输出数组Array 和 subarray 的所有元素。

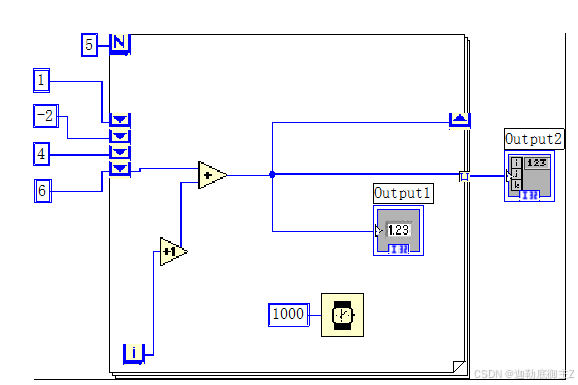

2、下图所示的程序执行后，前面板两个输出显示Output1和Output2各是什么类型的数据？具体数值是多少？

解答：Output1输出标量数值，在循环执行过程中依次显示7、6、1、5、12；而 Output2在循环执行完以后，输出一维数组 {7,6,1,5,12}。

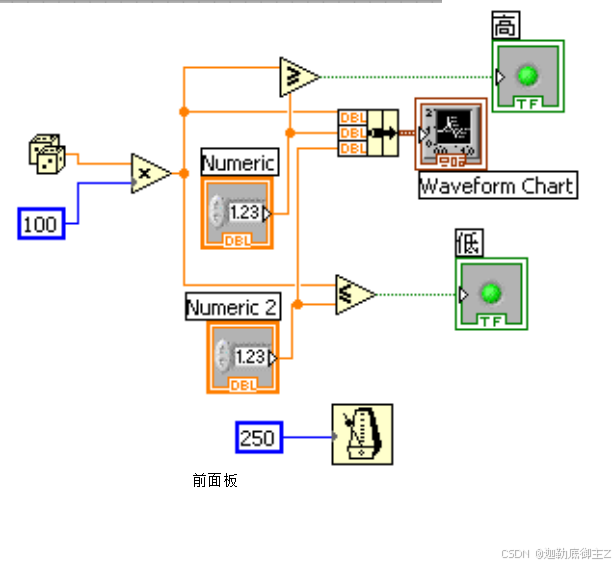

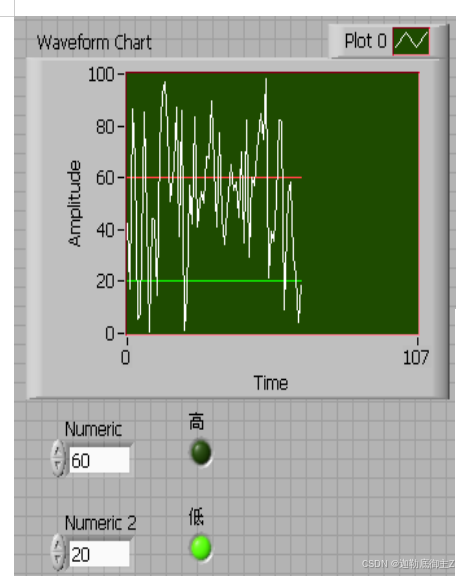

2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。并将其上下限也一并在波形中表示出来。

答案：

一、自动索引对for和while循环的特点

在默认情况下，对于每个连接到For循环的数组都会执行自动索引功能。

在默认情况下，对于每个连接到While循环的数组都不会执行自动索引功能

二、Bundle By Name的含义

使用Bundle By Name可以访问现有的簇，但不能创建新簇；它只能改变一个已经存在的簇内的元素值，同时必须给Bundle By Name图标中间的输入端子一个输入以申明要替换其元素的簇。Unbundle By Name可返回指定名称的簇元素，不必考虑簇的序和大小。

三、变量的控制型和显示型的特点？连线的颜色粗细、变量外观能看出哪些信息？

显示对象和控制对象都是前面板上的控件

显示对象：有输入端子而无输出端子，后者正好相反，它们分别相当于普通编程语言中的输出参数和输入参数。

数值常数对象可以看成是控制对象的一个特例。

一个对象应当是显示对象还是控制对象必须弄清楚，否则无法正确连线。有时他们的图标是相似或相同的，可以根据需要明确规定它是显示对象还是控制对象。方法是将鼠标移到图标上，然后点右键，可出现快速菜单。如果菜单中有Chang to Control,说明这是一个显示对象，可以根据需要，将其变为控制对象。如果菜单中有Chang to Indicator ,说明这是一个控制对象，也可以根据需要，将其变为显示对象。

不同颜色、线型代表不同的数据类型。线型为波折号的虚线表示坏线。（整形数蓝色）（浮点数橙色）（逻辑量绿色）（字符串粉色）（文件路径青色）其他还有动态数据、簇、图像、波形等

四、簇的特点

簇（Cluster）是另一种数据类型，它的元素可以是不同类型的数据。

1 簇中可以包含任意类型的数据。

2 一个簇中的对象必须全部是控制型，或全是显示型。

3 簇不能在程序运行时添加新元素。

4 簇的元素有一个序，它与簇内元素的位置无关

五、常用快捷键

Shift-单击选取多个对象；将对象添加到当前选择之中。

Shift-单击（拖曳）沿轴线移动对象。

Ctrl-鼠标滚轮依次浏览条件、事件或层叠式顺序结构的子程序框图。

六、XY Graph 、 Graph 、 Chart 三者的差别
