Palladium Z2 Overview

Cadence Palladium Z2 是 Cadence 推出的企业级硬件仿真加速平台，旨在应对复杂 SoC 设计的验证挑战。以下是其核心特性及行业影响：

‌- 性能与容量提升‌
- 对比上一代产品，Palladium Z2 的容量提升 2 倍，性能提高 1.5 倍‌。
- 基于自定制硬件仿真处理器，支持业界最快的编译速度，可实现 100 亿门级 SoC 设计在 10 小时内完成编译‌。

-‌ 行业认可‌

Palladium Z2 通过高效编译、多模块并行验证及创新功能，成为复杂 SoC 设计验证的关键工具，助力企业应对日益增长的系统复杂度与软件开发需，芯片规模越来越大，仿真速度制约了验证进度，palladium因此被越来越多的使用。

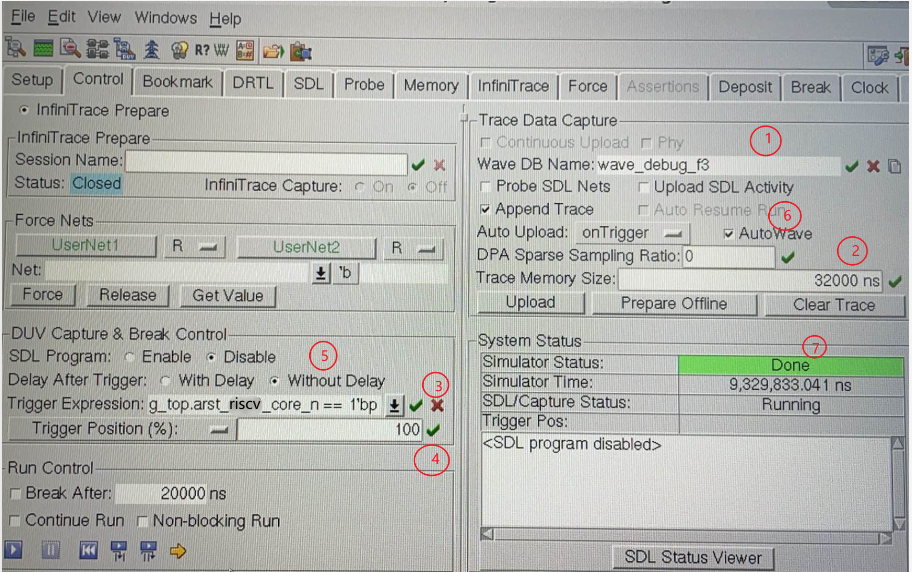

下图是PalladiumZ2 抓取波形的配置页面，可以通过 GUI 页面来配置也可以使用命令行的方式来配置，这里先会介绍 GUI 界面抓取波形的常用按钮。后面会介绍使用命令行的方式来抓取波形，毕竟命令行的方式更加灵活，可以在 TCL 脚本中进行配置。

在这里插入图片描述

设置波形抓取后要保存到的文件名称
一共可以抓取的时长(根据抓取信号的多少，可以抓取波长的时间不同)
设置触发的条件，1'bp表示当信号arst_riscv_core_n 为上升沿的时候trigger波形开始抓取，这个时候 EMU 平台停止运行，等待用户输入命令，比如run 100us 来产生波形
设置前后抓取比例，后面会介绍
设置是否在trigger点准确抓取，如果选择为With Delay, 会在trigger点后面的一段cycle之后才停下来，这个时候想抓取的点可能已经错过，如果选择Without Delay 的缺点是，EMU 运行将会变慢
选择AutoWave 之后，在trigger条件开始之后开始抓取波形，抓取完成之后会自动打开波形

这里开始介绍使用命令行的方式来抓取波形的设置。

database -open wave_debug
probe -create -depth all .  # 可以抓取所有信号，有时不一定生效可以加上具体的名字
probe -create -depth all riscv_top_wrapper

在抓取波形的时候我们需要在特定的点去抓，比如当某个信号或者某个寄存器的值变化，或者变成特定的值之后，才去抓取波形，
这时即可以使用 trigger 机制，如下所示，当监控到 top.dut.demo 的值变为 4‘b1000(一共4bits数据) 之后就停下
来准备去抓波形。

sdl -expression {top.dut.demo  == 4'b1000}
sdl -expression {riscv_top_wrapper.u_riscv_top.u_crg_top.inst_crg_apb_cfg.riscv1_itm_rst_mode == 4'b1000}

为了方便查看波形，我们有时需要在trigger 点的前后都抓取一部分波形，Palladium 设置从断点开始dump长度及前后比例使用
下面的命令：

xeset traceMemSize {500 us}   # 设置抓取时长
xeset triggerPos 30  # 设置抓取比例

有时我们不需要抓取所有信号的波形，只需要抓取部分即可，这时可以通过下面命令来配置：

probe -create top.dut -depth 4
run
database -upload

如果打开palladium时已经加-fsdb，这时workdir目录下已经有fsdb文件。

波形抓取成功后，可以看到目录 wave_debug.phy 和 wave_debug.shm 两个目录，然后使用下面命令即可打开波形
simvision &wave_debug.shm 即可
