使用PX4，gazebo，mavros为旋翼添加下视的相机（仿真采集openrealm数据集-第一步）

发布于：2025-04-09 ⋅ 阅读:(55) ⋅ 点赞:(0)

目录

一.方法一（没成功）

1.运行PX4

2.运行mavros通讯

3.启动仿真世界和无人机

（1）单独测试相机

（2）make px4_sitl gazebo启动四旋翼iris无人机

二.方法二（成功）

1.通过 roslaunch 启动

2.运行rostopic list和rosnode list有gazebo节点和相关话题

3.如何修改iris.sdf，我应该在iris的哪里添加相机呢？

一、添加相机的位置

在哪里添加？

二、修改后的 iris.sdf

三、代码说明

四、总结

4.检查相机是否符合要求

三.解释和分析上述 iris.sdf 文件的内容，包括其结构、语法和每个部分的含义

一、SDF 文件总体结构与语法

1. 文件头

2. 模型定义

二、主要组成部分分析

1.

- 物理部件

示例：base_link（主体）

示例：rotor_0（旋翼）

示例：camera_link（相机）

2. - 关节

示例：rotor_0_joint

示例：camera_joint

3. - 插件

示例：motor_model（电机）

4. - 外部模型

三、语法规则

四、整体功能分析

五、总结

四.sdf模型坐标系是什么，gazebo仿真世界坐标系是什么

一、SDF 模型坐标系

定义

在 iris.sdf 中的体现

特点

二、Gazebo 仿真世界坐标系

定义

在仿真中的体现

特点

三、两者的关系

四、示例分析（基于 iris.sdf）

模型坐标系

世界坐标系

验证

五、语法与配置要点

五.如何知道世界坐标系的原点和xyz方向，如何知道模型坐标系的原点和xyz方向

一、确定 Gazebo 世界坐标系的原点和 XYZ 方向

1. 世界坐标系的定义

2. 如何确认原点和方向

方法 1：检查世界文件

方法 2：通过 Gazebo GUI 可视化

方法 3：检查 /gazebo/model_states

二、确定 SDF 模型坐标系的原点和 XYZ 方向

1. 模型坐标系的定义

2. 如何确认原点和方向

方法 1：分析 SDF 文件

方法 2：Gazebo GUI 可视化

方法 3：检查传感器数据

三、两者的关系与验证

四、总结

世界坐标系

模型坐标系

实用建议

六.依然是坐标系问题

一、解释 /gazebo/model_states 输出

命令与输出

输出内容

分析

总结

二、Gazebo GUI 中坐标轴颜色对应

操作

颜色与 XYZ 的对应

三、rotor_0 在右前方，模型坐标系的 XYZ 方向

rotor_0 的位置

模型坐标系的 XYZ 方向

验证

四、综合分析

五、建议

一.方法一（没成功）

1.运行PX4

make px4_sitl gazebo

默认启动的是iris四旋翼模型

2.运行mavros通讯

roslaunch mavros px4.launch fcu_url:="udp://:14540@127.0.0.1:14557"

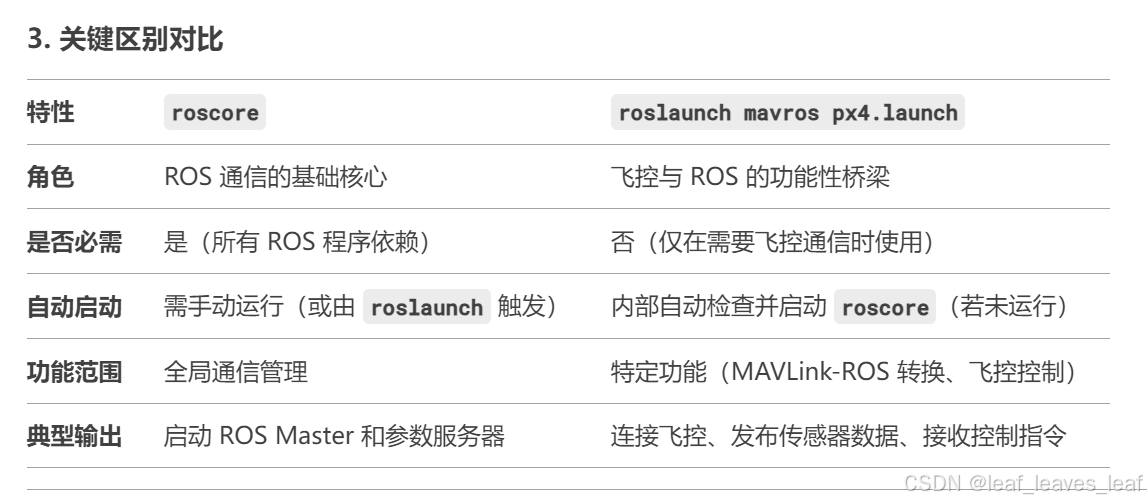

“Gazebo ROS 插件未初始化”意味着 Gazebo 仿真器无法正确与 ROS（Robot Operating System）通信，导致 ROS 插件（如 libgazebo_ros_camera.so）无法加载或发布话题。这种情况通常会表现为你在 rostopic list 中看不到预期的传感器话题（如 /downward_camera/image_raw），或者 rosnode list 中缺少 /gazebo 节点。以下是问题的原因分析、排查步骤和解决方法。

3.启动仿真世界和无人机

（1）单独测试相机

~/test_camera/test_camera.sdf代码为：

<sdf version="1.6">
  <world name="test_world">
    <model name="camera_test">
      <link name="camera_link">
        <pose>0 0 0 0 0 0</pose>
        <inertial>
          <mass>0.01</mass>
          <inertia>
            <ixx>1e-05</ixx>
            <ixy>0</ixy>
            <ixz>0</ixz>
            <iyy>1e-05</iyy>
            <iyz>0</iyz>
            <izz>1e-05</izz>
          </inertia>
        </inertial>
        <sensor name="test_camera" type="camera">
          <always_on>true</always_on>
          <update_rate>10.0</update_rate>
          <camera>
            <horizontal_fov>1.047</horizontal_fov>
            <image>
              <width>640</width>
              <height>480</height>
              <format>R8G8B8</format>
            </image>
            <clip>
              <near>0.1</near>
              <far>1000</far>
            </clip>
          </camera>
          <plugin name="camera_plugin" filename="libgazebo_ros_camera.so">
            <ros>
              <namespace>/test_camera</namespace>
            </ros>
            <frame_name>camera_link</frame_name>
            <cameraName>test_camera</cameraName>
          </plugin>
        </sensor>
      </link>
    </model>
  </world>
</sdf>

不要直接用 gazebo 命令，而是通过 ROS 启动：

rosrun gazebo_ros gazebo ~/test_camera/test_camera.sdf

  • rosrun gazebo_ros gazebo = 启动 Gazebo + 启用 ROS 接口。

即可成功出现gazebo节点和相关话题

中间的某一步export

leaf@LAPTOP-NI05EP5K:~$ find /usr/lib /opt/ros -name "libCameraPlugin.so"
/usr/lib/x86_64-linux-gnu/gazebo-11/plugins/libCameraPlugin.so
leaf@LAPTOP-NI05EP5K:~$ ldd /opt/ros/noetic/lib/libgazebo_ros_camera.so | grep libCameraPlugin
        libCameraPlugin.so => not found
leaf@LAPTOP-NI05EP5K:~$ export LD_LIBRARY_PATH=/usr/lib/x86_64-linux-gnu/gazebo-11/plugins:$LD_LIBRARY_PATH
leaf@LAPTOP-NI05EP5K:~$ ldd /opt/ros/noetic/lib/libgazebo_ros_camera.so | grep libCameraPlugin
        libCameraPlugin.so => /usr/lib/x86_64-linux-gnu/gazebo-11/plugins/libCameraPlugin.so (0x00007fe3b6f25000)
leaf@LAPTOP-NI05EP5K:~$ cat gazebo_log.txt
WARNING: Package name "MSTC_Star_update" does not follow the naming conventions. It should start with a lower case letter and only contain lower case letters, digits, underscores, and dashes.
WARNING: Package name "MSTC_Star_update" does not follow the naming conventions. It should start with a lower case letter and only contain lower case letters, digits, underscores, and dashes.
WARNING: Package name "MSTC_Star_update" does not follow the naming conventions. It should start with a lower case letter and only contain lower case letters, digits, underscores, and dashes.
leaf@LAPTOP-NI05EP5K:~$ ldd /opt/ros/noetic/lib/libgazebo_ros_camera.so | grep libCameraPlugin
        libCameraPlugin.so => /usr/lib/x86_64-linux-gnu/gazebo-11/plugins/libCameraPlugin.so (0x00007f77cf450000)



清理所有节点进程

killall -9 gzserver gzclient roslaunch rosmaster
leaf@LAPTOP-NI05EP5K:~/test_camera$ killall -9 gzserver gzclient roslaunch rosmaster
gzserver: no process found
gzclient: no process found
roslaunch: no process found

（2）make px4_sitl gazebo启动四旋翼iris无人机

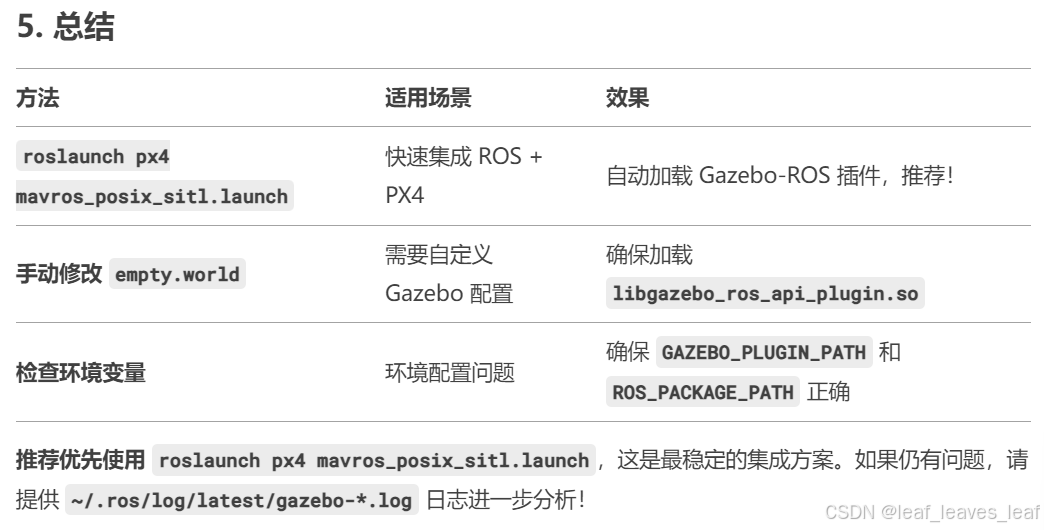

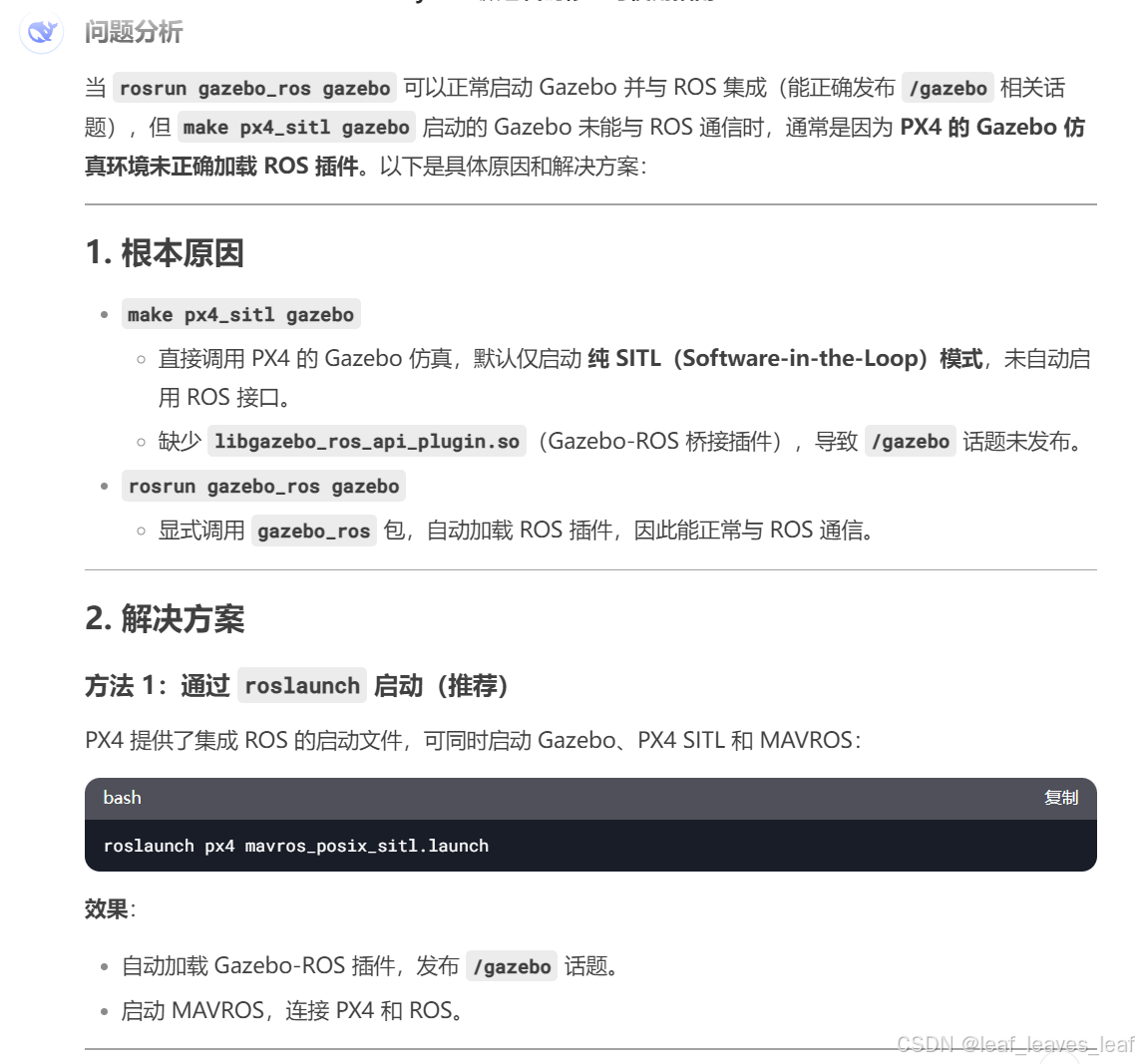

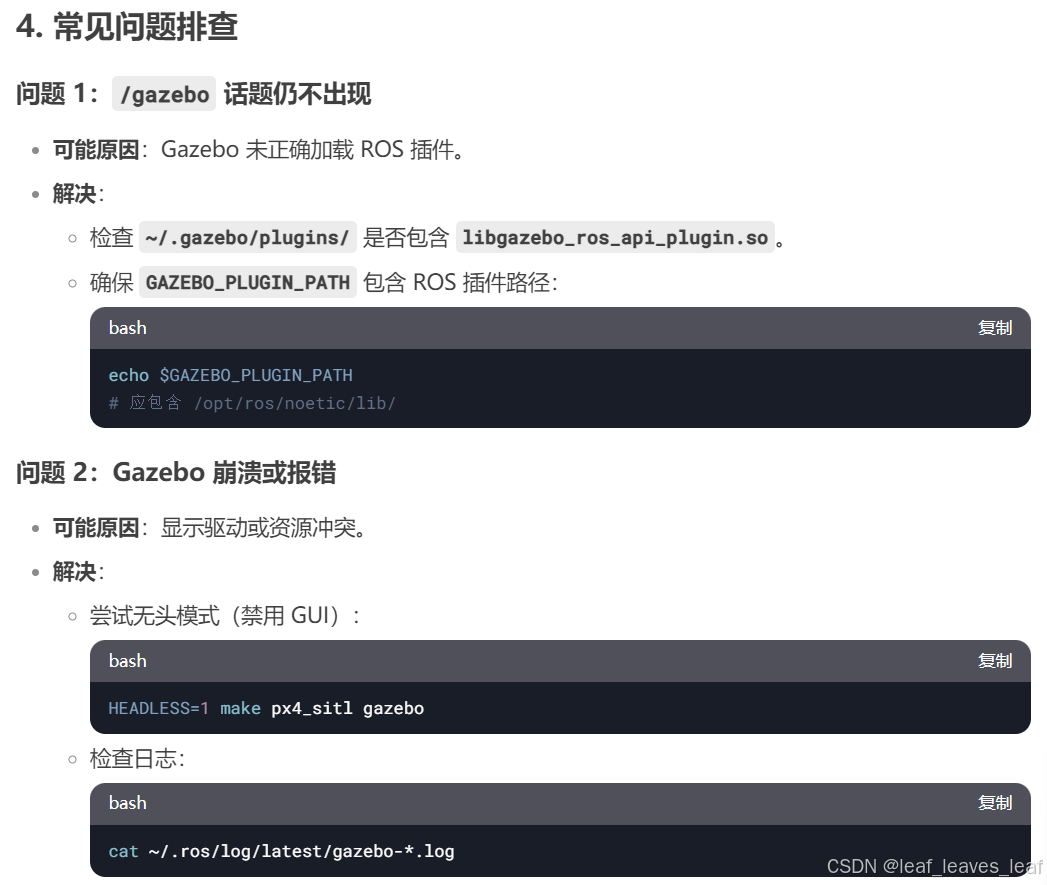

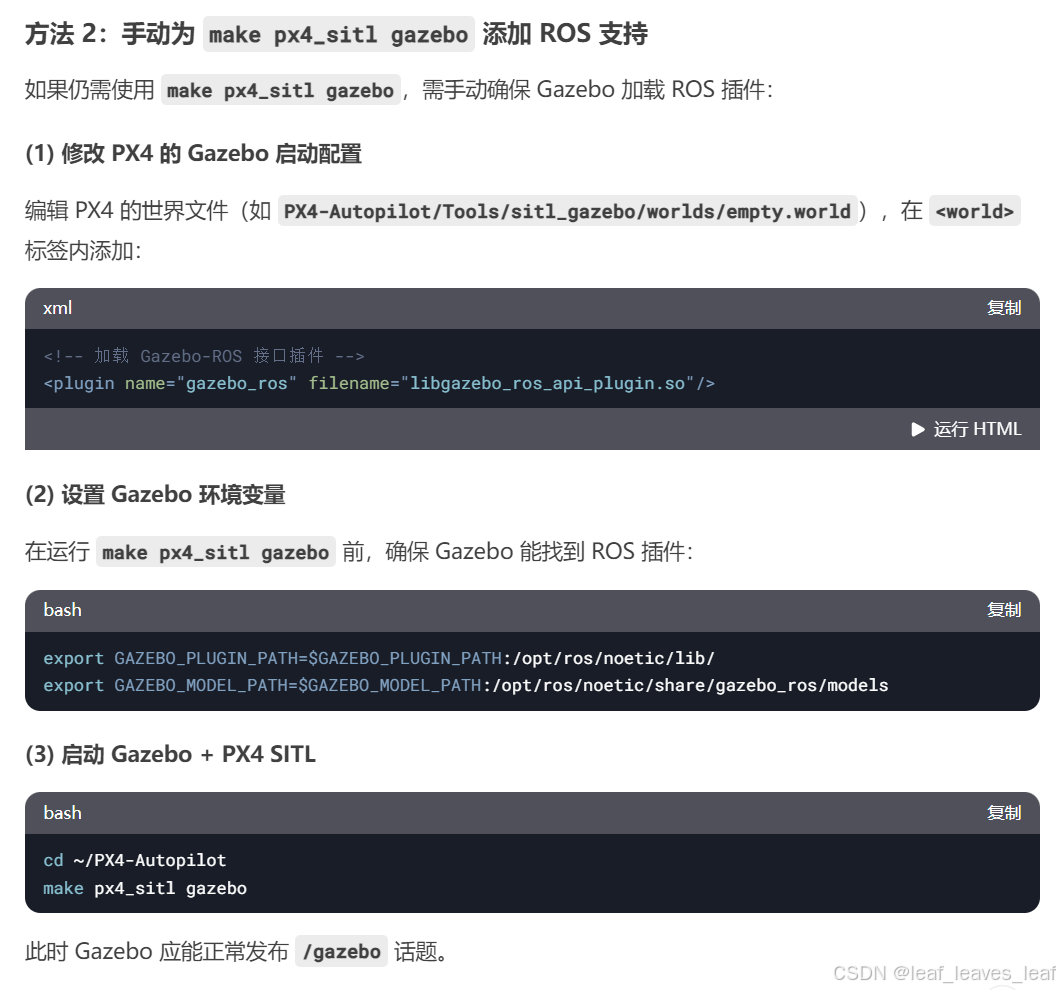

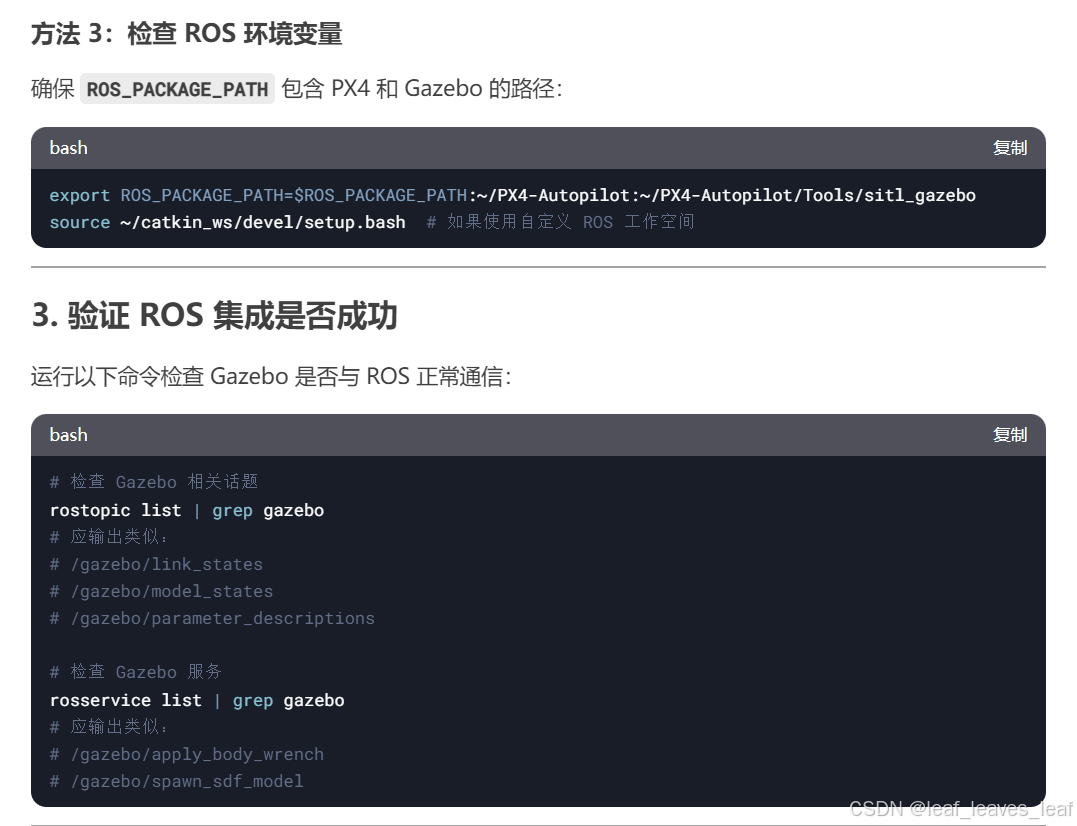

从你的反馈来看，问题已经非常清晰：rosrun gazebo_ros gazebo 可以成功启动 Gazebo 并与 ROS 集成，而 make px4_sitl gazebo 虽然启动了 Gazebo 和 PX4 仿真，但未能正确与 ROS 集成，导致 /gazebo 节点和话题未出现。以下是分析和最终解决方案。

二.方法二（成功）

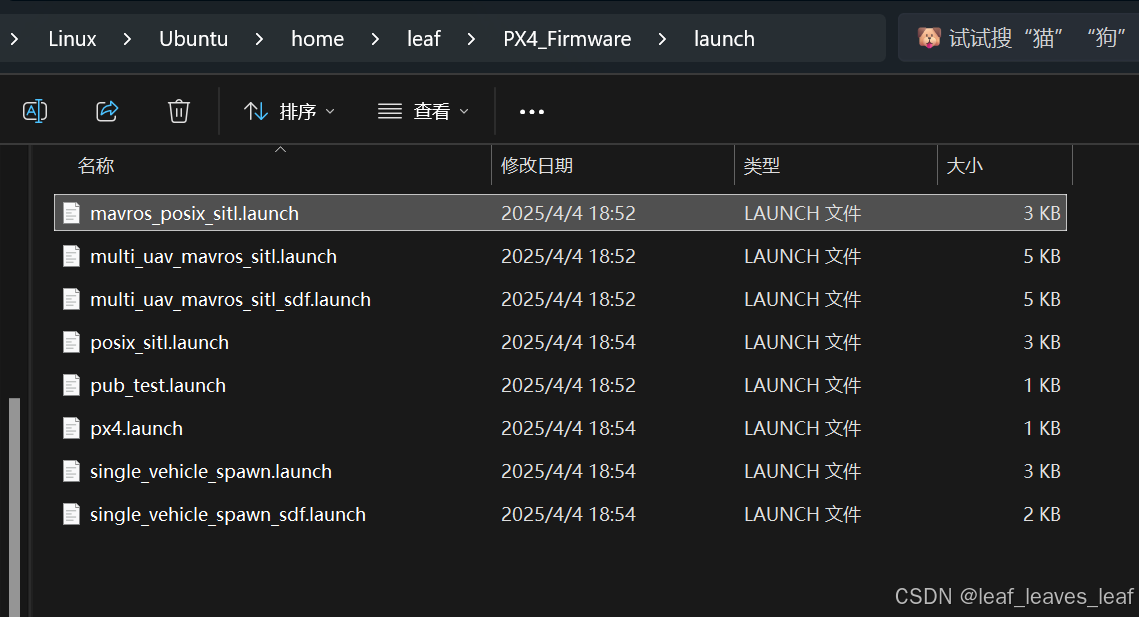

1.通过 roslaunch 启动

PX4 提供了集成 ROS 的启动文件，可同时启动 Gazebo、PX4 SITL 和 MAVROS：

roslaunch px4 mavros_posix_sitl.launch



效果：

  • 自动加载 Gazebo-ROS 插件，发布 /gazebo 话题。

  • 启动 MAVROS，连接 PX4 和 ROS。

2.运行rostopic list和rosnode list有gazebo节点和相关话题

leaf@LAPTOP-NI05EP5K:~$ rostopic list
/clock
/diagnostics
/gazebo/link_states
/gazebo/model_states
/gazebo/parameter_descriptions
/gazebo/parameter_updates
/gazebo/performance_metrics
/gazebo/set_link_state
/gazebo/set_model_state
/mavlink/from
/mavlink/gcs_ip
/mavlink/to
/mavros/actuator_control
/mavros/adsb/send
/mavros/adsb/vehicle
/mavros/altitude
/mavros/battery
/mavros/cam_imu_sync/cam_imu_stamp
/mavros/camera/image_captured
/mavros/cellular_status/status
/mavros/companion_process/status
/mavros/debug_value/debug
/mavros/debug_value/debug_float_array
/mavros/debug_value/debug_vector
/mavros/debug_value/named_value_float
/mavros/debug_value/named_value_int
/mavros/debug_value/send
/mavros/esc_info
/mavros/esc_status
/mavros/esc_telemetry
/mavros/estimator_status
/mavros/extended_state
/mavros/fake_gps/mocap/tf
/mavros/geofence/waypoints
/mavros/global_position/compass_hdg
/mavros/global_position/global
/mavros/global_position/gp_lp_offset
/mavros/global_position/gp_origin
/mavros/global_position/local
/mavros/global_position/raw/fix
/mavros/global_position/raw/gps_vel
/mavros/global_position/raw/satellites
/mavros/global_position/rel_alt
/mavros/global_position/set_gp_origin
/mavros/gps_input/gps_input
/mavros/gps_rtk/rtk_baseline
/mavros/gps_rtk/send_rtcm
/mavros/gpsstatus/gps1/raw
/mavros/gpsstatus/gps1/rtk
/mavros/gpsstatus/gps2/raw
/mavros/gpsstatus/gps2/rtk
/mavros/hil/actuator_controls
/mavros/hil/controls
/mavros/hil/gps
/mavros/hil/imu_ned
/mavros/hil/optical_flow
/mavros/hil/rc_inputs
/mavros/hil/state
/mavros/home_position/home
/mavros/home_position/set
/mavros/imu/data
/mavros/imu/data_raw
/mavros/imu/diff_pressure
/mavros/imu/mag
/mavros/imu/static_pressure
/mavros/imu/temperature_baro
/mavros/imu/temperature_imu
/mavros/landing_target/lt_marker
/mavros/landing_target/pose
/mavros/landing_target/pose_in
/mavros/local_position/accel
/mavros/local_position/odom
/mavros/local_position/pose
/mavros/local_position/pose_cov
/mavros/local_position/velocity_body
/mavros/local_position/velocity_body_cov
/mavros/local_position/velocity_local
/mavros/log_transfer/raw/log_data
/mavros/log_transfer/raw/log_entry
/mavros/mag_calibration/report
/mavros/mag_calibration/status
/mavros/manual_control/control
/mavros/manual_control/send
/mavros/mission/reached
/mavros/mission/waypoints
/mavros/mocap/pose
/mavros/mount_control/command
/mavros/mount_control/orientation
/mavros/mount_control/status
/mavros/nav_controller_output
/mavros/obstacle/send
/mavros/odometry/in
/mavros/odometry/out
/mavros/onboard_computer/status
/mavros/param/param_value
/mavros/play_tune
/mavros/px4flow/ground_distance
/mavros/px4flow/raw/optical_flow_rad
/mavros/px4flow/raw/send
/mavros/px4flow/temperature
/mavros/radio_status
/mavros/rallypoint/waypoints
/mavros/rc/in
/mavros/rc/out
/mavros/rc/override
/mavros/setpoint_accel/accel
/mavros/setpoint_attitude/cmd_vel
/mavros/setpoint_attitude/thrust
/mavros/setpoint_position/global
/mavros/setpoint_position/global_to_local
/mavros/setpoint_position/local
/mavros/setpoint_raw/attitude
/mavros/setpoint_raw/global
/mavros/setpoint_raw/local
/mavros/setpoint_raw/target_attitude
/mavros/setpoint_raw/target_global
/mavros/setpoint_raw/target_local
/mavros/setpoint_trajectory/desired
/mavros/setpoint_trajectory/local
/mavros/setpoint_velocity/cmd_vel
/mavros/setpoint_velocity/cmd_vel_unstamped
/mavros/state
/mavros/statustext/recv
/mavros/statustext/send
/mavros/sys_status
/mavros/target_actuator_control
/mavros/terrain/report
/mavros/time_reference
/mavros/timesync_status
/mavros/trajectory/desired
/mavros/trajectory/generated
/mavros/trajectory/path
/mavros/tunnel/in
/mavros/tunnel/out
/mavros/vfr_hud
/mavros/vision_pose/pose
/mavros/vision_pose/pose_cov
/mavros/vision_speed/speed_twist_cov
/mavros/wind_estimation
/move_base_simple/goal
/rosout
/rosout_agg
/test_camera/camera_info
/test_camera/image_raw
/test_camera/image_raw/compressed
/test_camera/image_raw/compressed/parameter_descriptions
/test_camera/image_raw/compressed/parameter_updates
/test_camera/image_raw/compressedDepth
/test_camera/image_raw/compressedDepth/parameter_descriptions
/test_camera/image_raw/compressedDepth/parameter_updates
/test_camera/image_raw/theora
/test_camera/image_raw/theora/parameter_descriptions
/test_camera/image_raw/theora/parameter_updates
/test_camera/parameter_descriptions
/test_camera/parameter_updates
/tf
/tf_static
leaf@LAPTOP-NI05EP5K:~$ rosnode list
/gazebo
/gazebo_gui
/mavros
/rosout
  • 结论：
    • 该命令正确启动了 Gazebo、PX4 SITL 和 MAVROS，并完成了 ROS 集成。

优点

  • 官方支持：mavros_posix_sitl.launch 是 PX4 提供的标准 launch 文件，集成了 Gazebo、PX4 SITL 和 MAVROS。
  • 自动化：自动处理环境变量、符号链接和模型加载，无需手动配置。
  • 稳定性：避免了手动启动可能出现的路径或参数错误。

与之前方法的对比

  • 之前的手动方法和脚本需要手动管理 roscore、Gazebo 和 PX4 的启动顺序，而 roslaunch px4 mavros_posix_sitl.launch 一次性完成所有步骤。

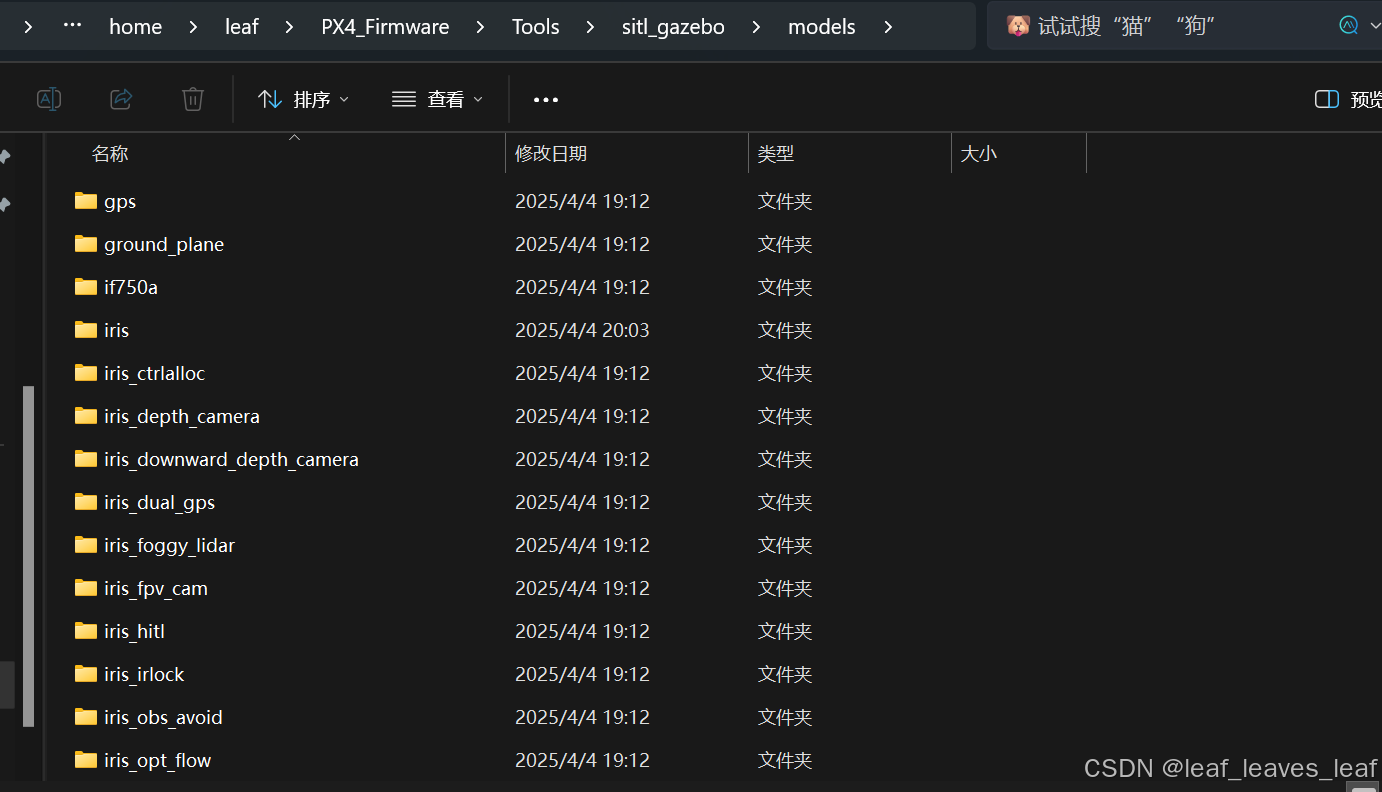

3.如何修改iris.sdf，我应该在iris的哪里添加相机呢？

在 iris.sdf 中添加相机需要将其作为一个新的 <link> 和 <sensor>，并通过 <joint> 将其固定到 iris 的主体（通常是 base_link）。你的目标是添加一个下视相机，因此我们需要选择合适的位置和朝向。

以下是如何在 iris.sdf 中添加相机的详细步骤和代码：

一、添加相机的位置

  • 目标：下视相机，通常安装在机身底部。
  • 坐标系：
    • base_link 是 iris 的主体坐标系，位于机身中心。
    • X 轴向前，Y 轴向右，Z 轴向上。
    • 下视相机应放在 base_link 下方（Z 负方向），朝下（绕 Y 轴旋转 90°，即俯仰角 -90°）。
  • 建议位置：
    • <pose>0 0 -0.1 0 1.5708 0</pose> 表示相机位于机身下方 0.1 米，朝下。

在哪里添加？

  • 在 <model name='iris'> 内，添加新的 <link> 和 <joint>，通常放在现有 <link>（如 rotor_* 或 gps0）之后，但在 <plugin> 之前。

二、修改后的 iris.sdf

以下是将相机添加到你的 iris.sdf 的完整代码（在原始文件基础上添加相机部分）：

<!-- DO NOT EDIT: Generated from iris.sdf.jinja -->
<sdf version='1.6'>
  <model name='iris'>
    <link name='base_link'>
      <pose>0 0 0 0 0 0</pose>
      <inertial>
        <pose>0 0 0 0 0 0</pose>
        <mass>1.5</mass>
        <inertia>
          <ixx>0.029125</ixx>
          <ixy>0</ixy>
          <ixz>0</ixz>
          <iyy>0.029125</iyy>
          <iyz>0</iyz>
          <izz>0.055225</izz>
        </inertia>
      </inertial>
      <collision name='base_link_inertia_collision'>
        <pose>0 0 0 0 0 0</pose>
        <geometry>
          <box>
            <size>0.47 0.47 0.11</size>
          </box>
        </geometry>
        <surface>
          <contact>
            <ode>
              <min_depth>0.001</min_depth>
              <max_vel>0</max_vel>
            </ode>
          </contact>
          <friction>
            <ode/>
          </friction>
        </surface>
      </collision>
      <visual name='base_link_inertia_visual'>
        <pose>0 0 0 0 0 0</pose>
        <geometry>
          <mesh>
            <scale>1 1 1</scale>
            <uri>model://iris/meshes/iris.stl</uri>
          </mesh>
        </geometry>
        <material>
          <script>
            <name>Gazebo/DarkGrey</name>
            <uri>file://media/materials/scripts/gazebo.material</uri>
          </script>
        </material>
      </visual>
      <gravity>1</gravity>
      <velocity_decay/>
    </link>
    <!-- 其他现有 link 和 joint（如 imu_link, rotor_0 等）保持不变 -->
    <link name='/imu_link'>
      <!-- 原有内容 -->
    </link>
    <joint name='/imu_joint' type='revolute'>
      <!-- 原有内容 -->
    </joint>
    <link name='rotor_0'>
      <!-- 原有内容 -->
    </link>
    <joint name='rotor_0_joint' type='revolute'>
      <!-- 原有内容 -->
    </joint>
    <!-- rotor_1, rotor_2, rotor_3 等保持不变 -->

    <!-- 添加相机 link -->
    <link name="camera_link">
      <pose>0 0 -0.1 0 1.5708 0</pose> <!-- 下方 0.1 米，朝下 (绕 Y 轴旋转 90°) -->
      <inertial>
        <pose>0 0 0 0 0 0</pose>
        <mass>0.01</mass> <!-- 相机质量，通常很小 -->
        <inertia>
          <ixx>1e-05</ixx>
          <ixy>0</ixy>
          <ixz>0</ixz>
          <iyy>1e-05</iyy>
          <iyz>0</iyz>
          <izz>1e-05</izz>
        </inertia>
      </inertial>
      <!-- 可选：添加可视化几何体 -->
      <visual name="camera_visual">
        <pose>0 0 0 0 0 0</pose>
        <geometry>
          <box>
            <size>0.02 0.02 0.02</size> <!-- 小盒子表示相机 -->
          </box>
        </geometry>
        <material>
          <script>
            <name>Gazebo/Red</name>
            <uri>file://media/materials/scripts/gazebo.material</uri>
          </script>
        </material>
      </visual>
      <!-- 相机传感器 -->
      <sensor name="test_camera" type="camera">
        <always_on>true</always_on>
        <update_rate>10.0</update_rate> <!-- 每秒 10 帧 -->
        <camera>
          <horizontal_fov>1.047</horizontal_fov> <!-- 视场角约 60° -->
          <image>
            <width>640</width>
            <height>480</height>
            <format>R8G8B8</format> <!-- RGB 格式 -->
          </image>
          <clip>
            <near>0.1</near>
            <far>1000</far>
          </clip>
        </camera>
        <plugin name="camera_plugin" filename="libgazebo_ros_camera.so">
          <ros>
            <namespace>/test_camera</namespace>
          </ros>
          <frame_name>camera_link</frame_name>
          <cameraName>test_camera</cameraName>
        </plugin>
      </sensor>
    </link>

    <!-- 将相机固定到 base_link -->
    <joint name="camera_joint" type="fixed">
      <parent>base_link</parent>
      <child>camera_link</child>
    </joint>

    <!-- 以下是原有插件部分，保持不变 -->
    <plugin name='rosbag' filename='libgazebo_multirotor_base_plugin.so'>
      <!-- 原有内容 -->
    </plugin>
    <!-- 其他插件如 motor_model, gps, groundtruth 等保持不变 -->
  </model>
</sdf>

三、代码说明

  1. 相机位置：
    • <pose>0 0 -0.1 0 1.5708 0</pose>：
      • 0 0 -0.1：相机位于 base_link 下方 0.1 米。
      • 0 1.5708 0：绕 Y 轴旋转 90°（1.5708 弧度），使相机朝下。
  2. 惯性参数：
    • <mass>0.01</mass> 和 <inertia>：相机质量和惯性矩阵，值较小以模拟轻型相机。
  3. 可视化（可选）：
    • 添加了一个红色小盒子作为相机模型，便于在 Gazebo 中看到。
  4. 传感器：
    • <sensor name="test_camera" type="camera"> 定义相机参数。
    • <plugin name="camera_plugin" filename="libgazebo_ros_camera.so"> 使用 ROS 插件发布图像到 /test_camera/image_raw。
  5. 关节：
    • <joint name="camera_joint" type="fixed"> 将相机固定到 base_link。

四、总结

  • 添加位置：在 <model name='iris'> 内，rotor_* 和 gps0 之后，<plugin> 之前。
  • 效果：相机固定在 base_link 下方，朝下拍摄，图像通过 ROS 话题发布。



4.检查相机是否符合要求

话题列表：

  • /test_camera/image_raw：原始图像数据。
  • /test_camera/camera_info：相机内参和畸变参数。
  • /test_camera/image_raw/compressed 等：压缩格式图像（由插件自动生成）。

运行仿真：

roslaunch px4 mavros_posix_sitl.launch

检查相机话题：

rostopic list | grep test_camera

查看图像：

rosrun image_view image_view image:=/test_camera/image_raw

检查发布频率：

rostopic hz /test_camera/image_raw
  • 输出话题的平均发布频率（单位：Hz）。
  • 预期：你在 iris.sdf 中设置了 <update_rate>10.0</update_rate>，应接近 10 Hz。
  • 调整：如果需要更高帧率，修改 iris.sdf 中的 <update_rate>（如 30.0），保存后重启仿真：

查看图像信息：

rostopic echo /test_camera/image_raw -n 1

使用 camera_info：

rostopic echo /test_camera/camera_info -n 1

三.解释和分析上述 iris.sdf 文件的内容，包括其结构、语法和每个部分的含义

我将详细解释和分析上述 iris.sdf 文件的内容，包括其结构、语法和每个部分的含义。SDF（Simulation Description Format）是 Gazebo 仿真器使用的 XML 格式文件，用于定义机器人模型的物理属性、可视化、传感器和插件等。

一、SDF 文件总体结构与语法

1. 文件头
<sdf version='1.6'>
  • 含义：声明 SDF 文件的版本为 1.6，表明使用的语法和功能符合 SDF 1.6 规范。
  • 语法：<sdf> 是根标签，所有内容必须包裹在此标签内，version 属性指定版本号。
2. 模型定义
<model name='iris'>
  • 含义：定义一个名为 iris 的模型（四旋翼无人机）。
  • 语法：<model> 标签表示一个独立的物理实体，name 属性是模型的唯一标识符。
  • 嵌套内容：包含 <link>（物理部件）、<joint>（关节）和 <plugin>（插件）等。

二、主要组成部分分析

1. <link> - 物理部件

<link> 定义模型的刚体部件，每个部件有位置、质量、惯性、碰撞体和可视化属性。

示例：base_link（主体）
<link name='base_link'>
  <pose>0 0 0 0 0 0</pose>
  <inertial>
    <pose>0 0 0 0 0 0</pose>
    <mass>1.5</mass>
    <inertia>
      <ixx>0.029125</ixx>
      <ixy>0</ixy>
      <ixz>0</ixz>
      <iyy>0.029125</iyy>
      <iyz>0</iyz>
      <izz>0.055225</izz>
    </inertia>
  </inertial>
  <collision name='base_link_inertia_collision'>
    <pose>0 0 0 0 0 0</pose>
    <geometry>
      <box>
        <size>0.47 0.47 0.11</size>
      </box>
    </geometry>
    <surface>
      <contact>
        <ode>
          <min_depth>0.001</min_depth>
          <max_vel>0</max_vel>
        </ode>
      </contact>
      <friction>
        <ode/>
      </friction>
    </surface>
  </collision>
  <visual name='base_link_inertia_visual'>
    <pose>0 0 0 0 0 0</pose>
    <geometry>
      <mesh>
        <scale>1 1 1</scale>
        <uri>model://iris/meshes/iris.stl</uri>
      </mesh>
    </geometry>
    <material>
      <script>
        <name>Gazebo/DarkGrey</name>
        <uri>file://media/materials/scripts/gazebo.material</uri>
      </script>
    </material>
  </visual>
  <gravity>1</gravity>
  <velocity_decay/>
</link>
  • <pose>：x y z roll pitch yaw（单位：米和弧度），表示相对于模型坐标系的位置和姿态。
    • 0 0 0 0 0 0：位于原点，无旋转。
  • <inertial>：定义物理属性。
    • <mass>：1.5 kg，主体质量。
    • <inertia>：惯性张量（对角矩阵），描述质量分布，单位 kg·m²。
      • ixx, iyy, izz：主轴惯性，ixy, ixz, iyz：交叉项（这里为 0，表示对称）。
  • <collision>：碰撞体，用于物理计算。
    • <geometry><box><size>：0.47x0.47x0.11 m 的盒子。
    • <surface>：接触和摩擦属性，ode 表示使用 ODE 物理引擎。
      • <min_depth>：最小穿透深度。
      • <max_vel>：最大接触速度。
  • <visual>：可视化外观。
    • <geometry><mesh>：加载 iris.stl 网格文件。
    • <material>：颜色为深灰（Gazebo/DarkGrey）。
  • <gravity>：1，表示受重力影响。
  • <velocity_decay>：速度衰减（默认空值，无阻尼）。
示例：rotor_0（旋翼）
<link name='rotor_0'>
  <pose>0.13 -0.22 0.023 0 0 0</pose>
  <inertial>
    <mass>0.005</mass>
    <inertia>
      <ixx>9.75e-07</ixx>
      <iyy>0.000273104</iyy>
      <izz>0.000274004</izz>
    </inertia>
  </inertial>
  <collision name='rotor_0_collision'>
    <geometry>
      <cylinder>
        <length>0.005</length>
        <radius>0.128</radius>
      </cylinder>
    </geometry>
  </collision>
  <visual name='rotor_0_visual'>
    <geometry>
      <mesh>
        <uri>model://iris/meshes/iris_prop_ccw.dae</uri>
      </mesh>
    </geometry>
    <material>
      <script>
        <name>Gazebo/Blue</name>
      </script>
    </material>
  </visual>
  <gravity>1</gravity>
</link>
  • <pose>：旋翼位置 (0.13, -0.22, 0.023)，相对于 base_link。
  • <inertial>：质量 0.005 kg，惯性较小。
  • <collision>：圆柱体（半径 0.128 m，厚度 0.005 m）。
  • <visual>：加载逆时针螺旋桨模型，颜色为蓝色。
示例：camera_link（相机）
<link name="camera_link">
  <pose>0 0 -0.1 0 1.5708 0</pose>
  <inertial>
    <mass>0.01</mass>
    <inertia>
      <ixx>1e-05</ixx>
      <iyy>1e-05</iyy>
      <izz>1e-05</izz>
    </inertia>
  </inertial>
  <visual name="camera_visual">
    <geometry>
      <box>
        <size>0.02 0.02 0.02</size>
      </box>
    </geometry>
    <material>
      <script>
        <name>Gazebo/Red</name>
      </script>
    </material>
  </visual>
  <sensor name="test_camera" type="camera">
    <always_on>true</always_on>
    <update_rate>10.0</update_rate>
    <camera>
      <horizontal_fov>1.047</horizontal_fov>
      <image>
        <width>640</width>
        <height>480</height>
        <format>R8G8B8</format>
      </image>
      <clip>
        <near>0.1</near>
        <far>1000</far>
      </clip>
    </camera>
    <plugin name="camera_plugin" filename="libgazebo_ros_camera.so">
      <ros>
        <namespace>/test_camera</namespace>
      </ros>
      <frame_name>camera_link</frame_name>
      <cameraName>test_camera</cameraName>
    </plugin>
  </sensor>
</link>
  • <pose>：下方 0.1 m，绕 Y 轴旋转 90°（朝下）。
  • <inertial>：质量 0.01 kg，惯性小。
  • <visual>：红色小盒子表示相机。
  • <sensor>：相机传感器。
    • <update_rate>：10 Hz。
    • <horizontal_fov>：约 60°。
    • <image>：分辨率 640x480，RGB 格式。
    • <clip>：近裁剪面 0.1 m，远裁剪面 1000 m。
    • <plugin>：libgazebo_ros_camera.so 将图像发布到 ROS 话题 /test_camera/image_raw。
2. <joint> - 关节

<joint> 定义部件之间的连接。

示例：rotor_0_joint
<joint name='rotor_0_joint' type='revolute'>
  <child>rotor_0</child>
  <parent>base_link</parent>
  <axis>
    <xyz>0 0 1</xyz>
    <limit>
      <lower>-1e+16</lower>
      <upper>1e+16</upper>
    </limit>
    <dynamics>
      <spring_reference>0</spring_reference>
      <spring_stiffness>0</spring_stiffness>
    </dynamics>
    <use_parent_model_frame>1</use_parent_model_frame>
  </axis>
</joint>
  • <type>：revolute（旋转关节）。
  • <child> 和 <parent>：连接 rotor_0 和 base_link。
  • <axis>：旋转轴。
    • <xyz>：Z 轴 (0 0 1)。
    • <limit>：旋转范围（几乎无限制）。
    • <dynamics>：无弹簧效应。
示例：camera_joint
<joint name="camera_joint" type="fixed">
  <parent>base_link</parent>
  <child>camera_link</child>
</joint>
  • <type>：fixed（固定关节），相机不可动。
  • 连接：将 camera_link 固定到 base_link。
3. <plugin> - 插件

<plugin> 添加仿真功能，如动力学或传感器数据发布。

示例：motor_model（电机）
<plugin name='front_right_motor_model' filename='libgazebo_motor_model.so'>
  <jointName>rotor_0_joint</jointName>
  <linkName>rotor_0</linkName>
  <turningDirection>ccw</turningDirection>
  <maxRotVelocity>1100</maxRotVelocity>
  <motorConstant>5.84e-06</motorConstant>
  <commandSubTopic>/gazebo/command/motor_speed</commandSubTopic>
  <motorNumber>0</motorNumber>
</plugin>
  • <filename>：加载 libgazebo_motor_model.so。
  • 参数：
    • <jointName>：控制 rotor_0_joint。
    • <turningDirection>：逆时针旋转。
    • <maxRotVelocity>：最大转速 1100 rad/s。
    • <commandSubTopic>：订阅电机速度指令。
<plugin name='mavlink_interface' filename='libgazebo_mavlink_interface.so'>
  <imuSubTopic>/imu</imuSubTopic>
  <mavlink_tcp_port>4560</mavlink_tcp_port>
  <enable_lockstep>1</enable_lockstep>
</plugin>
  • 功能：连接 Gazebo 和 PX4，通过 MAVLink 协议通信。
  • 参数：
    • <imuSubTopic>：订阅 IMU 数据。
    • <mavlink_tcp_port>：TCP 端口 4560。
    • <enable_lockstep>：同步仿真和 PX4 时间。
4. <include> - 外部模型
<include>
  <uri>model://gps</uri>
  <pose>0.1 0 0 0 0 0</pose>
  <name>gps0</name>
</include>
  • 含义：引入外部 GPS 模型，位置在前方 0.1 m。

三、语法规则

  1. XML 格式：层级结构，标签必须闭合。
  2. 单位：
    • 长度：米 (m)。
    • 角度：弧度 (rad)。
    • 质量：千克 (kg)。
  3. 坐标系：
    • 模型坐标系：base_link 为原点。
    • <pose>：x y z roll pitch yaw。
  4. 命名：name 属性必须唯一。

四、整体功能分析

  • 模型：iris 是一个四旋翼无人机。
  • 部件：
    • base_link：机身。
    • rotor_*：四个旋翼。
    • imu_link：IMU 传感器。
    • camera_link：下视相机。
  • 关节：旋翼可旋转，IMU 和相机固定。
  • 插件：实现电机控制、传感器数据发布和 PX4 集成。

五、总结

这个 iris.sdf 文件定义了一个功能完整的四旋翼模型，包含物理属性、可视化、传感器（相机、IMU、GPS 等）和 PX4 仿真接口。语法符合 SDF 1.6 规范，结构清晰，便于扩展（如添加更多传感器）。如果有具体部分需要深入分析，请告诉我！

四.sdf模型坐标系是什么，gazebo仿真世界坐标系是什么

在 Gazebo 中，SDF（Simulation Description Format）模型坐标系和 Gazebo 仿真世界坐标系是两个相关但不同的概念。理解它们的定义和关系对于正确配置机器人模型（如 iris.sdf）以及在仿真中定位和控制非常重要。以下是详细解释。

一、SDF 模型坐标系

定义
  • SDF 模型坐标系 是指一个 SDF 文件中定义的模型（例如 iris）自身的局部坐标系。
  • 原点：由 <model> 标签内的第一个 <link>（通常是主体部件，如 base_link）的 <pose> 定义。如果未指定，默认位于模型的几何中心。
  • 方向：
    • X 轴：向前（正方向）。
    • Y 轴：向右（正方向）。
    • Z 轴：向上（正方向）。
  • 单位：米（长度），弧度（角度）。
在 iris.sdf 中的体现
<model name='iris'>
  <link name='base_link'>
    <pose>0 0 0 0 0 0</pose>
    ...
  </link>
  <link name='rotor_0'>
    <pose>0.13 -0.22 0.023 0 0 0</pose>
    ...
  </link>
  <link name="camera_link">
    <pose>0 0 -0.1 0 1.5708 0</pose>
    ...
  </link>
</model>
  • 原点：base_link 的 <pose>0 0 0 0 0 0</pose> 定义了模型坐标系的原点（位于机身中心）。
  • 相对位置：
    • rotor_0 位于 (0.13, -0.22, 0.023)，即相对于 base_link 前方 0.13 m，左侧 0.22 m，上方 0.023 m。
    • camera_link 位于 (0, 0, -0.1)，下方 0.1 m，绕 Y 轴旋转 1.5708 弧度（90°，朝下）。
  • 特性：所有 <link> 和 <joint> 的 <pose> 都是相对于模型坐标系的局部偏移。
特点
  • 独立性：模型坐标系是模型内部的参考系，与外部世界无关。
  • 移动性：当模型在仿真中移动时，整个模型坐标系随模型一起移动。

二、Gazebo 仿真世界坐标系

定义
  • Gazebo 仿真世界坐标系 是 Gazebo 仿真环境的全局参考系，固定不变。
  • 原点：通常位于仿真世界的 (0, 0, 0)，对应于 Gazebo 窗口的中心地面。
  • 方向：
    • X 轴：向东（正方向）。
    • Y 轴：向北（正方向）。
    • Z 轴：向上（正方向，与重力相反）。
  • 单位：与 SDF 一致，米和弧度。
在仿真中的体现
  • 模型放置：当你通过 roslaunch px4 mavros_posix_sitl.launch 启动仿真时，iris 模型会被放置到世界坐标系中的某个位置。
    • 默认位置通常由 launch 文件或 Gazebo 的世界文件（.world）指定，例如 (0, 0, 0)。
  • 话题数据：
    • /gazebo/model_states 话题提供所有模型相对于世界坐标系的位置和姿态。
    • 示例：若 iris 的 base_link 在世界坐标系中位于 (1, 2, 0.5)，则其模型坐标系原点也在此点。
特点
  • 固定性：世界坐标系是全局的，不随模型移动。
  • 参考性：所有模型、传感器数据和物理计算都以世界坐标系为基准。

三、两者的关系

  1. 层次关系：
    • 模型坐标系是局部坐标系，嵌套在世界坐标系内。
    • 模型坐标系的原点位置和姿态由模型在世界坐标系中的 <pose> 决定。
  2. 变换：
    • 从模型坐标系到世界坐标系需要应用模型的全局位姿（位置和旋转）。
    • 例如，若 iris 在世界坐标系中位于 (1, 0, 0)，则 camera_link 的世界坐标为 (1, 0, -0.1)。
  3. 实际应用：
    • 在 SDF 中配置时，使用模型坐标系（相对 base_link）。
    • 在仿真运行时，传感器数据（如相机图像的 frame_id）和运动控制基于世界坐标系。

四、示例分析（基于 iris.sdf）

模型坐标系
  • 原点：base_link 位于 (0, 0, 0)。
  • 旋翼：rotor_0 在 (0.13, -0.22, 0.023)，表示相对于机身中心的偏移。
  • 相机：camera_link 在 (0, 0, -0.1)，下方 0.1 m，朝下。
世界坐标系
  • 假设：iris 被放置在世界坐标系的 (0, 0, 1)（起飞高度 1 m）。
  • 计算：
    • base_link 世界坐标：(0, 0, 1)。
    • rotor_0 世界坐标：(0.13, -0.22, 1.023)。
    • camera_link 世界坐标：(0, 0, 0.9)。
验证
  • 运行仿真：
roslaunch px4 mavros_posix_sitl.launch

检查模型位置：

rostopic echo /gazebo/model_states -n 1
    • 查找 iris 的 pose，确认其在世界坐标系中的位置。

五、语法与配置要点

  1. SDF 中的 <pose>：
    • 格式：x y z roll pitch yaw。
    • 在 <link> 中定义相对于模型坐标系的位置。
  2. 世界坐标系的指定：
    • 通过 Gazebo 的 .world 文件或 ROS launch 文件（如 mavros_posix_sitl.launch）设置模型初始位置。
    • 示例（在 .world 文件中）：
<include>
  <uri>model://iris</uri>

五.如何知道世界坐标系的原点和xyz方向，如何知道模型坐标系的原点和xyz方向

在 Gazebo 中，确定世界坐标系和模型坐标系的原点及其 X、Y、Z 方向需要结合文件配置、仿真环境和可视化工具进行观察和验证。以下是详细的步骤和方法，帮助你明确这两者的原点和方向。

一、确定 Gazebo 世界坐标系的原点和 XYZ 方向

1. 世界坐标系的定义
  • 原点：默认情况下，Gazebo 世界坐标系的原点位于仿真环境的 (0, 0, 0)，通常对应于地面中心。
  • 方向：
    • X 轴：向东（正方向）。
    • Y 轴：向北（正方向）。
    • Z 轴：向上（正方向，与重力相反）。
2. 如何确认原点和方向
方法 1：检查世界文件
  • Gazebo 的世界坐标系由 .world 文件定义。
  • 示例：在你的 PX4 SITL 仿真中，可能是 ~/PX4_Firmware/Tools/sitl_gazebo/worlds/empty.world。
  • 查看文件：
cat ~/PX4_Firmware/Tools/sitl_gazebo/worlds/empty.world

查找 <pose> 或 <origin>：

<world name="empty">
  <scene>
    <ambient>0.4 0.4 0.4 1</ambient>
    <background>0.7 0.7 0.7 1</background>
  </scene>
  <physics type="ode">
    ...
  </physics>
  <model name="ground_plane">
    <pose>0 0 0 0 0 0</pose>
    ...
  </model>
</world>
    • 分析：
      • ground_plane 的 <pose>0 0 0 0 0 0</pose> 表示地面位于世界坐标系原点。
      • 原点默认在地面中心，Z=0 为地面高度。
方法 2：通过 Gazebo GUI 可视化
  • 启动仿真：
roslaunch px4 mavros_posix_sitl.launch
  • 观察：
    • Gazebo 窗口中，地面是一个灰色平面，其中心通常是世界坐标系原点 (0, 0, 0)。
    • XYZ 方向：
      • 在 Gazebo 中，右键点击空白处，选择 “View -> Wireframe” 或 “View -> Orbit”，观察坐标轴方向。
      • 默认情况下，X 轴向右（东），Y 轴向前（北），Z 轴向上。
  • 添加坐标轴（可选）：
    • 在 .world 文件中手动添加一个坐标轴模型：
<include>
  <uri>model://coordinate_frame</uri>
  <pose>0 0 0 0 0 0</pose>
</include>
    • 重启仿真后，坐标轴模型会显示红（X）、绿（Y）、蓝（Z），直观确认方向。
方法 3：检查 /gazebo/model_states
  • 运行命令：
rostopic echo /gazebo/model_states -n 1

输出示例：

name: ['ground_plane', 'iris']
pose:
  -
    position:
      x: 0.0
      y: 0.0
      z: 0.0
    orientation:
      x: 0.0
      y: 0.0
      z: 0.0
      w: 1.0
  -
    position:
      x: 0.0
      y: 0.0
      z: 0.5
    orientation:
      x: 0.0
      y: 0.0
      z: 0.0
      w: 1.0
  • 分析：
    • ground_plane 在 (0, 0, 0)，确认世界原点在地面。
    • iris 在 (0, 0, 0.5)，表示模型初始位于 Z=0.5 m。
    • 方向由四元数 orientation 表示，(0, 0, 0, 1) 表示无旋转，与世界坐标系对齐。

二、确定 SDF 模型坐标系的原点和 XYZ 方向

1. 模型坐标系的定义
  • 原点：由 <model> 内第一个 <link>（通常是 base_link）的 <pose> 定义，默认情况下是 (0, 0, 0)。
  • 方向：
    • X 轴：向前（正方向）。
    • Y 轴：向右（正方向）。
    • Z 轴：向上（正方向）。
  • 局部性：所有其他 <link> 和 <joint> 的 <pose> 是相对于模型坐标系的偏移。
2. 如何确认原点和方向
方法 1：分析 SDF 文件
  • 查看 iris.sdf：
<model name='iris'>
  <link name='base_link'>
    <pose>0 0 0 0 0 0</pose>
    ...
  </link>
  <link name='rotor_0'>
    <pose>0.13 -0.22 0.023 0 0 0</pose>
    ...
  </link>
  <link name="camera_link">
    <pose>0 0 -0.1 0 1.5708 0</pose>
    ...
  </link>
</model>
  • 分析：
    • 原点：base_link 的 <pose>0 0 0 0 0 0</pose> 定义模型坐标系原点。
    • 方向：
      • rotor_0 在 (0.13, -0.22, 0.023)：
        • X 正方向（0.13）：向前。
        • Y 负方向（-0.22）：向左（相对于右为正）。
        • Z 正方向（0.023）：向上。
      • camera_link 在 (0, 0, -0.1)，Z 负方向为下方，pitch=1.5708（90°）使相机朝下。
    • 结论：模型坐标系的 X 向前，Y 向右，Z 向上，与惯例一致。
方法 2：Gazebo GUI 可视化
  • 启动仿真：
roslaunch px4 mavros_posix_sitl.launch
  • 观察模型：
    • 在 Gazebo 中选中 iris，右键选择 “View -> Transparent” 或 “Wireframe”，查看部件布局。
    • base_link 是机身中心，旋翼位置（如 rotor_0 在左前方）可确认方向：
      • X 轴：机头方向。
      • Y 轴：右侧方向。
      • Z 轴：顶部方向。
  • 添加坐标轴：
    • 修改 iris.sdf，在 base_link 中添加可视化坐标轴：
<visual name="base_link_axes">
  <pose>0 0 0 0 0 0</pose>
  <geometry>
    <mesh>
      <uri>model://coordinate_frame/meshes/axes.dae</uri>
      <scale>0.1 0.1 0.1</scale>
    </mesh>
  </geometry>
</visual>
    • 重启仿真后，机身中心会显示坐标轴（红 X，绿 Y，蓝 Z）。
方法 3：检查传感器数据
  • 相机朝向：
rosrun image_view image_view image:=/test_camera/image_raw
    • camera_link 的 <pose>0 0 -0.1 0 1.5708 0</pose> 表示朝下，图像应显示地面，确认 Z 负方向。
  • IMU 数据：
rostopic echo /imu -n 1
    • IMU 的 <pose> 与 base_link 对齐，检查加速度（Z 轴应接近 -9.81 m/s²，表示向上为正）。

三、两者的关系与验证

  1. 模型坐标系到世界坐标系：
    • 模型坐标系的原点和方向由 iris 在世界坐标系中的位姿决定。
    • 示例：若 iris 在世界坐标系的 (1, 0, 0)，无旋转，则 rotor_0 的世界坐标为 (1.13, -0.22, 0.023)。
  2. 验证方法：
    • 在 Gazebo 中移动 iris（通过 GUI 或 /gazebo/set_model_state），观察模型坐标系如何随世界坐标系变化。
    • 示例命令：
rostopic pub /gazebo/set_model_state gazebo_msgs/ModelState "model_name: 'iris'
pose:
  position:
    x: 2.0
    y: 0.0
    z: 1.0
  orientation:
    x: 0.0
    y: 0.0
    z: 0.0
    w: 1.0"

四、总结

世界坐标系
  • 原点：地面中心 (0, 0, 0)，由 .world 文件或默认设置确定。
  • 方向：X 东，Y 北，Z 上，通过 GUI 或 /gazebo/model_states 验证。
模型坐标系
  • 原点：base_link 的 <pose>（(0, 0, 0)），即机身中心。
  • 方向：X 前，Y 右，Z 上，通过 SDF 配置和可视化（如旋翼、相机位置）确认。
实用建议
  • 调试：在 Gazebo 中添加坐标轴模型，或用 ROS 话题检查位姿。
  • 可视化：用 rviz 订阅 /test_camera/image_raw 和 /tf，直观显示坐标系关系。

六.依然是坐标系问题

解释一下下面的输出：

leaf@LAPTOP-NI05EP5K:~$ rostopic echo /gazebo/model_states -n 1
name:
  - ground_plane
  - asphalt_plane
  - iris
pose:
  -
    position:
      x: 0.0
      y: 0.0
      z: 0.0
    orientation:
      x: 0.0
      y: 0.0
      z: 0.0
      w: 1.0
  -
    position:
      x: 0.0
      y: 0.0
      z: 0.0
    orientation:
      x: 0.0
      y: 0.0
      z: 0.0
      w: 1.0
  -
    position:
      x: -0.03940256735964742
      y: 0.014403233290510268
      z: 0.10448983608463772
    orientation:
      x: 2.0178038215501333e-05
      y: 0.0010289933143760208
      z: -0.016112123443332602
      w: 0.9998696616278306
twist:
  -
    linear:
      x: 0.0
      y: 0.0
      z: 0.0
    angular:
      x: 0.0
      y: 0.0
      z: 0.0
  -
    linear:
      x: 0.0
      y: 0.0
      z: 0.0
    angular:
      x: 0.0
      y: 0.0
      z: 0.0
  -
    linear:
      x: -4.174362083928031e-06
      y: -3.40546941860435e-06
      z: -1.8908038290643137e-06
    angular:
      x: 6.162506394544502e-05
      y: -7.602476140973817e-05
      z: -5.77627563001367e-08
---

在 Gazebo 中，右键点击空白处，选择 “View -> Wireframe” 或 “View -> Orbit”，观察坐标轴，红绿蓝三条线分别对应的是xyz中的什么？

rotor_0 在机身的右前方，模型坐标系的 XYZ 方向是什么

我将逐一解释你的问题，包括 /gazebo/model_states 的输出、Gazebo GUI 中坐标轴的颜色对应，以及 rotor_0 位置与模型坐标系方向的关系。

一、解释 /gazebo/model_states 输出

命令与输出
leaf@LAPTOP-NI05EP5K:~$ rostopic echo /gazebo/model_states -n 1
  • 话题：/gazebo/model_states 是 Gazebo 发布的消息，类型为 gazebo_msgs/ModelStates，包含仿真中所有模型的状态（位置、姿态、速度）。
  • -n 1：仅显示一条消息。
输出内容
name:
  - ground_plane
  - asphalt_plane
  - iris
pose:
  -
    position: {x: 0.0, y: 0.0, z: 0.0}
    orientation: {x: 0.0, y: 0.0, z: 0.0, w: 1.0}
  -
    position: {x: 0.0, y: 0.0, z: 0.0}
    orientation: {x: 0.0, y: 0.0, z: 0.0, w: 1.0}
  -
    position: {x: -0.03940256735964742, y: 0.014403233290510268, z: 0.10448983608463772}
    orientation: {x: 2.0178038215501333e-05, y: 0.0010289933143760208, z: -0.016112123443332602, w: 0.9998696616278306}
twist:
  -
    linear: {x: 0.0, y: 0.0, z: 0.0}
    angular: {x: 0.0, y: 0.0, z: 0.0}
  -
    linear: {x: 0.0, y: 0.0, z: 0.0}
    angular: {x: 0.0, y: 0.0, z: 0.0}
  -
    linear: {x: -4.174362083928031e-06, y: -3.40546941860435e-06, z: -1.8908038290643137e-06}
    angular: {x: 6.162506394544502e-05, y: -7.602476140973817e-05, z: -5.77627563001367e-08}
分析
  1. name：
    • ground_plane：地面模型。
    • asphalt_plane：可能是额外的地面或跑道模型。
    • iris：你的四旋翼无人机模型。
    • 顺序：与后续 pose 和 twist 的列表对应。
  2. pose（位置和姿态，相对于世界坐标系）：
    • ground_plane：
      • position: (0.0, 0.0, 0.0)：位于世界坐标系原点。
      • orientation: (0, 0, 0, 1)：四元数表示无旋转，与世界坐标系对齐。
    • asphalt_plane：
      • position: (0.0, 0.0, 0.0)：同样位于原点，可能与 ground_plane 重叠。
      • orientation: (0, 0, 0, 1)：无旋转。
    • iris：
      • position: (-0.0394, 0.0144, 0.1045)：
        • X: -0.0394 m（略向西）。
        • Y: 0.0144 m（略向北）。
        • Z: 0.1045 m（上方约 10.45 cm）。
      • orientation: (2.018e-05, 0.001029, -0.01611, 0.99987)：
        • 四元数表示微小旋转。
        • 转换为欧拉角（近似）：偏航约 -1.84°（绕 Z 轴），俯仰和滚转几乎为 0。
        • 结论：iris 略微偏离原点，姿态接近水平。
  3. twist（线速度和角速度，相对于世界坐标系）：
    • ground_plane 和 asphalt_plane：
      • linear: (0, 0, 0)：无线性速度（固定）。
      • angular: (0, 0, 0)：无角速度。
    • iris：
      • linear: (-4.17e-06, -3.41e-06, -1.89e-06)：
        • 速度极小（微米/秒级别），几乎静止。
      • angular: (6.16e-05, -7.60e-05, -5.78e-08)：
        • 角速度也很小（弧度/秒），表明几乎无旋转。
      • 结论：iris 当前处于稳定状态（可能是刚起飞或悬停）。
总结
  • 世界坐标系：ground_plane 和 asphalt_plane 在 (0, 0, 0)，确认原点在地面中心。
  • iris 位置：位于世界坐标系的 (-0.0394, 0.0144, 0.1045)，略微偏离原点，高度 10.45 cm，微小偏航。

二、Gazebo GUI 中坐标轴颜色对应

操作
  • 在 Gazebo 中，右键空白处，选择 “View -> Wireframe” 或 “View -> Orbit”。
  • 如果添加了坐标轴模型（例如通过 <include><uri>model://coordinate_frame</uri></include>），会显示红、绿、蓝三条线。
颜色与 XYZ 的对应
  • 红色：X 轴。
    • 世界坐标系：向东。
  • 绿色：Y 轴。
    • 世界坐标系：向北。
  • 蓝色：Z 轴。
    • 世界坐标系：向上。
  • 验证：
    • 在 Gazebo 中，地面平面（X-Y 平面）为灰色，Z 轴（蓝色）垂直向上。
    • 若添加坐标轴模型到 iris，红线指向机头（X），绿线指向右侧（Y），蓝线指向顶部（Z）。

三、rotor_0 在右前方，模型坐标系的 XYZ 方向

rotor_0 的位置
  • 在 iris.sdf 中：
<link name='rotor_0'>
  <pose>0.13 -0.22 0.023 0 0 0</pose>
  ...
</link>
  • 解析：
    • x: 0.13：向前 0.13 m。
    • y: -0.22：向左 0.22 m（Y 负方向）。
    • z: 0.023：向上 0.023 m。
  • 结论：相对于 base_link（模型坐标系原点），rotor_0 在 前方且偏左上方。
    • 你提到“右前方”，可能是与实际定义不符，需澄清。
模型坐标系的 XYZ 方向
  • 原点：base_link 的 <pose>0 0 0 0 0 0</pose>，即机身中心。
  • 方向：
    • X 轴：向前（正方向）。
      • rotor_0 的 x: 0.13 表示 X 正方向是机头方向。
    • Y 轴：向右（正方向）。
      • rotor_0 的 y: -0.22 表示向左（Y 负方向），因此 Y 正方向是右侧。
    • Z 轴：向上（正方向）。
      • rotor_0 的 z: 0.023 表示 Z 正方向是顶部。
  • 澄清“右前方”：
    • 根据 SDF，rotor_0 在左前方（x: 0.13, y: -0.22）。
    • 若你认为它是“右前方”，可能是误解或参照了其他旋翼（如 rotor_2：<pose>0.13 0.22 0.023 0 0 0</pose>，右前方）。
验证
  • SDF 检查：
    • rotor_0: (0.13, -0.22, 0.023) → 左前方。
    • rotor_2: (0.13, 0.22, 0.023) → 右前方。
  • Gazebo GUI：
    • 启动仿真，查看 iris 模型，确认旋翼位置。
    • 若添加坐标轴模型，红线（X）向前，绿线（Y）向右，蓝线（Z）向上。

四、综合分析

  1. 世界坐标系：
    • 原点：(0, 0, 0)（地面中心）。
    • 方向：X 东，Y 北，Z 上（红绿蓝对应）。
    • iris 当前位置：(-0.0394, 0.0144, 0.1045)。
  2. 模型坐标系：
    • 原点：base_link（机身中心）。
    • 方向：X 前，Y 右，Z 上。
    • rotor_0 在左前方（若你指“右前方”，可能是 rotor_2）。
  3. 关系：
    • iris 的模型坐标系原点在世界坐标系的 (-0.0394, 0.0144, 0.1045)。
    • rotor_0 世界坐标：(-0.0394 + 0.13, 0.0144 - 0.22, 0.1045 + 0.023) = (0.0906, -0.2056, 0.1275)。

五、建议

  • 确认“右前方”：检查 iris.sdf 中四个旋翼的 <pose>，明确哪个是右前方（应为 rotor_2）。
  • 可视化验证：
roslaunch px4 mavros_posix_sitl.launch
    • 在 Gazebo 中观察 iris 的旋翼布局。
  • 进一步调试：若需更直观显示坐标系，添加坐标轴模型到 base_link。

网站公告

今日签到

点亮在社区的每一天
去签到

热门文章

最新发布
