Opencv

发布于：2025-04-12 ⋅ 阅读:(38) ⋅ 点赞:(0)

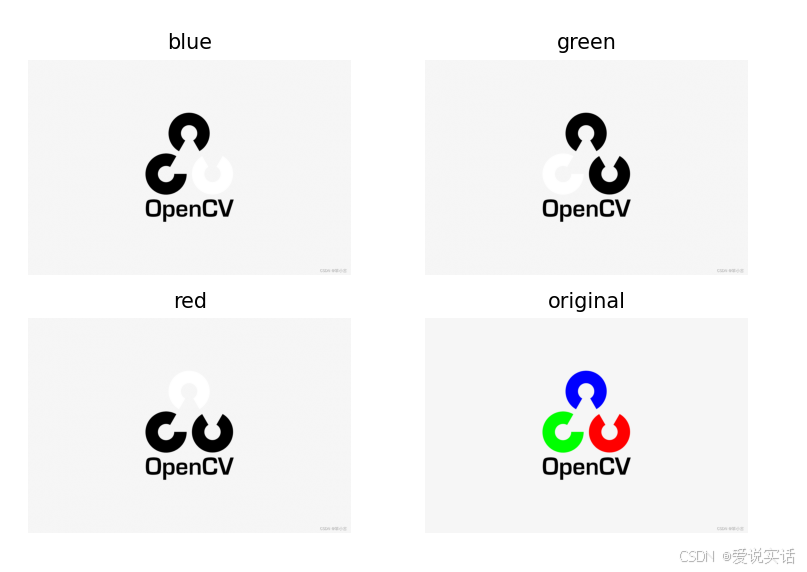

RGB三色：

OpenCV是BGR存储图片，RGB 是大多数其他库（如 Matplotlib、PIL）的默认格式。

R（255，0，0）

G（0，255，0）

B（0，0，255）

import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\2.png')

plt.figure(figsize=(20, 15))

plt.subplot(2, 2, 1)
plt.imshow(image[:,:,0], cmap='gray')
plt.title('blue')
plt.axis('off')

plt.subplot(2, 2, 2)
plt.imshow(image[:,:,1], cmap='gray')
plt.title('green')
plt.axis('off')

plt.subplot(2, 2, 3)
plt.imshow(image[:,:,2], cmap='gray')
plt.title('red')
plt.axis('off')

plt.subplot(2, 2, 4)
plt.imshow(image)
plt.title('original')
plt.axis('off')

plt.show()

---------------------------------------

 实际上的RGB转换成灰度图像是RGB三色的权重值：0.299*R+0.587*G+0.114*B

验证如下：（test是分离三通道，加权后用公式计算的）

import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\2.png')
b,g,r = cv2.split(image)

gray_manual = 0.299*r+0.587*g+0.114*b;
gray_manual = np.uint8(gray_manual)

plt.figure(figsize=(15, 5))

# 灰度图
plt.subplot(1, 3, 1)
gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)
plt.imshow(gray,cmap='gray')
plt.title('gray')
plt.axis('off')

# 原图
plt.subplot(1, 3, 2)
plt.imshow(image)
plt.title('original')
plt.axis('off')
#测试
plt.subplot(1, 3, 3)
plt.imshow(gray_manual,cmap='gray')
plt.title('test')
plt.axis('off')

plt.show()

-------------------------------------------------------------------

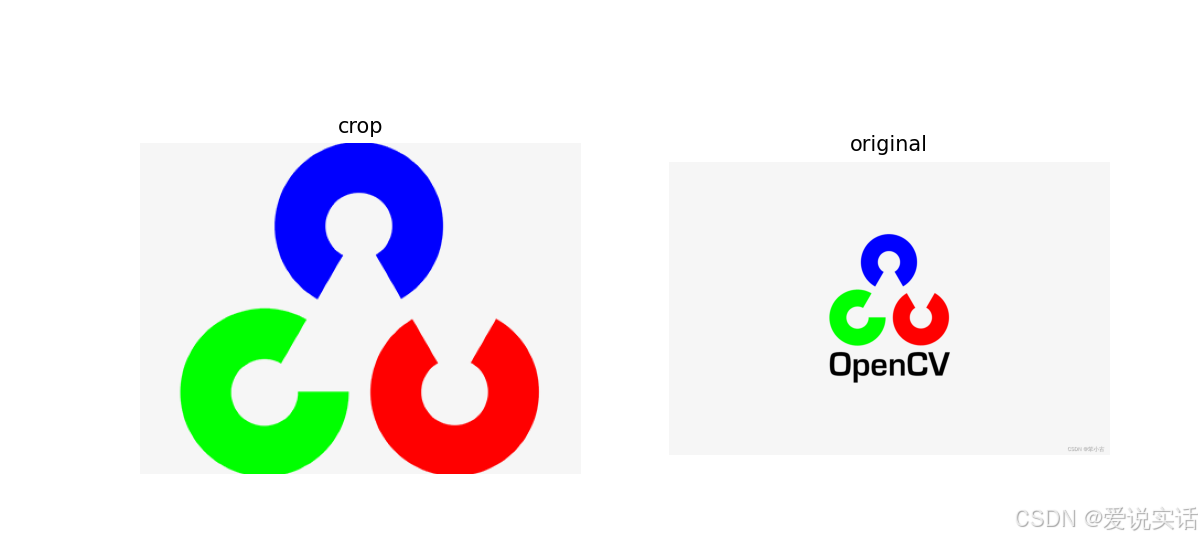

crop裁剪：

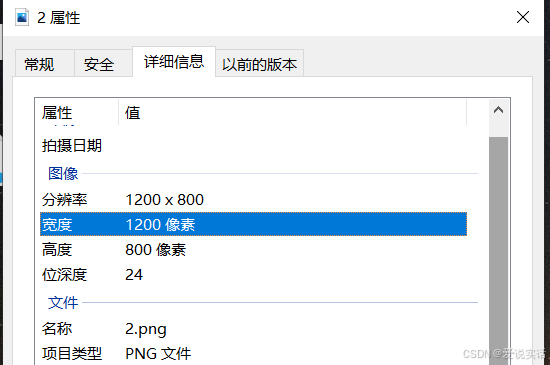

裁剪区域判断可以看图像的属性去微调：

[200:500,400:800]指的是宽200到500，和长400到800这个区域。

import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\2.png')
image_crop = image[200:500,400:800]
plt.figure(figsize=(10, 5))

# 裁剪
plt.subplot(1, 2, 1)
plt.imshow(image_crop)
plt.title('crop')
plt.axis('off')

# 原图
plt.subplot(1, 2, 2)
plt.imshow(image)
plt.title('original')
plt.axis('off')

plt.show()

 ---------------------------------------------------------------

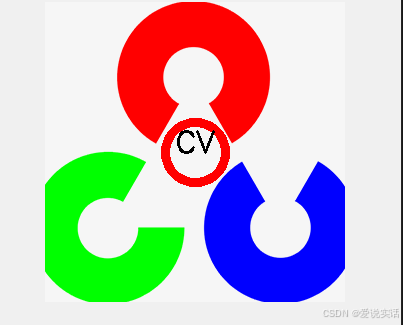

绘制功能：

import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\2.png')
image_crop = image[200:500,450:750]


cv2.circle(image_crop,(150,150),30,(0,0,255),7)
cv2.putText(image_crop,"CV",(130,150),0,1,(0,0,0),2,1)
cv2.imshow("image",image_crop)
cv2.waitKey()

-------------------------------------------------------------------------------------

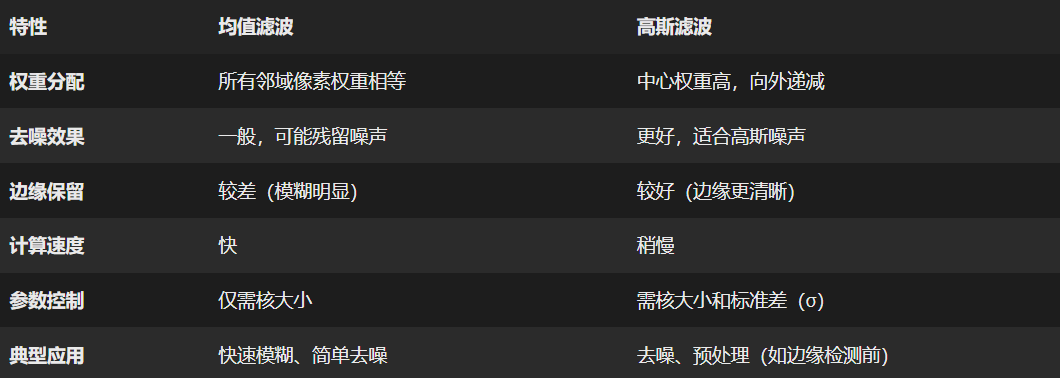

 滤波去噪：

快速模糊平滑 → 均值滤波

​去噪+保留细节 → 高斯滤波

采用均值、高斯滤波去噪：均值和高斯滤波不改变图像尺寸

卷积核（滤波核）在图像上滑动，对每个像素点及其邻域进行加权计算。

  • ​中心像素：卷积核覆盖区域的加权平均值会直接影响该像素的新值。
  • ​边缘像素：当卷积核靠近图像边界时，邻域部分超出图像范围，此时需通过填充策略处理越界区域。

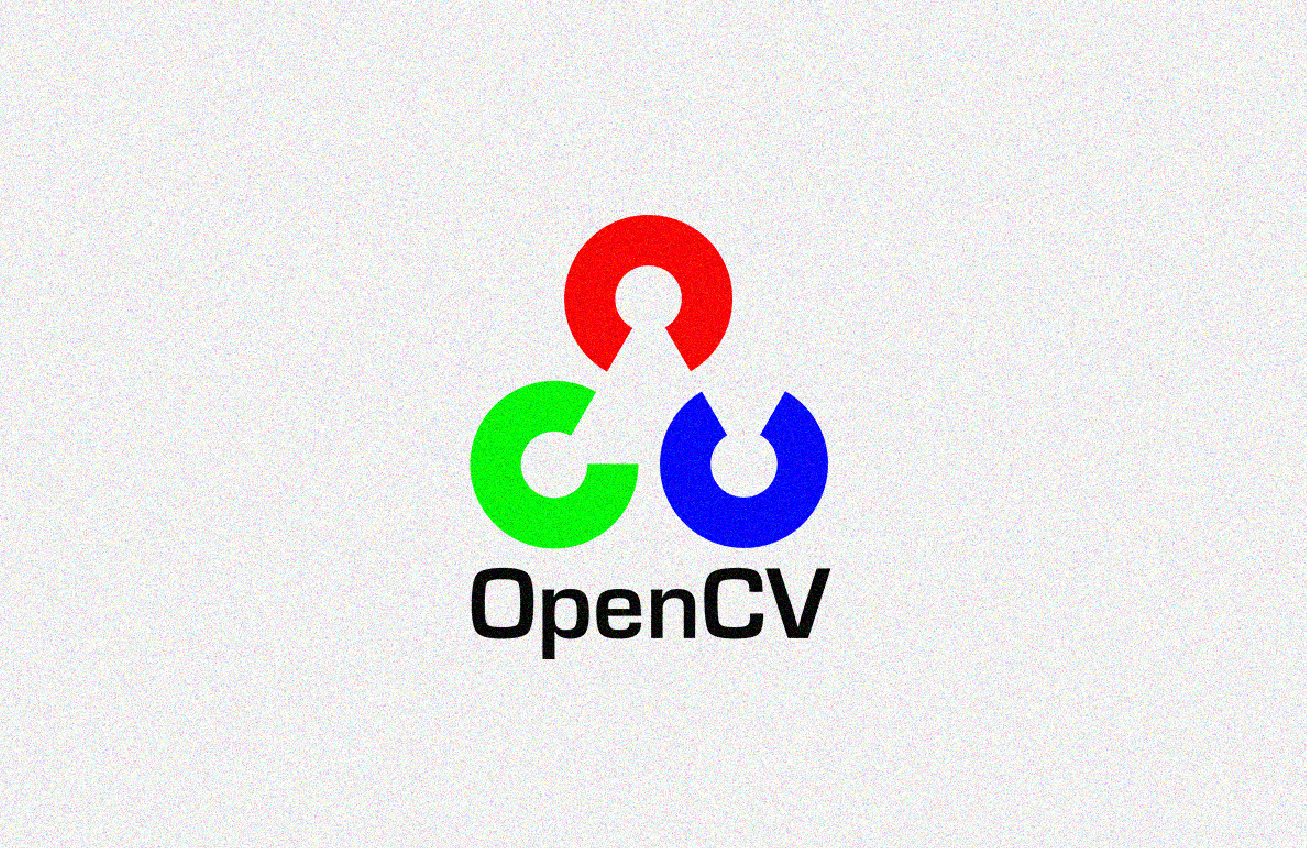

比如：生成一张带了高斯噪声的图像，保存到本地

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像（BGR格式）
img = cv2.imread(r'C:\Users\hi\Desktop\2.png')

# 生成高斯噪声
# 参数说明：
#   (1) 噪声矩阵形状与图像一致
#   (2) 均值 mean=0
#   (3) 标准差 sigma=25（根据需求调整）
noise = np.random.normal(loc=0, scale=55, size=img.shape).astype(np.float32)

# 将噪声叠加到图像上
noisy_img = img.astype(np.float32) + noise

# 限制像素值范围 [0, 255] 并转换为 uint8
noisy_img = np.clip(noisy_img, 0, 255).astype(np.uint8)
cv2.imwrite(r'C:\Users\hi\Desktop\6.png',noisy_img)

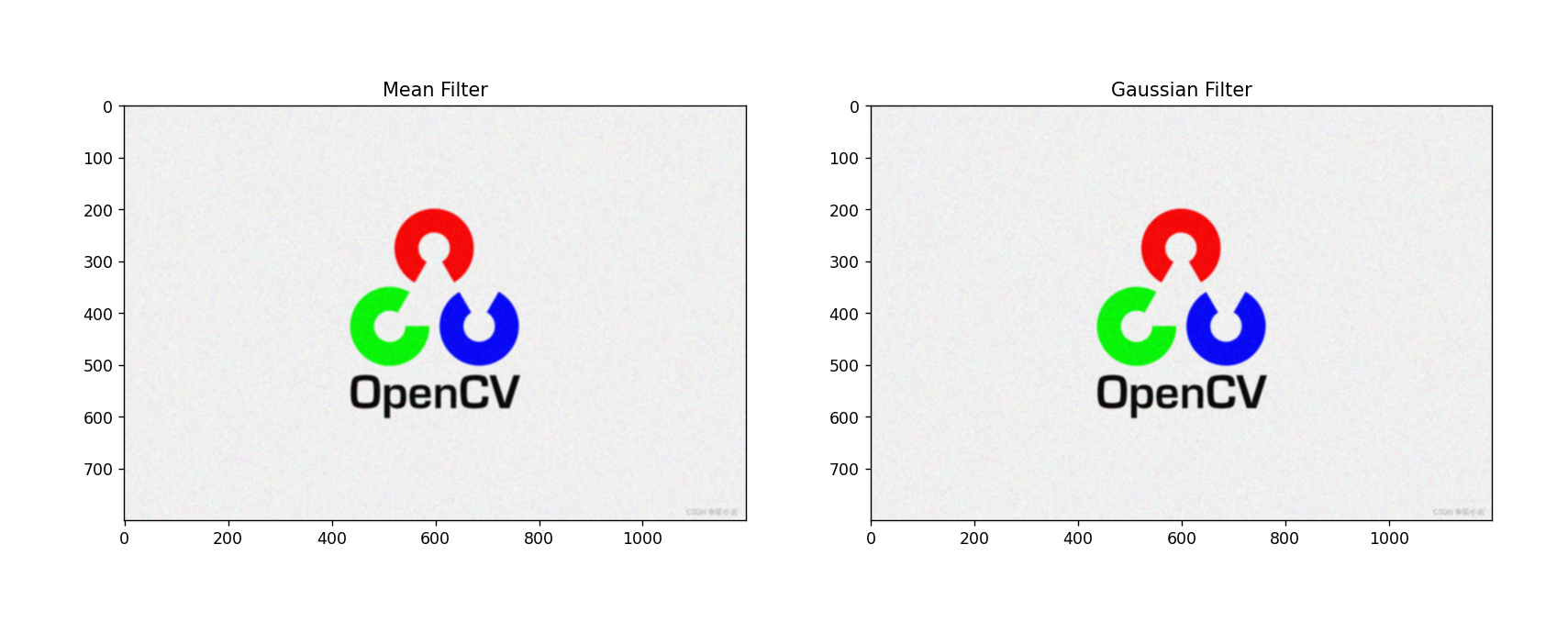

 滤波处理：

    import cv2
import matplotlib.pyplot as plt

# 读取图像
img = cv2.imread(r'C:\Users\hi\Desktop\6.png')

# 均值滤波
blur_mean = cv2.blur(img, (5, 5))

# 高斯滤波
blur_gaussian = cv2.GaussianBlur(img, (7, 7), sigmaX=0)

cv2.imwrite(r'C:\Users\hi\Desktop\7.png',blur_gaussian)

# 显示结果
plt.figure(figsize=(18, 9))
#plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title("Original")
plt.subplot(121), plt.imshow(cv2.cvtColor(blur_mean, cv2.COLOR_BGR2RGB)), plt.title("Mean Filter")
plt.subplot(122), plt.imshow(cv2.cvtColor(blur_gaussian, cv2.COLOR_BGR2RGB)), plt.title("Gaussian Filter")
plt.show()

    -------------------------------------------------------------------------------------

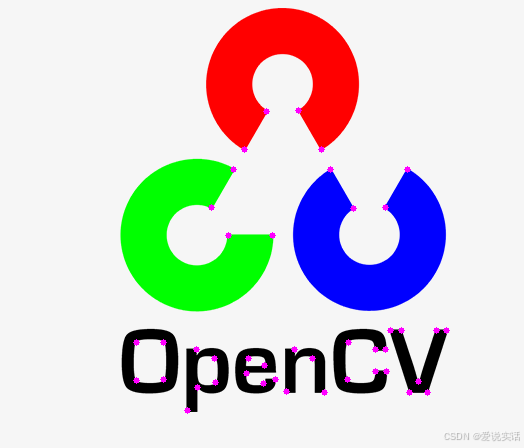

    特征提取：提取图像的转角，然后用圆圈标记出来（500是最大数量，0.05是阈值，调节阈值筛选想要的转角）

    import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\2.png')

gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)

corners = cv2.goodFeaturesToTrack(gray,500,0.05,10)

for corner in corners:
    x,y = corner.ravel()
    cv2.circle(image,(int(x),int(y)),3,(255,0,255),-1)

cv2.imshow("corners",image)
cv2.waitKey()

    --------------------------------------------------------------------------------

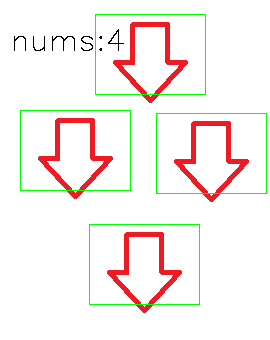

    模板匹配：

    图像是用画图工具自己做的。

    visionpro的模板匹配更加准确一些。

    import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\3.png')
gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)

template = gray[110:190,20:130]
num = 0
#cv2.rectangle(image,(110,20),(190,120),(0,255,0),2)

match = cv2.matchTemplate(gray,template,cv2.TM_CCOEFF_NORMED)
locations = np.where(match >= 0.9)#0.9为阈值

h,w = template.shape[0:2]
for p in zip(*locations[::-1]):
    x1,y1 = p[0],p[1]
    x2,y2 = x1+w,y1+h
    cv2.rectangle(image,(x1,y1),(x2,y2),(0,255,0),1)
    num+=1

cv2.putText(image,"nums:"+str(num),(10,50),0,1,(0,0,0),1,1)
cv2.imshow("image",image)
cv2.waitKey()

    ----------------------------------------------------------------------------

    边缘检测：

    一阶导数在灰度突变处（如边缘）会呈现较大的值。

    ​梯度方向：梯度向量 ∇f=(∂x/∂f​,∂y/∂f​) 的方向指向亮度变化最快的方向。

    图像梯度算法：边缘通常是灰度值变化剧烈的区域，梯度算法可以用来提取边缘

    一阶看的是变化率，提取的是粗略的边缘，使用算子有Sobel.

    二阶看的是变化的加速度，提取的是精确的边缘，但是非常容易受到噪声影响，有噪声就需要对噪声进行处理，使用算子有Canny（分段函数式取值，有过渡区间）和Laplacian（直接粗暴，没有过渡区间），Canny更加抗噪声。

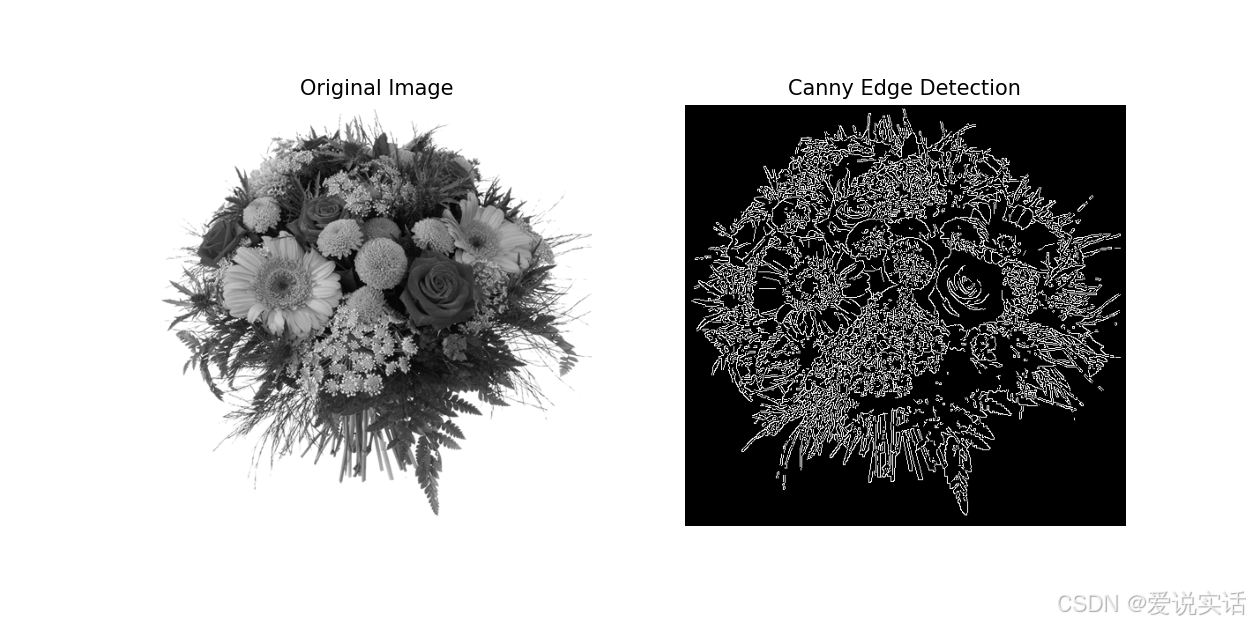

    Sobel和Canny对比如下：

    import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像
image = cv2.imread(r'C:\Users\12581\Desktop\color_flowers.bmp', cv2.IMREAD_GRAYSCALE)

# 应用Canny边缘检测
# 参数1: 最小阈值，参数2: 最大阈值
edges = cv2.Canny(image, 100, 200)

# 显示原图和边缘检测结果
plt.figure(figsize=(10, 5))

# 原图
plt.subplot(1, 2, 1)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')

# 边缘图
plt.subplot(1, 2, 2)
plt.imshow(edges, cmap='gray')
plt.title('Canny Edge Detection')
plt.axis('off')

plt.show()

    Sobel：边缘非常粗糙

    import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像
image = cv2.imread(r'C:\Users\12581\Desktop\color_flowers.bmp', cv2.IMREAD_GRAYSCALE)

# 应用Canny边缘检测
# 参数1: 最小阈值，参数2: 最大阈值
edges = cv2.Canny(image, 100, 200)

# 显示原图和边缘检测结果
plt.figure(figsize=(10, 5))

# 原图
plt.subplot(1, 2, 1)
plt.imshow(image, cmap='gray')
plt.title('Original Image')
plt.axis('off')

# 边缘图
plt.subplot(1, 2, 2)
plt.imshow(edges, cmap='gray')
plt.title('Canny Edge Detection')
plt.axis('off')

plt.show()

    Canny： 边缘准确

    ----------------------------------------------------------------------------

    二值化：

    （0-255）灰度图像变成（0-1）二值图像

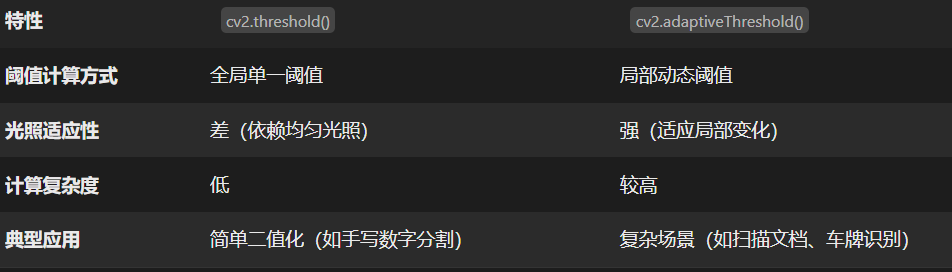

    OpenCV对比与Visionpro还是有强大的地方的，它的二值化可以分区域来设置不同的阈值。

    比如这张图片，明暗分布不均匀：

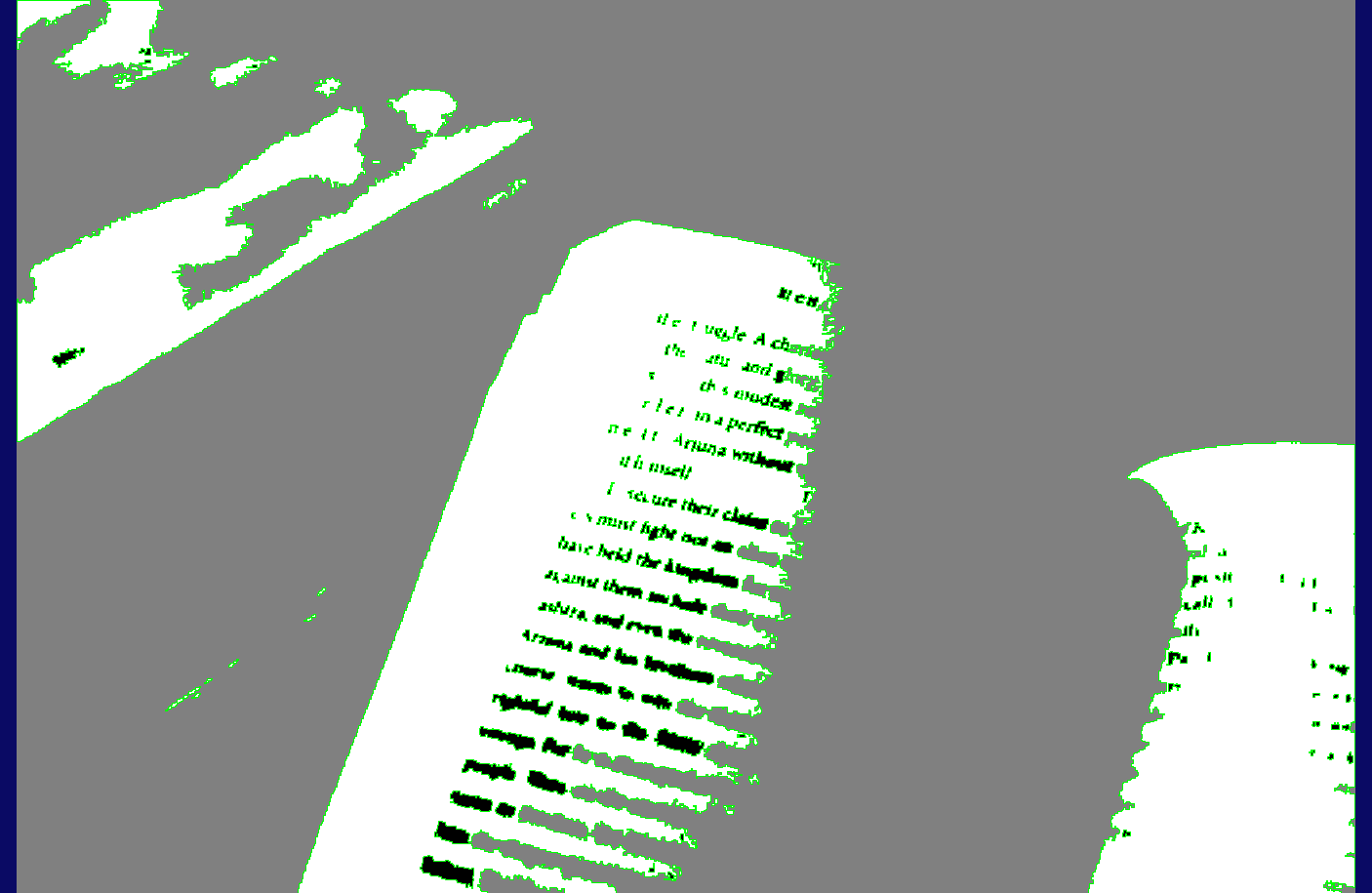

    Visionpro效果：

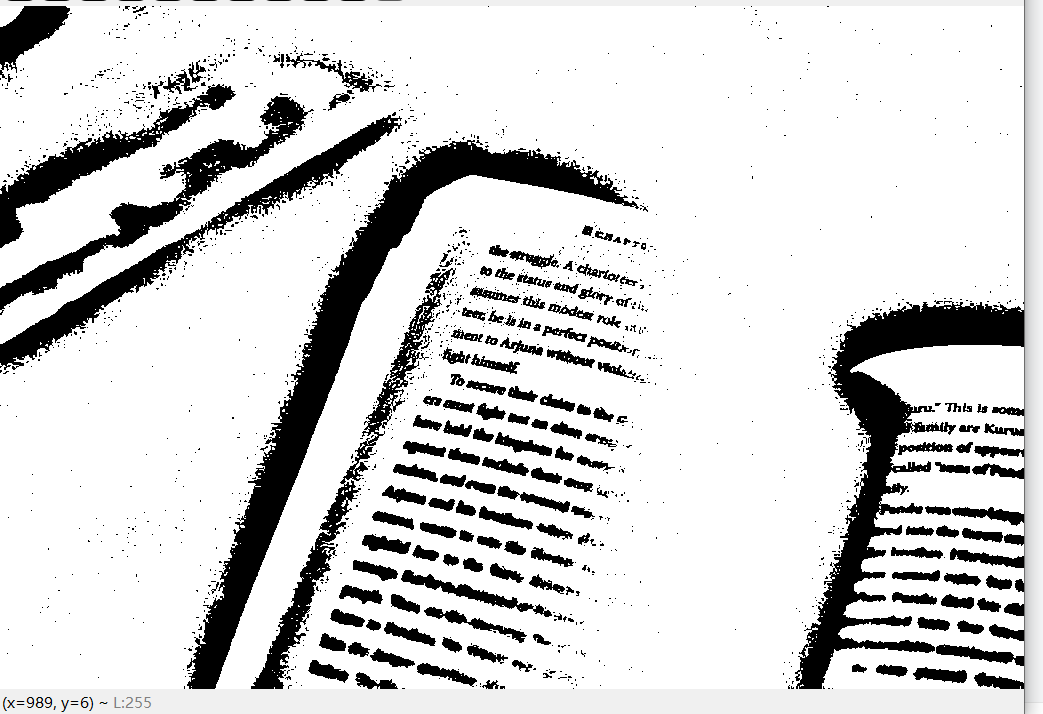

     OpenCV：

    import cv2
import numpy as np
import matplotlib.pyplot as plt

gray = cv2.imread(r'C:\Users\hi\Desktop\4.jpg',cv2.IMREAD_GRAYSCALE)
ret,binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
binary_adaptive = cv2.adaptiveThreshold(gray,255,cv2.ADAPTIVE_THRESH_GAUSSIAN_C,cv2.THRESH_BINARY,151,7)
cv2.imshow("image1",binary)
cv2.imshow("image2",binary_adaptive)

cv2.waitKey()

     OTSU阈值算法：也叫大津法（专门用在cv2.threshold()，不需要调整参数，适合场景是光照均匀的图片，不适合在光照不均匀和噪声多的图片）

    我们看一下OTSU的强大性：

    import cv2
import numpy as np
import matplotlib.pyplot as plt

gray = cv2.imread(r'C:\Users\hi\Desktop\2.png',cv2.IMREAD_GRAYSCALE)
ret,binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
#binary_adaptive = cv2.adaptiveThreshold(gray,255,cv2.ADAPTIVE_THRESH_GAUSSIAN_C,cv2.THRESH_BINARY,151,7)
ret,binary_otsu = cv2.threshold(gray,0,255,cv2.THRESH_BINARY|cv2.THRESH_OTSU)
plt.figure(figsize=(20, 15))

plt.subplot(2, 2, 1)
plt.imshow(gray, cmap='gray')
plt.title('gray')
plt.axis('off')

plt.subplot(2, 2, 2)
plt.imshow(binary, cmap='gray')
plt.title('binary')
plt.axis('off')

plt.subplot(2, 2, 3)
plt.imshow(binary_otsu, cmap='gray')
plt.title('binary_otsu')
plt.axis('off')

plt.show()

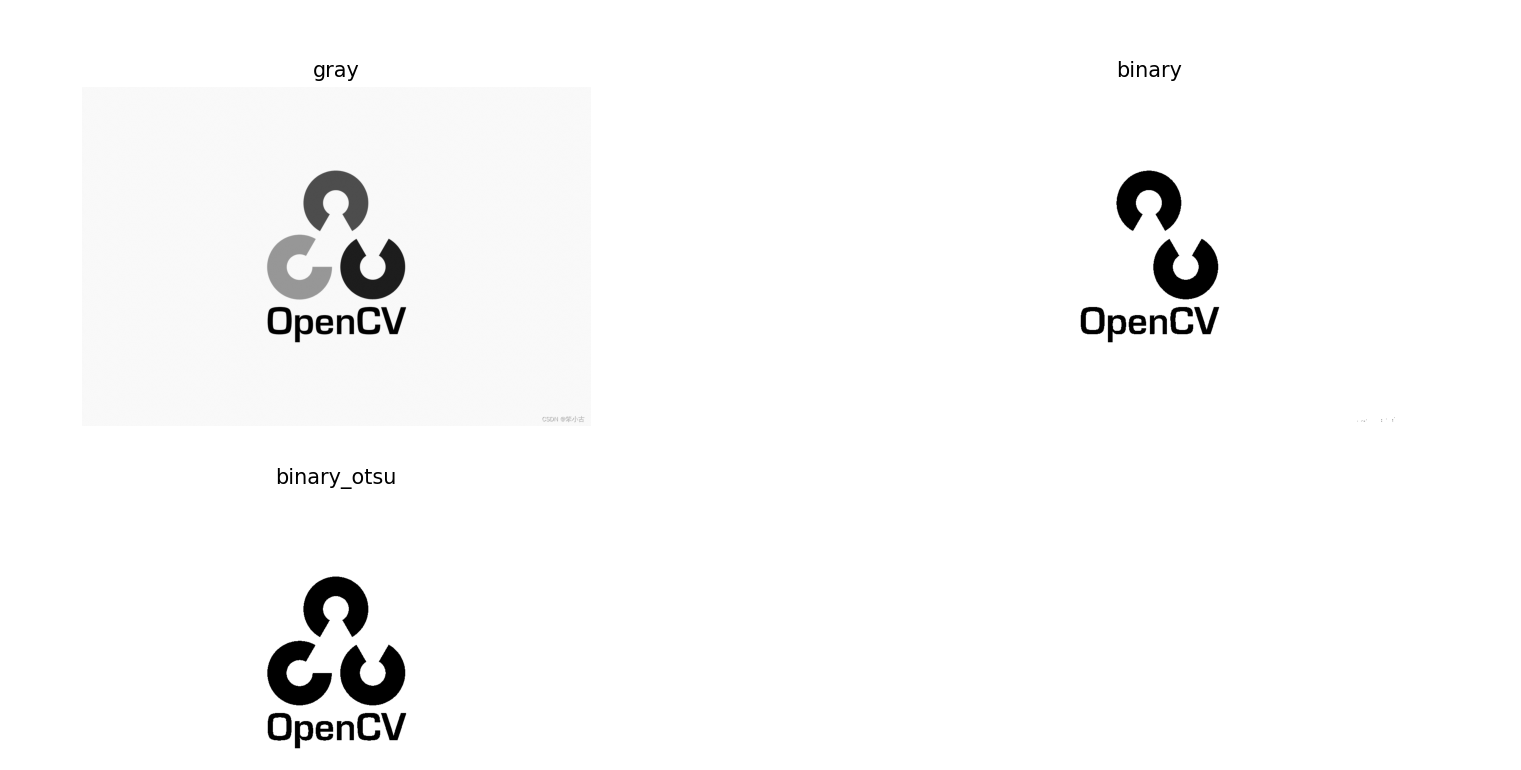

     原图是gray，不用otsu就需要人工去调阈值，binary这张图还需要去调整参数。

    -----------------------------------------------

    形态学：

    膨胀（dilated）、腐蚀(eroded)、开运算（先腐蚀后膨胀）、闭运算（先膨胀后腐蚀）

    import cv2
import numpy as np
import matplotlib.pyplot as plt

image = cv2.imread(r'C:\Users\hi\Desktop\2.png',cv2.IMREAD_GRAYSCALE)
ret,gray = cv2.threshold(image,200,255,cv2.THRESH_BINARY_INV|cv2.THRESH_OTSU)
kernel = np.ones((7,7),np.uint8)
dilated = cv2.dilate(gray,kernel,iterations=1)#膨胀
eroded = cv2.erode(gray,kernel,iterations=1)#腐蚀
open = cv2.dilate(eroded,kernel,iterations=1)#开运算
close = cv2.erode(dilated,kernel,iterations=1)#闭运算

plt.figure(figsize=(20, 15))

plt.subplot(2, 2, 1)
plt.imshow(dilated , cmap='gray')
plt.title('dilated ')
plt.axis('off')

plt.subplot(2, 2, 2)
plt.imshow(eroded, cmap='gray')
plt.title('eroded')
plt.axis('off')

plt.subplot(2, 2, 3)
plt.imshow(open, cmap='gray')
plt.title('open')
plt.axis('off')

plt.subplot(2, 2, 4)
plt.imshow(close, cmap='gray')
plt.title('close')
plt.axis('off')

plt.show()

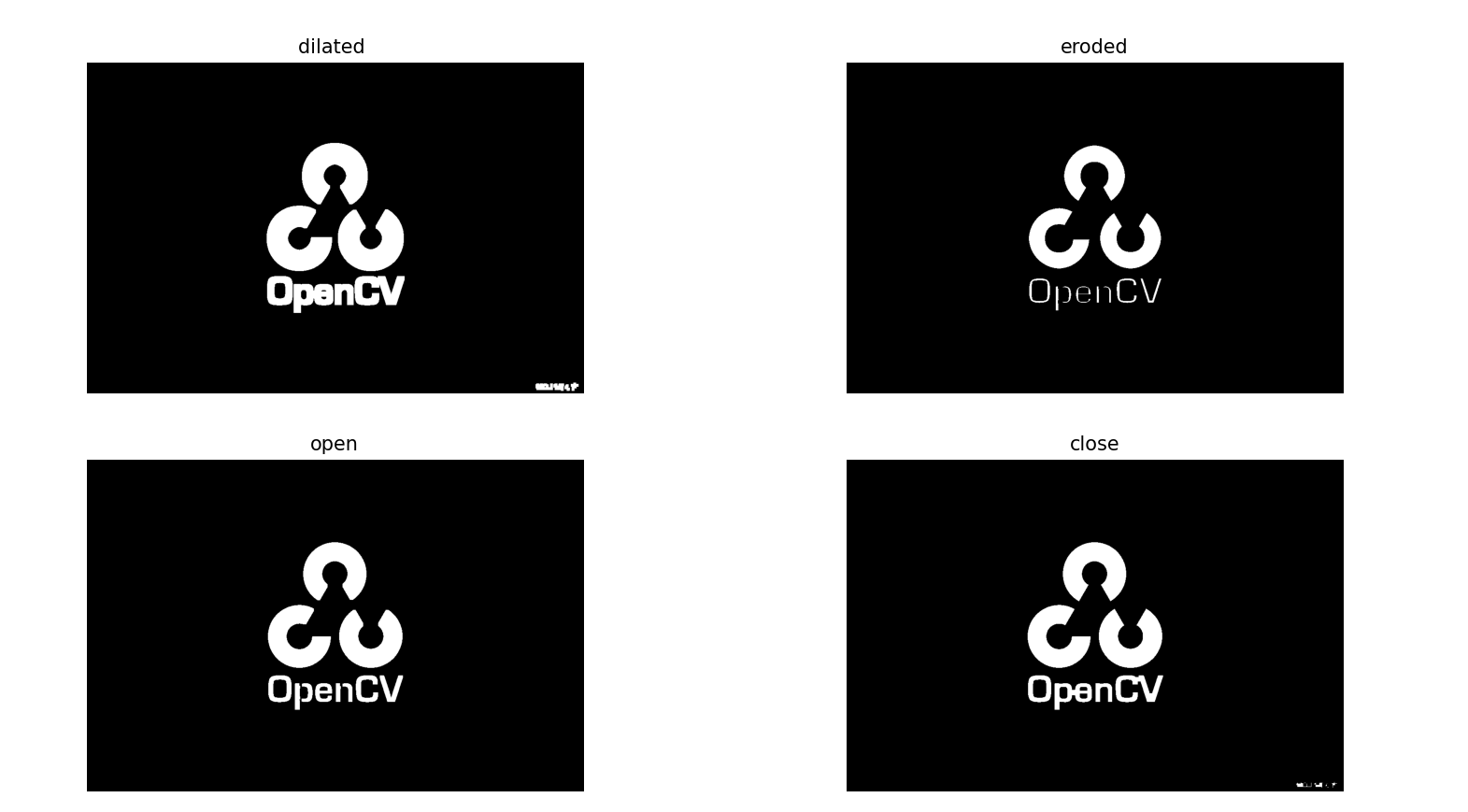

     开运算和闭运算，膨胀和腐蚀，哪个先使用，哪个的效果就是主要效果。如图就是，闭运算是膨胀先使用，就算使用了腐蚀有效恢复了图像形态，但是膨胀效果还是主要效果。

    ---------------------------------------------------------------------

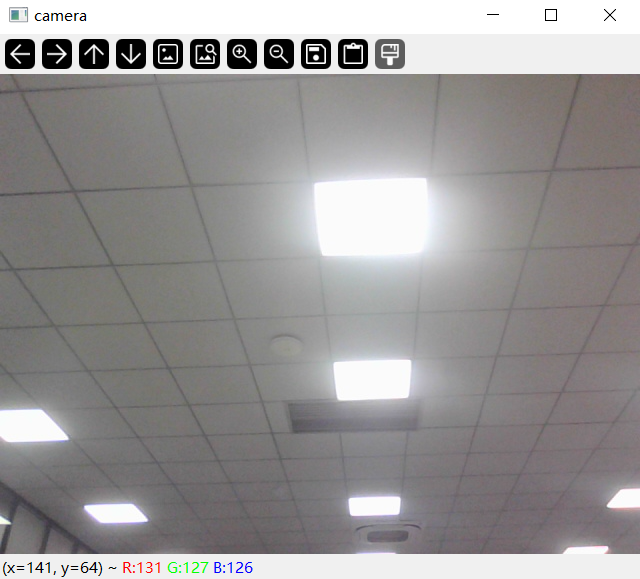

    读取相机流：

    import cv2

capture = cv2.VideoCapture(0)

while True:
    ret,frame = capture.read()
    cv2.imshow("camera",frame)
    key = cv2.waitKey(1)
    if key!=-1:
        break
capture.release()
