ecspi1: ecspi@02008000 {
					#address-cells = <1>;
					#size-cells = <0>;
					compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";
					reg = <0x02008000 0x4000>;
					interrupts = <GIC_SPI 31 IRQ_TYPE_LEVEL_HIGH>;
					clocks = <&clks IMX6UL_CLK_ECSPI1>,
						 <&clks IMX6UL_CLK_ECSPI1>;
					clock-names = "ipg", "per";
					dmas = <&sdma 3 7 1>, <&sdma 4 7 2>;
					dma-names = "rx", "tx";
					status = "disabled";
				};

ecspi1即为设备节点的标签，用于在设备树的其他地方引用此节点。

ecspi@02008000是设备节点的名称，ecspi代表设备类型，02008000该设备的基地址。

后面有三个关键的属性信息：

#address-cells = <1>;代表设定子节点地址信息所占用的 32 位单元数量，这里为 1 个单元。
#size-cells = <0>;代表设定子节点大小信息所占用的 32 位单元数量，这里为 0 个单元，意味着子节点不提供大小信息。
compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";属性给出了一系列字符串，用于表明该设备与哪些驱动程序兼容。通过这个属性来找到对应的驱动程序。

2、spi_master扩展配置

在其他的设备树文件通过引用这个spi_master来进行更详细的设备树编写，如下所示：

&ecspi1 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_ecspi1>;

    fsl,spi-num-chipselects = <2>;
    cs-gpios = <&gpio4 26 GPIO_ACTIVE_LOW>, <&gpio4 24 GPIO_ACTIVE_LOW>;
    status = "okay";

    dac: dac {
        compatible = "spidev";
        reg = <0>;
        spi-max-frequency = <20000000>;
    };

};

这段代码是设备树中对之前定义的ecspi1节点进行的扩展配置，为其添加了引脚控制、片选信号、设备状态等信息，同时还定义了SPI从设备。

fsl,spi-num-chipselects表明该 SPI 控制器支持的片选信号数量为 2 个。
cs-gpios定义了这两个片选信号对应的 GPIO 引脚。&gpio4 是对 GPIO 控制器 4 的引用，26 和 24 分别是 GPIO 引脚编号，GPIO_ACTIVE_LOW 表示片选信号为低电平有效。

3、spi_device设备节点

上述的扩展配置还定义了一个子设备节点。

dac: dac {
    compatible = "spidev";
    reg = <0>;
    spi-max-frequency = <20000000>;
};

compatible 指定该设备与 "spidev" 驱动兼容
reg 表示示该设备在 SPI 总线上的片选编号为 0。
spi-max-frequency 设定该设备支持的最大 SPI 通信频率为 20 MHz。

上述的三个书写时spi子设备节点的必要属性，如需要更详细的配置，也需要在设备树文件中详细的提供，如：通过配置spi_cpol来配置极性。

二、SPI设备树处理过程

在介绍SPI设备树处理过程之前，我们先来看看SPI设备相关的结构体。我们以上述设备树文件的spi_master设备节点对应的驱动程序为例。

1、platform_driver

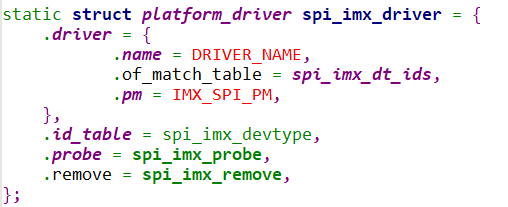

platform_driver类型的结构体如下

platform_driver结构体里的.id_table注册的是spi_imx_devtype结构体数组，它是一个platform_device_id类型的结构体数组。

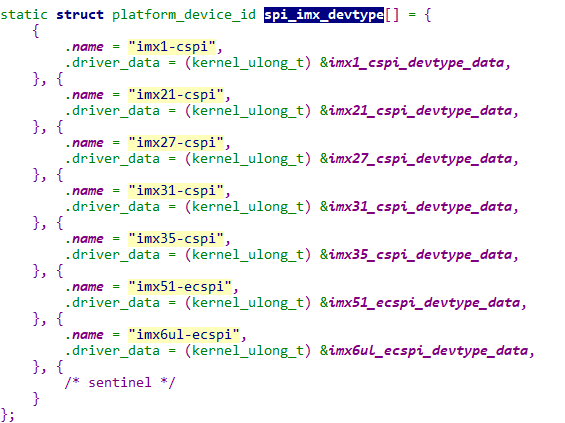

2、platform_device_id

platform_device_id结构体数组主要用于平台设备驱动，在驱动注册时可以指定这个数组，内核会依据设备名称来匹配相应的驱动。

可以看到，这个结构体数组的最后一个元素的.name为"imx6il-ecspi"。

当内核发现名称匹配的平台设备时，就会调用spi_imx_probe函数。

3、spi_imx_probe

当平台的设备和驱动匹配后，会调用.probe函数。

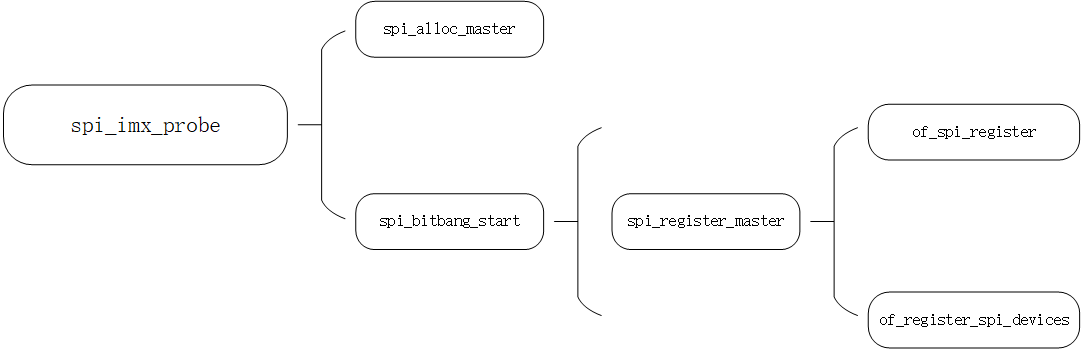

spi_imx_probe函数的主要实现有以下几点

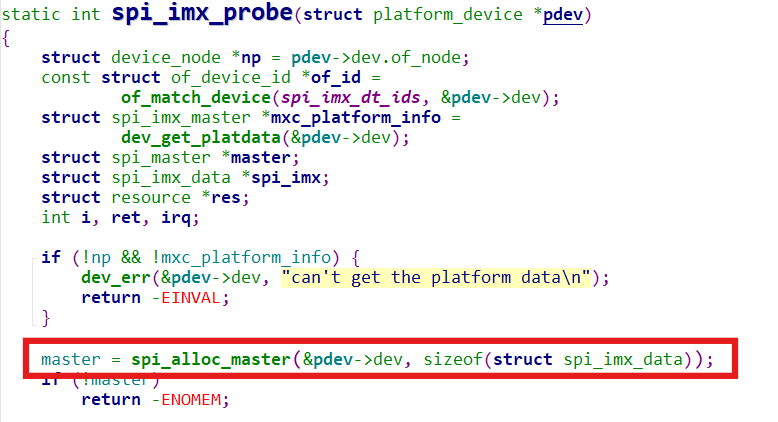

spi_alloc_master

这个probe函数会去分配一个 spi_master。

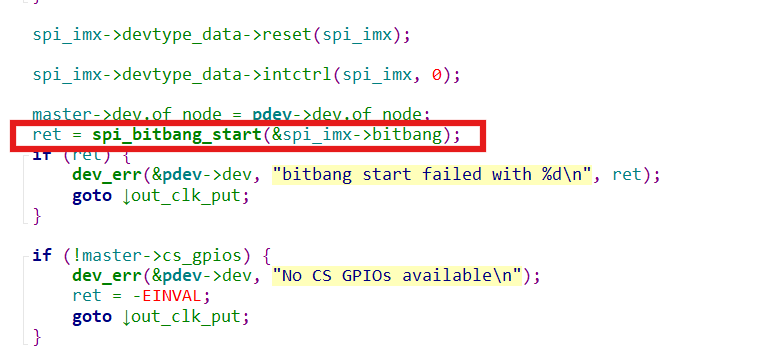

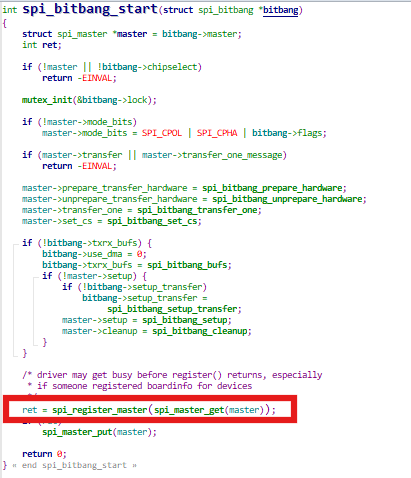

spi_bitbang_start

此函数用于启动SPI通信

通过spi_bitbang_start去注册spi_master。

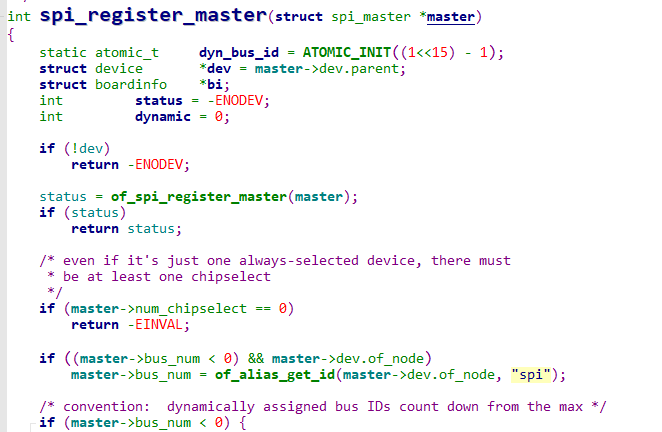

spi_register_master

通过spi_register_master去注册master的相关内容。

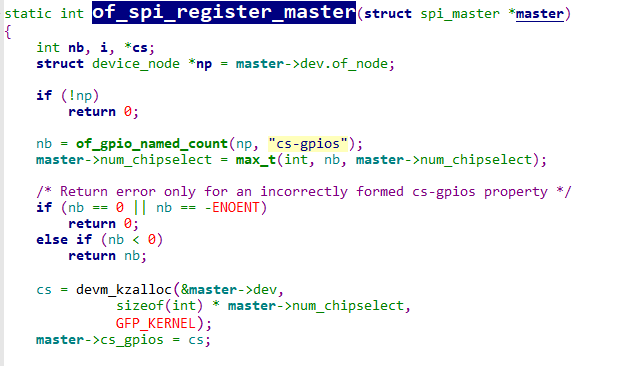

of_spi_register_master

这个函数里的的of_gpio_named_count函数就可以把设备树文件里的cs-gpios定义的两个片选信号对应的 GPIO 引脚记录下来。

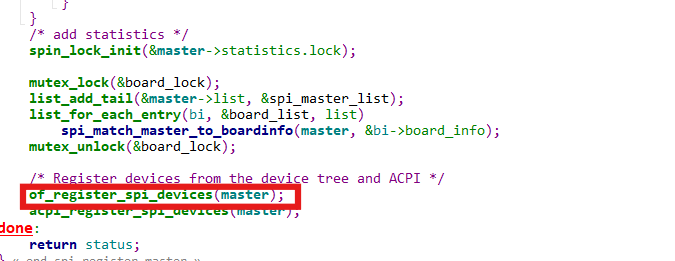

of_register_spi_devices

这个函数就会把设备树里的spi_device进行注册。

总结

1. 通过平台总线模型匹配 SPI 控制器设备和对应的驱动

在 Linux 内核里，SPI 控制器设备可以借助平台总线模型来实现与对应驱动的匹配。平台总线模型是一种用于连接设备和驱动的抽象机制，它借助设备树（Device Tree）或者传统的设备注册方式来描述设备信息，然后依据 compatible 属性或者设备名称来完成设备和驱动的匹配。

2. 匹配到驱动后通过 probe 函数进行 spi_master 的注册

当平台总线模型成功匹配到设备和驱动后，会调用驱动的 probe 函数。在 probe 函数中，通常会完成 spi_master 结构体的初始化和注册工作。spi_master 代表着一个 SPI 主机控制器，它负责管理和控制连接到该控制器的所有 SPI 从设备。

3. SPI 子设备也是通过 spi_master 进行解析和注册

SPI 子设备指的是连接到 SPI 主机控制器上的具体设备，如传感器、存储器等。这些子设备的解析和注册通常是通过spi_master来完成的。在设备树中，SPI 子设备会作为 SPI 控制器节点的子节点来定义。当spi_master注册成功后，内核会依据设备树信息解析出这些子设备，并通过spi_register_device函数将它们注册到系统中。
