结构化需求分析：功能、数据与行为的全景建模

前言

在软件工程中，需求分析是决定项目成败的关键阶段。它不仅决定了后续设计与开发工作的基础，也直接关系到最终系统能否满足用户真实需求。在众多需求分析方法中，结构化需求分析（Structured Analysis）以其系统性、可视化和层次化的特点，被广泛应用于大型信息系统的开发过程中。

结构化需求分析将系统需求划分为三个核心视角：功能视角、数据视角和行为视角，分别通过功能模型（DFD）、**数据模型（ER图）和行为模型（状态转换图）**来建模系统的“做什么”、“涉及什么数据”以及“如何变化”。本文将围绕这三个核心模型进行详细解析，并结合实例说明它们在需求分析中的应用方式与价值。

1 功能模型：数据流图（DFD）的结构与应用

功能模型用于描述系统的各项功能及其之间的逻辑关系，强调的是“系统做什么”。在结构化分析方法中，功能模型通常以**数据流图（Data Flow Diagram, DFD）**的形式表现，是最具代表性的工具之一。

1.1 数据流图的基本构成要素

数据流图主要由四种元素构成：

• 外部实体（External Entity）：系统之外与系统交互的对象，如用户、第三方系统。
• 加工（Process）：系统中执行的操作或功能，用椭圆表示。
• 数据流（Data Flow）：在外部实体、加工和数据存储之间流动的信息，用箭头表示。
• 数据存储（Data Store）：系统内部保存的数据，用平行线表示。

这些元素共同构建出系统的信息处理过程，通过图形方式揭示了系统的功能结构及其相互关系。

1.2 数据流图的层次化设计

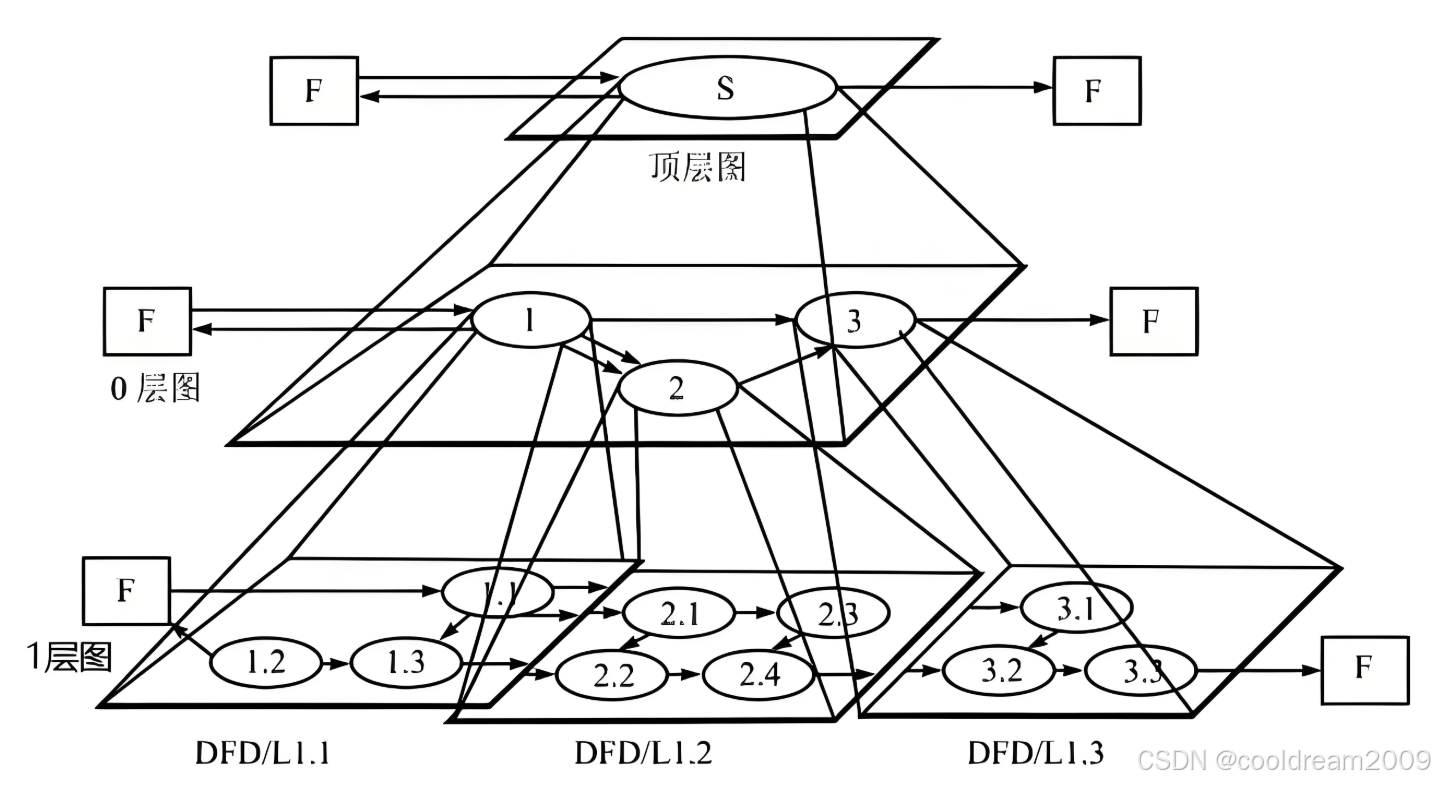

DFD采用自顶向下的层次化设计，从上下文图开始，逐步细化至更低层级：

• 上下文图展示了系统与外部环境之间的所有交互关系，是最顶层的视图。
• **0层图（Level 0 DFD）**是上下文图的细化，表示系统的主要子功能。
• 更深层的DFD（如1层、2层）进一步细化每个子功能的内部结构，直到细化到无法再分的程度。

通过层次化的DFD设计，开发人员和业务人员可以逐步深入理解系统的功能逻辑。

1.3 数据流图的建模价值

DFD的最大优势在于其清晰的功能表达与图形化的可沟通性。在早期需求调研阶段，它是开发者与用户之间沟通的桥梁。借助DFD：

• 用户能更直观地看到系统将如何响应他们的操作。
• 开发团队能识别并隔离每个功能模块，便于后续模块化设计。
• 项目经理可估算各模块的复杂性与开发工作量。

2 数据模型：ER图揭示数据结构与关系

如果说功能模型强调“做什么”，那么数据模型则回答“用什么数据来做”。在结构化分析方法中，数据模型主要使用**实体-关系图（Entity-Relationship Diagram, ER图）**来描述系统中的关键数据实体及其之间的逻辑关系。

2.1 ER图的基本组成

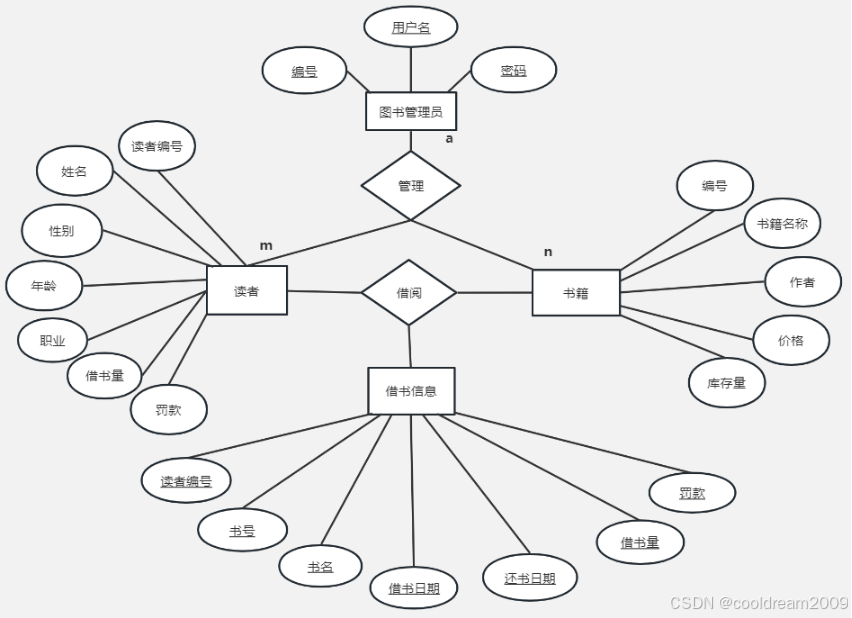

ER图的核心元素包括：

• 实体（Entity）：可被定义和区分的对象，如“用户”、“订单”、“商品”。
• 属性（Attribute）：实体的特征，如“用户名”、“订单编号”、“价格”。
• 关系（Relationship）：实体之间的逻辑联系，如“用户下订单”、“订单包含商品”。

此外，ER图中还常用到：

• 主键（Primary Key）：唯一标识实体实例的属性。
• 多重性（Cardinality）：描述实体之间关系的数量限制，如一对一、一对多、多对多。

2.2 建模过程与注意事项

构建ER图通常从识别业务对象开始，逐步挖掘它们之间的关联，并进行概念抽象。建模过程中应注意：

• 避免数据冗余，确保数据规范化。
• 关系尽量清晰明了，过度复杂的关系应拆解。
• 属性要准确反映实体的业务特征。

通过合理的ER建模，系统的数据库设计将更贴合业务实际，有利于数据一致性与维护。

2.3 数据模型的价值体现

数据模型不仅为数据库设计提供蓝图，更在多个层面体现出其价值：

• 为开发者建立清晰的数据结构认知。
• 有助于前后端接口设计时的数据约定。
• 支持系统演进过程中的数据变更控制。

因此，在结构化分析中，ER图是连接业务理解与系统实现之间的重要桥梁。

3 行为模型：状态转换图刻画系统动态特性

与前两种模型偏向于静态结构不同，行为模型关注的是系统如何对事件做出响应，即系统的“动态行为”。在结构化需求分析中，行为模型常通过**状态转换图（State Transition Diagram, STD）**来表达。

3.1 状态转换图的基本构成

状态转换图主要由以下元素组成：

• 状态（State）：系统在某一时刻的条件或情境。
• 事件（Event）：引起状态变化的外部或内部触发条件。
• 动作（Action）：响应事件时执行的操作。
• 转换（Transition）：从一个状态到另一个状态的路径，通常标注“事件/动作”。

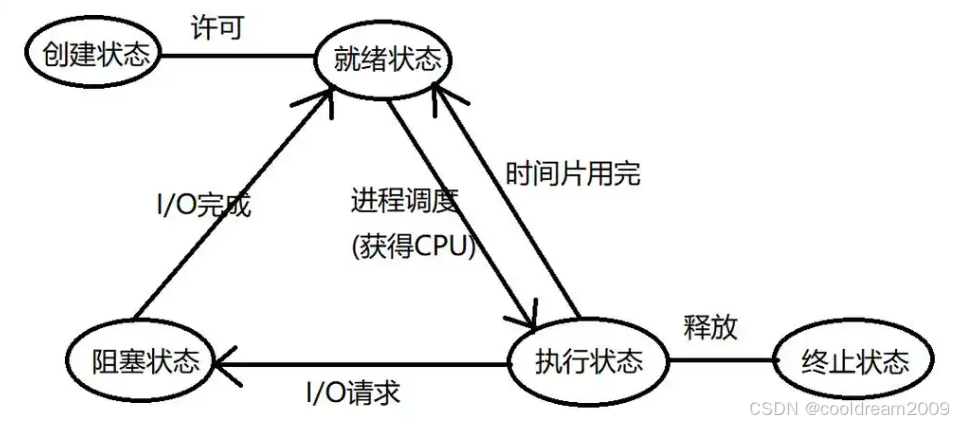

举例来说，一个“订单”的状态可以从“待支付”→“已支付”→“已发货”→“已完成”，而每个状态的转换都由特定事件触发（如支付成功、发货完成等）。

3.2 应用场景与价值

状态转换图常用于建模：

• 具有明确生命周期的对象（如订单、任务、用户账户）。
• 需要状态控制的系统模块（如流程审批、权限控制）。
• 交互式界面状态（如多步骤操作、组件响应）。

其核心价值在于描述系统的时间性变化，帮助开发团队明确：

• 不同状态下系统应如何响应用户操作。
• 哪些状态是不允许直接跳转的，起到约束作用。
• 哪些异常状态需要特殊处理，从而提升系统的鲁棒性。

3.3 状态建模的实践建议

• 保持状态数量合理，防止状态爆炸。
• 明确每个状态的入口与出口，避免“死状态”。
• 标明每个状态的有效操作，有助于后期逻辑编程。

行为模型通过精确的状态控制，使系统具有更高的行为一致性和用户体验保障。

4 模型协同：三视角统一支撑需求分析全貌

功能模型、数据模型和行为模型分别从不同角度刻画系统的组成与运行机制，它们之间并不是孤立存在，而是相辅相成。

• 功能模型揭示了系统完成任务的路径；
• 数据模型提供了功能执行所依赖的数据基础；
• 行为模型确保系统在不同状态下的反应符合预期。

以一个“在线商城系统”为例：

• 功能模型中定义“下单”、“支付”、“发货”等核心流程；
• 数据模型中定义“用户”、“商品”、“订单”等关键实体；
• 行为模型中则定义“订单”从创建到完成的状态流转过程。

三种模型的结合，可以为后续的系统设计、数据库设计、接口开发与测试用例设计提供全面的支持。更重要的是，它们在需求分析阶段就确保了功能、数据与逻辑状态的一致性，极大地降低了后期修改与沟通成本。

结语

结构化需求分析以其清晰的分工、图形化的表达和层次化的建模方法，为系统开发奠定了坚实基础。通过功能模型、数据模型与行为模型的协同建模，不仅有助于全面理解用户需求，也为后续各阶段开发活动提供了精确指导。在实践中，结构化分析方法依然具有极高的指导意义。即便在敏捷开发、面向对象建模等新兴方法兴起的今天，结构化分析所倡导的清晰、系统、可追踪的思维方式，依旧值得每一个软件工程师深入掌握与灵活运用。
