一、SFM/MVS

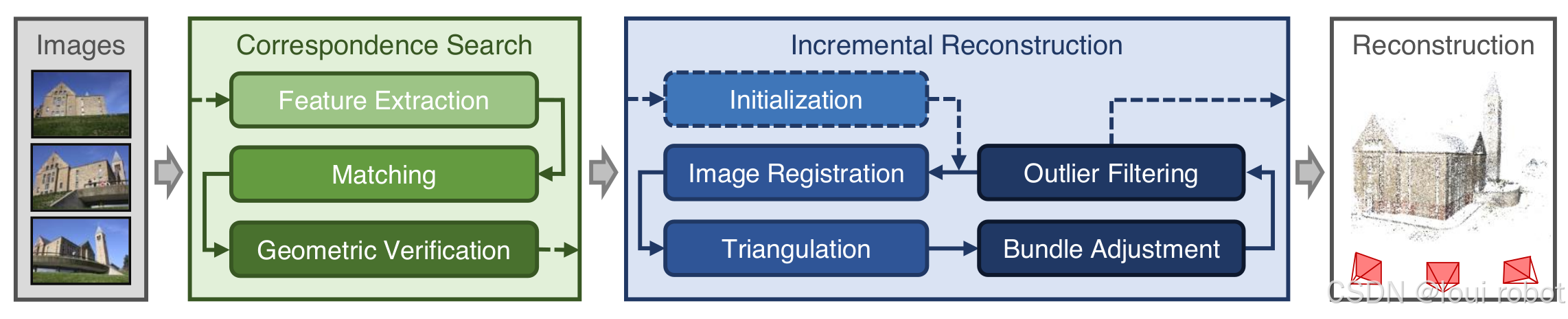

colmap是一种经典的SFM/MVS开源框架，Correspondence Search时，首先对所有图片进行特征提取Feature Extraction，然后进行特征匹配match，匹配分为暴力两两匹配和按序列匹配等的多种方式，最后进行几何校验Geometric Verification，通过对极几何等约束删除异常匹配
Incremental Reconstruction时，首先选取匹配较好两帧进行初始化nitialization(选取策略优化)，类似ORBSLAM根据F/H比值选取分解F或H矩阵进行初始化；再不断(增量式)选取较好的下一帧(选取策略优化)使用PNP(3D-2D)估计下一帧位姿注册mage Registration和三角化Triangulation；然后不断地进行捆集优化Bundle Adjustment(优化过程中也会不断三角化)和剔除异常值Outlier Filtering
在这里插入图片描述

二、nerf

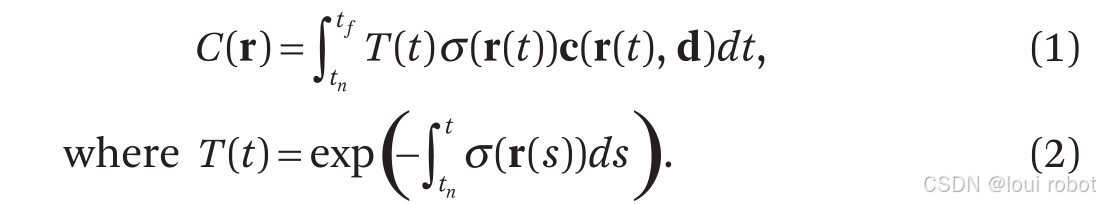

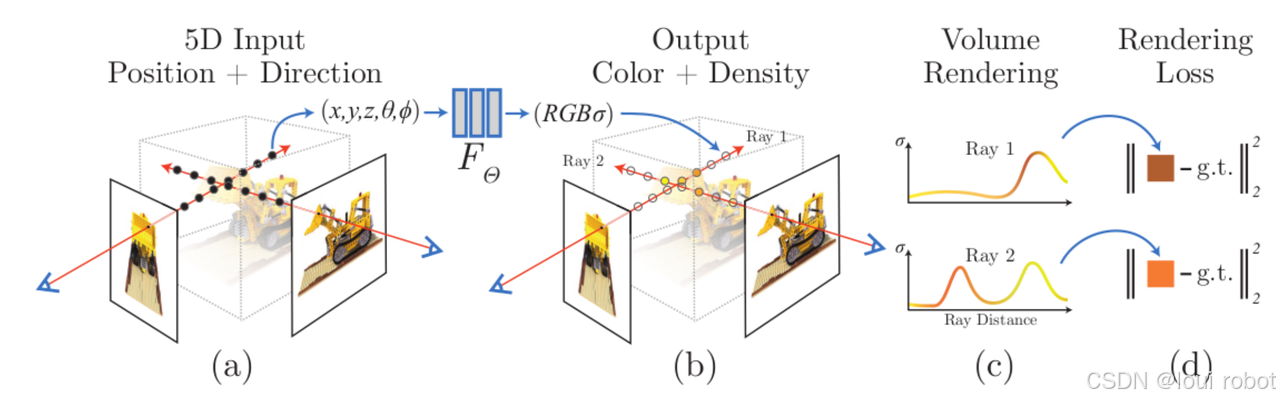

隐式表达：输入位置x=(x,y,z)和光线入射角度d=( $\theta,\Phi$ )，输出光线(r(t)=o+td)方向离散N个点的RGB颜色和密度σ，颜色是关于位置和入射角的函数，密度是关于位置的函数。颜色的真实从图片上得到，理论计算公式如下：
在这里插入图片描述

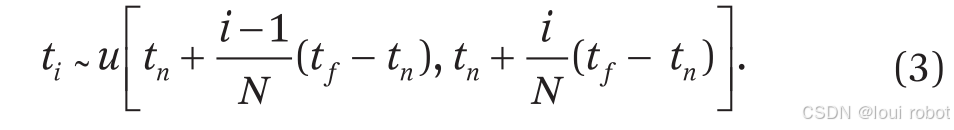

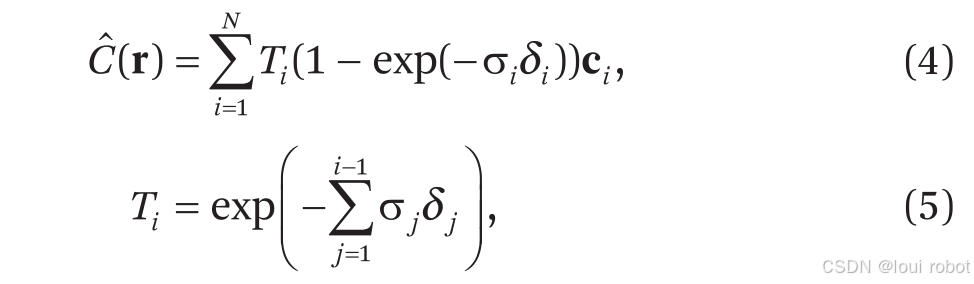

离散化
在这里插入图片描述

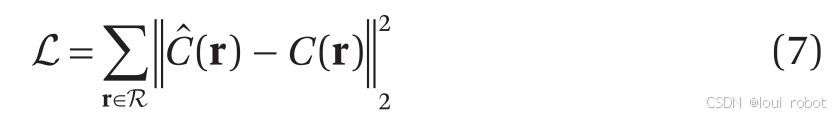

最后，由图像像素作为观测、离散N个点的RGB颜色和密度σ计算估计值，构建误差函数

获取三维点时，通过每束光线得到N个离散密度，密度最高的认为是三维点，所以它是一种隐式表达
缺点：

query过程需要大量的采样，渲染方法成本很高
用了大型多层MLP，运算量大，占用内存高
不容易编辑
不能显式对三维空间几何建模
导致遗忘问题

三、3D gauss

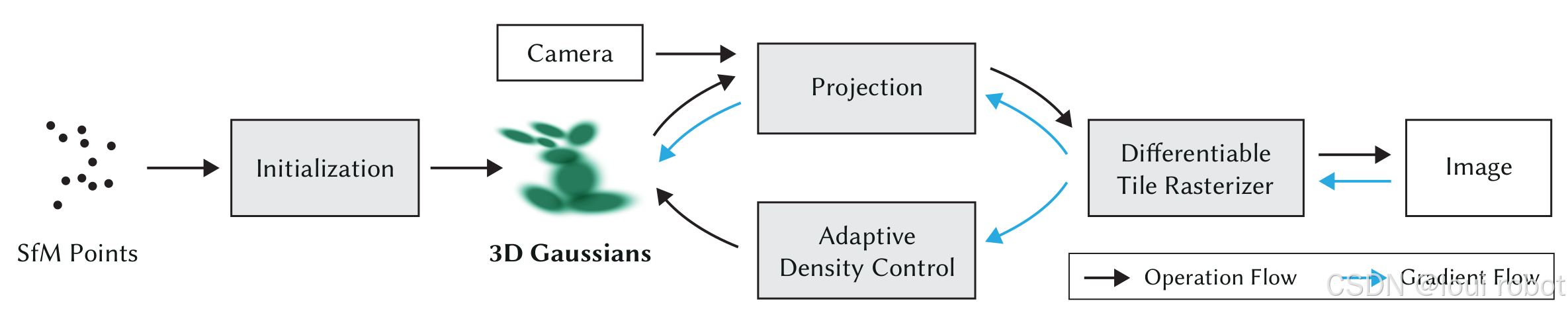

流程如下图，基于SFM(如colmap)得到3D点云地图，初始化Initialization为3D Gauss地图，即每个点用如下公式表示(scaling matrix 𝑆 and rotation matrix 𝑅);然后将3D点投影Projection到2D图像，对于同一条线束上点使用Nerf渲染rasterize方式计算颜色，不同的是对不同Tile进行渲染Diﬀerentiable Tile Rasterizer，然后与图像构建残差，反向传播优化3D Gauss地图，使用Adaptive Control of Gaussians策略膨胀under-reconstructed区域和腐蚀over-reconstructed

在这里插入图片描述

优点

快速渲染和丰富的优化：高达400FPS的速度渲染，可视化和优化速度更快
有明确空间范围的建图：
显式地图：

四、深度估计

DUST3R

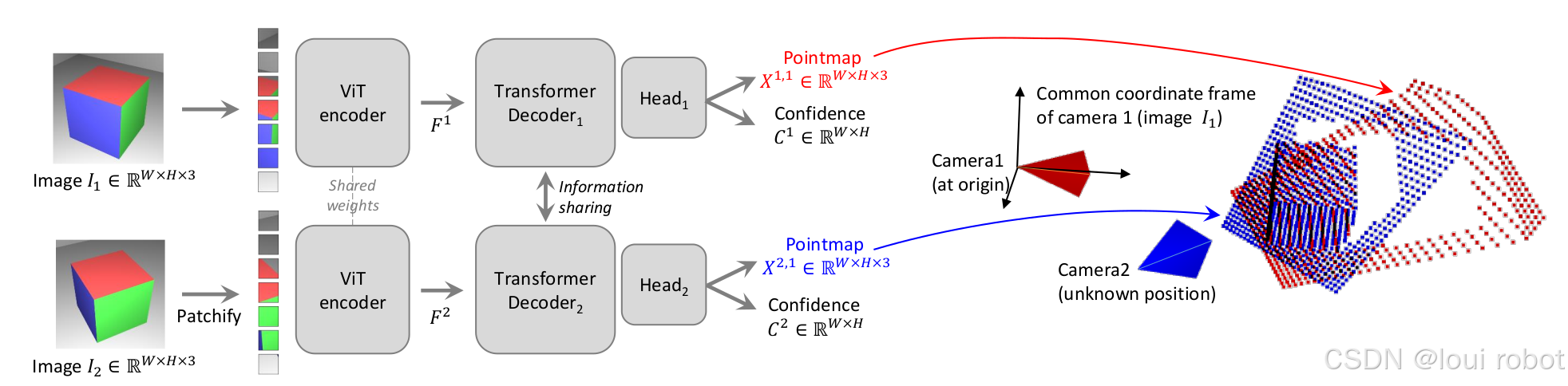

框架如下图，推理流程类似深度估计，帧间通过information sharing构建约束，推理输出第1帧下点云，训练时根据真值点云构建
在这里插入图片描述

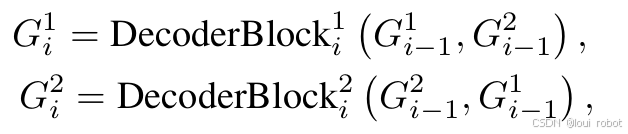

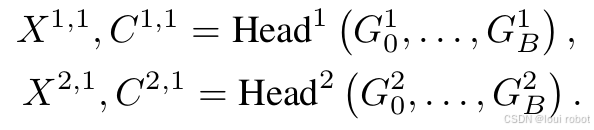

推理：
在这里插入图片描述

训练：
loss:
3D Regression loss:X为真值点云，可通过激光雷达获得

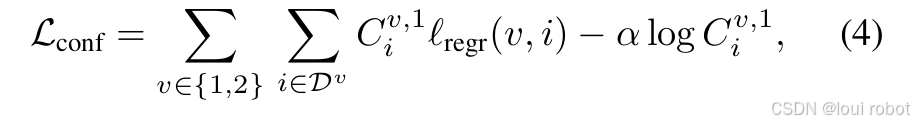

Confidence-aware loss：
在这里插入图片描述
应用：

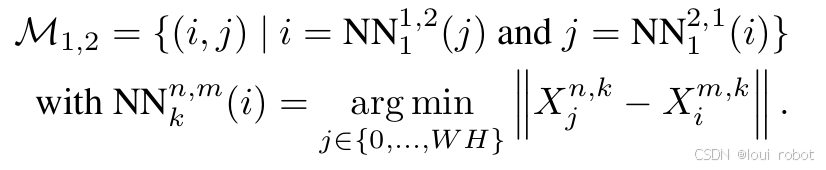

Point matching:
使用最近邻方法进行匹配：

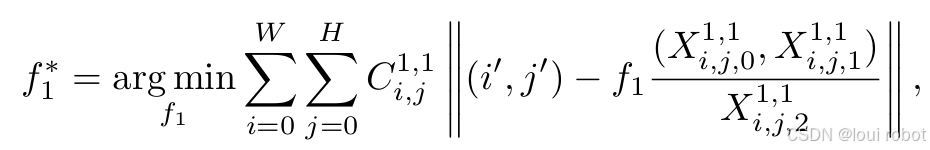

Recovering intrinsics：
恢复内参

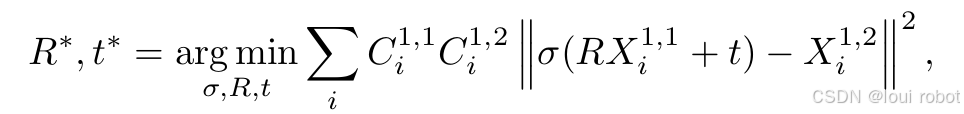

Relative pose estimation
通过类似ICP方法得到帧间相对位姿

Absolute pose estimation：
方法1：使用3D-2D PnP方法估计
方法2：根据估计的相对位姿推算并恢复其尺度
