问题
有一段时间没有聊【IM架构】相关的话题了，今天咱们继续聊一波 IM。
IM 系统的水平分层架构一般会包括： 【入口网关层】、【业务逻辑层】、【路由层】 和 【数据访问层】，这里每一层的核心职责是什么呢？ 每一层为什么要这样设计呢？
大家可以结合着每一层存在的架构意义具体描述一下。
解析

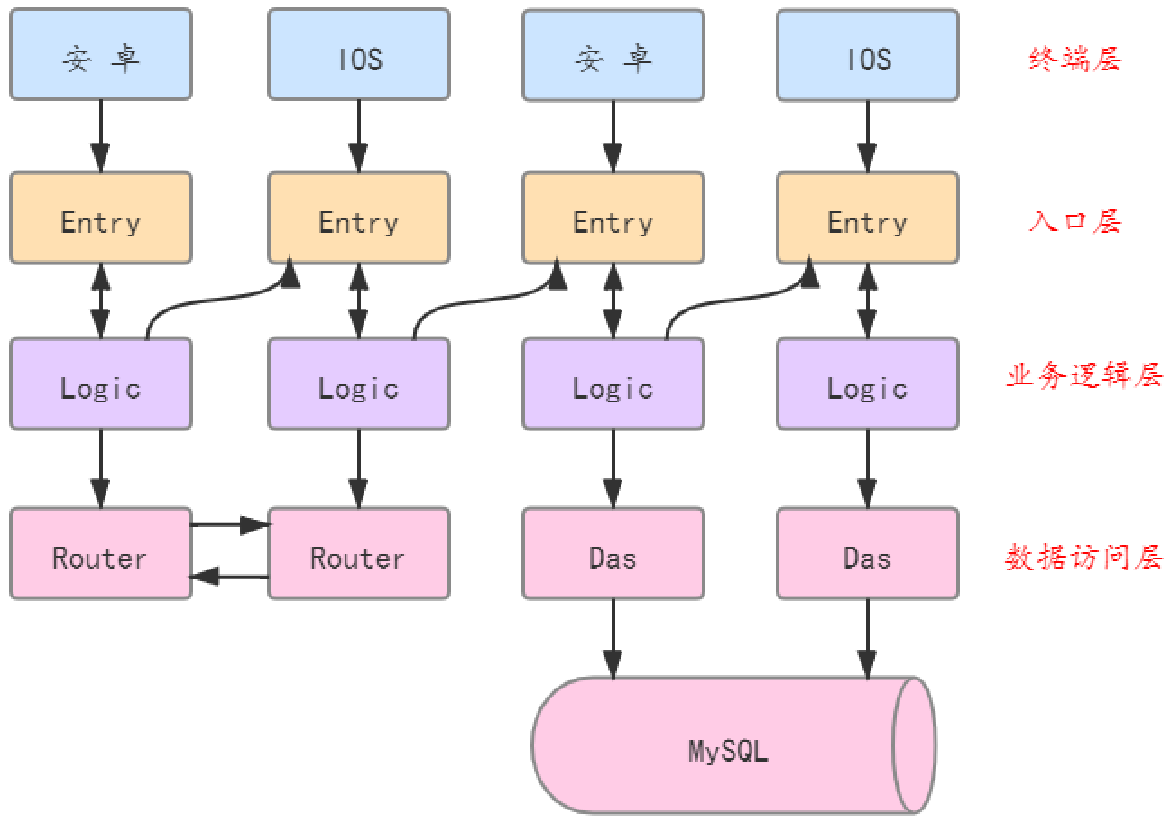

IM 客户端向服务端发出请求，按请求处理顺序， 水平分层架构的 IM 系统包括【入口网关层】、【业务逻辑层】、【路由层】和【数据访问层】，如下图：
一、【入口网关层】，即 Entry 层
【入口网关层】负责维护与IM终端之间的长连接，不处理任何业务逻辑，与业务相关的请求会直接转发给【业务逻辑层】；简言之，【入口网关层】向客户端提供了 TCP 长连接的接入能力，只有客户端的 “心跳请求” 会被【入口网关层】处理，其他所有请求都由【业务逻辑层】处理。
为什么要这样设计呢？
【入口网关层】与 IM终端是保持着 TCP 长连接，这就要求【入口网关层】不能经常性的重启，所以与业务相关性的代码一定要避免写在这一层；转转 IM 的【入口网关层】的进程已经连续运行好几年了，期间没有任何的重启。
【入口网关层】在代码层面，其本质是两个 Map，即<用户uid，连接fd> 和 <连接fd，用户uid>两个映射关系：我们可以根据 uid找到其对应的 fd连接， 也可以根据连接fd 找到其对应的用户。
二、【业务逻辑层】，即 Logic 层
【业务逻辑层】负责实现 IM 系统所有的业务逻辑，包括用户登录、用户好友、私信消息、系统消息等；这一层的服务是需要频繁升级迭代和经常性重启的，也是我们代码工程师接触最多的。
在工程实践中，为了避免运营活动或边缘功能 对 核心功能造成影响，一般需要对该层进行拆分，比如：转转IM在前期将【业务逻辑层】拆分成了负责核心和轻量级业务逻辑的 Logic服务 与 负责非核心和重量级业务逻辑的 Extlogic 服务。
三、【路由层】，即 Router 层
【路由层】从字面意思理解即可，负责存储在线用户的路由数据。
【入口网关层】是一个服务集群，每一个进程不妨叫做 Entry 进程，每一个 Entry进程会连接大量的客户端，所以【路由层】其本质是一个存储，存储 用户id与Entry之间的映射关系，即：Map<uid, Entry>。
其实描述到这里为止，向用户 push 消息的逻辑链路就基本完整了：首先访问【路由层】，根据用户 uid 获取其所在的 Entry；再访问Entry，根据用户 uid 获取其对应的连接 fd。
四、【数据访问层】，即 Das 层
【数据访问层】负责对存储部分（包括数据库、缓存等）进行增、删、改、查。
很多同学会对这一层有疑惑，为什么要将这一层单独拆出来呢，【数据访问层】的逻辑放在【业务逻辑层】中进行实现不香吗？这样设计是否多此一举呢？
【数据访问层】在架构意义上是为了解耦【业务逻辑层】和【存储层】。
我们知道，【存储层】是整个系统最复杂的部分了，比如：查询压力比较大了，需要增加缓存；单表压力大了，需要分表；存储能力到极限了，需要分库；MySQL 不满足需求了，需要更换MongoDB；加缓存、分库分表、更换存储介质等等，任何一个事情都会让【业务逻辑层】疲于奔命。这个时候，【业务逻辑层】还有精力去继续迭代业务吗？怎么办？在其中间增加一个【数据访问层】，则完美解决这个问题。存储部分的复杂性，由【数据访问层】完全消化，【业务逻辑层】需要的数据只按标注接口从【数据访问层】获取即可。
水平分层架构的 IM 系统，你理解了吗？
任何疑惑点，我们随时留言探讨！
