02-redis-数据结构实现原理

1、redis整体涉及的结构

        在redis中整体是KV键值对的方式进行访问的，redis的查询的时间复杂度O(1)，底层的数据结构其实跟java中的HashMap底层实现类似，整体采用的是数组+链表的实现方式，哈希冲突的时候使用的是链表法解决；在redis中这个数组对应的数据结构是dictht，数组的每个节点是dictEntry，节点中的key使用的是SDS，value使用的是redisObject，redisObject中除了会存储value值，还会存储对应的type(String、hash、list、set、zset)以及对应的编码格式(比如String类型会有int emstr raw)。在以上的结构基础上，为了处理redis扩缩容的实现使用到了两个dichht，即数组为了方便管理向上再封装了一层dict，其次在redis中缓存淘汰的机制存在只针对设置了过期时间的key进行回收，所以在dict的基础上再封装了一层redisDb，所以整体应该是
        redisDB->dict->dictht->dictEntry->SDS、redisObject

以下将重点使用到的数据结构在源码中的定义归纳总成以下

1.1 server.h==>redisDb数据结构

typedef struct redisDb {
    dict *dict;                /* 所有的键值对 */ /* The keyspace for this DB */
    dict *expires;             /* 设置了过期时间的键值对*//* Timeout of keys with a timeout set */
    dict *blocking_keys;       /* 处于阻塞状态的键和对应的client(主要用于List类型的阻塞操作) *//* Keys with clients waiting for data (BLPOP)*/
    dict *ready_keys;          /* 准备好数据可以解除阻塞状态的健和相应的client *//* Blocked keys that received a PUSH */
    dict *watched_keys;        /* 被watch命令监控的key和client */ /* WATCHED keys for MULTI/EXEC CAS */
    int id;                     /* 数据库ID标识 *//* Database ID */
    long long avg_ttl;          /* 数据内所有键的平均TTL(生存时间) *//* Average TTL, just for stats */
    unsigned long expires_cursor; /*主动过期循环的游标*//* Cursor of the active expire cycle. */
    list *defrag_later;         /* key组成的链表，用来进行内存碎片整理 *//* List of key names to attempt to defrag one by one, gradually. */
} redisDb;

1.2 dich.h==>dict数据结构

typedef struct dict {
    dictType *type; /* 字典类型 */
    void *privdata; /* 私有数据 */
    dictht ht[2];  /* 一个字典有两个hash表 */
    long rehashidx;  /* rehash索引 *//* rehashing not in progress if rehashidx == -1 */
    int16_t pauserehash;  /* 当前正在使用的迭代器数量 *//* If >0 rehashing is paused (<0 indicates coding error) */
} dict;

1.3 dich.h==>dictht数据结构

typedef struct dictht {
    dictEntry **table; /* 哈希表数组 */
    unsigned long size; /* 哈希表大小 */
    unsigned long sizemask; /* 掩码大小，用于计算索引值，总是等于size-1 */
    unsigned long used; /* 已有节点数 */
} dictht;

1.4 dich.h==>dictEntry数据结构

typedef struct dictEntry {
    void *key; /* key关键字定义 */
    union {
        void *val; /* value定义 */
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictEntry *next; /* 指向下一个键值对节点 */
} dictEntry;

1.5 server.h==>redisObject数据结构

typedef struct redisObject {
    unsigned type:4; /* 对象类型 包括：OBJ_STRING OBJ_LIST OBJ_HASH OBJ_SET OBJ_ZSET */
    unsigned encoding:4; /* 具体的数据结构 */
    unsigned lru:LRU_BITS; /* 24位，对象最后一次被命令程序访问的时间，与内存回收有关 *//* LRU time (relative to global lru_clock) or
                            * LFU data (least significant 8 bits frequency
                            * and most significant 16 bits access time). */
    int refcount; /* 引用计数器，当refcount为0的时候，表示该对象已经不被任何对象引用，则可以进行垃圾回收 */
    void *ptr; /* 指向对象的实际数据结构 */
} robj;

2 redis整体结构图

存储键值的数据结构dictEntry

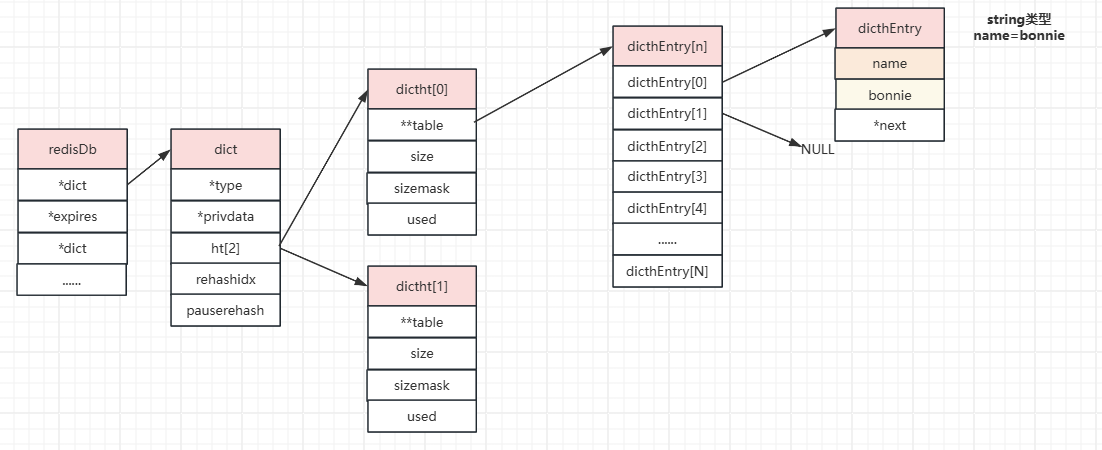

整体结构关系

3 基本数据类型

        下面整理下5中基本的数据类型的底层实现

3.1 String字符串

存储类型：
        可以用来存储INT(整数)、float(单精度浮点数)、String(字符串)

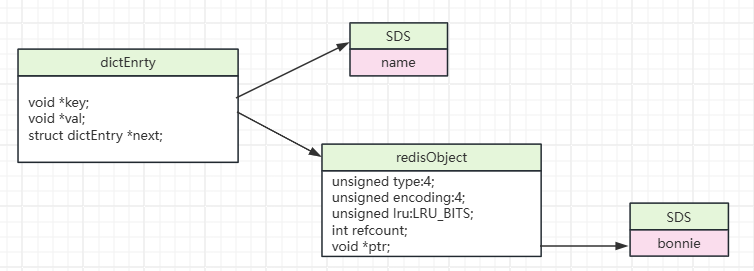

数据模型：比如存储name=bonnie

 以下举例说明String三种字符编码int  embstr  raw

set number l
set bonnie "cengjingnianshaoaizhuimengyixinzhixiangwangqianfei'
set huihui yes
type number
type huihui
type bonnie
object encoding number  # int
object encoding huihui  # embstr
object encoding bonnie	# raw

虽然对外都是String的命令，但是出现了三种不同的编码。
这三种编码的区别是：
1、int 存储8个字节的长整型(long  2的63次方-1)
2、embstr，代表embstr格式的SDS，存储小于44个字节的字符串
3、raw，存储大于44个字节的字符串

SDS(Simple Dynamic String)简单动态字符串
源码文件：sds.h

struct __attribute__ ((__packed__)) sdshdr8 {
    uint8_t len; /* 当前字符串数组的长度 used */
    uint8_t alloc; /* 当前字符数组总共分配的内存大小 excluding the header and null terminator */
    unsigned char flags; /* 当前字符数组的属性，用来标识到底是sdshdr8还是sdshdr16等3 lsb of type, 5 unused bits */
    char buf[]; /* 字符串真正的值 */
};

本质上其实还是字符数组，SDS有多种结构(sds.h)：sdshdr5 sdshdr8 sdshdr16 sdshdr32 sdshdr64用于存储不同的长度的字符串，分别代表：2^5=32byte  2^8=256byte  2^16=65536byte  2^32=4GB

使用SDS实现字符串可以解决那些问题？
redis使用C语言实现的，因为C语言本身没有字符串类型，只能用字符数组char[]实现。
1、使用字符数组必须先给目标变量分配足够的空间，否则可能会溢出  。
2、如果要获取字符长度，必须遍历字符数组，时间复杂度是O(n)
3、C字符串长度的变更会对字符数组做内存重分配
4、通过字符串开始到结尾碰到的第一个'\0'来标记字符串的结束，因此不能保存图片、音频、视频、压缩文件等二进制(bytes)保存的内容，二进制不安全。

SDS的特点：
1、不用担心内存溢出问题，如果需要会对SDS进行扩容
2、获取字符串长度时间复杂度O(1)，因此定义了len属性
3、通过“空间惰性”(sdsMakeRoomFor)和“惰性空间释放”，防止多次重分配内存
4、判断是否结构的标志是len属性，可以包含'\0'(它同样以'\0'结尾是因为这样就可以使用C语言中函数操作字符串的函数了)
存储二进制:BytesTest.java

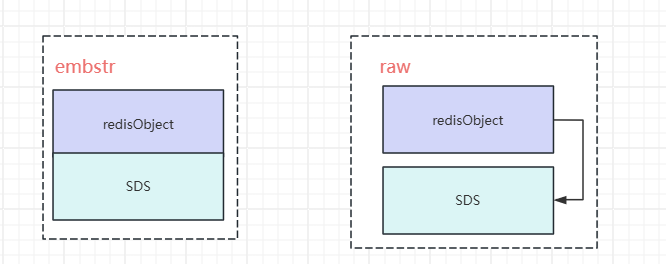

embstr和raw编码的区别？为什么要为不同大小设计不同编码？
        embstr的使用只分配一次内存空间(因为redisObject和SDS是连续的)，而raw需要分配两次内存空间(分别为redisObject和SDS分配空间) 。
        因此与raw相比，embstr的好处在于创建少分配一次空间，删除时少释放一次空间，以及对象的所有数据连再一次，寻找方便。而 embstr的坏处也很明细，如果字符串的长度增加需要重新分配内存时，整个redisObjec和SDS都需要重新分配空间，因此redis中的embstr实现为只读(这种编码的内容是不能修改的)

int和embstr什么时候转化为raw?
1、int数据不再是整数-raw
2、int大小超过了long的范围2^63-1  --embstr
3、embstr长度超过了44个字节        --raw

明明没有超过 44 个字节，为什么变成 raw 了?
        对于 embstr，由于它的实现是只读的，因此在对embstr 对象进行修改时，都会先转化为 raw 再进行修改。因此,只要是修改 embstr 对象,修改后的对象一定是 raw 的,无论是否达到了 44个字节。

当长度小于阈值时，会还原吗?
        关于 Redis 内部编码的转换，都符合以下规律:编码转换在 Redis 写入数据时完成，且转换过程不可逆，只能从小内存编码向大内存编码转换(但是不包括重新 set)

为什么要对底层的数据结构使用 redisObject 进行一层包装呢?
        总结一下:其实无论是设计 redisObject，还是对存储字符设计这么多的 SDS，都是为了根据存储的不同内容选择不同的存储方式，这样可以实现尽量地节省内存空间和提升查询速度的目的。

3.2 Hash

typedef struct zlentry {
    unsigned int prevrawlensize; /* 存储上一个节点长度数值所需要的字节数 *//* Bytes used to encode the previous entry len*/
    unsigned int prevrawlen;     /* 上一个链表节点占用的长度 *//* Previous entry len. */
    unsigned int lensize;        /* 存储当前链表节点长度数值所需要的节点数 *//* Bytes used to encode this entry type/len.
                                    For example strings have a 1, 2 or 5 bytes
                                    header. Integers always use a single byte.*/
    unsigned int len;            /* 当前链表节点占用的长度 *//* Bytes used to represent the actual entry.
                                    For strings this is just the string length
                                    while for integers it is 1, 2, 3, 4, 8 or
                                    0 (for 4 bit immediate) depending on the
                                    number range. */
    unsigned int headersize;     /* 当前链表节点头部大小(prevrawlensize+lensize)，即非数据域的大小 *//* prevrawlensize + lensize. */
    unsigned char encoding;      /* 编码方式 *//* Set to ZIP_STR_* or ZIP_INT_* depending on
                                    the entry encoding. However for 4 bits
                                    immediate integers this can assume a range
                                    of values and must be range-checked. */
    unsigned char *p;            /* 压缩链表以字符串的形式保存，该指针指向当前节点起始位置 *//* Pointer to the very start of the entry, that
                                    is, this points to prev-entry-len field. */
} zlentry;

3.3 List

34 Set

3.5 Szet
