引言
在计算机视觉和图像处理中，轮廓是物体边界的重要表示形式。OpenCV提供了强大的轮廓处理功能，其中轮廓近似是一种常用的技术，它可以在保持轮廓基本形状的同时减少轮廓点的数量。本文将详细介绍OpenCV中的轮廓近似方法及其应用。
一、什么是轮廓近似？
轮廓近似是指用更少的点来表示一个轮廓，同时尽可能保持其原始形状。这种技术在以下场景中非常有用：
- 减少计算量
- 去除噪声和不必要的细节
- 简化形状分析
- 提高处理效率
二、OpenCV中的轮廓近似方法
OpenCV主要通过cv2.approxPolyDP()函数实现轮廓近似，该函数使用Douglas-Peucker算法。
2.1Douglas-Peucker算法原理
- 在轮廓的起点和终点之间画一条直线
- 找到轮廓中离这条直线最远的点
- 如果这个距离大于指定的阈值，则保留该点
- 对新的线段递归地重复上述过程
- 最终保留的点构成近似后的轮廓
2.2函数原型
approx = cv2.approxPolyDP(curve, epsilon, closed)
参数说明：
curve: 输入的轮廓（通常由cv2.findContours()检测得到）epsilon: 近似精度，即两个轮廓之间最大的欧式距离。该参数越小，得到的近似结果越接近实际轮廓；反之，得到的近似结果会更加粗略。closed: 布尔类型的参数，表示是否封闭轮廓。如果是 True，表示输入轮廓是封闭的，近似结果也会是封闭的；否则表示输入轮廓不是封闭的，近似结果也不会是封闭的。返回值approx：近似结果，是一个ndarray数组，为1个近似后的轮廓，包含了被近似出来的轮廓上的点的坐标
三、代码示例
3.1. 基本使用
我们使用一张大耳朵图图的照片
import cv2
import numpy as np
# 读取图像并转为灰度图
image = cv2.imread('tutu.png')
gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)
# 二值化
ret, image_binary = cv2.threshold(tu_gray, 120, 255,
cv2.THRESH_BINARY)
# 查找轮廓
contours= cv2.findContours(image_binary,
cv2.RETR_TREE,cv2.CHAIN_APPROX_NONE)[-2]
# 复制一份图像
image_new = image.copy()
# 遍历所有轮廓图
for i in range(len(contours)):
image_new = cv2.drawContours(image=image_new,
contours=contours,contourIdx=i,color=(0,255,0),thickness=3)
cv2.imshow('all contours_show',image_new)
cv2.waitKey(0)
# 对索引为12的轮廓计算周长，并设置近似精度，取1%作为精度
epsilon = 0.01*cv2.arcLength(contours[12],True)
# 对索引为12的轮廓进行近似
approx = cv2.approxPolyDP(contours[12],epsilon,True)
# 画出索引为12的轮廓近似图
image_contours = cv2.drawContours(image_new,[approx],contourIdx=-1,color=(0,255,0),thickness=3)
cv2.imshow('image_contours',image_contours)
cv2.waitKey(0)
cv2.destroyAllWindows()

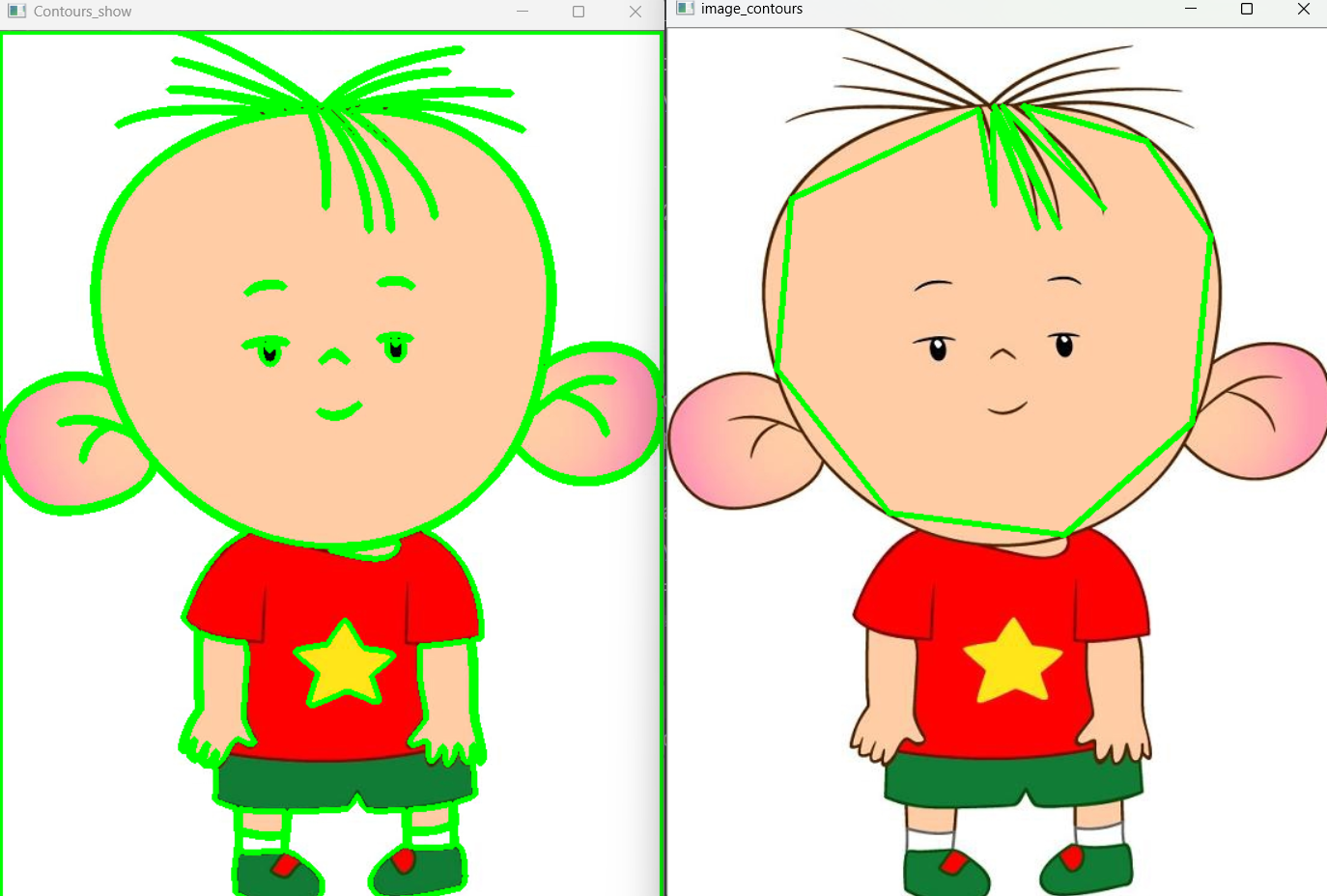

运行结果如下：
左图画的是图图的所有轮廓图，右图画的是图图轮廓图中索引为12的轮廓近似图
四、参数选择技巧
epsilon值的选择：
- 通常设置为轮廓周长的百分比（如0.01-0.05）
- 值越小，近似越精确，但点也越多
- 值越大，近似越粗糙，但点越少
性能考虑：
- 对于简单形状，可以使用较大的epsilon值
- 对于复杂形状，需要较小的epsilon值
应用场景：
- 物体识别：中等精度
- 图像压缩：较低精度
- 精确测量：高精度
五、与其他轮廓方法的比较
CHAIN_APPROX_NONE：
- 存储所有轮廓点
- 精度最高但数据量大
CHAIN_APPROX_SIMPLE：
- 压缩水平、垂直和对角线段，只保留端点
- 减少了点数但不改变轮廓形状
approxPolyDP：
- 可以自定义近似精度
- 能够产生更简化的轮廓表示
六、总结
轮廓近似是OpenCV中一个强大而实用的功能，它通过Douglas-Peucker算法在保持形状特征的同时显著减少轮廓点数。合理选择epsilon参数可以在精度和效率之间取得平衡。该技术在形状识别、物体检测、文档处理等多个领域都有广泛应用。
通过本文的介绍和示例，希望读者能够掌握轮廓近似的基本原理和实际应用方法，在自己的项目中灵活运用这一技术。
