3.1.1  矩阵类Mat

Mat类是Core模块中常用的一个矩阵类，该类的声明在头文件opencv2\core\core.hpp中，所以使用Mat类时要引入该头文件。类Mat是OpenCV新定义的数据类型，类似于传统的数据类型int、float或String。Mat类用于在内存中存储图像，图像都是二维数组。所以OpenCV定义了处理图像的矩阵类别Matrix，取英文的前3个字母Mat，就如同int取integer的前3个字母一样。我们在处理一块数据的时候，如果使用Mat类，得到的好处是：不需要手动申请一块内存，在不需要时不用再手动释放内存，可以通过类的封装方便地获取数据的相关信息。

Mat利用了类的特性，将内存管理和数据信息封装在类的内部，用户只需要对Mat类对象进行面向对象操作即可。

该类用来保存图像及其他矩阵数据结构（向量场、直方图、张量、点云等），是从OpenCV 2.0以后才使用的，之前一直用C风格的IplImage。使用IplImage最大的问题就是容易造成内存泄露，管理内存相当麻烦，而Mat类的出现不需要我们手动为其开辟空间，也不需要在不用它时立即释放。补充说明一下，很多OpenCV函数仍然手动地管理内存空间，这样不浪费内存，比如传递一个已存在的Mat对象时，开辟好了的那个空间会被再次使用。但手动管理内存不再是必需的，对于初学者来说，完全不用考虑这些。

Mat类由两部分组成：矩阵头和指向存储所有像素值的矩阵的指针。如何理解矩阵头呢？矩阵头相当于矩阵的说明书，它描述了矩阵的尺寸、存储方法、存储地址以及引用次数。何为引用次数？是这样的，矩阵头的尺寸是一个常数，不会随图像的变化而变化，但是存储图像的矩阵可以随图像大小而变化，一般来说，比矩阵头大好几个数量级。而在处理图像时，经常会遇到复制图像、传递图像的操作，此时如果复制整个矩阵，不仅耗费内存，还影响运行效率。所以，OpenCV中的“引用次数”即“计数机制”，让每一个Mat对象都有一个矩阵头，但是它们共享一个矩阵。这是通过让矩阵指针指向同一个地址实现的，比如：

Mat A;                      //仅仅创建了矩阵头

A = imread("1.jpg",1);     //为矩阵开辟一段内存，及创建矩阵

Mat B(A);                   //拷贝构造函数

Mat C = A;                  //赋值

这段代码中，A、B和C都是Mat类，它们指向同一个也是唯一一个数据矩阵。虽然它们的信息头不同，但通过任何一个对象所做的改变都会影响其他对象。

通过clone()或者copyTo()复制一个图像，就包括了矩阵本身，因此，改变复制对象的内容并不会改变源矩阵，例如frame1显然是复制frame，因此对frame1的操作并不会改变frame。

当利用 Mat 类定义的时候，只是创建了矩阵头。在使用拷贝构造或者赋值的时候，其实是新创建了不同的信息头和矩阵指针，它们共享一个矩阵。

有人说了，我就想复制整个矩阵，可以吗？当然可以，此时可以使用clone ()函数或者copyTo函数来实现。

Mat D = A.clone()       //D等于A的复制品

Mat E;

A.copyTo(E);           //把A复制到E

要记住这个结论：Mat是一个类，由两个数据部分组成：矩阵头（包含矩阵尺寸、存储方法、存储地址等信息）和一个指向存储所有像素值的矩阵的指针。矩阵头的尺寸是常数值，但矩阵本身的尺寸会因图像的不同而不同，通常比矩阵头的尺寸大数个数量级。复制矩阵数据往往会花费较多时间，因此除非有必要，不要复制大的矩阵。

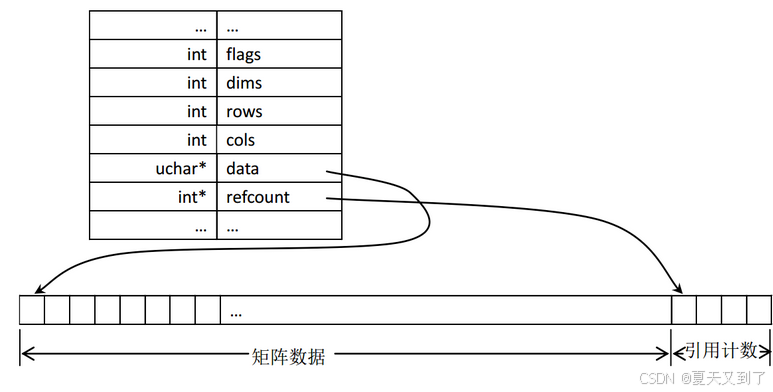

Mat类的两个数据部分可以用图3-1来表示。

图3-1

要使用Mat类，必须先对Mat对象进行初始化。初始化就是构造Mat对象，创建Mat对象的数据区，并根据需要赋予初值或不赋值（不赋值的话，则保留乱码值，比如205）。

初始化Mat对象通常有这几种方法：构造法、直接赋值法、数组法、create函数法和定义特殊矩阵。

3.1.2  构造法

构造法就是利用Mat的构造函数，但要注意的是，不是所有的构造函数都会创建数据区，有些构造函数只会创建一个Mat信息头，比如：

Mat mymat;  //只创建一个Mat信息头，并不会创建数据区

我们可以通过Mat::data指针是否为NULL来判断数据区是否创建，如果为NULL，就说明没有创建数据区。Mat类的常用构造函数如下：

1）Mat::Mat()

无参构造方法，这是默认的构造函数。

2）Mat::Mat(int rows, int cols, int type)

创建行数为rows、列数为col、类型为type的图像（图像元素类型，如CV_8UC3等）。

3）Mat::Mat(Size size, int type)

创建大小为size、类型为type的图像。

4）Mat::Mat(int rows, int cols, int type, const Scalar& s)

创建行数为rows、列数为col、类型为type的图像，并将所有元素初始化为值s。

5）Mat::Mat(Size size, int type, const Scalar& s)

创建大小为size、类型为type的图像，并将所有元素初始化为值s。

6）Mat::Mat(const Mat& m)

将m赋值给新创建的对象，此处不会对图像数据进行复制，m和新对象共用图像数据。

7）Mat::Mat(int rows, int cols, int type, void* data, size_t step=AUTO_STEP)

创建行数为rows、列数为cols（像素的列数，对于多通道，一列像素可能对应多列矩阵元素）、类型为type的图像，此构造函数不创建图像数据所需的内存，而是直接使用data指定内存，图像的步长由step指定。

8）Mat::Mat(Size size, int type, void* data, size_t step=AUTO_STEP)

创建大小为size、类型为type的图像，此构造函数不创建图像数据所需的内存，而是直接使用data指定内存，图像的行步长由step指定。

9）Mat::Mat(const Mat& m, const Range& rowRange, const Range& colRange)

创建的新图像为m的一部分，具体的范围由rowRange和colRange指定，此构造函数不进行图像数据的复制操作，新图像与m共用图像数据。

10）Mat::Mat(const Mat& m, const Rect& roi)

创建的新图像为m的一部分，具体的范围由roi指定，此构造函数不进行图像数据的复制操作，新图像与m共用图像数据。

11）Mat::Mat (int ndims, const int *sizes, int type, const Scalar &s)

创建维数为ndims、类型为type的矩阵，并将所有元素初始化为值s，每一维数的数量由数组sizes确定，比如3行3列，sizes= { 3, 3 }。

12）Mat (int rows, int cols, int type, void *data, size_t step=AUTO_STEP)

创建行数为rows、列数为cols（像素的列数，对于多通道，一列像素可能对应多列矩阵元素）、类型为type的图像，并且用数组data初始化元素值。

13）Mat (Size size, int type, void *data, size_t step=AUTO_STEP)

创建大小为size、类型为type的图像，并且用数组data初始化元素值。

其中，type表示图像元素类型，其定义形式为：

CV_<bit_depth>(S|U|F)C<number_of_channels>

中文含义为CV_（位数）+（数据类型）+（通道数），位数也叫深度，比如现在创建一个存储灰度图片的Mat对象，这个图像的大小为宽100、高100，现在这张灰度图片中有10000个像素点，它每一个像素点在内存空间所占的空间大小是8bit，所以它对应的就是CV_8。不同的图像有不同的像素类型，对于不同的像素类型，需要在模板参数传入不同的值。像素的数据类型包括CV_32U、CV_32S、CV_32F、CV_8U、CV_8UC3等，这些类型都是什么含义呢？CV_后面的第一个数字表示比特数，第二个数字表示C++中的数据类型，如果还有后面两个字符，这两个字符就表示通道数。例如，对于CV_32U，表示具有32比特的unsigned int类型；对于CV_8UC3，表示具有8比特，并且有三个通道的unsigned char类型，C1、C2、C3、C4则表示通道数是1、2、3、4。例如CV_16UC2，表示元素类型是一个16位的无符号整数，通道为2。OpenCV中具体可选的数据类型如表3-1所示。

表3-1

有时会遇到不带通道数的类型，如CV_32S、CV_8U等，通常不带通道数的类型默认通道数为1，例如CV_8U就等同于CV_8UC1，CV_32S就等同于CV_32SC1。

Scalar是一个可以用来存放4个double数值的数组，没有提供的值默认是0，一般用来存放像素值（不一定是灰度值），最多可以存放4个通道，其定义如下：

typedef struct Scalar

{

    double val[4];

}Scalar;

比如，Mat M(7,7,CV_32FC2,Scalar(1,3));表示一个二通道，且每个通道的值都为(1,3)，深度为32，7行7列的图像矩阵。

另外，要注意多通道矩阵的表示，比如RGB的图，假设分辨率为40×40像素，则每个像素由R、G、B三个通道构成，一般行的排列方式为BGR依次交错排列（特殊情况是每个通道排列一行），则在OpenCV中每行的长度为40×3个数（120列），行数依旧是40。简单地说，就是每个像素点都是由1×3的小矩阵构成的。比如，我们定义一个5×5的3通道矩阵，并赋初值为4,5,6。

Mat r5(Size(5,5), CV_8UC3, Scalar(4, 5,6));

每一行的依次3列的3个元素表示一个像素（这三列的每一列就是一个通道，3列就是3通道，3列元素的值分别为4,5,6），全部矩阵元素表示如下：

[  4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6;

   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6;

   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6;

   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6;

   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6,   4,   5,   6]

我们看第一行，每3列就是4,5,6，表示一个像素的3个通道，合起来就表示一个像素；第二行也是如此。

还要注意的是，在OpenCV中，Size_是一个模板类，有成员函数Size_(_Tp _width, _Tp _height);，注意宽在前、高在后（列在前、行在后），而Size只不过是Size_的重命名：

typedef Size_<int> Size2i;     //此时_Tp相当于int

typedef Size_<int64> Size2l;

typedef Size_<float> Size2f;

typedef Size_<double> Size2d;

typedef Size2i Size;           //定义Size

而宽度就是矩阵像素的列数，高度就是矩阵像素的行数，所以Size(m,n)表示矩阵像素有n行，m列、不要弄反了。

比如，指定矩阵的行和列，并表示为4通道的矩阵，每个点的颜色值为(0, 0, 0, 255)，代码可以这样写：

cv::Mat M1(3, 3, CV_8UC4, cv::Scalar(0, 0, 0, 255));

std::cout << "M1 = " << std::endl << M1 << std::endl;

输出结果如下：

M1 =

[ 0, 0, 0, 255, 0, 0, 0, 255, 0, 0, 0, 255;

 0, 0, 0, 255, 0, 0, 0, 255, 0, 0, 0, 255;

 0, 0, 0, 255, 0, 0, 0, 255, 0, 0, 0, 255]

下面我们利用多种形式构造函数来创建Mat类对象。

【例3.1】多方法构造Mat类对象

（1）打开Qt Creator，新建一个控制台工程。

（2）在IDE中打开main.cpp，并输入代码如下：

#include <iostream>

#include "opencv2/imgcodecs.hpp"

using namespace cv;  //所有OpenCV类都在命名空间cv下

using namespace std;



int main(void)

{

    Mat r1; //构造无参数矩阵

    Mat r2(2, 2, CV_8UC1);          //构造两行两列，深度是8位比特的单通道矩阵

    Mat r3(Size(3, 2), CV_8UC3);   //构造行数是2，列数是3*通道数，深度是8位比特的3通道矩阵

 //构造4行4列像素，深度是8位比特的2通道矩阵，且每个像素的通道初始值是1和3

    Mat r4(4, 4, CV_8UC2, Scalar(1, 3));

 //构造5行3列像素矩阵，深度是8位比特的3通道矩阵，且每个像素的通道初始值是4,5,6

 Mat r5(Size(3,5), CV_8UC3, Scalar(4, 5,6));

 //将r5赋值给r6，公用数据对象

    Mat r6(r5);

    //通过数组初始化矩阵维数

    int sz[2] = { 3, 3 };

    cv::Mat r7(2, sz, CV_8UC1, cv::Scalar::all(1));

 //通过数组初始化矩阵数据

    int a[2][3] = { 1, 2, 3, 4, 5, 6};

    Mat r8(2,3,CV_32S,a);   //float 对应的是CV_32F，double对应的是CV_64F，默认为单通道

    cout << r1 << endl<<r2<<endl<<r3<<endl << r4 << endl << r5 << endl << r6 << endl << r7 <<endl << r8;

}

图3-2

上述代码中，我们利用Mat的不同构造函数创建了Mat对象。Size表示大小时，第一个参数是列数，第二个参数是行数。另外要注意的是，对于多通道矩阵，一列像素对应多列通道值。比如3通道，某一行3列矩阵元素表示一个像素值。构造了6个矩阵后，我们最后用cout输出每个矩阵的所有元素。

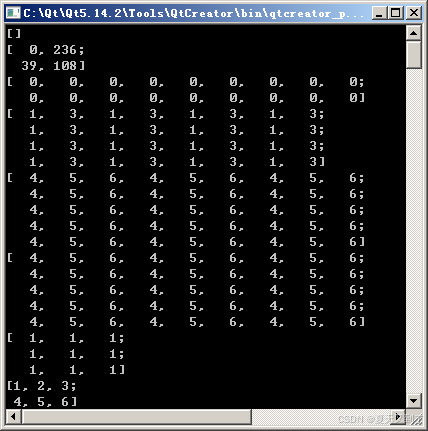

（3）保存工程并按Ctrl+R键运行，运行结果如图3-2所示。

3.1.3  直接赋值法

Mat矩阵比较小时，可以使用直接赋值法。直接赋值法就是利用Mat_。Mat_也是一个类，该类是对Mat类的一个包装，其定义如下：

template<typename _Tp> class Mat_ : public Mat

{

public:

//只定义了几个方法

//没有定义新的属性

};

如果要让每个像素取不同的值，可以直接用Mat_赋值，代码如下：

Mat r8 = (Mat_<double>(3, 3) <<1, 2, 3, 4, 5, 6, 7, 8,9);

cout << "r8 total matrix:\n" << r1 << endl;

输出结果如下：

[1, 2, 3;
 4, 5, 6;
 7, 8, 9]

3.1.4  数组法

这个方法就是使用数组或指针传入Mat构造函数。这个构造函数是：

Mat (int rows, int cols, int type, void *data, size_t step=AUTO_STEP)

创建行数为rows、列数为cols（像素的列数，对于多通道，一列像素可能对应多列矩阵元素）、类型为 type 的图像，并且用数组data初始化元素值。

Mat (Size size, int type, void *data, size_t step=AUTO_STEP)

创建大小为size、类型为type的图像，并且用数组data初始化元素值。data就是要传入数据的指针，比如：

int a[2][3] = { 1, 2, 3, 4, 5, 6};  //定义2行3列二维数组

Mat m1(2,3,CV_32S,a);   //float对应的是CV_32F，double对应的是CV_64F，若不带通道数，则默认通道数是1

cout << m1 << endl;

输出结果如下：

[1, 2, 3;

 4, 5, 6]

数组适合操作数据量大的情况，比如可以通过for循环来构造二维数组，然后给Mat赋值。

3.1.5  create函数法

成员函数create可以分配新的矩阵数据，即重新创建矩阵元素数据，函数声明如下：

void create (int  rows, int cols,  int  type);

其中rows表示要创建的矩阵行数；cols表示要创建的矩阵列数；type表示图像矩阵元素的类型，比如CV_8UC3。

以下代码实现4×4的二维单通道矩阵，矩阵中的数据为乱值：

Mat M3;

M3.create(4, 4, CV_8UC1);

std::cout << "M3 = " << std::endl << M3 << std::endl;

输出结果如下：

[205, 205, 205, 205;

205, 205, 205, 205;

205, 205, 205, 205;

205, 205, 205, 205]
