在某自动化生产线项目中，客户采用了三菱PLC作为现场控制核心，该PLC支持CCLinkIE现场总线协议。同时，客户希望使用组态王上位机软件进行生产过程的监控与管理，然而组态王上位机更擅长与ModbusTCP协议设备进行通讯。为了解决这一协议不匹配的问题，决定采用捷米特JM-CCLKIE-TCP网关来完成CCLinkIE转ModbusTCP的协议转换，实现组态王上位机与三菱PLC的通讯。
二、系统架构
（一）系统组成
1. 组态王上位机：运行组态王监控软件，用于对生产过程进行实时监控、数据记录、报警处理等操作。
2. 捷米特JM-CCLKIE-TCP网关：作为协议转换的核心设备，将CCLinkIE协议的数据转换为ModbusTCP协议的数据，反之亦然。
3. 三菱PLC：型号为Q系列，支持CCLinkIE现场总线协议，负责现场设备的控制和数据采集。

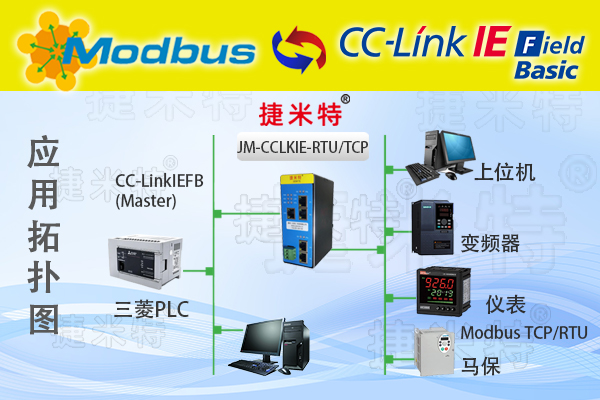

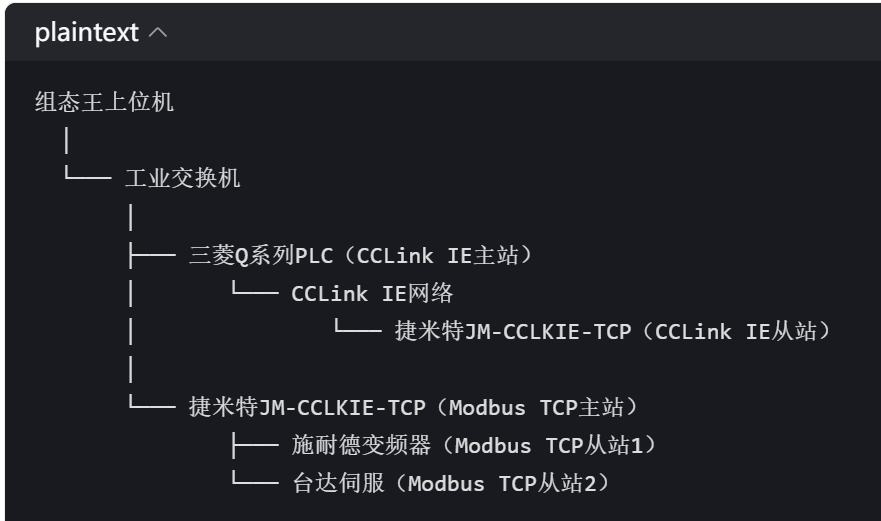

（二）网络拓扑
组态王上位机通过以太网与捷米特JM-CCLKIE-TCP网关相连，网关再通过CCLinkIE现场总线与三菱PLC进行通讯。具体连接方式如下：
· 组态王上位机：IP地址为192.168.1.100，子网掩码为255.255.255.0。
· 捷米特JM-CCLKIE-TCP网关：ModbusTCP侧IP地址为192.168.1.101，子网掩码为255.255.255.0；CCLinkIE侧站号为2。
· 三菱PLC：CCLinkIE主站，站号为1。
基本硬件参数
参数项 |
配置值 |
说明 |
型号 |
JM-CCLKIE-TCP |
网关型号 |
协议支持 |
CCLinkIE从站/ModbusTCP主站/从站 |
双向协议转换 |
接口类型 |
CCLinkIE（RJ45）×1/ModbusTCP（RJ45）×1 |
双网口设计 |
电源规格 |
DC24V±10%，50mA |
工业级电源输入 |
工作温度 |
-20℃~60℃ |
工业环境适应温度 |
防护等级 |
IP20（室内安装） |
防尘设计 |
3.2CCLinkIE侧参数配置
3.2.1网络基础参数
参数项 |
配置值 |
说明 |
站号 |
2 |
CCLinkIE网络从站地址（需与PLC配置一致） |
通讯速率 |
10Mbps |
支持10/100Mbps（自动协商） |
数据位 |
8位 |
固定配置 |
停止位 |
1位 |
固定配置 |
校验方式 |
无校验 |
CCLinkIE协议特性 |
3.2.2数据映射区域
CCLinkIE数据类型 |
三菱PLC区域 |
网关ModbusTCP地址 |
数据长度 |
读写属性 |
输入数据（PLC→网关） |
X输入继电器 |
30001起 |
128字 |
只读 |
输出数据（网关→PLC） |
Y输出继电器 |
40001起 |
128字 |
只写 |
寄存器输入（PLC→网关） |
RWr寄存器（W0-W127） |
30129起 |
128字 |
只读 |
寄存器输出（网关→PLC） |
RWw寄存器（W1000-W1127） |
40129起 |
128字 |
只写 |
3.3ModbusTCP侧参数配置
3.3.1网络基础参数
参数项 |
配置值 |
说明 |
IP地址 |
192.168.1.100 |
网关ModbusTCP侧IP（需与上位机同网段） |
子网掩码 |
255.255.255.0 |
固定配置 |
端口号 |
502 |
ModbusTCP标准端口 |
从站地址 |
1 |
当作为ModbusTCP从站时的设备地址 |
3.3.2功能码映射
Modbus功能码 |
操作类型 |
支持数据区域 |
说明 |
0x03 |
读取保持寄存器 |
40001-40256 |
读取网关输出数据（PLC可写区域） |
0x06 |
写入单个保持寄存器 |
40001-40256 |
写入网关输入数据（PLC可读区域） |
0x10 |
写入多个保持寄存器 |
40001-40256 |
批量写入数据 |
3.4网关指示灯说明
指示灯 |
颜色 |
状态说明 |
POWER |
绿色 |
常亮：电源正常；熄灭：电源故障 |
RUN |
黄色 |
闪烁（1Hz）：正常运行；熄灭：停机 |
CCLINKIELINK |
绿色 |
常亮：CCLinkIE连接正常；熄灭：连接断开 |
MODBUSTCPLINK |
绿色 |
常亮：ModbusTCP连接正常；熄灭：连接断开 |
四、组态王上位机配置步骤
4.1添加ModbusTCP设备
1. 打开组态王工程，进入设备配置向导；
2. 选择ModbusTCP设备，驱动类型为TCP服务器；
3. 输入网关ModbusTCP侧IP地址（192.168.1.100）和端口号（502）。
4.2定义数据变量
变量名称 |
寄存器地址 |
数据类型 |
读写属性 |
对应PLC区域 |
PLC_Output_Y0 |
40001 |
USHORT |
读写 |
Y0输出继电器 |
PLC_Input_X0 |
30001 |
USHORT |
只读 |
X0输入继电器 |
PLC_Register_W100 |
40129 |
INT |
读写 |
RWw寄存器W100 |
五、三菱PLC（Q系列）配置要点
5.1CCLinkIE主站设置（GXWorks3）
1. 添加CCLinkIE模块（如QJ71GP21S-SX），设置主站IP为192.168.1.1；
2. 配置从站列表，添加捷米特网关，站号2，分配输入输出区域各128字；
3. 数据映射：
o 网关输入数据（PLC读取）→寄存器区域：W0-W127
o 网关输出数据（PLC写入）→寄存器区域：W1000-W1127
5.
配置说明：
总结
通过采用捷米特JM-CCLKIE-TCP网关，成功解决了组态王上位机与三菱PLC之间的协议不匹配问题，实现了ModbusTCP转CCLinkIE的通讯。该网关具有配置简单、性能稳定等优点，能够满足工业自动化生产过程中的通讯需求。同时，通过合理的系统架构设计和参数设置，确保了整个系统的可靠性和稳定性。
