一、硬件接线

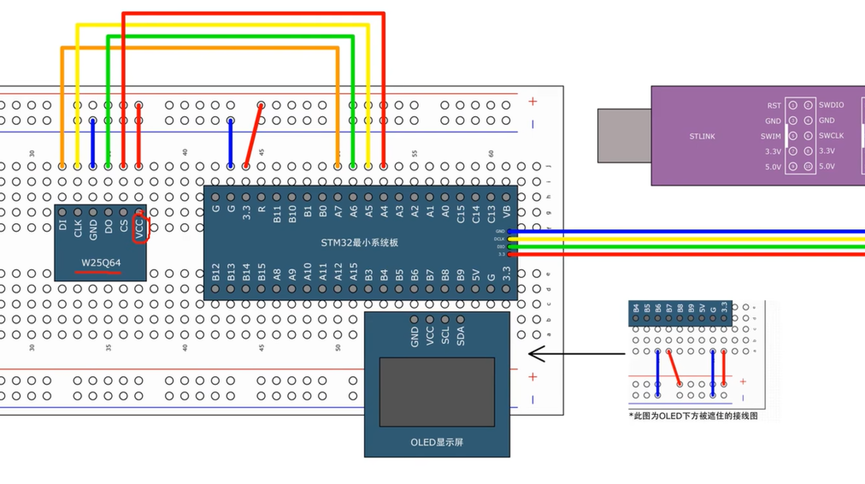

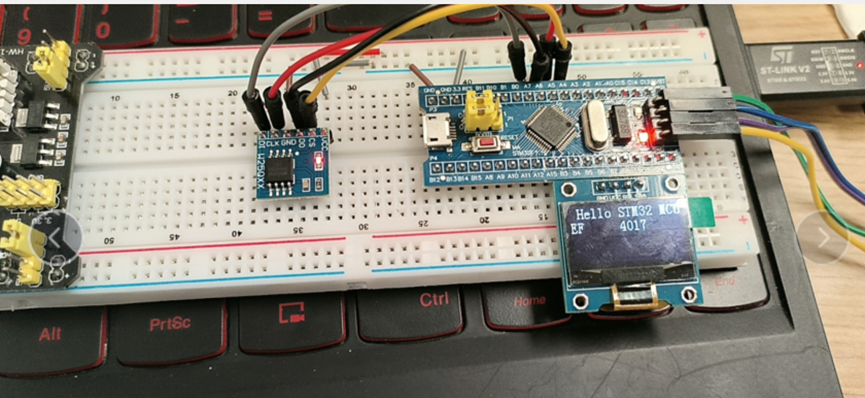

CS片选接在了PA4,DO从机输出接在了PA6,CLK接在了PA5,DI从机输入，接在PA7.
程序整体框架：先建一个MySPI模块，这个模块主要包含通信引脚封装、初始化，以及SPI通信的3个拼图，起始、终止和交换一个字节，这是SPI通信层的内容，然后基于SPI层，再建一个W25Q64的模块，在这个模块里，调用底层SPI的拼图，来拼接各种指令和功能的完整时序，比如写使能、擦除、页编程、读数据等，这一块可以叫作W25Q64的硬件驱动层，最后在主函数里，调用驱动层的函数，完成想要实现的功能。
二、软件实现SPI
初始化：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4| GPIO_Pin_5|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
把置引脚高低电平的函数都封装换个名字：
void MySPI_W_SS(uint8_t BitValue)
{
GPIO_WriteBit(GPIOA,GPIO_Pin_4,(BitAction)BitValue);
}
之后还有两个输出引脚，复制一下，
void MySPI_W_SCK(uint8_t BitValue)
{
GPIO_WriteBit(GPIOA,GPIO_Pin_5,(BitAction)BitValue);
}
void MySPI_W_MOSI(uint8_t BitValue)
{
GPIO_WriteBit(GPIOA,GPIO_Pin_7,(BitAction)BitValue);
}
uint8_t MySPI_R_MISO(void)
{
return GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_6);
}
当然也可以用宏定义来完成相同的功能。这里用函数包装一下，之后如果要移植到其他类型单片机里，或者要加一个延迟，会更方便一些。这里SPI的速度非常快，所以操作完引脚之后，暂时就不需要加延时了。到这里引脚的封装就完成了。
置一下初始化之后引脚的默认电平， 那在初始化GPIO之后，SS引脚应该置位高电平，
MySPI_W_SS(1); //默认不选中从机
MySPI_W_SCK(0); //计划使用SPI模式0，所以默认是低电平
void MySPI_Start(void)
{
MySPI_W_SS(0);
}
void MySPI_Stop(void)
{
MySPI_W_SS(1);
}
接下来写SPI的3个时序基本单元：

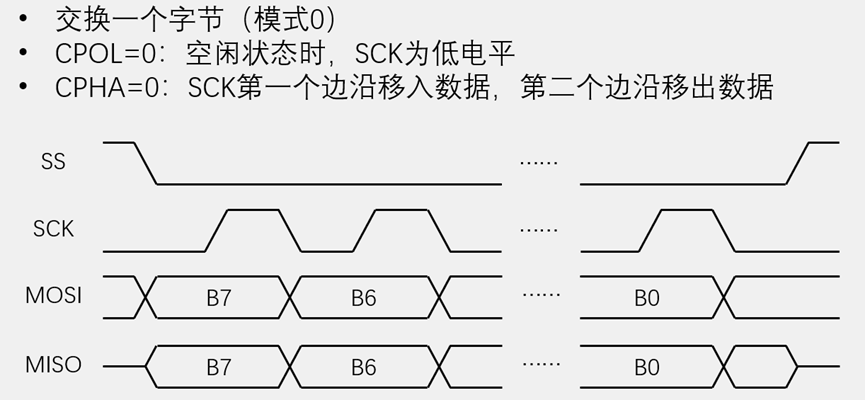

这里图上画的是，SS下降沿和数据移出去是同时发生的，包括后面，这个SCK下降沿和数据移出也是用时的，但这并不代表我们程序上要同时执行两条代码，这里实际上是有先后顺序的，是先SS下降沿或SCK下降沿，再数据移出，这个下降沿是触发数据移出这个动作的条件，现有了下降沿，之后才会有数据移出这个动作，对于硬件SPI来说，由于使用了硬件的移位寄存器电路，所以这两个动作几乎是同时发生的，而对于软件SPI来说，由于程序是一条条执行的，不可能同时完成两个动作，所以软件SPI,这就直接躺平，直接看成先后执行的逻辑，流程就是;先SS下降沿，再移出数据，再SCK上升沿，再移入数据，再SCK下降沿，再移出数据，以这个具有先后顺序的流程来进行，这样才能对于一条条依次执行的程序代码。
SS下降沿之后，第一步，主机和从机同时移出数据，就是主机移出我的数据最高位放到MOSI上，从机移出它的数据最高位放到MISO上，当然MISO数据变化，是从机的事，不归我们管，所以这里第一步是写MOSI,然后上升沿，从机会自动把MOSI的数据读走，主机的任务就是把刚才放到MISO上的数据读进来，所以这里要读MISO,接着就是SCK产生下降沿，主机和从机移出下一位，所以这里，之后是写SCK，为0，产生下降沿，下降沿后，主机的任务是，移出B6,
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
uint8_t ByteReceive=0x00;
MySPI_W_MOSI(ByteSend&0x80);
MySPI_W_SCK(1);
if(MySPI_R_MISO()==1){ByteReceive|=0x80;}
MySPI_W_SCK(0);
MySPI_W_MOSI(ByteSend&0x40);
return ByteReceive;
}
显然要用for循环。
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
uint8_t i,ByteReceive=0x00;
for(i=0;i<8;i++)
{
MySPI_W_MOSI(ByteSend&(0x80>>i));
MySPI_W_SCK(1);
if(MySPI_R_MISO()==1){ByteReceive|=(0x80>>i);}
MySPI_W_SCK(0);
}
return ByteReceive;
}
通过掩码，依次挑出每一位进行操作，这种不会改变传入变量本身，之后还想用ByteSend，可以继续使用。
第二种方法，是用移位数据本身来进行的操作，好处就是效率高，但是ByteSend这个数据，在移位工程中改变了，for循环执行完，原始传入的参数就没有了。
uint8_t MySPI_SwapByte_1 (uint8_t ByteSend)
{
uint8_t i;
for(i=0;i<8;i++)
{
MySPI_W_MOSI(ByteSend&0x80);
ByteSend<<=1; //最低位空出来了0
MySPI_W_SCK(1);
if(MySPI_R_MISO()==1){ByteSend|=0x01;}
MySPI_W_SCK(0);
}
return ByteSend;
}
模式1：
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
uint8_t i,ByteReceive=0x00;
for(i=0;i<8;i++)
{
MySPI_W_SCK(1);
MySPI_W_MOSI(ByteSend&(0x80>>i));
MySPI_W_SCK(0);
if(MySPI_R_MISO()==1){ByteReceive|=(0x80>>i);}
}
return ByteReceive;
}
模式3：
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
uint8_t i,ByteReceive=0x00;
for(i=0;i<8;i++)
{
MySPI_W_SCK(0);
MySPI_W_MOSI(ByteSend&(0x80>>i));
MySPI_W_SCK(1);
if(MySPI_R_MISO()==1){ByteReceive|=(0x80>>i);}
}
return ByteReceive;
}
模式2：
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
uint8_t i,ByteReceive=0x00;
for(i=0;i<8;i++)
{
MySPI_W_MOSI(ByteSend&(0x80>>i));
MySPI_W_SCK(0);
if(MySPI_R_MISO()==1){ByteReceive|=(0x80>>i);}
MySPI_W_SCK(1);
}
return ByteReceive;
}
把这些函数声明者.H文件。
三、W25Q64驱动层
然后在SPI通信基础上建立W25Q64的驱动层。
#include "stm32f10x.h" // Device header
#include "MySPI.h"
void W25Q64_Init(void)
{
MySPI_Init();
}
接下来拼接完整的时序，先读取ID号测试：起始，先交换发送指令9F，随后连续交换接收3个字节，停止，我咋知道那个是交换发送，那个是交换接收呢，那连续接收三个字节，第一个字节是厂商，表示那个厂家生产的，后两个字节是设备ID,其中设备高8位，表示存储器类型，低8位表示容量。
由于计划这个函数是有两个返回值的，所以还是使用指针来实现多返回值。写上两个输出参数。
连续调用连个相同的参数，返回值是不一样的；因为是在通信，通信是有时序的，不同时间调用相同函数，它的意义是不一样的。
void W25Q64_ReadID(uint8_t *MID ,uint16_t *DID)
{
MySPI_Start();
MySPI_SwapByte(0x9F); //读ID号的指令，抛玉引砖，返回值没有意义没用
*MID = MySPI_SwapByte(0xFF); //0XFF没有意义，抛砖引玉，就是为了把对面有意义的数据置换过来
*DID = MySPI_SwapByte(0xFF); // 读取设备ID高8位
*DID <<=8;
*DID |= MySPI_SwapByte(0xFF); //获得16位的DID
MySPI_Stop();
}
指令码单独放一下，然后写指令
void W25Q64_WriteEnable(void)
{
MySPI_Start();
MySPI_SwapByte(W25Q64_WRITE_ENABLE);
MySPI_Stop();
}
最好实现一个等待BUSY为0的函数
while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE)& 0x01)==0x01); //用掩码取出低位
如果BUSY为1，就会进入循环，再读出一次状态寄存器，继续判断，直到BUSY为0，挑出判断，这就是利用连续读出状态寄存器。实现等待BUSY的功能。最后STOP,终止时序。
void W25Q64_WaiteBusy(void)
{
uint32_t TimeOut;
MySPI_Start();
MySPI_SwapByte(W25Q64_READ_STATUS_REGISTER_1);
TimeOut=10000;
while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE)& 0x01)==0x01) //用掩码取出低位
{
TimeOut--;
if(TimeOut==0)
{
break;
}
}
MySPI_Stop();
}

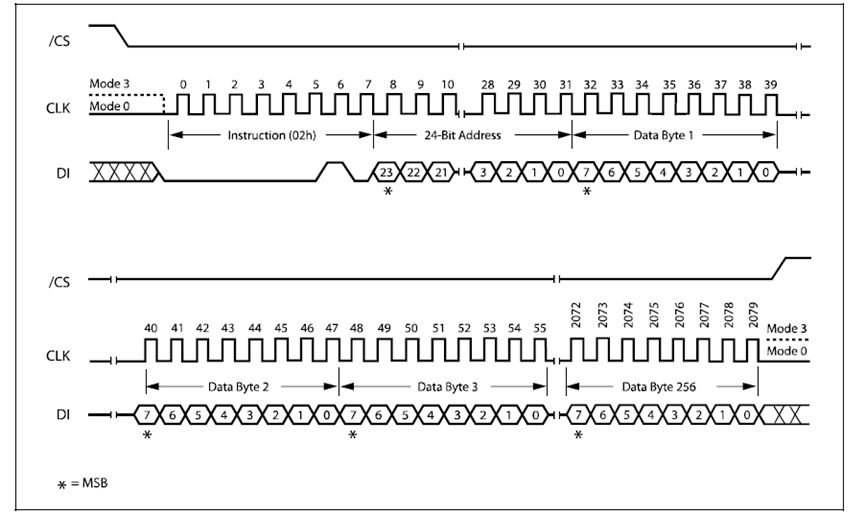

页编程的函数：先发一个指令码，再发3个字节的地址，最后发数据，这里的发数据是发送方向的。
void W25Q64_PageProgram(uint32_t Address,uint8_t *DataArray,uint16_t Count)
{
uint16_t i;
MySPI_Start();
MySPI_SwapByte(W25Q64_PAGE_PROGRAM);
MySPI_SwapByte(Address>>16); //0x123456 变为 0x12
MySPI_SwapByte(Address>>8); //0x123456 变为 0x1234 高位自动舍去就是0x34
MySPI_SwapByte(Address); //0x123456 高位自动舍去就是0x56
for(i=0;i<Count;i++)
{
MySPI_SwapByte(DataArray[i]);
}
MySPI_Stop();
}
擦除：扇区
void W25Q64_SectorErase(uint32_t Address)
{
MySPI_Start();
MySPI_SwapByte(W25Q64_SECTOR_ERASE_4KB);
MySPI_SwapByte(Address>>16); //0x123456 变为 0x12
MySPI_SwapByte(Address>>8); //0x123456 变为 0x1234 高位自动舍去就是0x34
MySPI_SwapByte(Address);
MySPI_Stop();
}
这里写了dummy你就发个FF就行了。

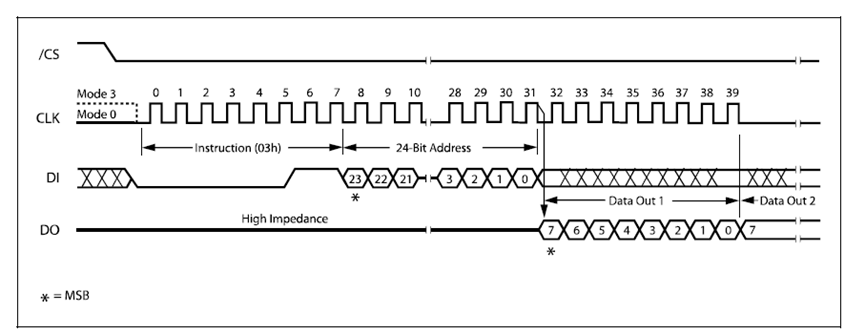

读出数据：
void W25Q64_ReadData(uint32_t Address,uint8_t *DataArray,uint32_t Count)
{
uint32_t i;
MySPI_Start();
MySPI_SwapByte(W25Q64_READ_DATA);
MySPI_SwapByte(Address>>16); //0x123456 变为 0x12
MySPI_SwapByte(Address>>8); //0x123456 变为 0x1234 高位自动舍去就是0x34
MySPI_SwapByte(Address);
for(i=0;i<Count;i++)
{
DataArray[i]=MySPI_SwapByte(W25Q64_DUMMY_BYTE);
}
MySPI_Stop();
}
等待：事前等待和事后等待，事前等待的话读写操作都能等待。
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "OLED.h"
#include "W25Q64.h"
uint8_t MID;
uint16_t DID;
uint8_t ArrayWrite[]={0x55,0x66,0x77,0x88};
uint8_t ArrayRead[4];
int main(void)
{
OLED_Init();
W25Q64_Init();
OLED_ShowString(1,1,"MID: DID:");
OLED_ShowString(2,1,"W:");
OLED_ShowString(3,1,"R:");
W25Q64_ReadID(&MID,&DID);
OLED_ShowHexNum(1,5 ,MID,2);
OLED_ShowHexNum(1,12 ,DID,4);
// W25Q64_SectorErase(0x000000); //最好对齐起始地址
W25Q64_PageProgram(0x000000,ArrayWrite,4);
W25Q64_ReadData(0x000000,ArrayRead,4);
OLED_ShowHexNum(2,3,ArrayWrite[0],2);
OLED_ShowHexNum(2,6,ArrayWrite[1],2);
OLED_ShowHexNum(2,9,ArrayWrite[2],2);
OLED_ShowHexNum(2,12,ArrayWrite[3],2);
OLED_ShowHexNum(3,3,ArrayRead[0],2);
OLED_ShowHexNum(3,6,ArrayRead[1],2);
OLED_ShowHexNum(3,9,ArrayRead[2],2);
OLED_ShowHexNum(3,12,ArrayRead[3],2);
while(1)
{
}
}

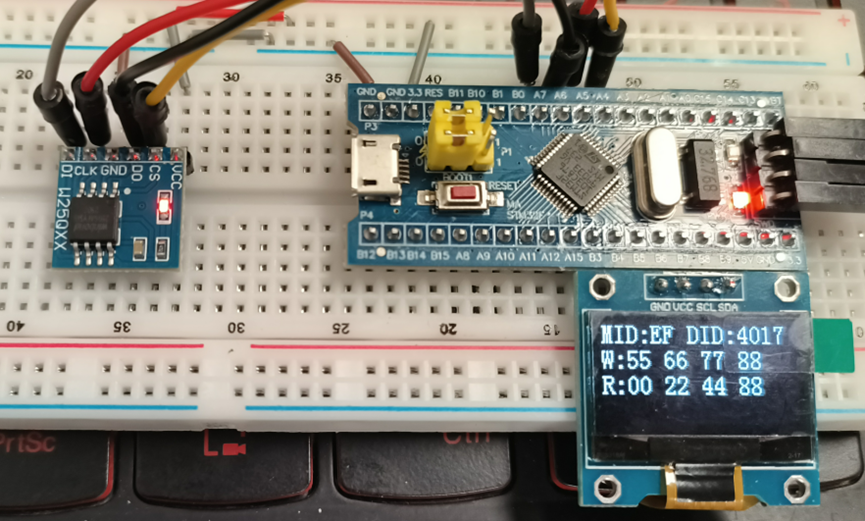

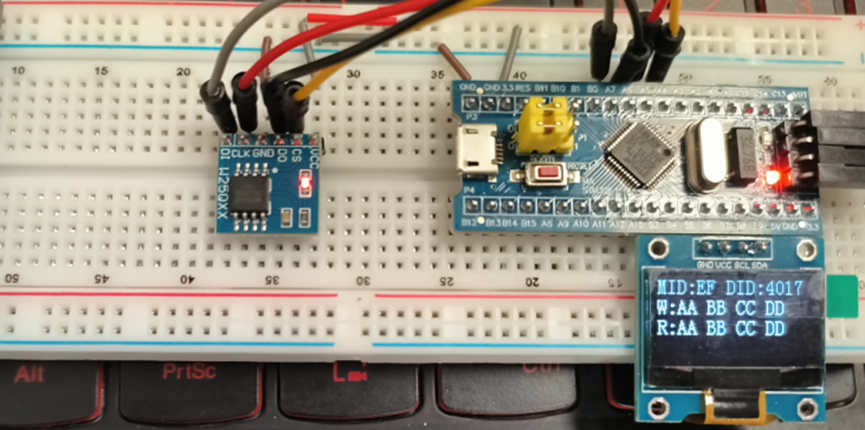

测试

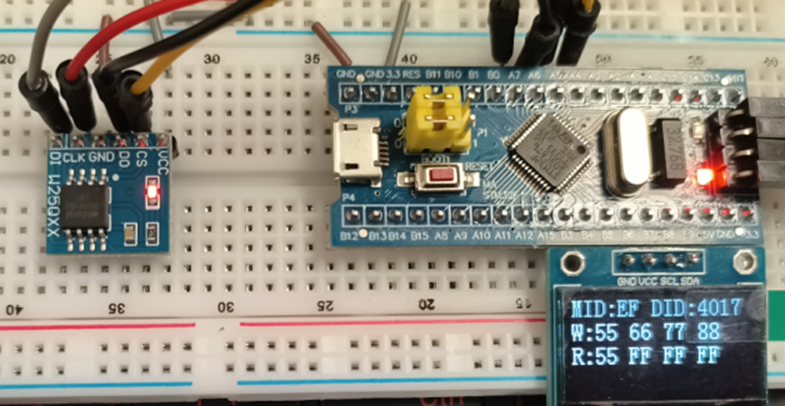

擦除为FF
写入ABCD

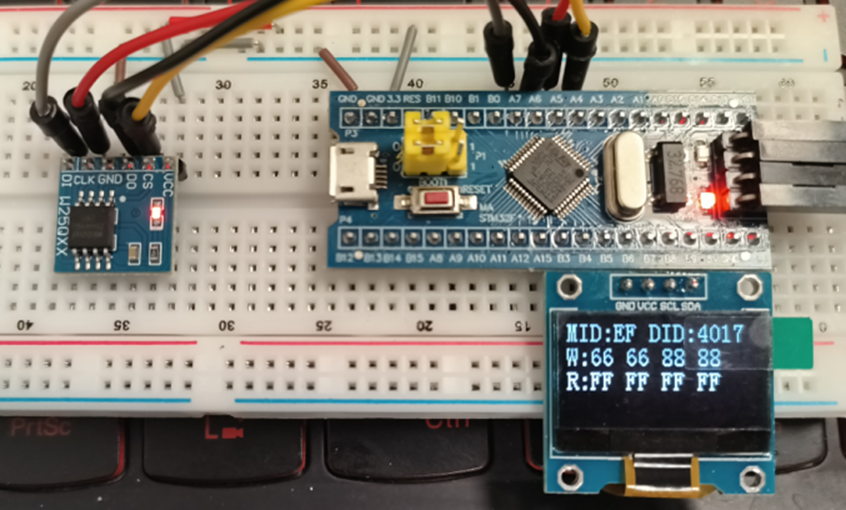

不擦除写55 66 77 88
因为只能1变0.按&
页地址的范围：xxxx00 到xxxxFF,

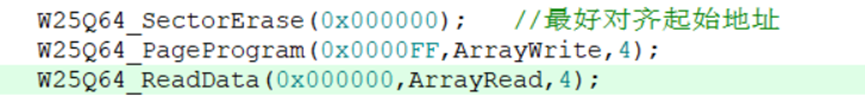

W25Q64_PageProgram(0x0000FF,ArrayWrite,4);

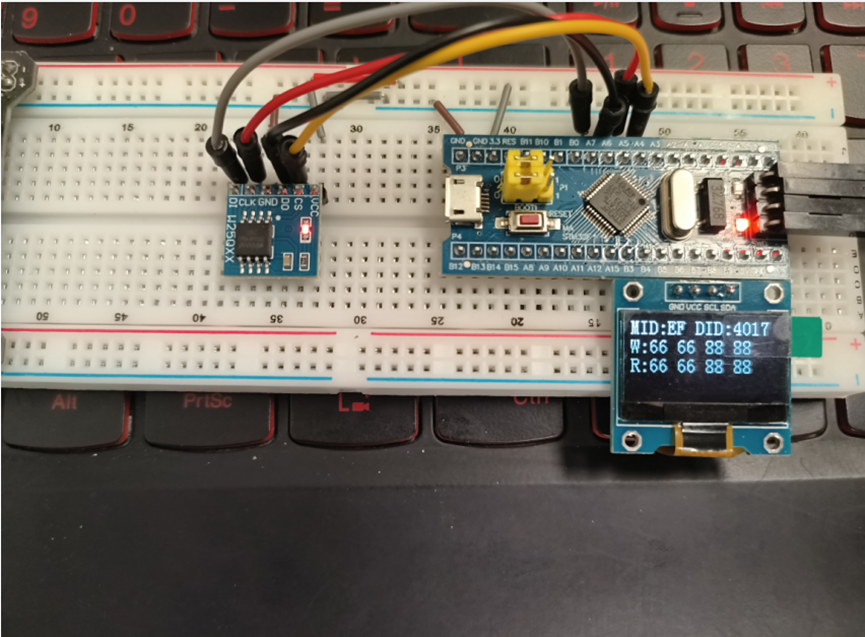

说明写入并没有跨页，这个55写入到地址0FF，后面的66并没有跨页到下一个地址100，而是，返回页首000了，又因为读取时能跨页的，所以这三个FF是第二页的数据，擦除默认是FF,看000是不是写入覆盖了。
自己从软件上，分批次写入，先计算，这个数组总共要跨多少页，然后该擦除的擦除，最后再分批次，一页一写，这个操作可以封装成一个函数，之后调用封装的函数就可以跨页连续写入了，这个功能就自己写。
