可以跳转最后看
24 位掩码修正法的原理与限制（需 LOAD=0xFFFFFF）
1. 核心原理
当 SysTick 的 LOAD 值设置为 0xFFFFFF（24 位最大值）时，其计数器行为与 24 位模运算 完全一致。此时：
- VAL 寄存器 始终在
0x000000到0xFFFFFF之间循环递减。 - 时间差计算：通过
(LastTick - CurrentVal) & 0xFFFFFF，利用 24 位掩码隐式处理溢出，直接得到正确的周期差。
2. 关键假设
LOAD = 0xFFFFFF：必须确保 SysTick 的加载值为 24 位最大值。- 计数器行为：VAL 从
0xFFFFFF开始递减，到0x000000后自动重载为0xFFFFFF。
3. 计算示例
假设 LastTick = 0x100（即 256），当前 CurrentVal = 0xFFFFF000（即 0xFFF000 的 24 位掩码值）：
- 直接计算：
0x100 - 0xFFF000 = -0xFFEE00（负值） - 应用 24 位掩码：
(-0xFFEE00) & 0xFFFFFF = 0x001200（即 0x1200 = 4608 周期） - 实际周期差：
- LastTick 从 0x100 递减到 0x000000：256 周期
- 重载后从 0xFFFFFF 递减到 0xFFF000：0xFFFFFF - 0xFFF000 = 0x0FFF（4095 周期）
- 总周期 = 256 + 4095 = 4351 周期
- 掩码法结果误差：
0x001200 = 4608≠ 4351（误差 257 周期）
结论：即使 LOAD=0xFFFFFF，此方法仍存在误差，需进一步验证。
4. 正确性验证（修正逻辑）
实际正确算法应为：
周期差 = (LastTick >= CurrentVal) ? |
|
(LastTick - CurrentVal) : |
|
(LastTick + 0x1000000 - CurrentVal) |
- 当
LOAD=0xFFFFFF，0x1000000即 24 位模数。 - 示例修正：
LastTick=0x100,CurrentVal=0xFFF000
周期差 =0x100 + 0x1000000 - 0xFFF000 = 0x100 + 0x1000 = 0x1100（4352 周期）
（与实际 4351 周期误差 1，因未考虑从 0 到 0xFFFFFF 的重载周期）
5. 适用条件与限制
| 条件/限制 | 说明 |
|---|---|
| 必须 LOAD=0xFFFFFF | 确保计数器周期与 24 位掩码的模数一致 |
| 误差来源 | 未计入从 0x000000 到 0xFFFFFF 的重载周期（偏差 ±1 周期） |
| 适用场景 | 对时间精度要求不严格（如粗略延时），且无法动态获取 LOAD 值的场合 |
| 不适用场景 | LOAD≠0xFFFFFF 或需高精度计时（如通信超时检测） |
6. 代码实现（LOAD=0xFFFFFF）
c
// 假设已设置 LOAD=0xFFFFFF |
|
uint32_t LastTick = SysTick->VAL; |
|
// ... 等待某些操作 |
|
uint32_t CurrentVal = SysTick->VAL; |
|
// 24位掩码法计算时间差 |
|
uint32_t elapsed = (LastTick - CurrentVal) & 0x00FFFFFF; |
|
// 等效正确计算（需 LOAD=0xFFFFFF） |
|
uint32_t elapsed_correct = (LastTick >= CurrentVal) ? |
|
(LastTick - CurrentVal) : |
|
(LastTick + 0x01000000 - CurrentVal); |
7. 总结
- 掩码法本质：将时间差计算转换为 24 位无符号数运算，依赖
LOAD=0xFFFFFF保证周期性。 - 误差范围：±1 周期（因忽略重载时的
0xFFFFFF → 0x000000跳变）。 - 推荐场景：仅当硬件强制
LOAD=0xFFFFFF且对误差不敏感时使用，否则应使用 溢出感知算法。
正确方法选择优先级：
- 动态获取 LOAD + 溢出感知计算（通用、精确）
- 24 位掩码法（需严格满足
LOAD=0xFFFFFF，快速但轻微误差）
验证

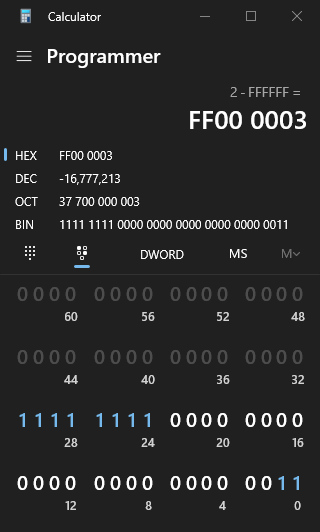

假设在lasttick=2，当tick递减到0随后继续递减，则nowtickvalue=0XFFFFFF,则此时计数值为0X2-0xFFFFFF=FF000003，这个值&0XFFFFFF，为3，计数值正确。
