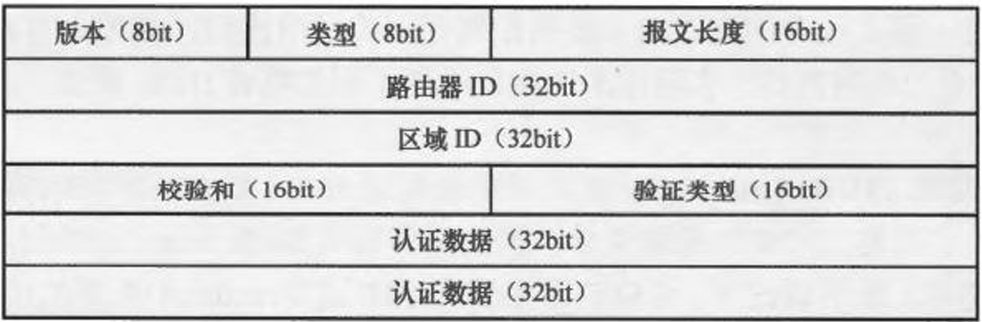

- OSPF 公共报文头部
- 版本（8bit）：目前常用版本为 2，用于标识 OSPF 协议版本。不同版本在功能特性和报文格式上可能存在差异，高版本通常会修复旧版本的漏洞、扩展功能，如支持更多类型的网络拓扑、增强安全性等。若版本不兼容，设备间无法正常建立 OSPF 邻居关系。
- 类型（8bit）：用来区分不同类型的 OSPF 报文，常见类型有 Hello、数据库描述（DD）、链路状态请求（LSR）、链路状态更新（LSU）和链路状态确认（LSAck）。不同类型报文在 OSPF 协议运行中承担不同功能，如 Hello 报文用于发现和维持邻居关系，数据库描述报文用于交换链路状态数据库摘要信息。
- 报文长度（16bit）：记录整个 OSPF 报文的长度，以字节为单位。它能帮助接收设备正确解析报文边界，判断报文是否完整。若接收报文长度与报文中记录的长度不一致，设备会丢弃该报文并可能产生错误日志。
- 路由器 ID（32bit）：是路由器在 OSPF 域中的唯一标识，通常是路由器上配置的 IP 地址，选取规则一般是优先选择环回接口地址中数值最大的，若未配置环回接口，则选择物理接口地址中数值最大的。路由器 ID 在邻居关系建立、路由计算等过程中起到关键作用，用于唯一确定每台参与 OSPF 的设备。
- 区域 ID（32bit）：标识报文所属的区域。OSPF 通过划分区域来管理网络，不同区域可独立进行路由计算，减少网络中链路状态信息的传播范围，提高网络稳定性和可扩展性。区域 ID 相同的设备才可能建立邻居关系，且不同区域间的路由信息传播需遵循特定规则。
- 校验和（16bit）：用于检测报文在传输过程中是否出现错误。计算校验和时会对整个报文内容进行特定算法运算，接收设备根据相同算法重新计算校验和并与报文中的校验和对比，若不一致则表明报文在传输中出现错误，设备会丢弃该报文。
- 验证类型（16bit）与认证数据（两个 32bit）：验证类型指定了认证方式，常见有不认证、简单密码认证和 MD5 认证等。认证数据则根据认证类型填充相应信息，如简单密码认证时填充密码，MD5 认证时填充 MD5 散列值。这些字段用于保障报文安全性和合法性，防止非法设备接入网络、篡改报文内容，确保 OSPF 网络稳定运行。

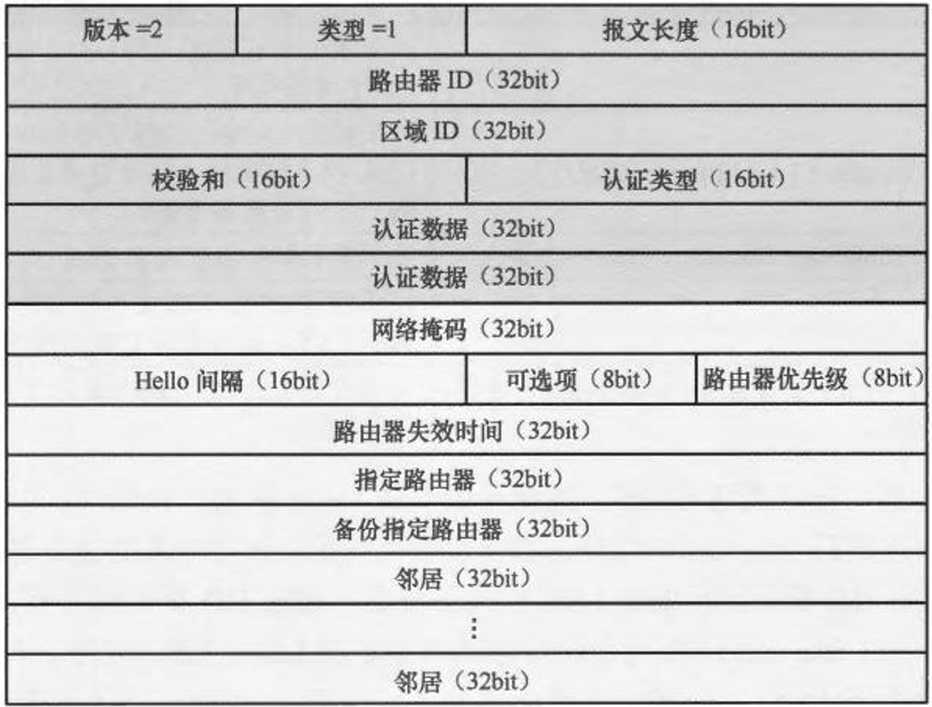

- Hello 报文
- 网络掩码（32bit）：在以太网环境下，邻居设备间的网络掩码必须一致，否则无法建立邻居关系，因为网络掩码不一致意味着设备对网络地址的划分理解不同，会导致通信异常；在 P2P 网络中，网络掩码不做严格限制，因为 P2P 网络只有两个节点，不存在网络地址划分冲突问题。
- Hello 间隔（16bit）：决定了路由器发送 Hello 报文的时间间隔，默认值在不同网络类型中有所不同，如以太网中通常为 10 秒。该间隔设置需综合考虑网络规模和稳定性，间隔过短会增加网络流量开销，间隔过长则可能导致邻居故障检测延迟，影响网络收敛速度。
- 可选项（8bit）：包含多个标志位，部分标志位会影响邻居关系建立，如特殊区域标志。特殊区域（如 Stub 区域、NSSA 区域）通过这些标志位进行标识，设备根据这些标志判断是否与邻居在同一特殊区域，若不一致可能无法建立邻居关系，特殊区域设置能控制链路状态信息传播范围，优化网络资源利用。
- 路由器优先级（8bit）：用于选举指定路由器（DR）和备份指定路由器（BDR）。优先级取值范围一般为 0 - 255，数值越大优先级越高。在选举 DR 和 BDR 时，优先级为 0 的路由器不参与选举，优先级相同则比较路由器 ID，ID 大的设备优先被选举。DR 和 BDR 负责与其他路由器交换链路状态信息，减少网络中的链路状态信息交换量，提高网络效率。
- 路由器失效时间（32bit）：是在未收到邻居的 Hello 报文后，等待多久才认为邻居不可达，默认值通常为 Hello 间隔的 4 倍，如以太网中 Hello 间隔为 10 秒，路由器失效时间则为 40 秒。该时间设置要合理，过短可能导致误判邻居故障，过长则会延迟网络故障响应时间。
- 指定路由器（32bit）和备份指定路由器（32bit）：在广播型网络（如以太网）和非广播多路访问（NBMA）网络中，会选举 DR 和 BDR。DR 负责收集和传播链路状态信息，BDR 在 DR 故障时能快速接替其工作，它们的身份必须一致。DR 和 BDR 的选举能减少网络中链路状态信息的交换量，提高网络性能。
- 邻居（多个 32bit）：用于记录该路由器已知的邻居路由器 ID。路由器通过接收 Hello 报文发现邻居，并将邻居 ID 记录在此字段。当邻居状态发生变化（如邻居上线、下线）时，设备会更新此字段信息，该信息是维护邻居关系和进行路由计算的重要依据。

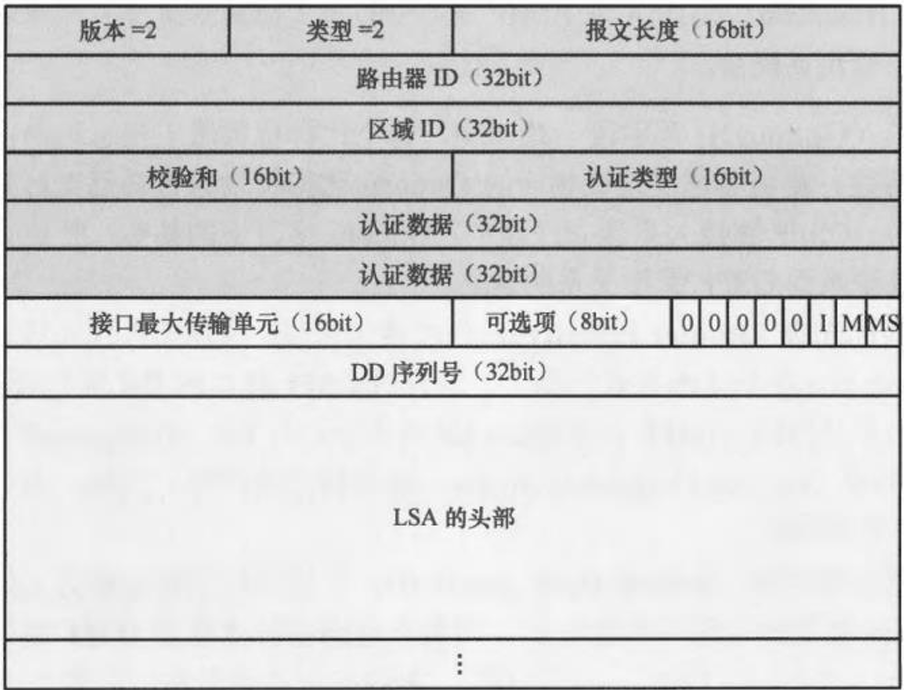

- 数据库描述（DD）报文
- DD 序列号（32bit）：在主从关系选举和报文可靠传输中起关键作用。初始时，所有设备随机生成一个序列号，在主从关系选举过程中，主设备通过发送包含序列号的 DD 报文，从设备根据该序列号进行响应，以确定主从关系。在数据传输过程中，利用序列号进行隐性确认，接收方通过检查序列号判断报文是否按顺序正确接收，若序列号不连续，接收方会要求发送方重传丢失的报文。
- LSA（链路状态通告）的头部：LSA 用于描述网络拓扑结构和链路状态信息。DD 报文中只包含 LSA 的头部，其包含 LSA 的关键信息，如 LSA 类型、链路状态 ID、通告路由器 ID、序列号等。设备通过交换 DD 报文中的 LSA 头部信息，了解对方链路状态数据库的摘要信息，确定哪些 LSA 需要进一步交换，从而减少不必要的链路状态信息传输，提高网络效率。
- 主从关系选举：初始情况下，所有设备都视自身为主设备并随机生成一个序列号。在选举过程中，设备通过交换带有 I、M、MS 标志位和序列号的 DD 报文来确定主从关系。I 标志位表示该 DD 报文用于主从关系选举；M 标志位若置为 1，意味着后续还有 DBD 报文需要发送；MS 标志位用于主设备身份识别。序列号大的设备优先成为主设备，若序列号相同，则比较路由器 ID，ID 大的设备成为主设备。主设备负责控制 DD 报文的交换过程，确保链路状态数据库同步有序进行。
- 交互数据库摘要信息：设备间通过交换 DD 报文，相互获取对方链路状态数据库的摘要信息。这些摘要信息包含 LSA 的关键属性，接收方根据这些信息判断本地数据库中是否缺少某些 LSA，以及是否有需要更新的 LSA。通过这种方式，设备能快速确定需要进一步交换的 LSA，减少网络带宽消耗，提高数据库同步效率。
- 确保可靠传输：利用 DD 序列号进行隐性确认，接收方通过检查序列号来确认是否正确接收到报文。若接收方发现序列号不连续，表明有报文丢失，会向发送方发送请求重传丢失报文的信息。这种机制确保了 DD 报文在网络传输过程中的可靠性，保证链路状态数据库同步的准确性。
ospf mtu-enable命令- MTU 概念及作用：MTU（最大传输单元）指在网络中能够传输的最大数据包大小，单位为字节。在 OSPF 网络中，不同设备接口的 MTU 设置若不匹配，会引发问题。当发送设备的数据包大小超过接收设备接口的 MTU 时，数据包需要分片处理，分片会增加网络传输复杂性，降低传输效率，甚至可能导致丢包，影响网络性能。例如，在视频会议等对实时性要求高的网络应用中，数据包分片可能导致视频卡顿、音频中断等问题。
ospf mtu-enable命令特性：华为设备默认关闭ospf mtu-enable功能，即设备间不会主动协商 MTU。要实现 MTU 协商，必须在所有参与 OSPF 通信的相关设备上都启用该命令。启用后，设备间会通过 Hello 报文等交互信息携带接口的 MTU 值，相互通告并根据这些信息调整数据包大小，避免因 MTU 不匹配导致的问题。- 开启后的工作机制：开启
ospf mtu-enable后，OSPF 协议会在 Hello 报文等交互信息中携带接口的 MTU 值。设备收到邻居发送的 Hello 报文时，会检查报文中的 MTU 字段。若发现自身接口的 MTU 与邻居设备的 MTU 不一致，设备会根据规则调整数据包发送策略。如本地接口 MTU 大于邻居接口 MTU，设备会将发送的数据包大小调整为不超过邻居接口 MTU 的大小，确保数据包能顺利通过邻居接口传输，避免分片和丢包。 - 实际应用场景及优势：在实际网络部署中，如企业园区网络、数据中心网络等复杂环境，不同链路类型（如以太网、光纤链路）和设备的 MTU 可能不同。开启
ospf mtu-enable功能可显著提升网络性能。以企业园区网络为例，园区内既有连接办公区域的以太网链路，又有连接服务器区域的高速链路，不同链路的 MTU 可能存在差异。开启该功能后，能避免因 MTU 不匹配导致的数据传输问题，保障办公数据、业务数据等的高效稳定传输，提升用户体验和业务运营效率。在数据中心网络中，大量服务器之间的通信对网络性能要求极高，通过开启该功能可确保数据快速准确传输，提高数据中心的整体运行效率。
