渲染管线（Rendering Pipeline）是计算机图形学中将三维场景转换为二维屏幕图像的核心流程，涉及CPU与GPU的分工协作。计算机图形学把渲染管线分为三个阶段：应用程序阶段、几何阶段、光栅化阶段。渲染管线的一般流程是：顶点数据的输入、顶点着色器、曲面细分过程、几何着色器、图元组装、裁剪剔除、光栅化、片段着色器以及混合测试。
渲染管线主要包括两个功能：一是将物体3D坐标转变为屏幕空间2D坐标，二是为屏幕每个像素点进行着色。

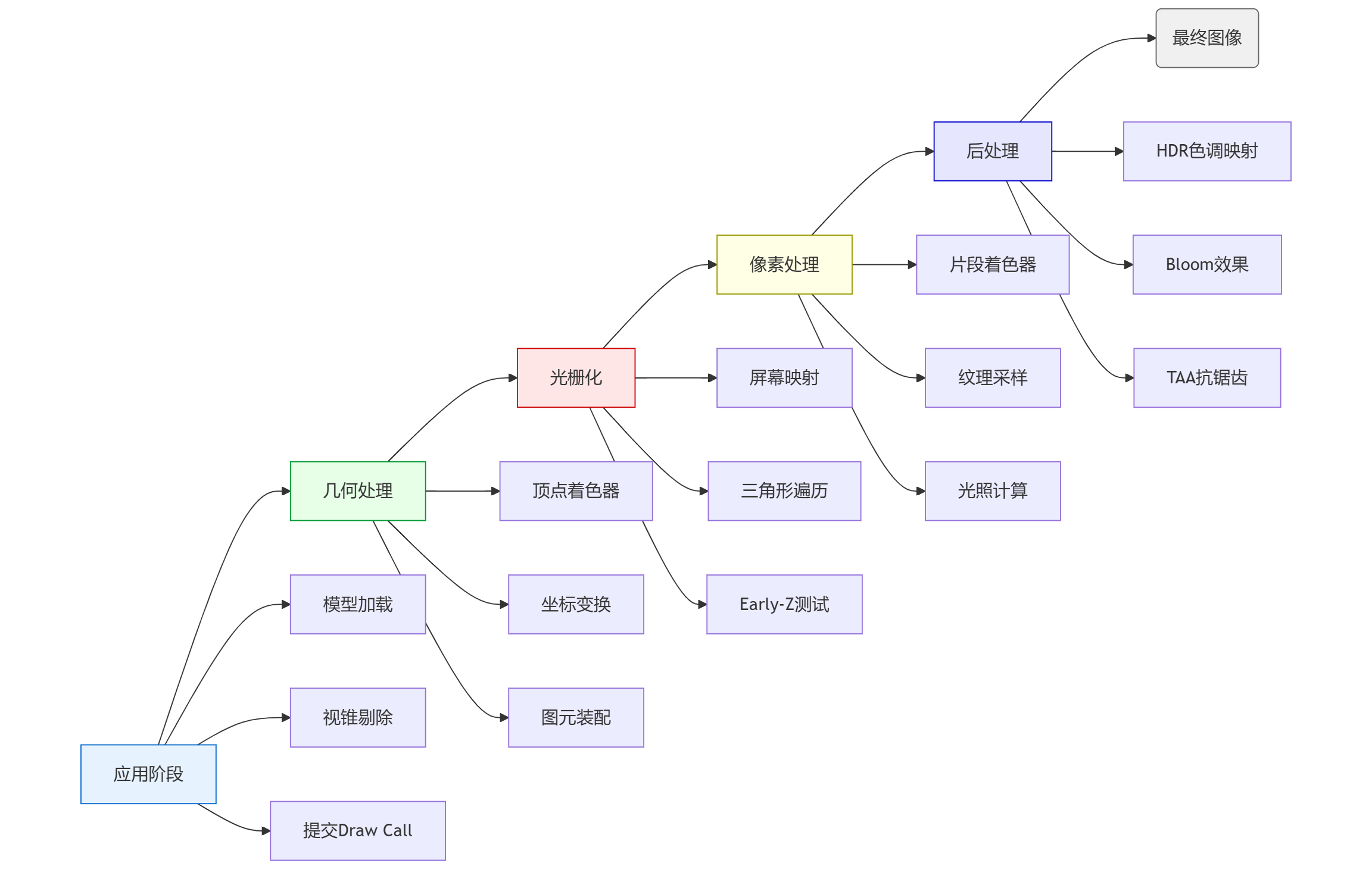

一、核心阶段划分
1. 应用阶段（Application Stage）
执行主体：CPU， 核心任务：
- 数据加载：将模型（顶点、法线、UV坐标）、纹理、光照等数据从内存传输到显存（VRAM） 。
- 剔除优化：通过视锥体剔除（Frustum Culling）、遮挡剔除（Occlusion Culling）过滤不可见物体，减少GPU负载。
- 设置渲染状态：指定着色器（Shader）、材质参数、混合模式（如Alpha混合）等。
- 调用Draw Call：向GPU发送渲染指令，触发几何阶段处理。
关键优化：通过批处理（Batching）合并多个Draw Call，减少CPU-GPU通信开销。
2. 几何阶段（Geometry Stage）
执行主体：GPU， 核心任务：
- 顶点着色器（Vertex Shader）：
- 坐标变换：将顶点从模型空间（Model Space）依次转换到世界空间、观察空间、裁剪空间（MVP矩阵）。
- 逐顶点光照：计算基础光照（如Phong模型），但通常更推荐在片元着色器中完成。
- 曲面细分（Tessellation）：动态增加网格细节（如LOD技术），适用于地形和角色模型。
- 几何着色器（Geometry Shader）：生成或销毁几何体（如将点扩展为四边形），适用于粒子系统。
- 投影与裁剪：将顶点映射到屏幕空间（视口变换），并裁剪超出视锥体的部分。
坐标空间流：模型空间 → 世界空间 → 观察空间 → 裁剪空间 → 屏幕空间。
3. 光栅化阶段（Rasterization Stage）
执行主体：GPU， 核心任务：
- 三角形设置与遍历：将几何阶段的三角形分解为像素（片元），计算插值属性（如颜色、深度）。
- 片元着色器（Fragment Shader）：
- 纹理采样：根据UV坐标从纹理贴图获取颜色。
- 光照计算：实现复杂光照模型（如PBR材质、阴影映射）。
- 逐片元操作：
- 深度测试（Z-Buffering）：筛选可见片元，解决遮挡问题。
- 模板测试：实现特效（如镜子反射区域限定）。
- 混合（Blending）：处理半透明物体的颜色叠加（如玻璃、烟雾）。
输出：最终像素数据写入帧缓冲区（Frame Buffer），通过双缓冲技术避免画面撕裂。
二、API实现差异
1. OpenGL
- 管线结构：
- 顶点处理阶段 → 光栅化阶段。
- 支持可编程着色器（GLSL），但早期版本仅支持固定管线（Fixed Function Pipeline）。
- 特点：跨平台兼容性强，生态丰富（如GLFW、GLEW）。
2. Direct3D（DirectX）
- 管线结构：
- 几何阶段（含输入装配、曲面细分） → 光栅化阶段。
- 使用HLSL语言，与Windows系统深度集成。
- 特点：在Windows平台性能更优，支持高级特效（如光线追踪DXR）。
三、性能瓶颈与优化
CPU瓶颈：
- Draw Call过多：通过静态/动态批处理减少调用次数 。
- 数据搬运延迟：使用实例化（GPU Instancing）批量处理相同模型 。
GPU瓶颈：
- 顶点处理负载：简化模型或启用LOD（Level of Detail）。
- 片元处理过载：降低分辨率或启用动态分辨率缩放（Dynamic Resolution）。
内存优化：
- 压缩纹理（如ASTC、BC7），减少显存占用。
- 使用稀疏纹理（Sparse Texture）动态加载细节。
四、现代技术演进
可编程管线扩展：
- 计算着色器（Compute Shader）：支持通用计算（如物理模拟、后处理）。
- 光线追踪管线：通过DXR/Vulkan RT实现真实全局光照。
AI驱动渲染：
- DLSS/FSR：利用超分辨率技术提升帧率，减少GPU负载。
- 神经渲染（NeRF）：结合深度学习生成高质量图像，逐步融入实时管线。
详细介绍可参考：渲染管线-快懂百科
总结
渲染管线是计算机图形学的核心基础设施，其发展从固定功能到高度可编程化，逐步实现从离线渲染到实时电影级画质的跨越。开发者需深入理解各阶段原理，结合API特性和优化策略，平衡性能与视觉效果
