CRC 简介

CRC（循环冗余校验）是一种强大的错误检测技术，广泛应用于数字网络和存储系统。它是确保数据完整性的重要方法，能够检测传输或存储过程中对原始数据的意外更改。

什么是 CRC？

CRC 是一种数学算法，具有以下特点：

• 将数据视为有限域中的多项式表示
• 使用预定义的多项式（称为生成多项式）进行二进制除法
• 生成固定长度的校验和，附加到消息末尾
• 能够高概率地检测出常见的传输错误

CRC 的优势在于其能够检测：

• 所有单比特错误
• 所有双比特错误（在标准 CRC 中）
• 任何奇数个比特错误
• 突发错误（基于多项式长度的一定范围内）

CRC 原理

多项式表示

在 CRC 中，数据和生成多项式都表示为具有二进制系数（0 或 1）的多项式。例如：

• 二进制序列1101表示多项式 x³ + x² + 1
• 二进制序列10011表示多项式 x⁴ + x + 1

CRC 参数

完整的 CRC 算法由以下参数定义：

1. 位宽（Width）：CRC 值的比特数
2. 多项式（Polynomial）：用于除法的生成多项式
3. 初始值（Init）：CRC 寄存器的初始值
4. 输入反转（RefIn）：输入字节是否反转（位序反转）
5. 输出反转（RefOut）：最终 CRC 是否反转
6. 输出异或值（XorOut）：与最终 CRC 异或的值

这些参数定义了不同的 CRC 标准（CRC-8、CRC-16、CRC-32 等）

CRC 计算过程

CRC 计算的高级过程包括：

1. 发送方：

   • 在原始数据后附加 k-1 个零（其中 k 是 CRC 的位宽）
   • 使用模 2 除法，用生成多项式除以上述结果
   • 余数即为 CRC 值，附加到原始数据后

2. 接收方：

   • 用相同的生成多项式除以接收到的数据（包括 CRC）
   • 如果余数为零，则认为数据无错误
   • 如果余数非零，则检测到错误

模 2 二进制除法

CRC 计算的核心是模 2 二进制除法，其特点是：

• 使用异或（XOR）操作代替减法
• 没有进位或借位操作
• 按位处理消息
• 可以在硬件和软件中高效实现

常见 CRC 标准

Python 实现

核心代码

让我们看看 CRC 在 Python 模型中的实现：

def reverse_bits(x, num_bits):
    """反转指定位数的位序"""
    reversed_x = 0
    for i in range(num_bits):
        reversed_x |= ((x >> i) & 1) << (num_bits - 1 - i)
    return reversed_x

def crc_process_byte(crc, byte, poly, width, refin):
    """处理单个字节的CRC计算"""
    # 1. 如果需要反转输入
    if refin:
        byte = reverse_bits(byte, 8)

    # 2. 直接将字节与CRC高位进行异或（避免一位一位处理）
    crc ^= (byte << (width - 8))

    # 3. 处理8个位
    for _ in range(8):
        # 判断最高位，使用位移判断避免额外计算
        if crc & (1 << (width - 1)):
            # 左移+异或多项式
            crc = ((crc << 1) ^ poly) & ((1 << width) - 1)
        else:
            # 仅左移
            crc = (crc << 1) & ((1 << width) - 1)

    return crc

def calculate_crc(data_bytes, width, poly, init, refin, refout, xorout):
    """计算字节序列的CRC校验值"""
    # 确保poly不包含最高位(如果已经包含)
    poly = poly & ((1 << width) - 1)

    crc = init
    for byte in data_bytes:
        crc = crc_process_byte(crc, byte, poly, width, refin)
    if refout:
        crc = reverse_bits(crc, width)
    crc ^= xorout
    crc &= (1 << width) - 1  # 确保结果在低width位
    return crc

关键函数

1. reverse_bits：反转值的位序（用于 RefIn 和 RefOut）
2. crc_process_byte：在 CRC 计算过程中处理单个字节：
   • 可选择反转输入字节
   • 将字节与当前 CRC 值异或
   • 使用多项式除法处理每一位
3. calculate_crc：计算字节序列 CRC 的主函数：
   • 使用 init 值初始化 CRC 寄存器
   • 处理输入数据中的每个字节
   • 可选择反转最终 CRC
   • 将结果与 XorOut 值异或

测试

import crcmod

def reverse_bits(x, num_bits):
    """反转指定位数的位序"""
    reversed_x = 0
    for i in range(num_bits):
        reversed_x |= ((x >> i) & 1) << (num_bits - 1 - i)
    return reversed_x


def crc_process_byte(crc, byte, poly, width, refin):
    """处理单个字节的CRC计算"""
    # 1. 如果需要反转输入
    if refin:
        byte = reverse_bits(byte, 8)

    # 2. 直接将字节与CRC高位进行异或（避免一位一位处理）
    crc ^= (byte << (width - 8))

    # 3. 处理8个位
    for _ in range(8):
        # 判断最高位，使用位移判断避免额外计算
        if crc & (1 << (width - 1)):
            # 左移+异或多项式
            crc = ((crc << 1) ^ poly) & ((1 << width) - 1)
        else:
            # 仅左移
            crc = (crc << 1) & ((1 << width) - 1)

    return crc

def calculate_crc(data_bytes, width, poly, init, refin, refout, xorout):
    """计算字节序列的CRC校验值"""
    # 确保poly不包含最高位(如果已经包含)
    poly = poly & ((1 << width) - 1)

    crc = init
    for byte in data_bytes:
        crc = crc_process_byte(crc, byte, poly, width, refin)
    if refout:
        crc = reverse_bits(crc, width)
    crc ^= xorout
    crc &= (1 << width) - 1  # 确保结果在低width位
    return crc

# 示例用法
if __name__ == "__main__":
    # 示例参数（以CRC-8为例）
    width = 16
    poly = 0x10c21  # 多项式 x^8 + x^2 + x + 1 (隐式最高位)
    init = 0xffff
    xorout = 0x0000

    # 输入数据（假设输入S018F0转换为字节数组）
    input_data = [0x71,0xFA,0x96,0x59,0x91,0x93,0xB2,0xD1,0x35]
    crc_result_standard = calculate_crc(input_data, width, poly, init, False, False, xorout)
    print(f"CRC结果: 0x{crc_result_standard:02X}")
    crc_result_reflected = calculate_crc(input_data, width, poly, init, True, True, xorout)
    print(f"CRC结果: 0x{crc_result_reflected:02X}")
    crc_result_mixed1=calculate_crc(input_data,width,poly,init,True,False,xorout)
    print(f"CRC结果: 0x{crc_result_mixed1:02X}")
    crc_result_mixed2=calculate_crc(input_data,width,poly,init,False,True,xorout)
    print(f"CRC结果: 0x{crc_result_mixed2:02X}")

    crc16_func_standard = crcmod.mkCrcFun(poly, initCrc=0xffff, rev=False, xorOut=0x0000)
    crc16_func_reflected = crcmod.mkCrcFun(poly, initCrc=0xffff, rev=True, xorOut=0x0000)
    print(f"Expected standard: {crc16_func_standard(bytes(input_data)):04x}")
    print(f"Expected reflected: {crc16_func_reflected(bytes(input_data)):04x}")

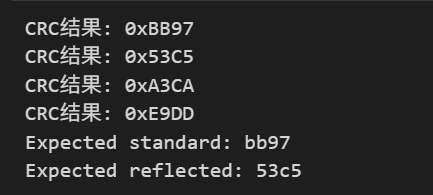

此外，也可以在CRC在线计算，验证结果

Verilog 实现

硬件实现在 Verilog 中分为两个模块：

主 CRC 模块（crc.v）

module crc #(
    parameter bits =8,
    parameter poly =8'h33,
    parameter init =8'hff,
    parameter [0:0]refin =1'b0,
    parameter [0:0]refout =1'b0,
    parameter xorout =8'h00
)(
    input clk,
    input rst_n,
    input data_valid,
    input start,
    input [7:0] data_in,
    output reg crc_ready,
    output reg [bits-1:0] crc_out
);

// 内部寄存器
reg  [bits-1:0] crc_reg;
wire [bits-1:0] crc_next;
reg data_processed;

// 实例化字节处理模块
crc_process_byte #(.bits(bits),.poly(poly)) uut (
    .crc_in(crc_reg),
    .byte_in(data_in),
    .refin_in(refin),
    .crc_out(crc_next)
);

// 位翻转函数实现
function [bits-1:0] reflect;
    input [bits-1:0] data;
    integer i;
    begin
        reflect = 0;
        for (i = 0; i < bits; i = i + 1)
            reflect = reflect|(data[i]<<(bits-1-i));
    end
endfunction

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        crc_reg <= init;
        crc_ready <= 0;
        crc_out <= 0;
        data_processed <= 0;
    end else if(start) begin
        // 开始新的计算
        crc_reg <= init;
        crc_ready <= 0;
        data_processed <= 0;
    end else if(data_valid) begin
        // 处理数据
        crc_reg <= crc_next;
        crc_ready <= 0;
        data_processed <= 1;
    end else if (data_processed && !data_valid && !crc_ready) begin
        // 数据处理完成
        if(refout) begin
            crc_out <= (reflect(crc_reg) ^ xorout) & ((1<<bits)-1);
        end else begin
            crc_out <= (crc_reg ^ xorout) & ((1<<bits)-1);
        end
        crc_ready <= 1;
    end
end
endmodule

字节处理模块（crc_process_byte.v）

module crc_process_byte #(
    parameter bits     = 8,
    parameter poly     = 8'h33
)
(
    input  refin_in,
    input  [8-1:0] byte_in,
    input  [bits-1:0] crc_in,
    output  reg [bits-1:0] crc_out
);

reg [7:0] byte_reg;
reg [bits-1:0] crc_reg;
integer i;

always@(*)begin
    byte_reg = refin_in? reflect(byte_in): byte_in;
    crc_reg = crc_in^(byte_reg<<(bits-8));
    crc_out = 0;
    for(i=0;i<8;i=i+1)begin
        if(crc_reg[bits-1])begin
            crc_reg=((crc_reg<<1)^poly)&((1<<bits)-1);
        end
        else begin
            crc_reg=(crc_reg<<1)&((1<<bits)-1);
        end
    end
    crc_out = crc_reg;
end

// 位翻转函数实现
function [7:0] reflect;
    input [7:0] data;
    integer i;
    begin
        reflect = 0;
        for (i = 0; i < 8; i = i + 1)
            reflect = reflect|(data[i]<<(7-i));
    end
endfunction
endmodule

测试示例（crc_tb.v）

`timescale 1ns/1ns

module crc_tb;
    // 参数定义
    parameter CRC_WIDTH = 8;
    parameter CRC_POLY = 9'h107;
    parameter CRC_INIT = 8'hff;
    parameter CRC_REFIN = 0;
    parameter CRC_REFOUT = 0;
    parameter CRC_XOROUT = 0;
    // 信号声明
    reg clk;
    reg rst_n;
    reg data_valid;
    reg start;
    reg [7:0] data_in;
    wire crc_ready;
    wire [CRC_WIDTH-1:0] crc_out;


    // 直接实例化CRC模块，不再使用crc_top作为中间层
    crc #(
        .bits(CRC_WIDTH),
        .poly(CRC_POLY),
        .init(CRC_INIT),
        .refin(CRC_REFIN),
        .refout(CRC_REFOUT),
        .xorout(CRC_XOROUT)
    ) crc_inst (
        .clk(clk),
        .rst_n(rst_n),
        .data_valid(data_valid),
        .start(start),
        .data_in(data_in),
        .crc_ready(crc_ready),
        .crc_out(crc_out)
    );


// 测试流程
initial begin
    // 复位
    rst_n = 0;
    start = 0;
    data_valid = 0;
    data_in = 0;
    #10 rst_n = 1;

    // 开始新的CRC计算
    #10 start = 1;
    #10 start = 0;

    // 输入数据字节
    data_in = 8'h01; data_valid = 1; #10 data_valid = 0; #10;
    data_in = 8'h02; data_valid = 1; #10 data_valid = 0; #10;
    data_in = 8'h03; data_valid = 1; #10 data_valid = 0; #10;
    data_in = 8'h04; data_valid = 1; #10 data_valid = 0; #10;
    data_in = 8'h05; data_valid = 1; #10 data_valid = 0; #20;

    // 等待结果
    wait(crc_ready);
    $display("CRC-8结果: 0x%h", crc_out);
    end

    // 时钟生成
    initial begin
        clk = 0;
        forever #5 clk = ~clk; // 10ns周期时钟
    end


endmodule

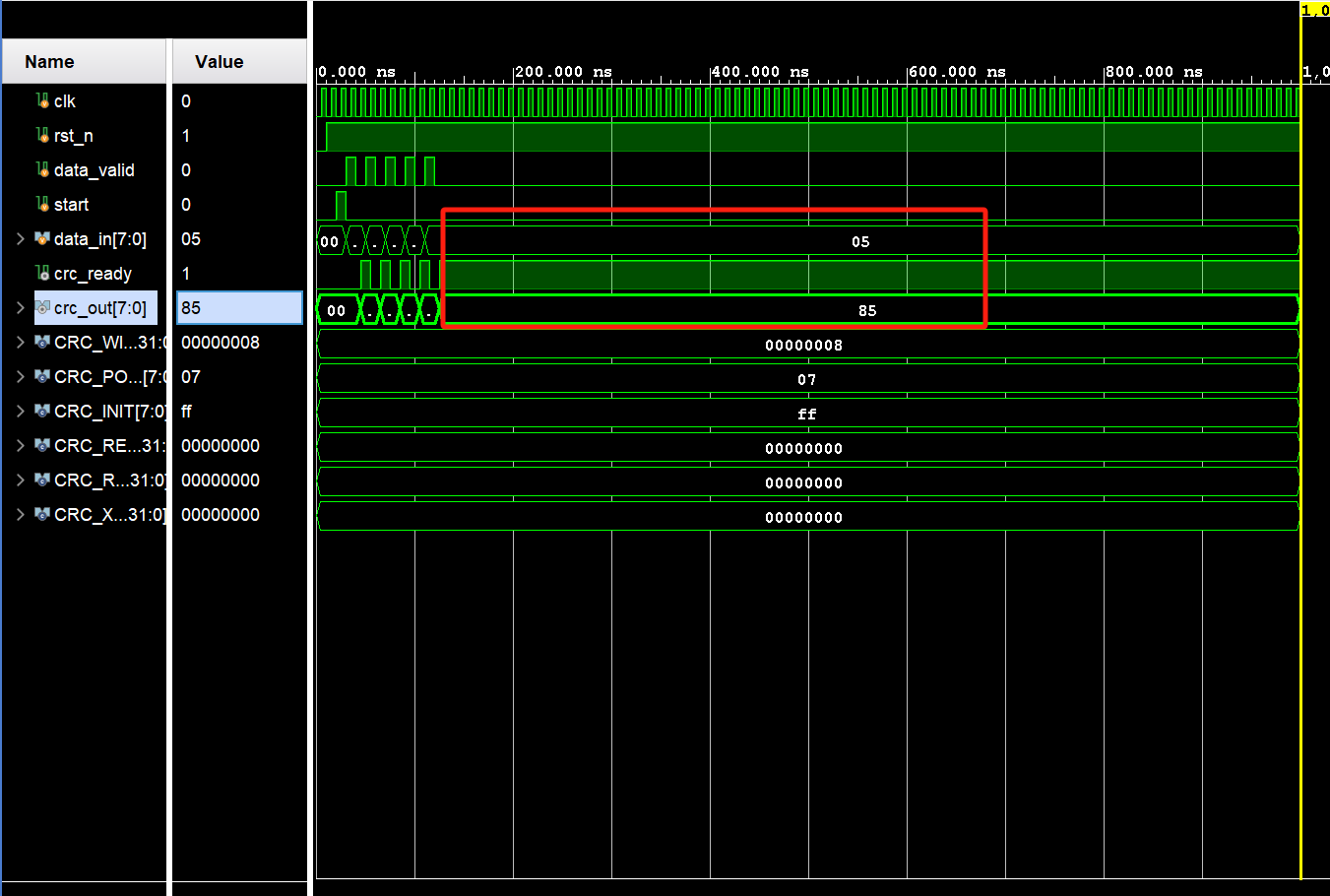

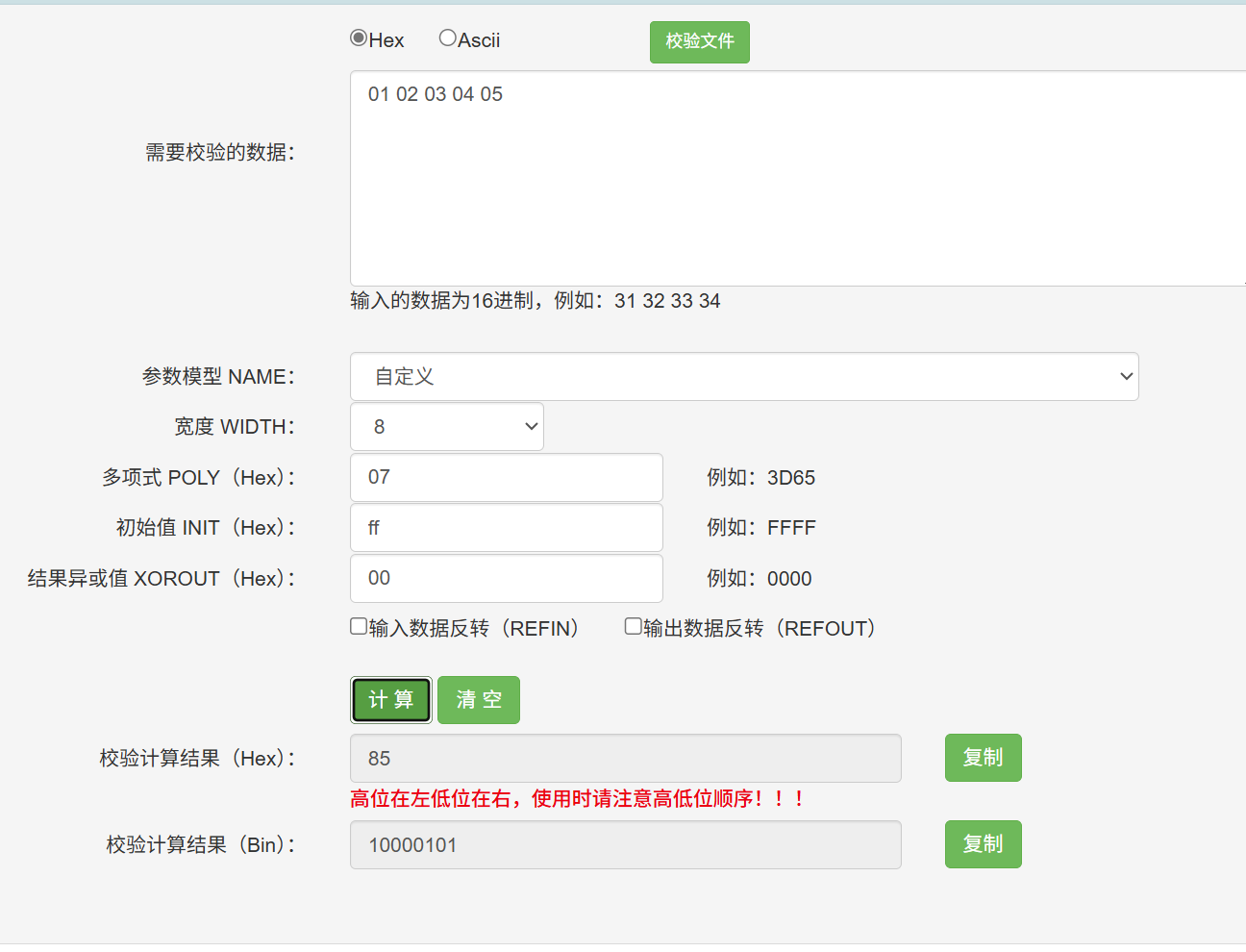

输出结果为0x85, 我们用网站进行测试

输出结果一致
