比例尺的使用

比例尺是 D3.js 中非常重要的概念，它能帮助我们优雅地将数据从定义域映射到可视化的值域中。下一章我们将学习坐标轴的使用，它经常与比例尺配合使用。

一、比例尺是什么？

比例尺是数据可视化的核心工具，它能将"一个区间"的数据（通常是原始数据）映射到"另一个区间"（通常是像素值或颜色）。这种映射关系在数据可视化中极为常见。

典型示例：

数值映射：[0, 1] 对应到 [0, 300]，当输入 0.5 时，输出 150
离散映射：[0, 1, 2] 对应到 [“red”, “green”, “blue”]，当输入 2 时，输出 “blue”

在比例尺中，有三个关键概念：

定义域 (domain)：原始数据的取值范围，如 [0, 1] 或 [0, 1, 2]
值域 (range)：映射后的目标取值范围，如 [0, 300] 或 [“red”, “green”, “blue”]
对应法则：定义域和值域之间的映射规则

理解这三个概念是掌握比例尺的基础。D3.js 提供了多种比例尺类型，适用于不同的数据映射场景。

二、常用比例尺类型

1. 线性比例尺 (scaleLinear)

线性比例尺是最常用的比例尺类型，它将连续的定义域线性地映射到连续的值域。

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <title>比例尺的使用</title>
  <script src="https://d3js.org/d3.v7.min.js"></script>
</head>
<body></body>
<script>
  // 创建线性比例尺
  var scaleLinear = d3.scaleLinear()
      .domain([0, 3])    // 定义域：输入范围是0到3
      .range([0, 300]);  // 值域：输出范围是0到300像素

  // 测试比例尺
  console.log(scaleLinear(0));  // 输出 0
  console.log(scaleLinear(1));  // 输出 100
  console.log(scaleLinear(2));  // 输出 200
  console.log(scaleLinear(3));  // 输出 300
</script>
</html>

特性说明：

输入值在定义域外时，默认会进行外推计算
可以通过 .clamp(true) 方法限制输出不超过值域范围
支持反向映射 .invert()，可以从输出值反推输入值

2. 序数比例尺 (scaleOrdinal)

序数比例尺用于离散数据的映射，它将离散的定义域映射到离散的值域。

var colors = ['blue', 'red', 'green', 'pink'];
// 创建序数比例尺
var scaleOrdinal = d3.scaleOrdinal()
  .domain([0, 1, 2, 3])  // 定义域：离散值
  .range(colors);        // 值域：颜色数组

// 应用比例尺创建彩色文本
for (var i = 0; i < colors.length; i++) {
  d3.select('body')
    .append('div')
    .text('请看我的颜色')
    .style('color', scaleOrdinal(i));
}

特性说明：

当输入值不在定义域中时，比例尺会循环使用值域中的值
可以通过 .unknown(value) 方法设置未知输入的默认返回值
常用于类别数据到颜色、符号等的映射

3. 其他常用比例尺类型：

scaleBand(): 用于条形图的波段比例尺
scaleTime(): 专门用于时间数据的线性比例尺
scaleQuantize(): 将连续数据离散化到多个区间
scaleSqrt(): 基于平方根的比例尺，适合面积映射

三、实际应用

👇 示例：让我们用比例尺改进上一章的柱状图示例：

<!DOCTYPE html>
<html>

<head>
  <script src="https://d3js.org/d3.v7.min.js"></script>
  <style>
    .bar {
      transition: all 0.3s;
    }

    .bar:hover {
      opacity: 0.8;
    }

    .bar {
      rx: 3px;
      /* 圆角 */
      filter: drop-shadow(2px 2px 2px rgba(0, 0, 0, 0.1));
    }

    .label {
      font-family: Arial;
      dominant-baseline: middle;
      /* 垂直居中 */
    }
  </style>
</head>

<body>
  <svg width="600" height="300"></svg>

  <script>
    // 模拟数据
    const dataset = [730, 530, 330, 230, 130];

    // 1. 选择容器
    const svg = d3.select("svg");

    // 2. 创建图表区域
    const chart = svg.append("g")
      .attr("transform", "translate(50, 30)");

    // 3. 创建比例尺
    const xScale = d3.scaleLinear()
      .domain([0, d3.max(dataset)])  // 定义域从0到数据最大值
      .range([0, 500]);              // 值域映射到0-500像素

    // 4. 数据绑定与图形创建（使用比例尺）
    chart.selectAll(".bar")
      .data(dataset)
      .enter()
      .append("rect")
      .attr("class", "bar")
      .attr("x", 0)
      .attr("y", (d, i) => i * 35)  // 每个柱形间隔35px
      .attr("width", d => xScale(d)) // 使用比例尺计算宽度
      .attr("height", 25)           // 固定高度
      .attr("fill", "#4CAF50");     // 初始颜色

    // X轴（使用比例尺的最大值）
    chart.append("line")
      .attr("x1", 0)
      .attr("y1", dataset.length * 35)
      .attr("x2", xScale(d3.max(dataset))) // 使用比例尺
      .attr("y2", dataset.length * 35)
      .attr("stroke", "#333")
      .attr("stroke-width", 1);

    // 数据标签（使用比例尺）
    chart.selectAll(".label")
      .data(dataset)
      .enter()
      .append("text")
      .attr("class", "label")
      .attr("x", d => xScale(d) + 5)  // 在柱形右侧显示（使用比例尺）
      .attr("y", (d, i) => i * 35 + 18)
      .text(d => d)
      .attr("font-size", "12px")
      .attr("fill", "#666");

    // 交互效果（保持不变）
    d3.selectAll(".bar")
      .on("mouseover", function () {
        d3.select(this)
          .attr("fill", "#FF5722");
      })
      .on("mouseout", function () {
        d3.select(this)
          .attr("fill", "#4CAF50");
      });

    // 添加提示框（保持不变）
    const tooltip = d3.select("body")
      .append("div")
      .style("position", "absolute")
      .style("visibility", "hidden")
      .style("background", "#fff")
      .style("padding", "5px 10px")
      .style("border-radius", "4px")
      .style("box-shadow", "0 2px 4px rgba(0,0,0,0.2)");

    // 交互逻辑（保持不变）
    d3.selectAll(".bar")
      .on("mouseover", function (event, d) {
        tooltip
          .style("visibility", "visible")
          .html(`数值：${d}`);
      })
      .on("mousemove", function (event) {
        tooltip
          .style("left", `${event.pageX + 10}px`)
          .style("top", `${event.pageY - 20}px`);
      })
      .on("mouseout", function () {
        tooltip.style("visibility", "hidden");
      });
  </script>
</body>

</html>

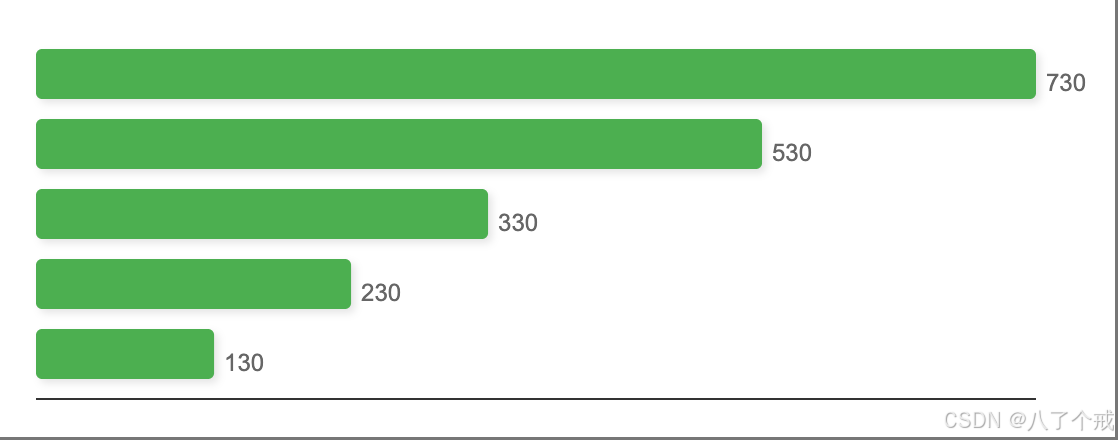

👇 效果如下
在这里插入图片描述

主要改进点说明

添加了线性比例尺：

const xScale = d3.scaleLinear()
  .domain([0, d3.max(dataset)])
  .range([0, 500]);

柱状图宽度使用比例尺：

.attr("width", d => xScale(d)) // 替换原来的直接使用数据值

X轴长度使用比例尺：

.attr("x2", xScale(d3.max(dataset))) // 替换原来的d3.max(dataset)

数据标签位置使用比例尺：

.attr("x", d => xScale(d) + 5) // 替换原来的d + 5

优势说明：

自动适配数据范围： 当数据集变化时，比例尺会自动调整映射关系
更好的控制： 可以通过调整range值来控制图表的最大宽度
可维护性： 如果需要调整图表尺寸，只需修改比例尺的range值
一致性： 所有基于数据的图形元素使用相同的比例尺，保证视觉一致性

四、比例尺的高级用法

1. 颜色比例尺

D3提供了专门处理颜色渐变的比例尺：

// 创建颜色比例尺
var colorScale = d3.scaleLinear()
  .domain([0, 10])
  .range(["white", "steelblue"]);

// 使用
colorScale(5);  // 返回中间色

2. 时间比例尺

处理时间数据的专用比例尺：

var timeScale = d3.scaleTime()
  .domain([new Date(2020, 0, 1), new Date(2020, 11, 31)])
  .range([0, 800]);

timeScale(new Date(2020, 5, 15));  // 返回年中位置

3. 分段比例尺

将连续数据分段映射：

var quantizeScale = d3.scaleQuantize()
  .domain([0, 100])
  .range(["low", "medium", "high"]);

quantizeScale(30);  // 返回"low"
quantizeScale(60);  // 返回"medium"

小结

合理设置定义域： 使用 .domain([d3.min(data), d3.max(data)]) 自动适应数据范围
考虑边距： 在设置值域时预留边距空间
处理异常值： 使用 .clamp(true) 防止超出范围的值
保持比例尺的可读性： 给比例尺变量起有意义的名称
重用比例尺： 在多个可视化中共享相同的比例尺保证一致性
