前言

RectTransformUtility是UnityEngine.UI命名空间中的一个实用工具类，专门用于处理与RectTransform相关的各种计算和转换操作。它提供了一系列静态方法来简化UI元素的坐标转换、矩形测试等常见任务。

一、屏幕坐标转UI本地坐标

1、RectTransformUtility.ScreenPointToLocalPointInRectangle方法

这是最常用的方法之一，用于将屏幕空间坐标转换为UI元素在其父对象局部坐标系中的坐标。一般配合拖拽事件使用。

1.1 方法签名

public static bool ScreenPointToLocalPointInRectangle(
    RectTransform rect,
    Vector2 screenPoint,
    Camera cam,
    out Vector2 localPoint)

1.2 参数说明

1. rect：目标RectTransform，相对父对象，转换后的坐标将相对于这个矩形
2. screenPoint：需要转换的屏幕空间坐标(像素坐标)
3. cam：用于渲染UI的摄像机(通常是UI摄像机)
4. localPoint：输出参数，转换后的局部坐标

1.3 返回值

• 如果转换成功返回true(点在矩形内)
• 如果转换失败返回false(点不在矩形内)

2、注意事项

Canvas渲染模式：

• Screen Space - Overlay模式：可以传递null作为摄像机参数
• Screen Space - Camera/World Space模式：必须传递正确的摄像机

坐标系差异：

• 屏幕坐标系原点在左下角
• UI局部坐标系原点取决于RectTransform的pivot设置

3、示例：实现拖拽UI

新增脚本

using UnityEngine;
using UnityEngine.EventSystems;

public class UIDragHandler : MonoBehaviour, IDragHandler
{
    RectTransform parentRect; // 相对父对象

    void Start()
    {
        parentRect = transform.parent.GetComponent<RectTransform>();
    }

    public void OnDrag(PointerEventData eventData)
    {
        Vector2 localPos;

        if (RectTransformUtility.ScreenPointToLocalPointInRectangle(
            parentRect,
            eventData.position,
            eventData.pressEventCamera,
            out localPos))
        {
            // 设置当前对象在父对象局部空间中的位置。让被拖拽的对象跟着鼠标移动
            transform.localPosition = localPos;
        }
    }
}

核心逻辑：

• 获取父对象的RectTransform作为参考坐标系
• 在OnDrag事件中，将屏幕坐标(eventData.position)转换为父对象局部空间中的坐标
• 将UI元素的位置设置为转换后的局部坐标

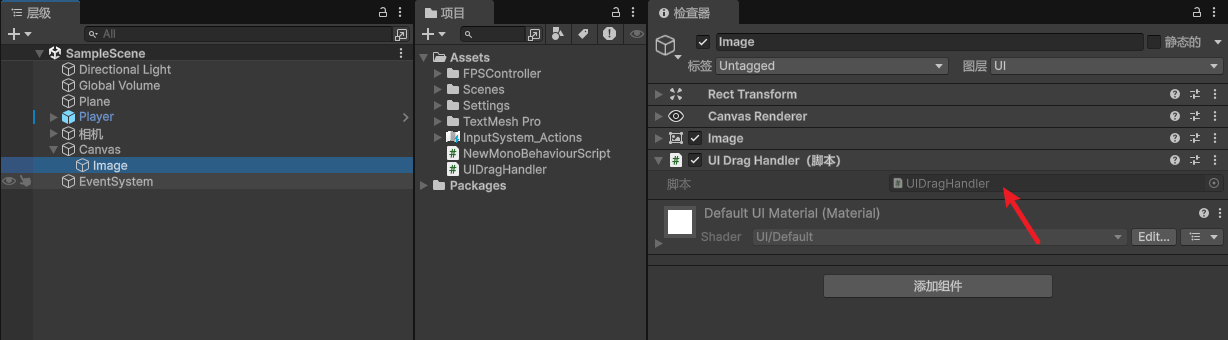

挂载脚本

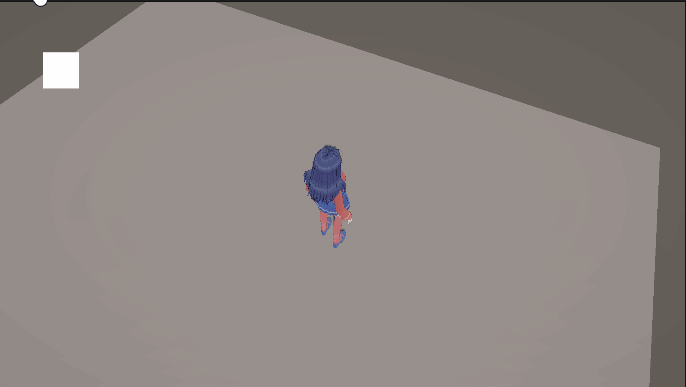

效果

4、为什么不是直接使用eventData.delta实现拖拽UI？

比如

using UnityEngine;
using UnityEngine.EventSystems;

public class UIDragHandler : MonoBehaviour, IDragHandler
{
    public void OnDrag(PointerEventData eventData)
    {
        // 根据鼠标/触摸滑动的位移，调整当前对象的世界坐标位置
        transform.position += new Vector3(eventData.delta.x, eventData.delta.y, 0);
    }
}

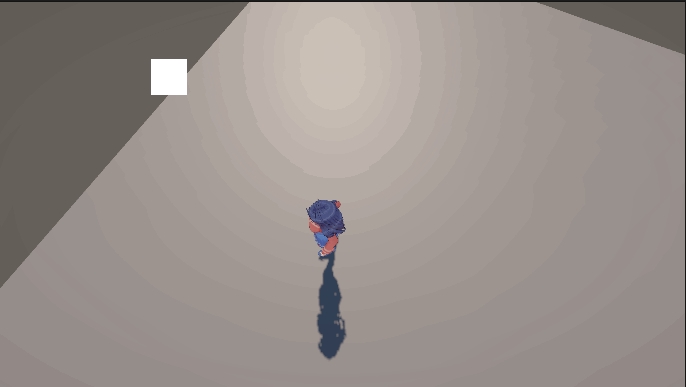

效果貌似是一样的。

但是直接使用eventData.delta的旧方法：

• 只考虑屏幕空间的增量移动
• 不处理UI层级关系
• 可能在不同分辨率或缩放情况下表现不一致
• 不考虑父对象的变换属性

5、RectTransformUtility.ScreenPointToLocalPointInRectangle优势

• 保持正确的父子层级关系
• 自动处理所有变换矩阵计算
• 在不同分辨率/设备上表现一致
• 支持复杂的UI层级结构
• 正确处理旋转/缩放的父对象

总结来说，这种方法更精确、更可靠，能正确处理UI系统中的各种复杂情况，是Unity UI推荐的拖拽实现方式。

二、其他相关方法

1. ScreenPointToWorldPointInRectangle：将屏幕点转换为世界空间中的点
2. WorldToScreenPoint：将世界空间点转换为屏幕空间点
3. PixelAdjustPoint：调整点坐标以适应像素完美的UI
4. RectangleContainsScreenPoint：检查屏幕点是否在矩形内
