前言
本期开始介绍ArcGIS Desktop的一些常用工具条，争取做到全面，后续会持续更新。
（工具条的添加方式均为ArcGIS Desktop软件界面顶部，鼠标右键，在工具条前勾选✔。）
一、本期工具条：图形
工具条名称：图形

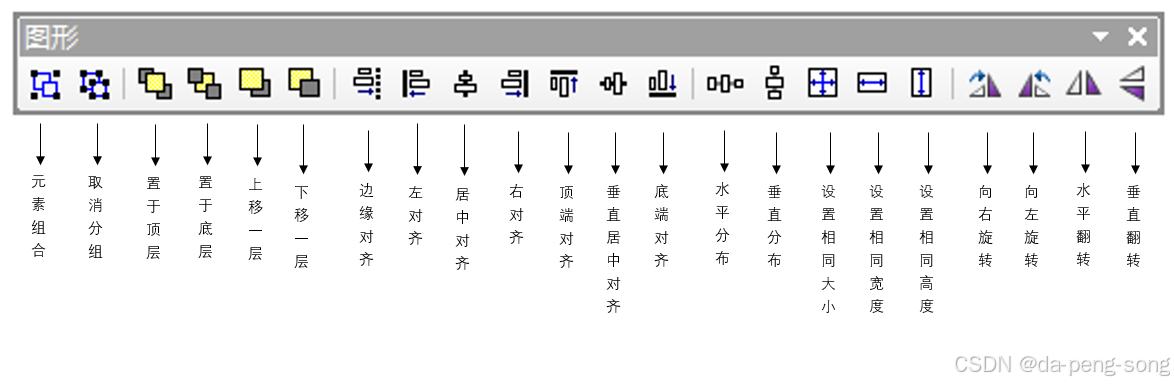

工具条样式：
综述：图形工具，提供了一种灵活且便捷的方式来处理地图中的图形元素。使用这些工具，可以将地图元素（如图例）转换为图形，以便更灵活地编辑其属性和位置。图形工具支持对多个图形进行对齐、排列、调整顺序等操作，方便用户对不同类型的几何进行统一管理。
温馨提示：如果觉得文章不错，请多多点赞添加关注，您的支持就是我的动力。
二、功能简介（按照图标顺序介绍）
下面按照工具条上的图标顺序进行功能介绍，功能名称如果有快捷键放入括号内（），此外附上我的一些使用心得，如果不妥欢迎批评指正。
1.组合与取消分组
用于将布局视图中的，选中的元素，如图层、图形与文本进行组合或取消分组，方便对多个元素进行统一操作。

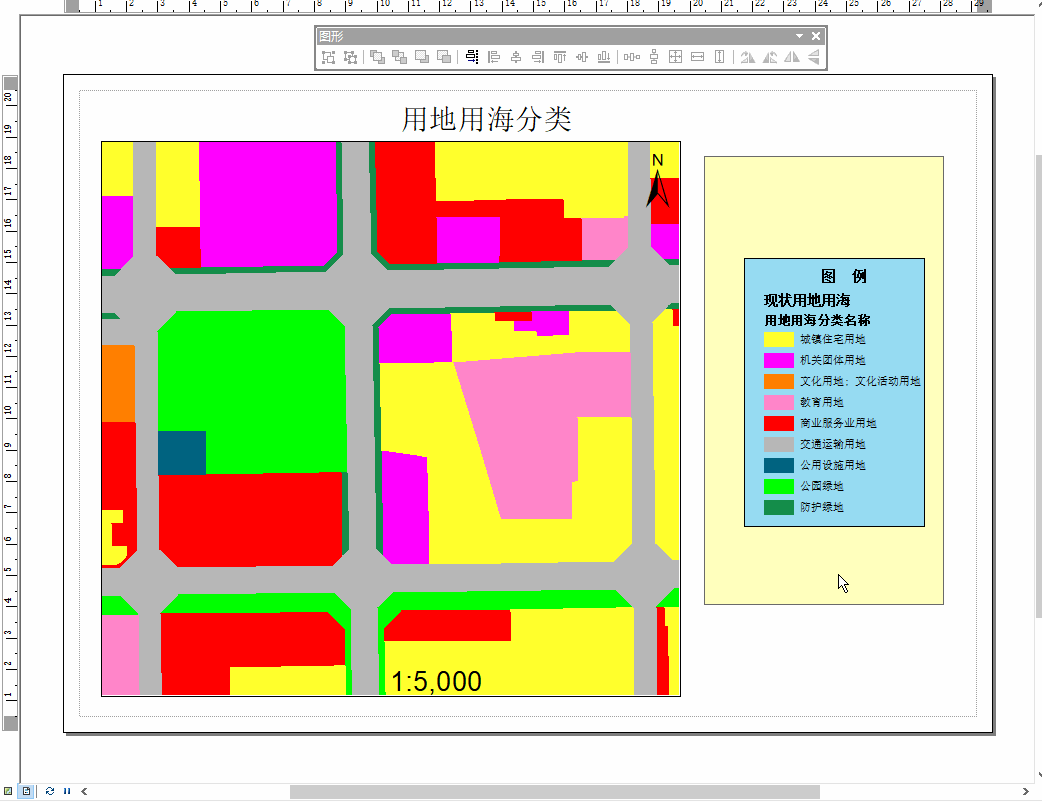

（1）组合

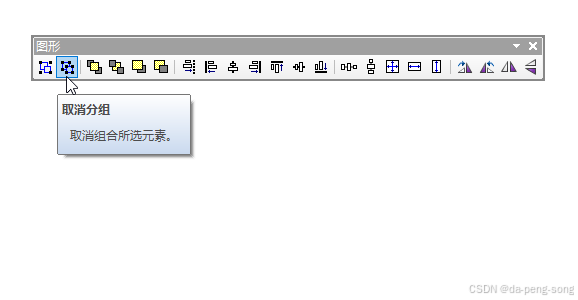

（2）取消分组

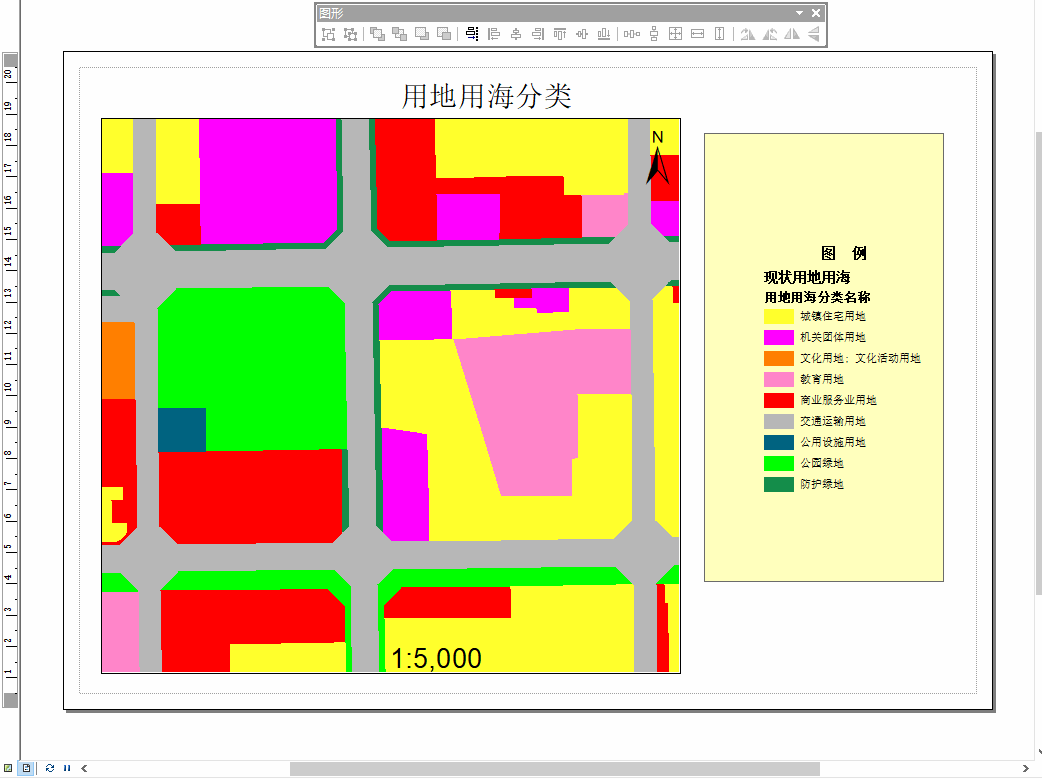

2.调整顺序
在布局视图下修改图层、图形与文本的上下层顺序，调整它们在地图页面上的显示层次。
（1）置于顶层

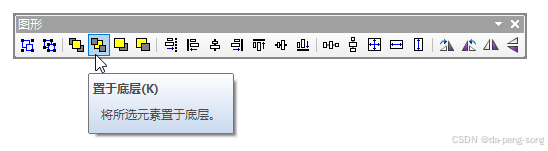

（2）置于底层

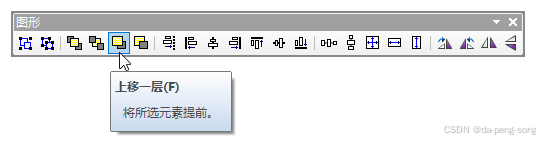

（3）上移一层
（4）下移一层
注意： 上移 或者 下移的总层数，等于 布局界面中的所有元素之和（包括图层组、指北针、比例尺、图例、黄框、蓝框），尤其当图例没有组合在一起的时候，每个单独的图例都是层的计数项。
3.对齐
对图层、图形与文本和布局进行相应的修改操作，使图形的位置和排列更加整齐、规范。

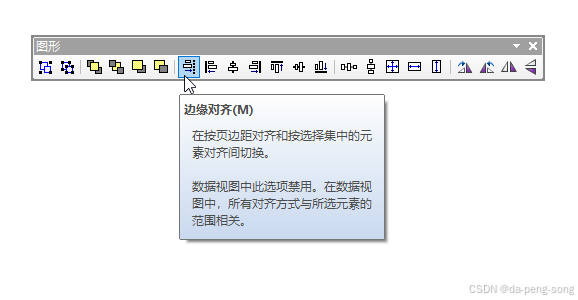

（1）边缘对齐
在 “按页边距对齐” 和 “按选择集中的元素对齐” 之间切换，这是一个切换开关。
控制后面的6个对齐功能（左、右、上、下，水平、垂直）。

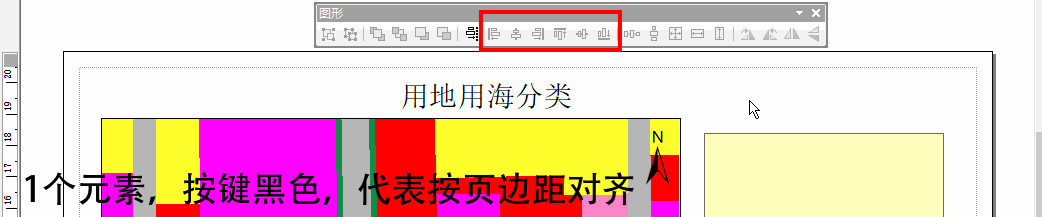

知识点： 如何区分 是哪种对齐状态？
- 选中1个元素，后面的功能可用，变成黑色，则为 按页边距对齐 。
- 选中1个元素，后面的功能不可用（灰色），则为 按选择集对齐，需要再选择下一个元素作为参照系；

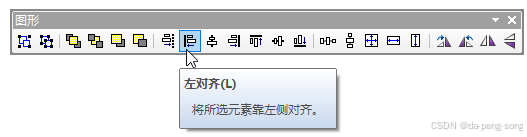

（2）左对齐

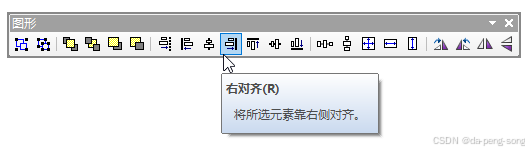

（3）右对齐
（4）顶端（上）对齐

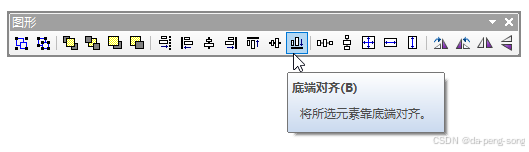

（5）底端（下）对齐

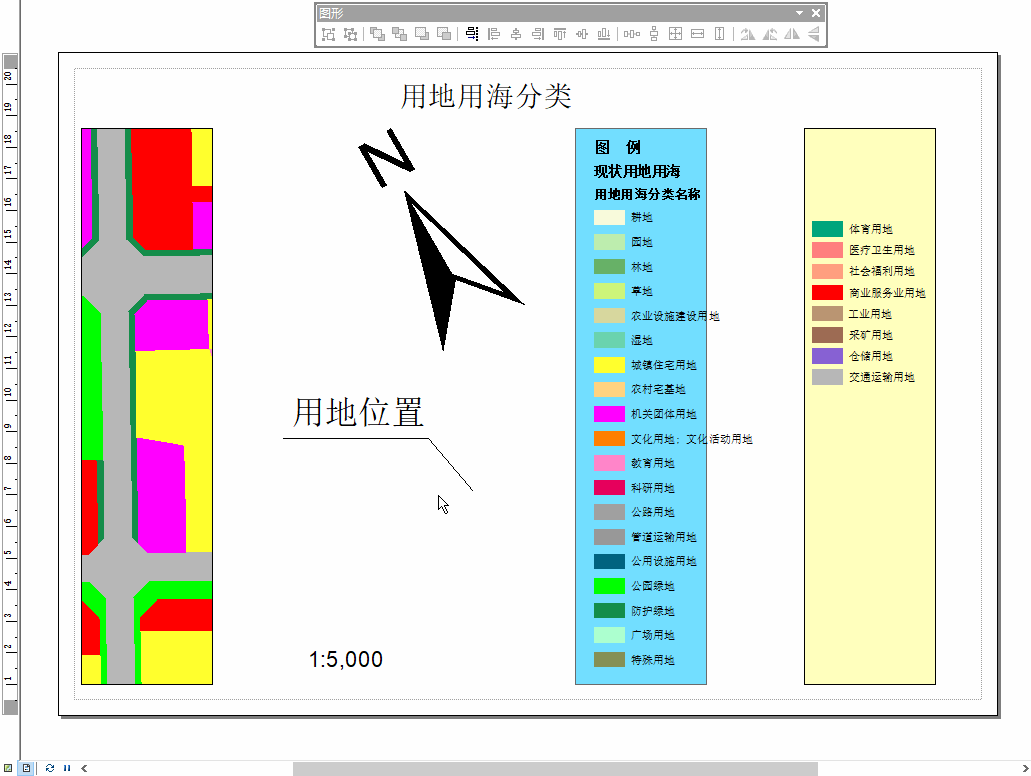

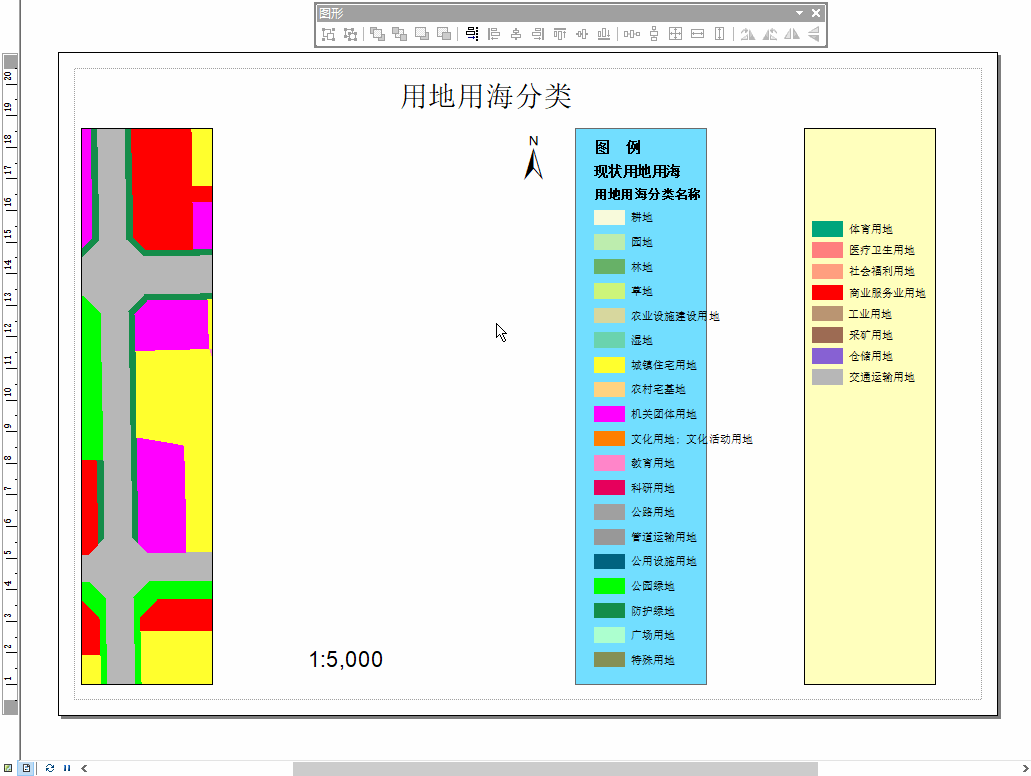

下面按照两种对齐方式进行演示，注意两种 对齐方式的区别。

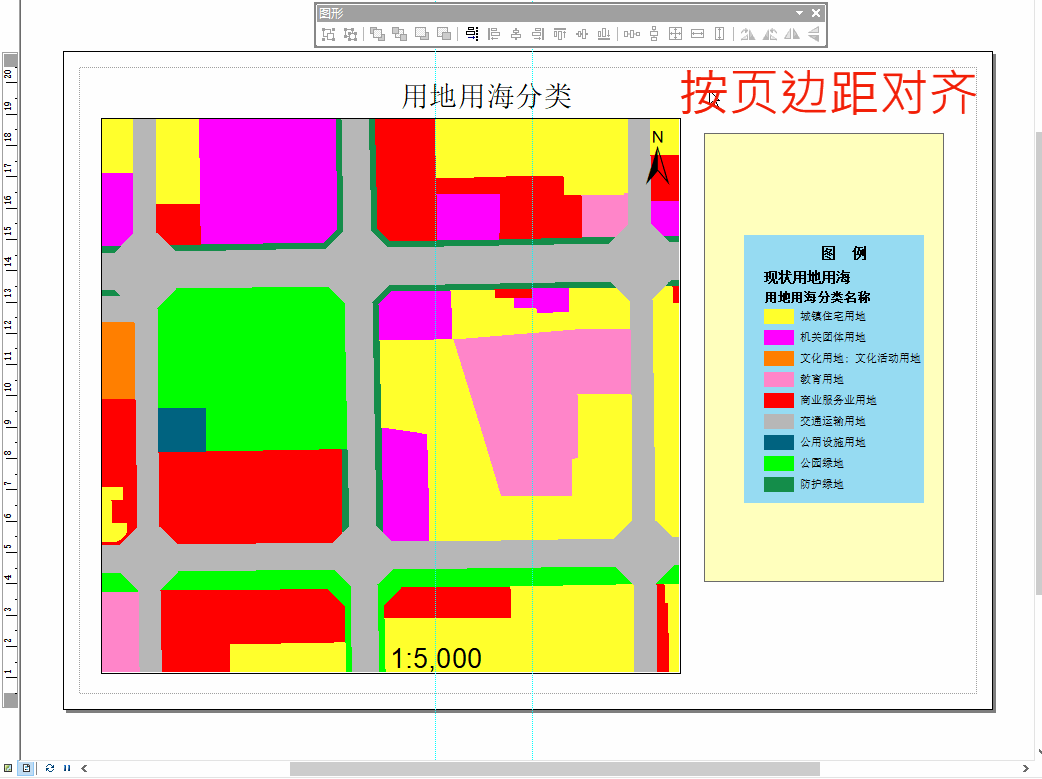

- 当 切换开关为 ：“按页边距对齐” 时，选中单个元素即可进行对齐操作，对齐到页面布局的页边距（超出页边距的内容将无法打印出来）。
- 当 切换开关为 ：“按选择集中的元素对齐” 时，选中第一个元素后，需要再选中第二个元素作为参照系，对齐到第二个元素的边界。
- 如果选中的要素多于2个，最后选中的要素是参照系。

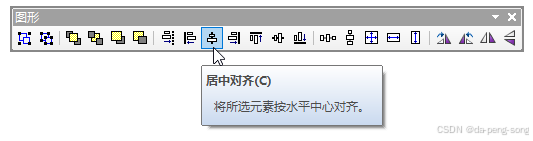

（6）居中对齐（水平中心，纵排）
将所选元素按 水平中心对齐，多使用于 纵向排列的元素。
当 切换开关为 ：“按页边距对齐” 时，水平中心是页面布局的中心，例如页面是A4纸，水平中心就是 A4纸的左右对折中心线。
当 切换开关为 ：“按选择集中的元素对齐” 时，需要选择最少2个要素，前面的要素对齐到最后一个选择元素的水平中心。

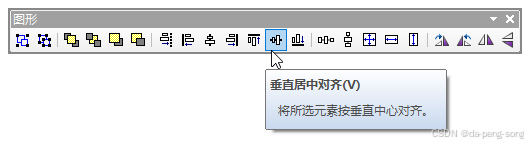

（7）垂直居中对齐（垂直中心，横排）
将所选元素按 垂直中心对齐，多使用于 横向排列的元素。
当 切换开关为 ：“按页边距对齐” 时，垂直中心是页面布局的中心，例如页面是A4纸，水平中心就是 A4纸的上下对折中心线。
当 切换开关为 ：“按选择集中的元素对齐” 时，需要选择最少2个要素，前面的要素对齐到最后一个选择元素的垂直中心。
后面的功能键，不再区分 页边距对齐和 选择集对齐，全都是 按照选择集对齐。
后面的功能键，不再区分 页边距对齐和 选择集对齐，全都是 按照选择集对齐。
后面的功能键，不再区分 页边距对齐和 选择集对齐，全都是 按照选择集对齐。

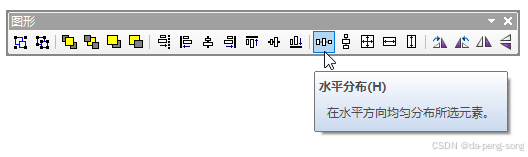

4.水平分布
把选择集的元素，在水平方向，均匀分布所选的元素。以最左侧元素为左边界，以最右侧元素为右边界，均匀分布中间的元素。

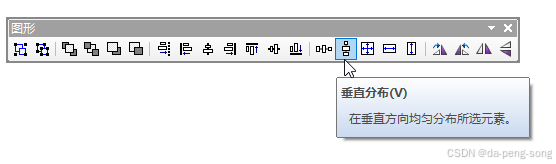

5.垂直分布
在垂直方向，均匀分布所选的元素。以最上部元素为上边界，以最下部元素为下边界，均匀分布中间的元素。

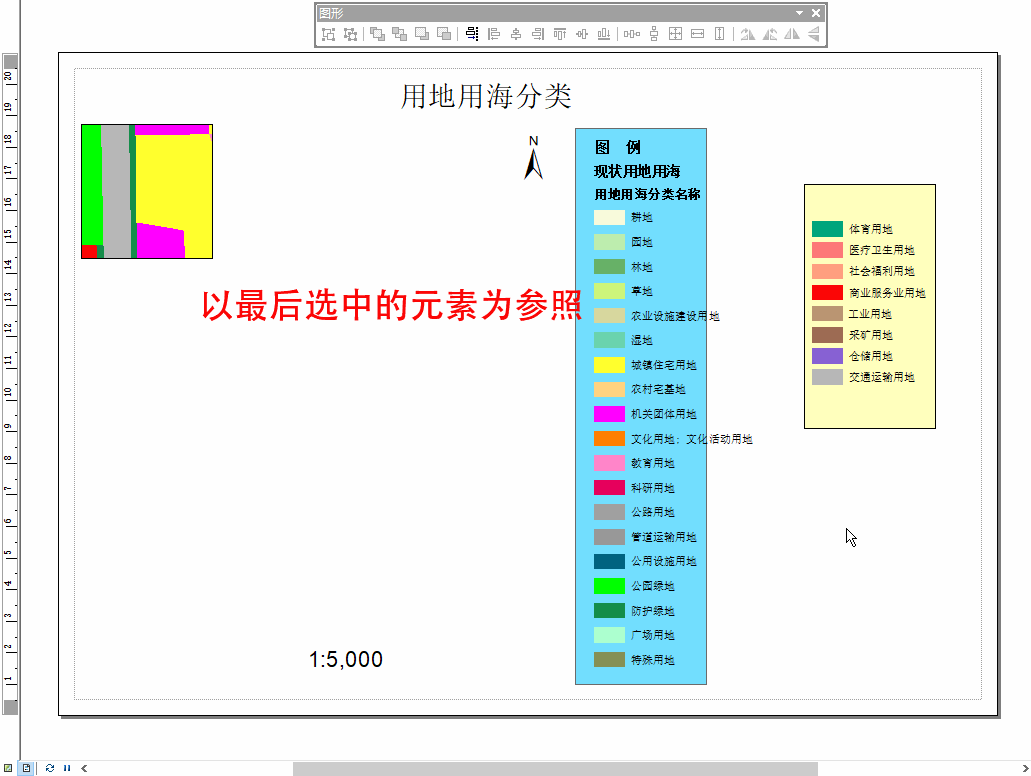

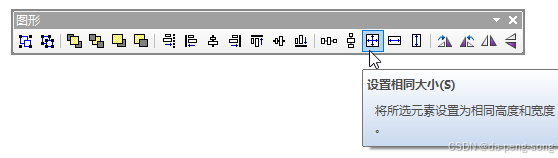

6.设置相同大小
将所选元素设置为相同高度和宽度，以最后选中的元素为参照。

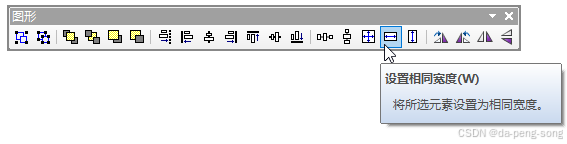

7.设置相同宽度
将所选元素设置为相同宽度，以最后选中的元素的宽度为参照。

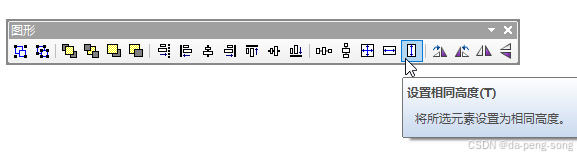

8.设置相同高度
将所选元素设置为相同高度，以最后选中的元素的高度为参照。
9.旋转或翻转
旋转：专门用于旋转所选的文本或图形。

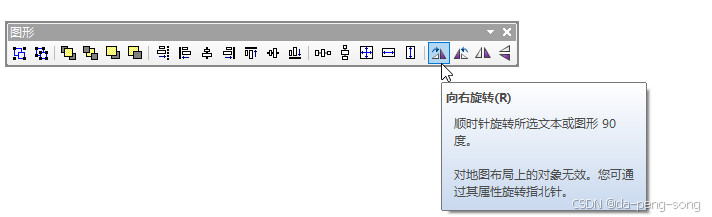

（1）向右旋转
顺时针旋转所选文本或图形90度。
对地图布局上的对象无效（指北针、可变比例尺等）。可以通过其他属性旋转指北针。

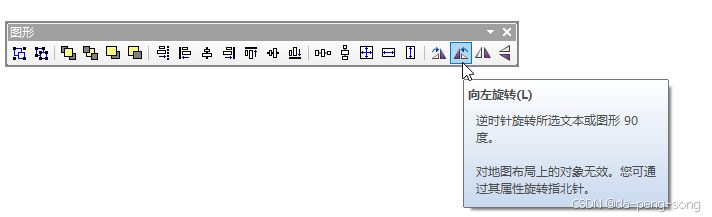

（2）向左旋转

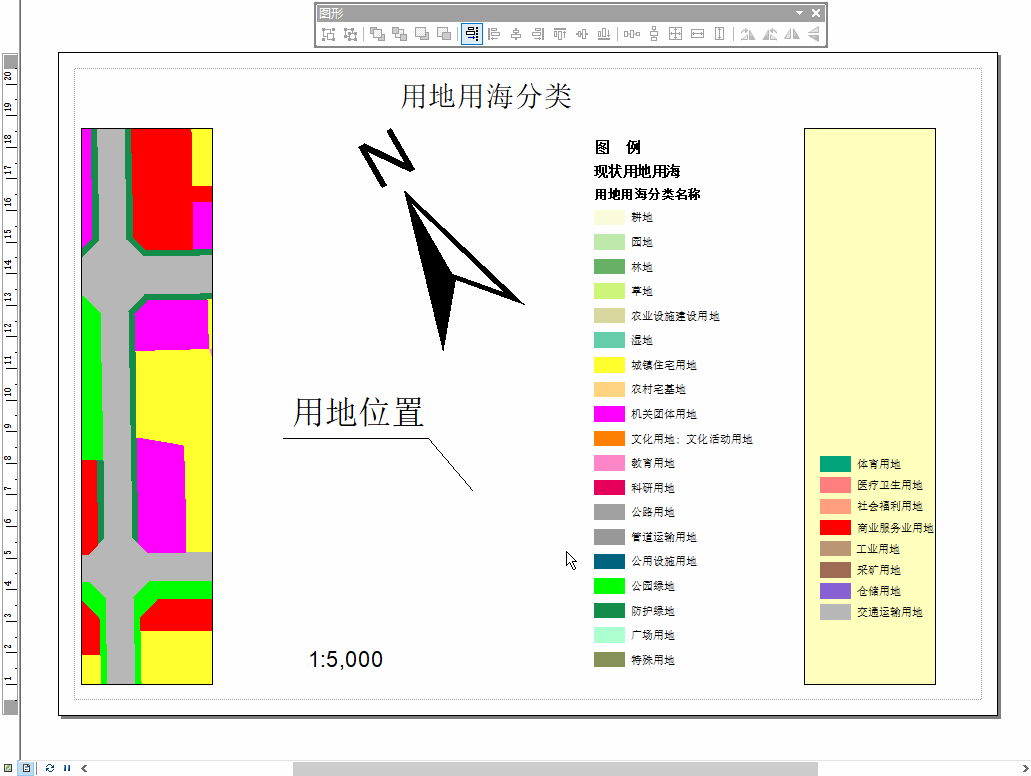

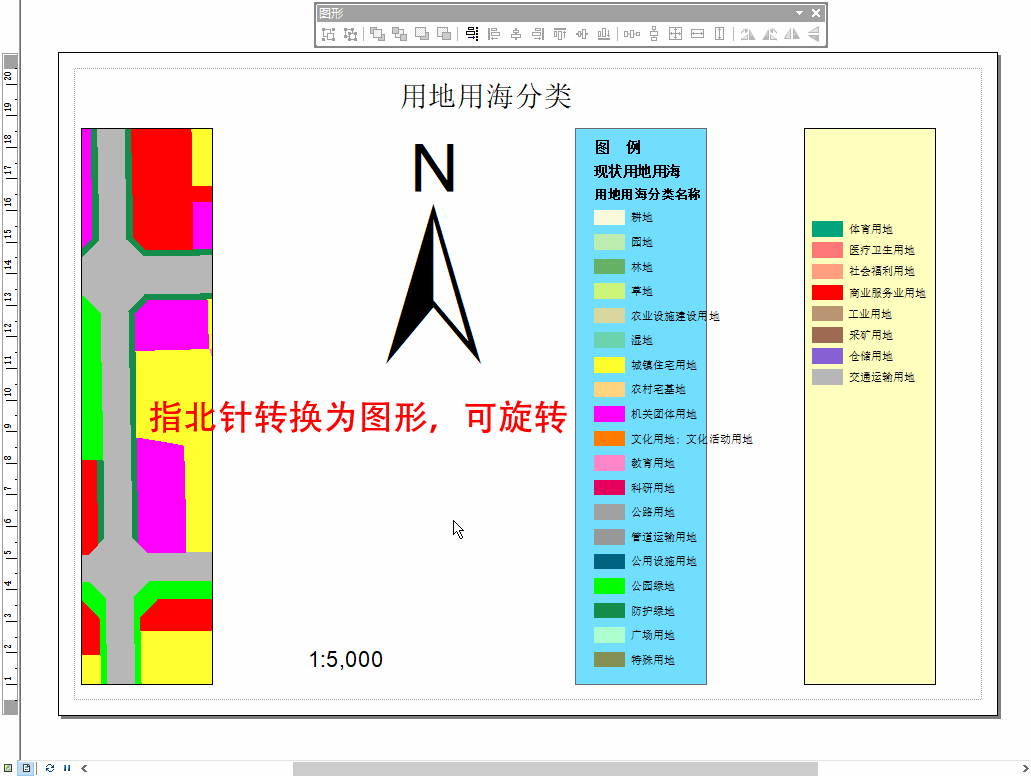

（3）指北针旋转
把指北针转换为图形，可以旋转，也可以在属性设置中输入角度，调整旋转方向。

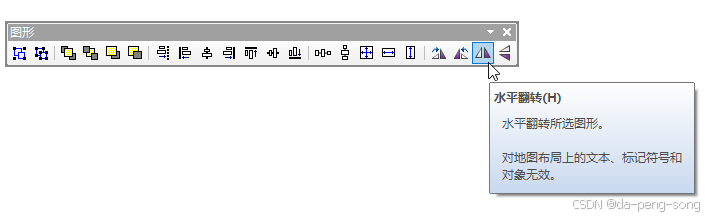

（4）水平翻转
水平翻转所选图形。
对地图布局上的文本、标记符号和对象无效。

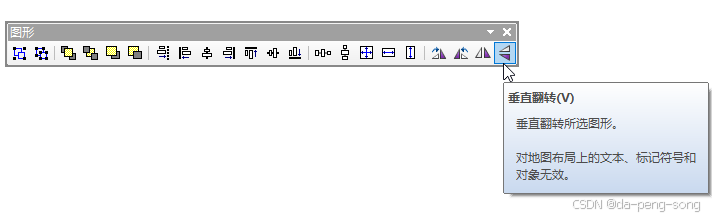

（5）垂直翻转
垂直翻转所选图形。
对地图布局上的文本、标记符号和对象无效。
总结
图形工具，是布局页面调整元素的重要工具，一般情况是使用多个工具后，达到理想的效果。熟练运用图形工具，在地图制作中会得心应手，尤其在调整图例的时候。

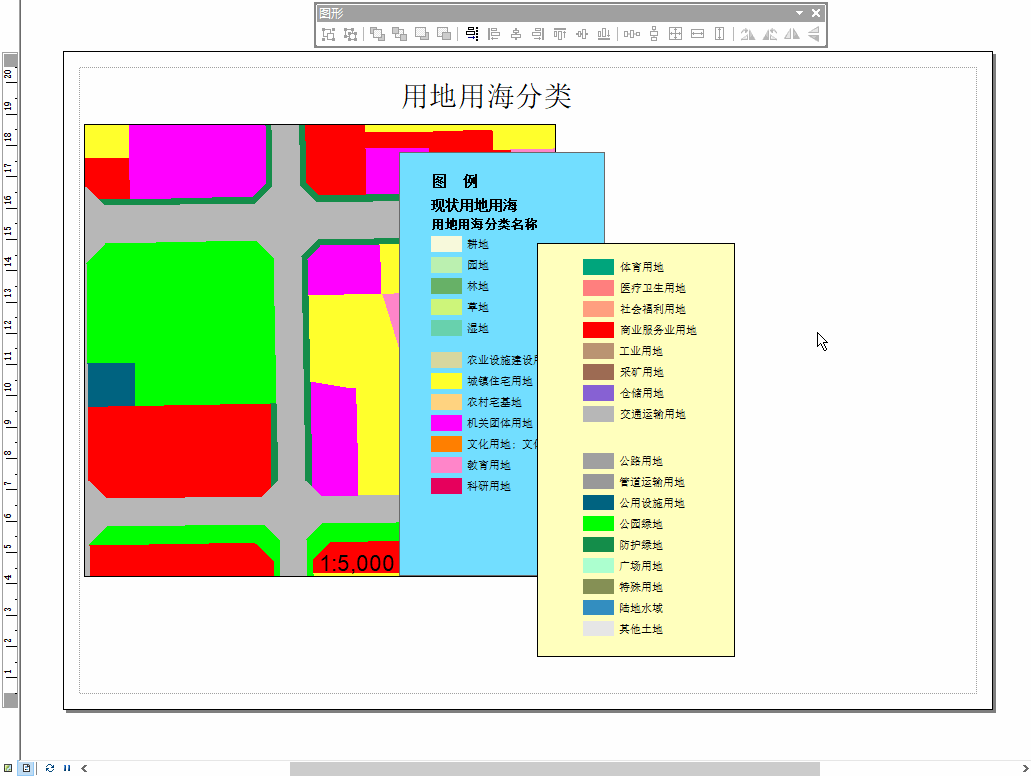

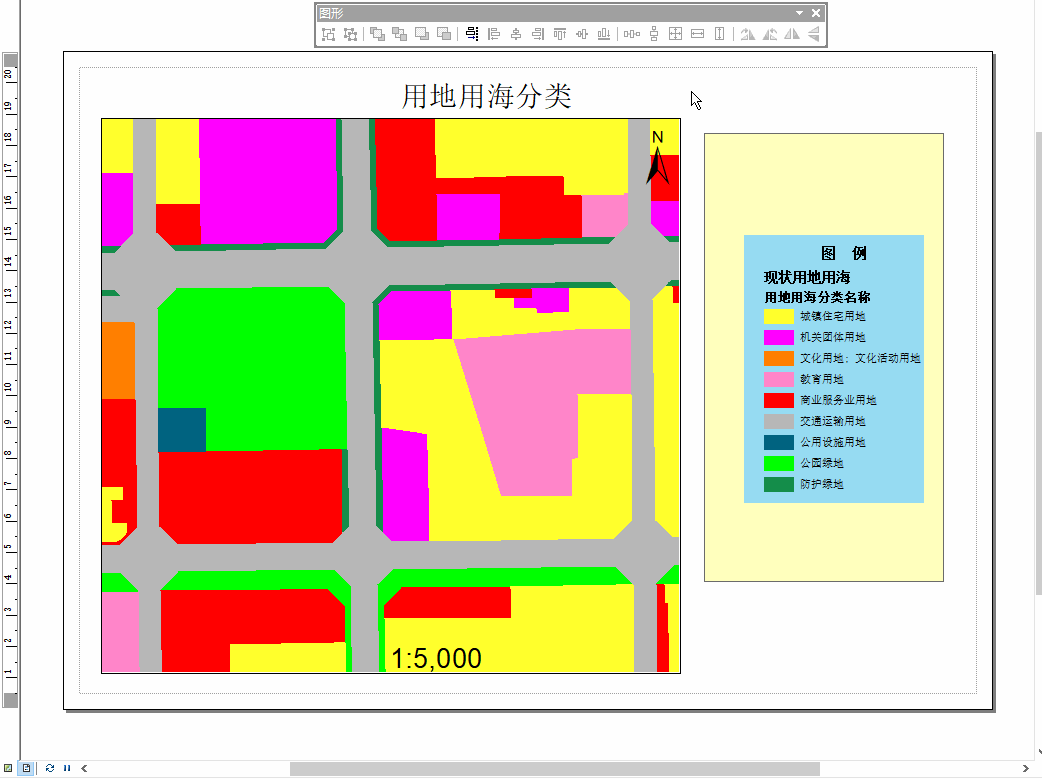

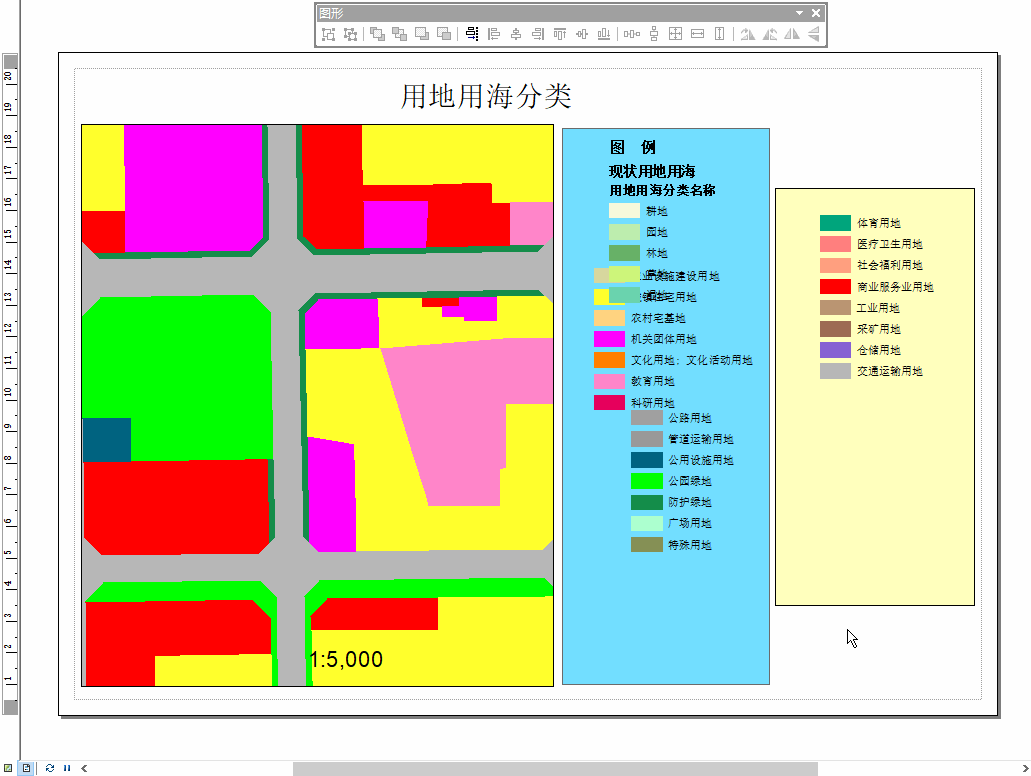

下面简单演示一下在页面布局中设置页面的过程。仅供参考。
