usb-ttl

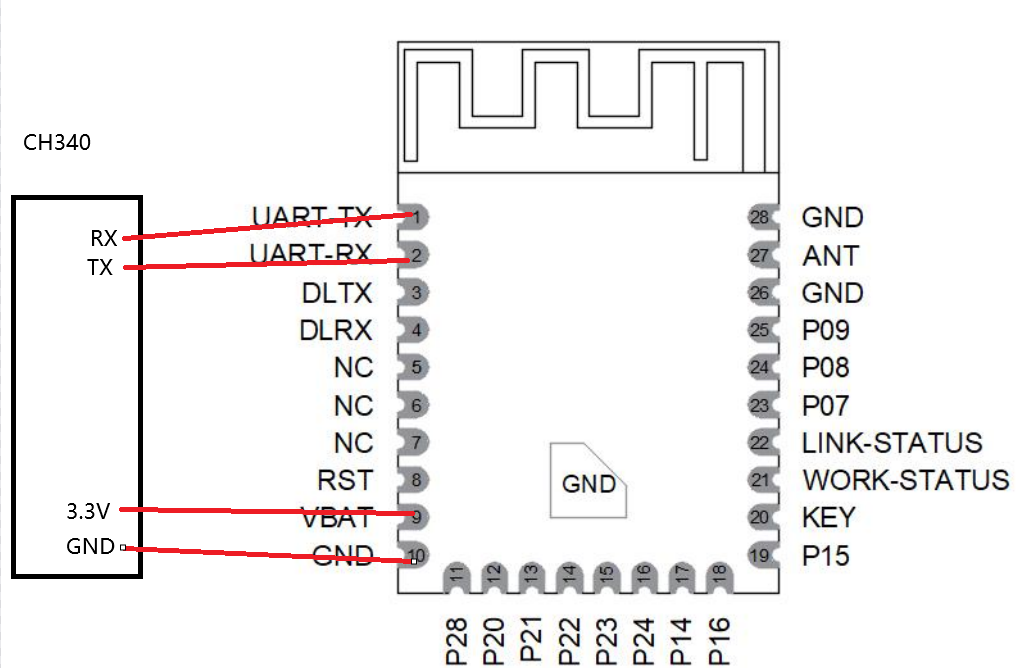

ch340接线

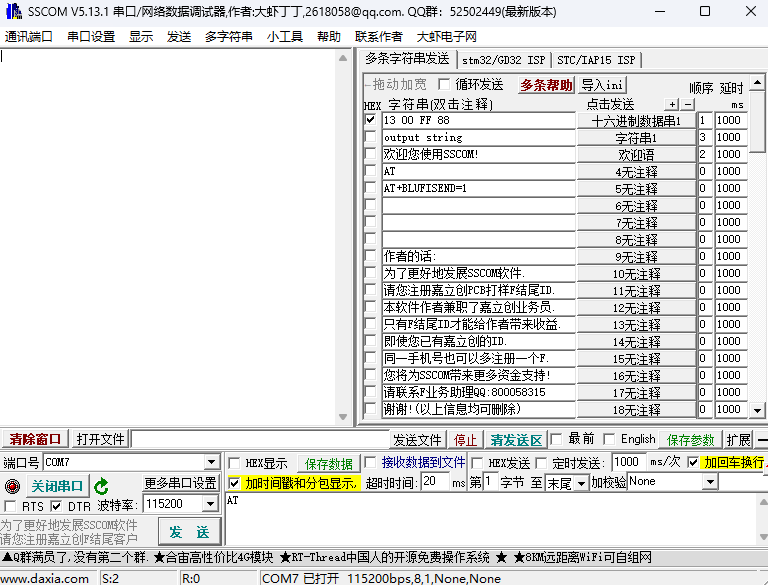

打开串口工具SSCOM，端口号选择ch340接的那个口，波特率改成115200
DX-SMART_2.0.5.apk下载
手机打开DX-SMART软件

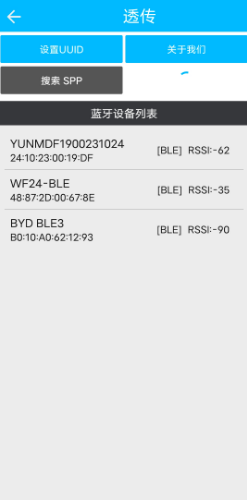

点击透传-搜索BLE-连接WF24-BLE
连接成功串口会收到消息
[14:37:10.591]收←◆
BLE_CONNECT_SUCCESS

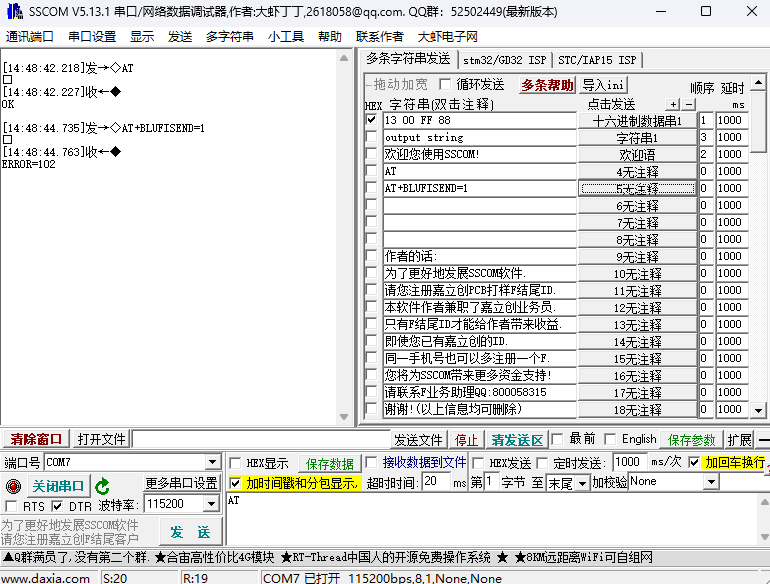

发送命令AT+BLUFISEND=1

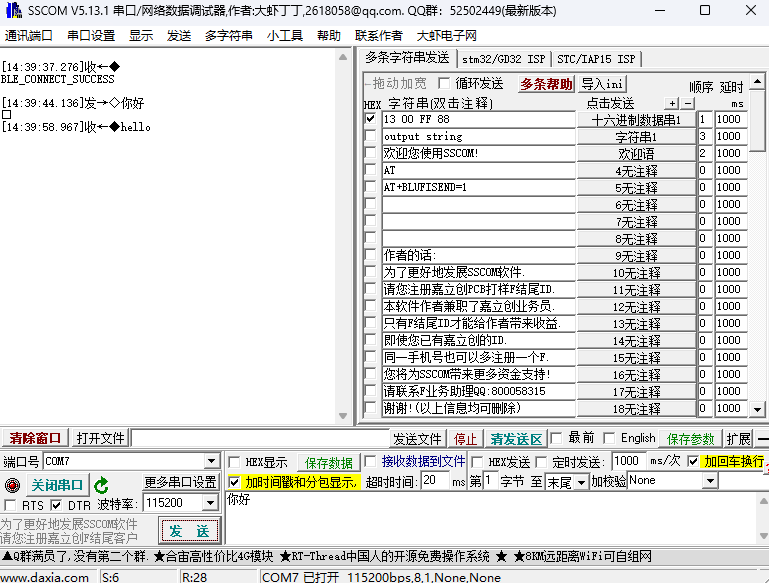

进入透传模式就可以互相发消息了
其他指令
见文档
DX-WF24_串口UART_应用指导
查看版本号
[14:44:12.590]发→◇AT+GMR
□
[14:44:12.607]收←◆
+VERSION=WF24_V1.0.9
OK
重启
[14:45:16.231]发→◇AT+RST
□
[14:45:16.247]收←◆
OK
[14:45:16.484]收←◆
power on
恢复出厂设置
[14:46:10.606]发→◇AT+RESTORE
□
[14:46:10.659]收←◆
OK
[14:46:10.900]收←◆
power on
查询参数
[14:50:19.591]发→◇AT+UART_DEF?
□
[14:50:19.623]收←◆
+UART_DEF:115200,8,1,0
OK
//波特率，数据位，停止位，校验位
查询设备的Wi-F 模式
[14:53:21.871]发→◇AT+CWMODE?
□
[14:53:21.903]收←◆+CWMODE:0
OK
//0: Staion （客户端）模式
1: SoftAP （热点）模式
2: SoftAP+Staion 模式
默认：0
设置设备的Wi-F 模式为1（softAP）
[14:58:49.978]发→◇AT+CWMODE=1
□
[14:58:50.009]收←◆
OK
Staion（客户端）模式下连接 AP（热点/路由器）
不能连接5g wifi
AT+CWJAP=<wifi名>,<密码>
[15:07:07.704]发→◇AT+CWJAP=HUAWEI-XXQ9JV_HiLink,12345678
□
[15:07:07.789]收←◆
OK
[15:07:10.889]收←◆

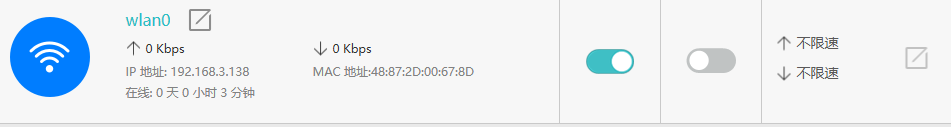

+CWJAP:1,'HUAWEI-XXQ9JV_HiLink',192.168.3.138
查询与 Staion需连接的 AP 信息
[15:07:27.228]发→◇AT+CWJAP?
□
[15:07:28.598]收←◆+CWJAP:HUAWEI-XXQ9JV_HiLink,54:f2:xx:3a:xx:6x,6,-53
OK
查询 SoftAP 的配置参数
[15:22:07.346]发→◇AT+CWSAP?
□
[15:22:07.373]收←◆+CWSAP:WF24,12345678,11,0
OK
设置 SoftAP 的配置参数
AT+CWSAP=热点名,密码
AT+CWSAP=热点名,密码,信道,隐藏热点
[15:22:44.950]发→◇AT+CWSAP=wf24ap,abc123678
□
[15:22:45.009]收←◆
OK
如果有客户端接入
[15:29:15.137]收←◆
+WFCST:e0:dc:xx:c7:xx:81
断开所有连入SoftAP 的 Staion
AT+CWQIF
OK
断开某个连入SoftAP 的 Staion
AT+CWQIF=mac地址
[15:31:34.234]发→◇AT+CWQIF=e0:dc:ff:c7:f0:81
□
[15:31:34.293]收←◆
+WFDST:e0:dc:xx:c7:xx:81
OK
[15:31:35.867]收←◆
+WFCST:e0:dc:xx:c7:xx:81
//断开后又被重连了
sta模式下断开与 AP 的连接
[15:33:16.914]发→◇AT+CWQAP
□
[15:33:16.930]收←◆
OK
扫描ap
[15:39:39.289]发→◇AT+CWLAP
□
[15:39:40.674]收CWLAP:WPA2AES,huawei_abc123,-30,11:22:33:44:55:66,7
CWLAP:WPA2AES,xiaomi_def456,-31,aa:bb:cc:dd:ee:ff,10
CWLAP:WPA2AES,cmcc_ghi789,-47,ff:ee:dd:cc:bb:aa,6
CWLAP:WPA2AES,ChinaNet_jkl012,-47,22:33:44:55:66:77,6
CWLAP:WPA2AES,ChinaUnicom_mno345,-47,33:44:55:66:77:88,6
CWLAP:WPA2AES,cmcc_pqr678,-62,44:55:66:77:88:99,11
CWLAP:WPA2AES,ChinaNet_stu901,-62,55:66:77:88:99:aa,11
OK
查询 DHCP 状态
[16:13:54.865]发→◇AT+CWDHCP?
□
[16:13:54.898]收←◆+CWDHCP:1
OK
开关dhcp，1开0关默认开
AT+CWDHCP=1
AT+CWDHCP=0
[16:15:31.707]发→◇AT+CWDHCP=1
□
[16:15:31.735]收←◆
OK
查询 Staion的 IP 地址
[16:12:11.340]发→◇AT+CIPSTA?
□
[16:12:11.372]收←◆+CIPSTA:ip:192.168.3.138
+CIPSTA:gateway:192.168.3.1
+CIPSTA:netmask:255.255.255.0
OK
设置 Staion的静态 IP 地址,必须关闭dhcp
AT+CIPSTA=ip,网关,掩码
[16:20:10.216]发→◇AT+CIPSTA=192.168.3.222,192.168.3.1,255.255.255.0
□
[16:20:10.331]收←◆
WIFI DISCONNECTED
[16:20:11.804]收←◆
+CWJAP:1,'HUAWEI-XXQ9JV_HiLink',192.168.3.222
OK
查询 SNTP 服务器
[16:07:36.076]发→◇AT+CIPSNTPCFG?
□
[16:07:36.108]收←◆+CIPSNTPCFG:0,8,cn.ntp.org.cn
OK
设置 SNTP 服务器
AT+CIPSNTPCFG=开关,时区,SNTP服务器地址
[16:42:59.924]发→◇AT+CIPSNTPCFG=1,8,ntp.aliyun.com
□
[16:42:59.990]收←◆
OK
[16:43:00.274]收←◆
power on
[16:43:03.616]收←◆
+CWJAP:1,'HUAWEI-XXQ9JV_HiLink',192.168.3.138
[16:43:03.709]收←◆
NETWORK TIME SUCCWSS
//开关：1开0关
//时区:8(北京时间)-5（美国纽约时间）
//stnp服务器地址
cn.pool.ntp.org
asia.pool.ntp.org
cn.ntp.org.cn
ntp.aliyun.com
time.asia.apple.com
time.cloudflare.com
查询sntp时间
[19:11:54.645]发→◇AT+CIPSNTPTIME?
□
[19:11:54.694]收←◆+CIPSNTPTIME:2025-05-13 19:11:54
OK
ping ip/域名
[16:52:41.247]发→◇AT+PING=baidu.com
□
[16:52:41.371]收←◆+PING:100
OK
[16:52:42.436]收←◆+PING:100
OK
[16:52:43.481]收←◆+PING:100
OK
蓝牙名查询
[16:56:32.670]发→◇AT+BLUFINAME?
□
[16:56:32.700]收←◆+BLUFINAME:WF24-BLE
OK
蓝牙名设置
[16:57:01.748]发→◇AT+BLUFINAME=WF24
□
[16:57:01.794]收←◆
OK
蓝牙广播模式查询
[16:58:15.341]发→◇AT+BLUFI?
□
[16:58:15.373]收←◆+BLUFI:1
OK
设置蓝牙广播模式（开关蓝牙1开0关）
[16:59:31.343]发→◇AT+BLUFI=1
□
[16:59:31.371]收←◆
OK
蓝牙透传模式查询
[17:00:48.529]发→◇AT+BLUFISEND?
□
[17:00:48.563]收←◆+BLUFISEND:0
OK
蓝牙透传模式开关（1开0关默认0）
AT+BLUFISEND=1
[17:06:28.419]发→◇AT+BLUFISEND=1
□
[17:06:28.466]收←◆
OK
…
