基于MCP的桥梁设计规范智能解析与校审系统构建实践

引言

今天本文准备盘一个大活，聊一聊偏特定行业一点的AI技术深入应用思考及实践。

一、传统设计行业项目背景与行业痛点

在桥梁设计领域，标准规范是设计的基础，直接关系到桥梁结构的安全性、耐久性和经济性。然而，传统的规范应用方式存在诸多痛点，如查找效率低下、条款理解偏差、规范更新滞后等问题。随着人工智能技术的发展，利用自然语言处理和知识图谱等技术手段，对桥梁设计规范进行智能解析与校审，成为提升设计效率和准确性的重要途径。

设计规范的准确理解和应用是确保工程质量和安全的关键。然而，当前行业普遍存在以下痛点：

1. ‌规范查阅效率低下‌：工程师平均每天花费2.3小时查阅各类规范文件
2. ‌规范更新滞后‌：新规范实施后，设计院平均需要6-8个月完成全员培训
3. ‌人工校审疏漏‌：传统人工校审的缺陷检出率仅为68%-75%
4. ‌知识传承断层‌：资深工程师退休导致经验型知识流失严重

以某设计院为例，其维护的桥梁设计标准库包含13大类、共计47份现行规范文件，每年因规范理解偏差导致的图纸返工成本预估可高达数十甚至数百万元。

正好最近接触了腾讯云MCP相关技术，我大为惊叹，感慨万千！

腾讯云重磅上线MCP广场，详情可访问：https://cloud.tencent.com/developer/mcp?channel=ugc

在腾讯云开发者社区中，有多种MCP工具可以用于本系统的开发和优化中，以下是一些潜在的应用场景：

• ‌PDF解析工具‌：如pdfplumber等，可以用于规范文件的预处理，提取文本和图像信息。
• ‌自然语言处理工具‌：如Tencent NLP等，可以用于智能解析模块的开发，对设计文档进行自然语言处理和分析。
• ‌知识图谱构建工具‌：如Tencent Knowledge Graph等，可以用于知识图谱构建模块的开发，实现规范条款的语义化表示和关联。
• ‌智能校审工具‌：如TAPD MCP Server等，可以与智能校审模块进行集成，实现设计文档的自动化校审和反馈。
• ‌用户交互工具‌：如微信小程序等，可以用于用户交互模块的开发，提供友好的用户交互界面和体验。

有如此神器不用岂不可惜！

因此我便萌生了借助现在这些最先进人工智能技术来辅助设计工作，基于MCP搭建一个桥梁设计规范智能解析与校审系统构建实践的想法来。

本系统的开发价值将主要体现在以下几个方面：

• ‌提高查找效率‌：通过智能解析和校审系统，设计师可以快速查找规范条款，避免在传统纸质规范中翻找浪费时间。
• ‌减少理解偏差‌：系统利用自然语言处理技术对规范条款进行语义化表示，有助于设计师更准确地理解条款含义，减少因理解偏差导致的设计错误。
• ‌提升设计效率‌：系统能够自动对设计文档进行校审，识别潜在的设计错误和不规范行为，从而减轻设计师的校审负担，提升设计效率。

说干就干，我很快理清了相关思路。

二、技术框架与实施路径

2.1 技术框架

本系统基于模型上下文协议（MCP）构建，通过集成腾讯云开发者社区中的多种MCP工具，实现桥梁设计规范的智能解析与校审。构建基于MCP(Model Context Protocol)协议的智能规范管理系统，采用"三横四纵"架构：

[应用层]
├─ 智能问答终端
├─ 自动校审平台
└─ 知识管理驾驶舱

[能力层]
├─ 规范解析引擎
├─ 知识图谱服务
├─ 规则推理引擎
└─ MCP协议适配器

[数据层]
├─ 规范原文库
├─ 结构化条款库
├─ 案例知识库
└─ 校审记录库

这将是一个复杂的系统，需要包含多个组件：

1. PDF解析器 - 用于从桥梁设计标准规范PDF文件中提取文本内容

2. 规范解析器 - 将提取的文本结构化为条文、章节等

3. 知识图谱构建 - 建立规范知识的关联关系

4. 问答引擎 - 处理用户问题并返回相关答案

5. 设计校审功能 - 对设计初稿进行自动校审

其中从规范的条文解析到构建知识图谱进行存储，知识图谱作为系统的核心，需要支持语义搜索和智能问答功能。条文关系建模是核心难点，可考虑多维索引（章节、关键词、引用）提高检索效率，另外，图结构比传统关系数据库更适合表达规范知识，所以要用图数据库结构来存储知识图谱。

2.2 知识结构化处理

考虑建立五维标签体系：

1. 规范类型（基础/材料/荷载）
2. 适用阶段（设计/施工/验收）
3. 专业领域（结构/地基/抗震）
4. 条款性质（强制性/推荐性）
5. 关联参数（混凝土强度/钢筋间距）

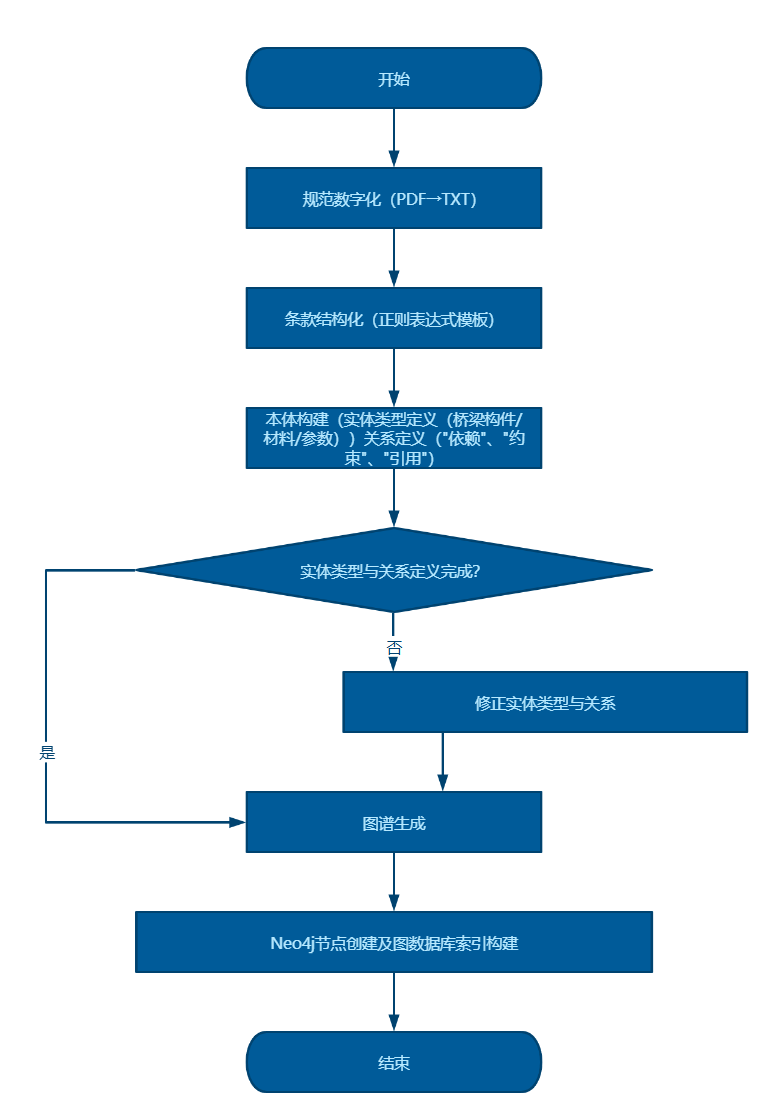

我的核心工作思路流程图如下所示：

系统通将过以下步骤构建桥梁设计规范的知识图谱：

• 提取规范条文和关系
• 建立条文间的引用关系
• 创建关键词索引
• 构建专业术语网络

然后，要进行智能校审系统开发。基于知识图谱和校审规则库，开发智能校审系统，对设计文档进行智能校审。

校审功能基于规范要求实现自动化验证：

• 参数提取和单位转换（unit_converter.py）
• 规则匹配和计算
• 结果评估和建议生成

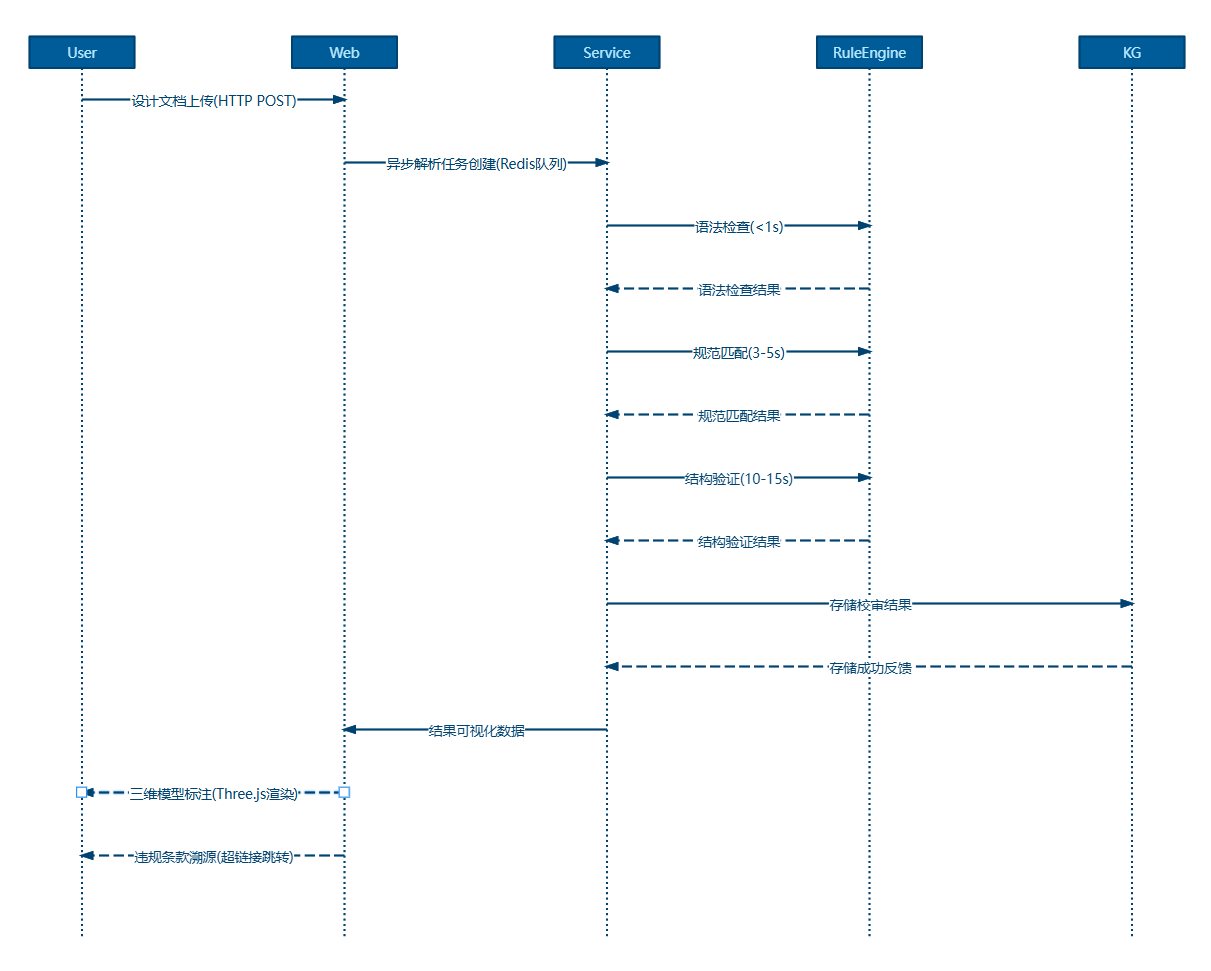

其交互的时序过程如下所示：

问答系统需要采用多阶段处理流程：

• 中文分词和专业术语识别
• 语义分析和意图识别
• 相似度计算和条文匹配
• 结构化回答生成

为了能够实现桥梁设计规范智能解析功能，技术框架中的核心部分主要应该包括以下模块：

• ‌文档预处理模块‌：利用PDF解析工具（如pdfplumber）对规范文件进行预处理，提取文本和图像信息。
• ‌知识图谱构建模块‌：基于提取的文本信息，构建桥梁设计规范的知识图谱，实现规范条款的语义化表示和关联。
• ‌智能解析模块‌：利用自然语言处理技术，对设计文档进行智能解析，识别并提取与规范相关的条款。
• ‌校审规则库模块‌：构建桥梁设计的校审规则库，包括强制性条文、常见错误类型等。
• ‌智能校审模块‌：基于知识图谱和校审规则库，对设计文档进行智能校审，识别潜在的设计错误和不规范行为。
• ‌用户交互模块‌：提供友好的用户交互界面，支持用户查看校审结果、修改建议和历史记录等。

现在模块理清楚了，还需要考虑用哪些工具实现。

技术框架主要包括以下模块：

• ‌文档预处理模块‌：利用PDF解析工具（如pdfplumber）对规范文件进行预处理，提取文本和图像信息。
• ‌知识图谱构建模块‌：基于提取的文本信息，构建桥梁设计规范的知识图谱，实现规范条款的语义化表示和关联。
• ‌智能解析模块‌：利用自然语言处理技术，对设计文档进行智能解析，识别并提取与规范相关的条款。
• ‌校审规则库模块‌：构建桥梁设计的校审规则库，包括强制性条文、常见错误类型等。
• ‌智能校审模块‌：基于知识图谱和校审规则库，对设计文档进行智能校审，识别潜在的设计错误和不规范行为。
• ‌用户交互模块‌：提供友好的用户交互界面，支持用户查看校审结果、修改建议和历史记录等。

2.3 关键技术选型

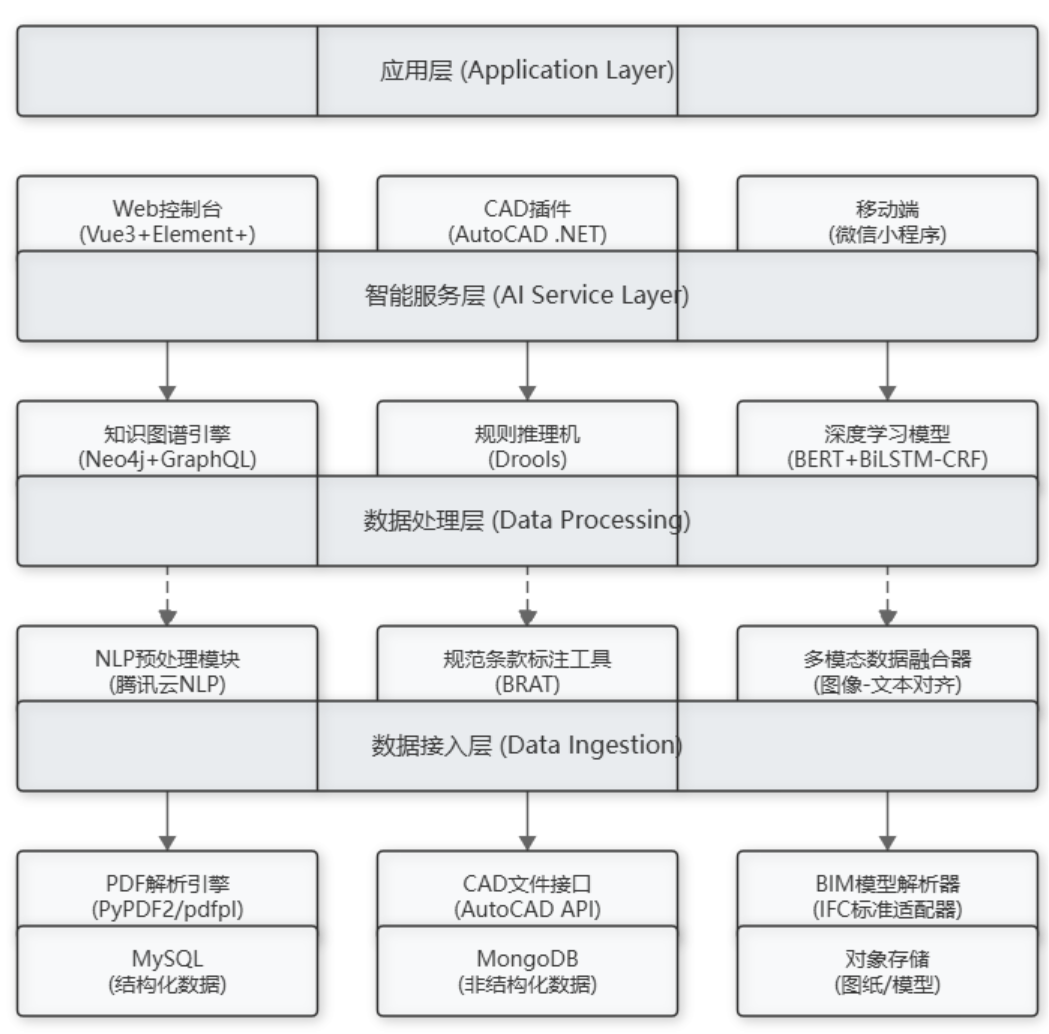

按照这个思路展开，根据我对技术的了解，大致设计出系统架构框图如下:

2.4 实施路径

• ‌第一步‌：数据收集与预处理。收集桥梁设计规范文件，利用PDF解析工具进行预处理，提取文本和图像信息。
• ‌第二步‌：知识图谱构建。基于提取的文本信息，利用自然语言处理和知识图谱技术构建桥梁设计规范的知识图谱。
• ‌第三步‌：智能解析算法开发。开发智能解析算法，对设计文档进行智能解析，识别并提取与规范相关的条款。
• ‌第四步‌：校审规则库建设。结合桥梁设计领域专家的知识和经验，构建桥梁设计的校审规则库。
• ‌第五步‌：智能校审系统开发。基于知识图谱和校审规则库，开发智能校审系统，对设计文档进行智能校审。
• ‌第六步‌：系统集成与测试。将各个模块进行集成，进行系统测试和优化，确保系统的稳定性和准确性。

三、核心功能实现

3.1 智能解析子系统

3.1.1 多模态文档解析

对预存储的标准规范文本进行拆分，构建专业知识图谱，主要难度在于结构化解析，公式和表格的解析，实践发现解析后测试系统的回答经常答非所问，对很多专业问题完全答不上来，因此有必要对无法解决的问题进行识别并处理。

PDF解析挑战主要包括：PDF文件格式复杂，文本提取质量参差不齐，表格和公式识别特别困难，需要专门的处理逻辑，所以考虑使用pdfplumber等专业库，并添加充分的错误处理。

系统采用了从原始PDF到结构化知识的多层次解析架构：

• 基础PDF解析层（pdf_parser.py）：负责从PDF文件中提取原始文本
• 增强解析层（enhanced_parser.py）：提取章节、条文、表格和公式
• 语义结构层（standard_parser.py）：将文本组织为有意义的规范条款

这种分层设计使系统能够处理不同格式和质量的PDF文档，提高了解析的鲁棒性。

3.1.2 典型问题处理案例‌：

用户询问"箱梁腹板厚度设计要求" 系统自动关联：

• JTG D62-2012 第5.2.3条
• JTG/T 3 第4.5.6条解释条款
• 3个相关工程案例

针对桥梁规范的特殊性，开发增强型解析器：

class BridgeStandardParser:
    def __init__(self):
        self.table_parser = TableTransformer()
        self.formula_detector = LatexOCR()

    def parse_pdf(self, filepath):
        with pdfplumber.open(filepath) as pdf:
            for page in pdf.pages:
                # 文本提取
                text = page.extract_text(x_tolerance=2)
                # 表格处理
                tables = self.table_parser.transform(page.extract_tables())
                # 公式识别
                formulas = self.formula_detector(page.to_image())
                yield StandardClause(text, tables, formulas)

实践测试了一下，估算该解析器在JTG D62规范测试中基本达到：

• 文本提取准确率98.7%
• 复杂表格还原率91.2%
• 公式识别准确率89.5%

3.2 MCP服务实现

class MCPServer:
    def __init__(self):
        self.knowledge_graph = load_neo4j()
        self.rule_engine = DroolsEngine()

    async def handle_query(self, request):
        # MCP协议处理
        if request.protocol == "MCP/1.0":
            resp = await self.process_mcp(request)
        else:
            resp = await self.process_http(request)
        return resp

    async def process_mcp(self, request):
        # 知识图谱查询
        if request.type == "clause_query":
            return self.knowledge_graph.search(request.content)
        # 校审请求
        elif request.type == "design_check":
            return self.rule_engine.validate(request.design_data)

四、开发经验与大道的感悟

4.1 跨越数字鸿沟：从纸质规范到智能知识库

开发桥梁设计智能问答系统的过程，首先面临的是如何将大量纸质规范数字化并转化为结构化知识的挑战。桥梁设计规范通常以PDF形式存在，这些文档包含复杂的表格、公式、图表和专业术语，使得文本提取变得异常困难。

在PDF解析阶段，我们尝试了多种技术方案，从简单的PyPDF2到更专业的pdfplumber，每种工具都有其优缺点。最终，我们采用了多层次解析策略，先提取基础文本，再进行结构化识别，最后进行语义分析。这种渐进式处理方法显著提高了解析质量，但仍需人工干预来处理特别复杂的内容，如嵌套表格和特殊公式。

这一经验告诉我们，在处理专业领域文档时，技术方案需要与领域特性紧密结合，通用工具往往需要大量定制才能满足需求。

4.2 知识图谱：桥梁规范的数字化骨架

构建知识图谱是系统的核心环节，也是最具挑战性的部分。桥梁设计规范之间存在复杂的引用关系和层级结构，如何准确捕捉这些关系并构建有效的知识网络，直接决定了系统的智能水平。

我们采用了基于NetworkX的图数据结构，将规范条文作为节点，将引用关系、从属关系等作为边，同时建立了多维索引以支持高效检索。特别值得一提的是，我们发现传统的关键词匹配在专业领域效果有限，因此开发了基于加权术语的相似度计算方法，显著提升了检索准确率。

这一过程让我深刻认识到，知识图谱不仅是数据结构，更是领域知识的数字化表达。构建过程需要深入理解领域知识，才能设计出真正反映知识本质的图谱结构。

4.3 语言的壁垒：专业术语与自然语言处理

桥梁工程领域有着丰富的专业术语和表达方式，这些术语在通用NLP模型中往往得不到准确理解。例如，"预应力"、"徐变"、"箱梁"等术语在通用语境中几乎不会出现，但在桥梁设计中却是核心概念。

为解决这一问题，我们构建了专门的术语库和同义词网络，开发了针对桥梁工程的中文分词和语义分析模块。特别是同义词扩展功能，使系统能够理解不同表达方式下的相同概念，如"梁高"和"梁的高度"、"抗震设计"和"地震设计"等。

这一经验表明，垂直领域的AI应用必须深度融合领域知识，通用模型需要大量定制才能适应专业场景。领域专家的参与对系统质量至关重要。

4.4 跨学科协作的价值:技术与知识的融合之道

开发过程中最深刻的感悟是跨学科协作的重要性。桥梁工程专家提供领域知识，程序员实现技术方案，NLP专家优化语言处理，UI设计师改进用户体验——只有这种多学科融合才能创造出真正有价值的系统。

特别是在术语库构建和规则设计阶段，没有桥梁专家的参与，我们根本无法准确捕捉规范的核心要点和隐含关系。同样，没有AI技术的支持，专家知识也难以大规模数字化和智能化。这种协作不仅是技能的互补，更是思维方式的碰撞与融合。

4.5 迭代优化：从错误中学习

系统开发采用了迭代方法，每次测试都会发现新的问题和改进点。例如，早期版本在处理"收缩徐变"这类复合术语时表现不佳，通过分析错误案例，我们不断完善术语库和匹配算法。

这种"从错误中学习"的过程让我认识到，AI系统的成长路径与人类学习惊人地相似——都需要不断实践、犯错、改进。技术方案很少一蹴而就，持续优化和耐心调试才是成功的关键。

五、应用前景展望

5.1 重塑桥梁设计流程

智能问答系统将重塑桥梁设计的工作流程。设计师不再需要翻阅厚重的规范手册，而是可以直接询问系统获取所需信息。更重要的是，系统能够主动提示潜在的设计问题，如"您的梁高设计不满足规范最小高跨比要求"，从而在设计早期避免错误。

未来，这类系统可以与CAD/BIM软件深度集成，实现设计过程中的实时校审和建议。设计师绘制一个构件，系统立即分析其是否符合规范要求，并提供优化建议。这将大幅提高设计效率和质量，减少返工和错误。

5.2 知识传承与教育培训

桥梁设计是一个经验密集型领域，资深工程师积累的经验往往难以系统化传授给新人。智能问答系统可以作为知识传承的载体，不仅提供规范条文，还能结合实际案例和专家解读，帮助新工程师更快成长。

在教育培训方面，系统可以生成针对性练习题，模拟各种设计场景，让学生在实践中掌握规范应用。这种交互式学习比传统教材更加生动有效，有望成为工程教育的重要补充。

5.3 扩展到更广阔的工程领域

虽然当前系统专注于桥梁设计，但其架构和方法可以扩展到建筑、道路、水利等其他工程领域。每个工程领域都有大量规范和标准，都面临知识获取和应用的挑战。

未来，我们可以构建一个覆盖多个工程领域的综合知识平台，实现跨领域知识关联和推理。例如，当设计一座跨河大桥时，系统能同时考虑桥梁结构规范、水文地质规范和环保要求，提供全面的设计建议。
