一.概述
Linux 内核中的 V4L2（Video for Linux Two）框架 是用于管理音视频设备（如摄像头、电视调谐器、视频采集卡等）的核心子系统。
它提供了一套统一的接口，使得用户空间应用程序能够方便地访问和控制硬件设备，同时抽象了底层硬件差异，简化了驱动开发流程。
二.V4L2 的核心功能与应用场景
1.功能
设备抽象：将摄像头、麦克风等硬件抽象为统一的设备节点（如 /dev/videoX），支持多种数据格式（如 YUV、RGB、RAW 等）。
数据流控制：管理视频 / 音频的捕获（Capture）、输出（Output）、叠加（Overlay）等流程，支持缓冲区队列（Buffer Queue）机制。
参数配置：控制设备参数（如分辨率、帧率、曝光时间、增益等），支持扩展属性（如厂商自定义参数）。
子设备管理：协调多组件设备（如摄像头传感器 + 编解码器），通过 v4l2_subdev 接口管理子设备（如 ISP、MIPI 传感器等）。
2.应用场景
摄像头应用（如工业视觉、安防监控、嵌入式设备）。
视频会议、直播软件（如 FFmpeg、GStreamer 基于 V4L2 开发）。
电视广播接收、视频编码 / 解码系统。

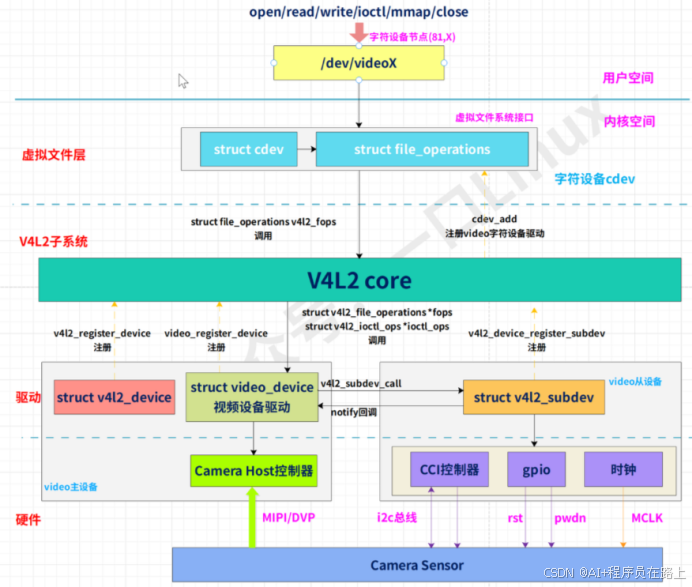

三.V4L2 框架的层次结构
V4L2 分为 用户空间接口 和 内核空间驱动 两部分，通过标准化接口实现交互。
1. 用户空间接口
设备节点：/dev/videoX（视频设备）、/dev/v4l-subdevX（子设备）。
核心 API：
IOCTL 接口：通过 ioctl() 系统调用操作设备，如 VIDIOC_QUERYCAP（查询设备能力）、VIDIOC_STREAMON（启动数据流）等。
缓冲区管理：使用 mmap() 映射内核缓冲区到用户空间，避免数据拷贝（零拷贝机制）。
示例工具：v4l2-ctl（命令行工具，用于配置设备参数）、v4l2-dump（抓取视频数据）。
2. 内核空间驱动
子系统架构：
v4l2_device：代表一个物理设备（如摄像头），包含多个子设备（v4l2_subdev）和功能单元（如传感器、编解码器）。
v4l2_driver：驱动注册接口，定义设备支持的操作（如打开、关闭、IOCTL 处理）。
v4l2_pad：数据流的输入 / 输出端点，用于连接不同子设备（如传感器输出 pad 连接到编解码器输入 pad）。
v4l2_format：描述数据格式（如分辨率、像素格式、帧率等），支持动态协商（VIDIOC_S_FMT/VIDIOC_G_FMT）。
关键数据结构：
struct v4l2_device {
struct device dev; // 内核设备模型
struct v4l2_driver *driver;// 所属驱动
const char *name; // 设备名称
};
struct v4l2_subdev {
struct v4l2_device *v4l2_dev; // 所属主设备
const struct v4l2_subdev_ops *ops; // 子设备操作函数（如传感器控制）
};
struct v4l2_buffer {
enum v4l2_buf_type type; // 缓冲区类型（视频捕获、输出等）
unsigned int index; // 缓冲区索引
size_t length; // 数据长度
void *mmap_addr; // 内存映射地址
};
四.V4L2 数据流处理流程
以 视频捕获流程 为例，说明数据在 V4L2 中的流转：
1.设备初始化：
用户空间调用 open(/dev/videoX) 打开设备。
内核通过 v4l2_driver.probe 初始化硬件（如摄像头传感器上电、配置寄存器）。
2.参数配置：
通过 VIDIOC_S_FMT 设置视频格式（如 1080p、YUYV 格式）。
通过 VIDIOC_REQBUFS 请求分配内核缓冲区（通常为环形缓冲区，提高效率）。
3.缓冲区映射与入队：
用户空间通过 mmap() 将内核缓冲区映射到用户地址空间。
调用 VIDIOC_QBUF 将缓冲区入队，等待硬件填充数据。
4.数据流启动：
调用 VIDIOC_STREAMON 启动捕获，硬件开始将图像数据写入入队的缓冲区。
5.数据获取与处理：
硬件填充完缓冲区后，通过中断通知内核，内核将缓冲区标记为 “满”。
用户空间调用 VIDIOC_DQBUF 出队缓冲区，处理数据（如解码、显示）。
处理完成后，调用 VIDIOC_QBUF 将缓冲区重新入队，循环使用。
6.数据流停止与释放：
调用 VIDIOC_STREAMOFF 停止数据流。
释放缓冲区和设备资源。
五.V4L2 子设备（Subdev）与多组件协作
现代摄像头通常包含多个组件（如传感器、ISP、编解码器），V4L2 通过 子设备机制 管理这些组件：
1.子设备注册：每个组件（如 MIPI 传感器）作为 v4l2_subdev 注册到内核，实现 v4l2_subdev_ops 接口（如 core_ops、video_ops）。
2.拓扑连接：通过 v4l2_pad 定义数据流路径，例如：
传感器（子设备 A）输出 pad → ISP（子设备 B）输入 pad → 主设备视频输出 pad
3.协同控制：主设备驱动通过 v4l2_subdev_call 调用子设备操作（如设置传感器曝光时间），实现跨组件参数同步。
六.V4L2 的优势与扩展
1.优势：
标准化接口：统一用户空间操作方式，适配不同硬件（如 USB 摄像头、MIPI 摄像头）。
高效性能：支持 DMA 传输和零拷贝缓冲区，降低 CPU 开销。
模块化设计：驱动层可拆分为主设备驱动和子设备驱动，便于维护和扩展。
2.扩展功能：
媒体控制器（Media Controller）：基于 V4L2 的扩展框架，用于管理复杂设备拓扑（如多传感器、多链路），通过 media-ctl 工具配置数据流路径。
异步通知：通过 poll() 或 epoll() 监听设备事件（如缓冲区就绪）。
硬件加速：集成 VA-API、VDPAU 等硬件编解码加速接口。
七.典型开发流程（以摄像头驱动为例）
1.注册主设备：
创建 v4l2_device，关联内核设备模型。
注册 v4l2_driver，实现核心操作（如 open、release、ioctl）。
2.注册子设备：
为传感器、ISP 等组件创建 v4l2_subdev，实现控制接口（如 set_fmt、get_ctrl）。
通过 v4l2_device 关联子设备，建立拓扑关系。
3.实现缓冲区操作：
分配 DMA 缓冲区，通过 v4l2_mem_ops 提供内存管理接口。
实现 queuebuf 和 dmabuf 回调，处理硬件数据填充。
4.用户空间开发：
使用 libv4l2 库或直接调用 IOCTL 接口，实现视频捕获、格式转换等功能。
结合 GStreamer/FFmpeg 等框架快速开发应用（如 v4l2src 插件）。
八.总结
V4L2 框架是 Linux 音视频开发的核心基础设施，通过标准化接口和分层设计，简化了硬件驱动开发和用户空间应用开发。无论是嵌入式摄像头、工业视觉设备，还是多媒体服务器，V4L2 都提供了高效、灵活的解决方案。深入理解 V4L2 的架构和数据流机制，是开发高性能音视频系统的关键。
