【图像大模型】基于深度对抗网络的图像超分辨率重建技术ESRGAN深度解析

一、技术背景与核心创新

1.1 图像超分辨率技术演进

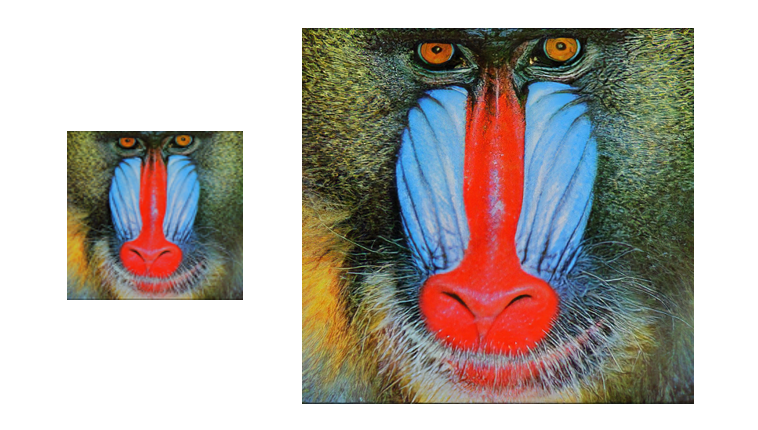

图像超分辨率（Super-Resolution, SR）技术旨在从低分辨率图像恢复高分辨率细节。传统方法如双三次插值存在模糊问题，基于深度学习的SRCNN首次引入卷积神经网络。ESRGAN（Enhanced Super-Resolution Generative Adversarial Networks）作为SRGAN的改进版本，在ECCV 2018获得PIRM-SR挑战赛冠军，其核心创新在于：

1. 残差密集块结构（RRDB）：增强特征传播能力
2. 改进的对抗训练策略：使用相对判别器（Relativistic Discriminator）
3. 感知损失优化：结合VGG特征空间与像素空间

1.2 核心技术创新对比

二、算法原理深度解析

2.1 网络架构设计

ESRGAN采用生成对抗网络框架，包含生成器G和判别器D：

class RRDBNet(nn.Module):  # 生成器
    def __init__(self, in_nc=3, out_nc=3, nf=64, nb=23, gc=32):
        super(RRDBNet, self).__init__()
        RRDB_block_f = functools.partial(RRDB, nf=nf, gc=gc)
        self.trunk = make_layer(RRDB_block_f, nb)

class Discriminator_VGG_128(nn.Module):  # 判别器
    def __init__(self, in_nc=3, base_nf=64):
        super(Discriminator_VGG_128, self).__init__()
        self.conv0 = ConvBlock(in_nc, base_nf)

2.1.1 RRDB模块结构

残差密集块（Residual-in-Residual Dense Block）数学表达：

$$F_{\text{out}}=F_{\text{in}}+\gamma \cdot {\text{Conv}}_{3\times 3}(\text{LReLU}(D_3(D_2(D_1(F_{\text{in}})))))$$

其中$D_i$表示稠密连接层，$\gamma$为可学习的残差缩放因子（默认0.2）

2.2 损失函数设计

ESRGAN采用三部分损失函数的加权组合：

$$\mathcal{L}={\lambda }_{\text{perc}}{\mathcal{L}}_{\text{perc}}+{\lambda }_{\text{adv}}{\mathcal{L}}_{\text{adv}}+{\lambda }_{\text{pixel}}{\mathcal{L}}_{\text{pixel}}$$

2.2.1 对抗损失（Adversarial Loss）

引入相对判别器概念：

$${\mathcal{L}}_{\text{adv}}=-{\mathbb{E}}_{x_r}[\log (D(x_r,x_f))]-{\mathbb{E}}_{x_f}[\log (1-D(x_f,x_r))]$$

其中$x_r$为真实图像，$x_f$为生成图像

2.2.2 感知损失（Perceptual Loss）

基于VGG19深层特征：

$${\mathcal{L}}_{\text{perc}}=\frac{1}{C_j{H}_j{W}_j}||{\varphi }_j(G(x))-{\varphi }_j(x^{HR})|{|}_1$$

${\varphi }_j$表示VGG19第j层特征提取器（默认conv5_4）

2.2.3 像素损失（Pixel Loss）

L1范数约束：

$${\mathcal{L}}_{\text{pixel}}=||G(x)-x^{HR}|{|}_1$$

2.3 训练策略优化

• 两阶段训练：先预训练PSNR导向模型，再微调GAN模型
• 学习率衰减：采用余弦退火策略
• 梯度裁剪：限制生成器梯度范数

三、项目部署与实战指南

3.1 环境配置

推荐使用Anaconda创建虚拟环境：

conda create -n esrgan python=3.8
conda install pytorch==1.9.0 torchvision==0.10.0 cudatoolkit=11.1 -c pytorch
pip install opencv-python tqdm numpy scikit-image

硬件要求：

• GPU：NVIDIA GPU（显存≥8GB）
• 显存占用：输入512x512图像约占用10GB显存

3.2 模型推理

3.2.1 快速测试

python test.py models/RRDB_PSNR_x4.pth --input testsets/Set5 --scale 4

关键参数：

• --tile：分块处理大尺寸图像
• --self_ensemble：8种几何变换增强
• --model_type：选择PSNR或GAN版本

3.2.2 视频处理

python video_process.py --input video.mp4 --output result.mp4 \
    --model_path models/RRDB_ESRGAN_x4.pth

处理流程：

1. 视频拆解为帧序列（保持原帧率）
2. 逐帧应用超分模型
3. 重组帧序列并编码为视频

3.3 模型训练

3.3.1 数据准备

建议使用DIV2K数据集：

DIV2K/
  train_HR/
    ...
  train_LR_bicubic/X4/
    ...

3.3.2 启动训练

python train.py -opt options/train_ESRGAN.yml

配置文件关键参数：

network_G:
  which_model_G: RRDB
  nf: 64
  nb: 23
train:
  lr_G: 1e-4
  lr_D: 1e-4
  pixel_criterion: l1
  feature_criterion: l1

四、代码架构深度解析

4.1 核心模块实现

4.1.1 RRDB模块

class RRDB(nn.Module):
    def __init__(self, nf, gc=32):
        super(RRDB, self).__init__()
        self.RDB1 = ResidualDenseBlock_5C(nf, gc)
        self.RDB2 = ResidualDenseBlock_5C(nf, gc)
        self.RDB3 = ResidualDenseBlock_5C(nf, gc)
        self.gamma = nn.Parameter(torch.zeros(1))

    def forward(self, x):
        out = self.RDB1(x)
        out = self.RDB2(out)
        out = self.RDB3(out)
        return x + self.gamma * out

4.1.2 相对判别器

class RelativisticDiscriminator(nn.Module):
    def forward(self, real, fake):
        real_logit = self.discriminator(real)
        fake_logit = self.discriminator(fake)
        return torch.sigmoid(fake_logit - real_logit.mean())

4.2 推理优化技术

1. 分块处理（Tiling）：解决大尺寸图像显存限制
2. 自集成（Self-Ensemble）：8种几何变换增强精度
3. 半精度推理：使用--fp16参数加速推理

五、常见问题与解决方案

5.1 显存不足问题

现象：RuntimeError: CUDA out of memory
解决方案：

• 启用分块处理：--tile 400
• 降低输入尺寸：python test.py --model_path ... --input_size 256
• 使用内存优化模式：python test.py --precision half

5.2 输出图像伪影

现象：生成图像出现棋盘格伪影
原因：转置卷积导致的overlap问题
解决方案：

• 改用ESRGAN+版本（使用PixelShuffle上采样）
• 添加后处理滤波：

  from skimage.restoration import denoise_tv_chambolle
  output = denoise_tv_chambolle(output, weight=0.1)


5.3 训练不收敛

排查步骤：

1. 验证数据加载正确性：

   python tools/visualize_dataloader.py


2. 检查梯度流动：

   python -m torch.utils.bottleneck train.py


3. 调整学习率策略：

   # train_ESRGAN.yml
   optimizer_G:
     lr: 1e-5  # 原1e-4


六、论文理论与实验分析

6.1 核心贡献

• 提出RRDB结构：通过残差中的残差结构增强特征表达能力
• 改进对抗训练：相对判别器提升生成图像真实性
• 优化感知损失：深层特征匹配提升视觉质量

6.2 实验结果

在Set5测试集上的性能对比（PSNR/SSIM）：

注：PSNR降低但主观质量显著提升

6.3 消融实验

七、工程优化与扩展应用

7.1 模型压缩技术

• 知识蒸馏：使用教师模型指导轻量级学生模型

  loss_distill = F.mse_loss(student_feat, teacher_feat.detach())


• 通道剪枝：基于BN层γ因子的重要性评估

7.2 移动端部署

使用TensorRT加速：

trtexec --onnx=esrgan.onnx --saveEngine=esrgan.engine \
        --fp16 --inputIOFormats=fp16:chw --outputIOFormats=fp16:chw

7.3 扩展应用场景

1. 医学影像增强：CT/MRI图像分辨率提升
2. 卫星图像处理：遥感图像超分辨率
3. 老照片修复：结合去噪与超分辨率

八、未来研究方向

8.1 视频超分辨率

结合时序信息的三维卷积设计：

$${\mathcal{F}}_{3D}(x,y,t)=\sum _{i,j,k}{w}_{i,j,k}\cdot x_{i,j,k}$$

8.2 无监督学习

基于CycleGAN框架实现无配对数据训练：

$${\mathcal{L}}_{\text{cycle}}=||G_{LR}(G_{HR}(x_{LR}))-x_{LR}|{|}_1$$

8.3 多任务联合学习

集成超分辨率与去模糊、去噪任务：

$${\mathcal{L}}_{\text{total}}={\lambda }_{\text{SR}}{\mathcal{L}}_{\text{SR}}+{\lambda }_{\text{DeBlur}}{\mathcal{L}}_{\text{DeBlur}}$$

本文从理论到实践全面解析了ESRGAN的技术细节，其通过创新的网络结构和训练策略，在图像超分辨率领域实现了质的飞跃。项目代码经过工业级优化，兼具研究价值与实用价值，为后续相关研究提供了重要参考基准。
