FPGA开发全流程

FPGA开发全流程

        FPGA（现场可编程门阵列）开发是一个涉及硬件设计、软件编程和系统调试的复杂流程，通常需要结合硬件描述语言（HDL）、开发工具和硬件平台。以下是 FPGA 开发的全流程详解，涵盖从需求分析到硬件调试的各个关键环节。

一、需求分析与架构设计

1. 明确设计目标

• 功能需求：确定 FPGA 需要实现的具体功能（如数字信号处理、图像处理、接口控制等）。
• 性能指标：定义时序要求（如时钟频率、建立 / 保持时间）、资源限制（如逻辑单元（LE）、存储块（BRAM）、DSP 单元数量）、功耗预算等。
• 接口规范：确定与外部设备的接口协议（如 UART、SPI、Ethernet、PCIe 等）。

2. 系统架构设计

• 模块化划分：将系统分解为多个子模块（如控制模块、数据处理模块、接口模块），明确模块间的数据流和控制逻辑。
• 算法选型：对于信号处理等场景，选择适合 FPGA 实现的算法（如并行计算、流水线设计）。
• 硬件 / 软件划分：确定哪些功能由 FPGA 硬件实现，哪些由嵌入式软件（如 FPGA 内的软核 CPU，如 Xilinx MicroBlaze、Altera Nios II）实现。

二、设计输入

设计输入是将架构转化为 FPGA 可识别的描述形式，主要包括以下方式：

1. 硬件描述语言（HDL）

• Verilog/VHDL：最常用的硬件描述语言，用于编写 RTL（寄存器传输级）代码。
  • 注意事项：确保代码可综合（避免使用不可综合的语句，如延时函数），遵循模块化设计原则。

module adder (
  input [31:0] a,
  input [31:0] b,
  output reg [31:0] sum,
  input clk,
  input en
);
  always @(posedge clk) begin
    if (en) sum <= a + b;
  end
endmodule

2. 原理图输入

• 通过图形化界面连接元件符号（如门电路、IP 核），适合简单电路或快速原型设计，但大规模设计中较少使用。

3. IP 核复用

• 调用厂商或第三方提供的预验证 IP 核（如 DSP 核、PCIe 控制器、存储器控制器），缩短开发周期。
• 主流 FPGA 厂商（Xilinx、Intel/Altera）提供丰富的 IP 库，支持参数化配置。

4.RTL级代码讲解

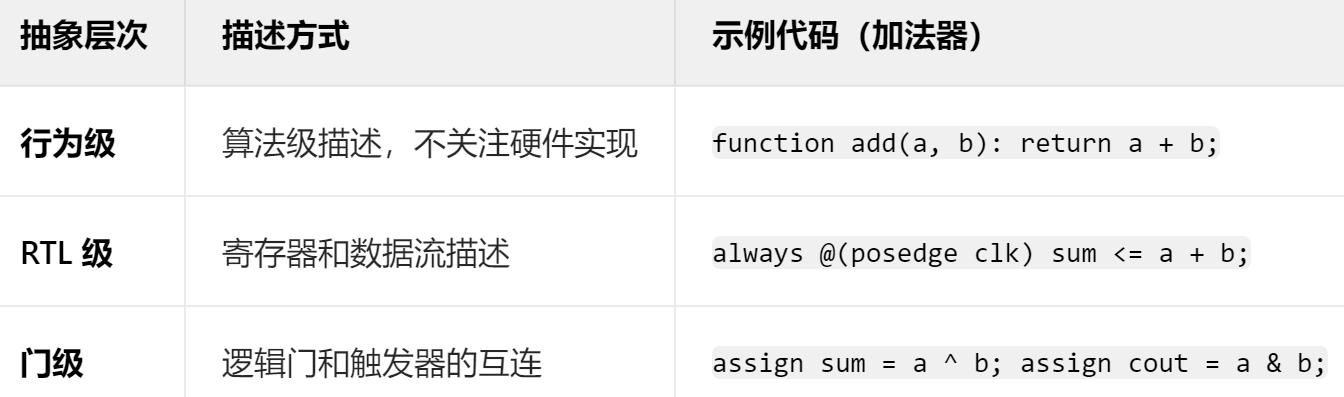

        RTL（寄存器传输级）代码是硬件描述语言（HDL，如 Verilog 或 VHDL）编写的一种抽象层次，用于描述数字电路的行为和结构。它介于行为级描述（更抽象）和门级网表（更具体）之间，是 FPGA/ASIC 设计中最常用的实现方式。

RTL 代码的特点

1. 可综合（Synthesizable）：RTL 代码必须能被综合工具转换为物理电路（门级网表），因此需遵循可综合编码规范（如避免不可综合的延时语句#10）。

2. 时序明确：同步逻辑使用always @(posedge clk)（Verilog）或process(clk)（VHDL）描述，确保时序可预测。

3. 模块化：将系统分解为多个独立模块，通过端口连接，便于复用和验证。

三、逻辑综合（Synthesis）

1. 综合的目标

• 将 RTL 代码转换为门级网表（Netlist），映射到 FPGA 的基本逻辑单元（如查找表 LUT、触发器 FF）。
• 工具：Xilinx Vivado、Intel Quartus Prime、Synopsys Design Compiler 等。

2. 关键步骤

• 约束文件编写：使用 SDC（Synopsys Design Constraints）文件定义时序约束（如时钟频率、输入输出延迟）、面积 / 功耗优化目标。

create_clock -name clk -period 10 [get_ports clk]  # 100MHz时钟约束
set_input_delay -clock clk -max 5 [get_ports a]     # 输入延迟约束

• 综合优化：工具根据约束自动优化电路结构，如寄存器重定时（Retiming）、资源共享（Resource Sharing）。

四、功能仿真（前仿真）

1. 仿真目的

• 在综合前验证 RTL 代码的逻辑正确性，不考虑 FPGA 的物理延迟。

2. 仿真流程

• 测试用例编写：使用 HDL 或工具自带语言（如 SystemVerilog）编写测试平台（Testbench），模拟输入激励并捕获输出结果。
• 工具：ModelSim、Vivado Simulator、Questasim 等。

module tb_adder;
  reg [31:0] a, b;
  reg clk, en;
  wire [31:0] sum;

  adder uut (.a(a), .b(b), .sum(sum), .clk(clk), .en(en));

  initial begin
    clk = 0; forever #5 clk = ~clk;  // 生成100MHz时钟
  end

  initial begin
    a = 32'd1; b = 32'd2; en = 1; #20;
    a = 32'd3; b = 32'd4; en = 1; #20;
    en = 0; #20;
    $finish;
  end

  initial $monitor("Time=%t, Sum=%d", $time, sum);
endmodule

五、布局布线（Place & Route）

1. 目标

• 将综合后的网表映射到 FPGA 的物理资源上，完成逻辑单元的布局（Placement）和信号连线（Routing）。
• 工具：Vivado、Quartus Prime 等厂商专用工具。

2. 关键步骤

• 物理约束：通过 UCF/XDC 文件指定引脚分配（如 FPGA 引脚与外部器件的连接）、区域约束（将特定模块固定到 FPGA 的某个区域）。

• 时序收敛：工具自动调整布局布线以满足时序约束，可能需要多次迭代优化（如调整时钟分频、插入流水线寄存器）。

六、时序仿真（后仿真）

1. 仿真目的

• 验证布局布线后的电路时序是否满足要求，包含 FPGA 内部的实际延迟（如 LUT 延迟、布线延迟）。

2. 特点

• 仿真速度较慢，但结果更接近实际硬件行为。
• 需从布局布线结果中提取延迟信息（如 SDF 文件），反标到仿真模型中。

七、生成编程文件

1. 比特流生成

• 工具生成 FPGA 可识别的编程文件，如 Xilinx 的.bit文件、Intel 的.sof（实时调试）或.pof（固化到 Flash）文件。
• 支持多种配置模式：
  • 主动模式：FPGA 主动从外部存储器（如 QSPI Flash）加载配置数据。
  • 被动模式：通过主机（如 MCU）或下载器将数据写入 FPGA。

2. 固化配置

• 将.bit文件转换为适合外部存储器的格式（如 Xilinx 的.mcs文件），实现上电自动加载。

八、硬件编程与调试

1. 下载到 FPGA

• 通过 JTAG 接口（如 Xilinx Platform Cable、Intel USB-Blaster）将编程文件写入 FPGA。
• 工具：Vivado Hardware Manager、Quartus Programmer。

2. JTAG接口详解

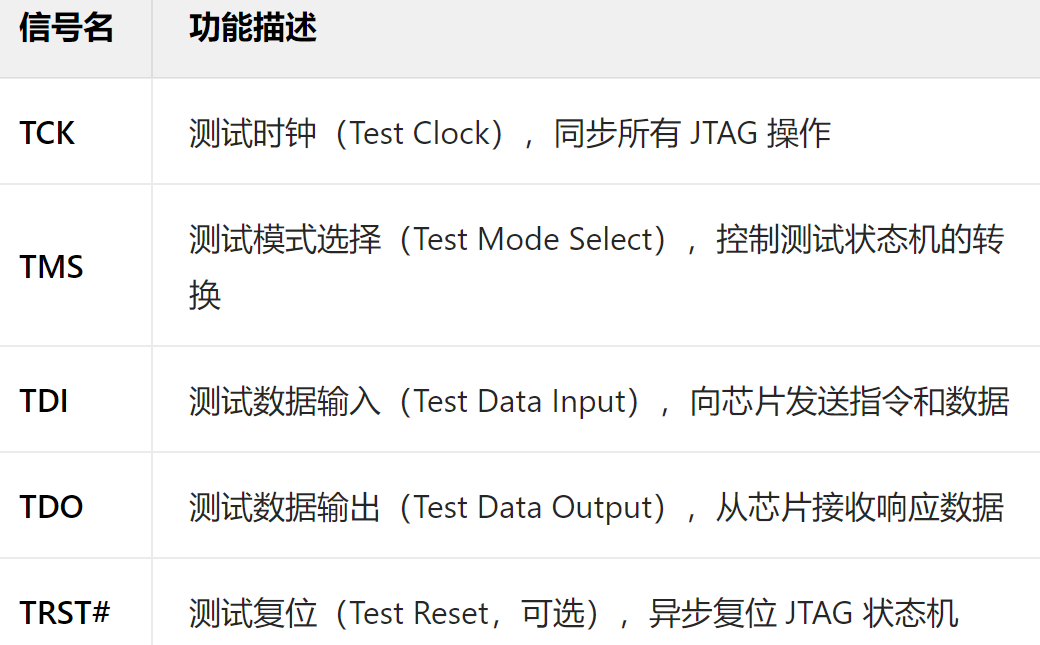

JTAG 接口通常包含以下 5 个基本信号：

JTAG 的工作原理

JTAG 通过一个状态机（TAP，Test Access Port）控制测试流程，主要包含以下组件：

1. 测试访问端口（TAP）控制器：由 TMS 信号驱动，根据 TMS 的时序组合切换不同状态（如 Run-Test/Idle、Select-DR-Scan 等）。

2. 指令寄存器（IR）：存储当前执行的指令（如 BYPASS、EXTEST、SAMPLE/PRELOAD）。

3. 数据寄存器（DR）：包含边界扫描寄存器、IDCODE 寄存器等，用于数据传输。

典型操作流程：

1. 通过 TCK 和 TMS 将指令写入 IR（如选择边界扫描测试）。
2. 将测试数据通过 TDI 写入 DR（如向某个引脚输出高电平）。
3. 执行测试并通过 TDO 读取结果（如检测该引脚实际电平是否正确）。

3. 在线调试

• 逻辑分析仪：使用 Xilinx ChipScope、Intel SignalTap II 等工具捕获 FPGA 内部信号，验证实时行为。
• 串口 / LED 调试：通过 UART 输出状态信息，或利用 LED 指示灯监控关键信号。
• 时序分析：使用工具内置的时序分析器检查时序裕量（Slack），定位时序违规路径。

九、系统集成与验证

1. 联合调试

• 将 FPGA 与周边电路（如 CPU、传感器、存储器）组合，验证整个系统的功能和性能。
• 测试内容：接口兼容性、数据吞吐率、抗干扰能力等。

2. 优化与迭代

• 若发现功能错误或性能不达标，需回溯到设计输入、综合或布局布线阶段调整（如修改代码、优化约束、更换 IP 核）。

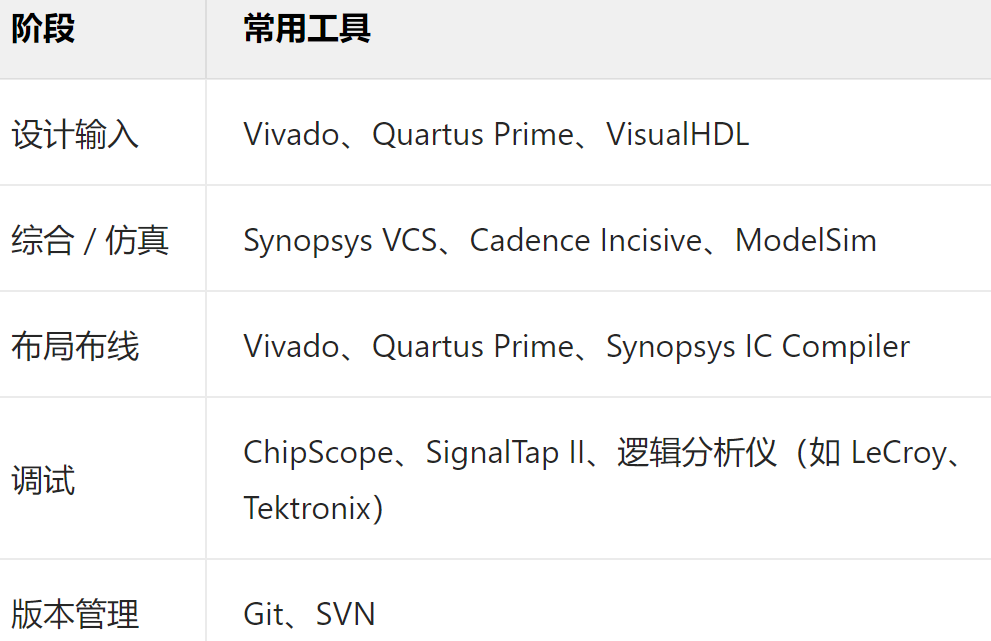

十、开发工具链
