问题：
在实际操作中，若通过高斯掩模与拉普拉斯掩模的卷积来创建拉普拉斯高斯（LoG）滤波器掩模，必须确保高斯函数归一化为 1，且拉普拉斯系数之和为零。这样做是为了避免掩模因直流项产生偏差 —— 直流项会导致零交叉点偏移，使滤波器失去作用。
解答：

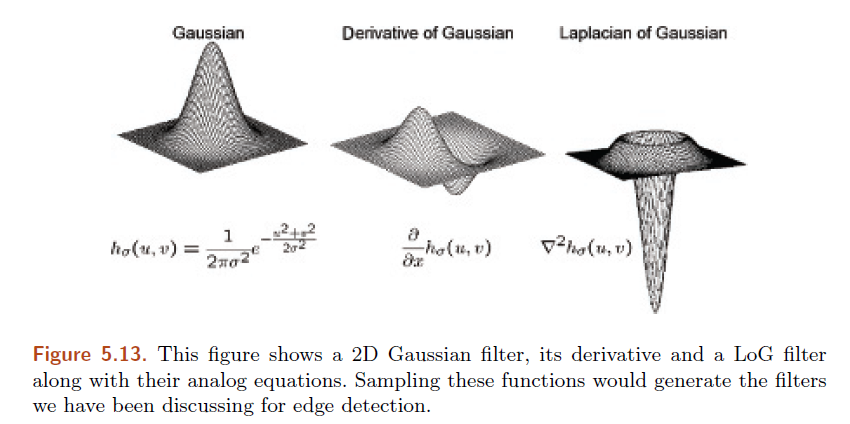

拉普拉斯高斯（LoG）滤波器为：
LoG 滤波器的核心是通过二阶导数的零交叉点定位边缘 。
当时，函数值为零，即零交叉点位于距中心 2σ 处（对应边缘位置）。
常用的两个LoG滤波器模板：
在实际操作中，通过高斯掩模与拉普拉斯掩模卷积构建拉普拉斯高斯（LoG）滤波器时，确保高斯函数归一化且拉普拉斯系数和为零是关键步骤，其背后的原理和作用可从以下三方面深入理解：
一、高斯函数归一化：消除幅度偏差
1. 归一化的定义
高斯函数的数学表达式为：
其中，分母的 2πσ2 是归一化因子，确保二维高斯函数在整个平面上的积分等于 1（即总面积为 1）。若未归一化，高斯函数的幅度会整体偏大或偏小，导致后续与拉普拉斯掩模卷积时引入幅度偏差。
2. 为何必须归一化？
- 避免直流增益：
高斯函数的低频成分（接近直流）对应图像的平坦区域。若高斯掩模未归一化，其直流分量（均值）会偏离理想值，导致卷积后的图像整体亮度偏移（如整体变亮或变暗）。 - 保持边缘响应的准确性：
边缘检测依赖于信号的二阶导数（拉普拉斯算子），若高斯掩模的幅度不准确，会直接导致拉普拉斯卷积结果的幅度失真，进而影响零交叉点的定位精度。- 掩盖真实信号：直流项可能使弱边缘的二阶导数信号被偏移量淹没，导致零交叉点消失或误判。
- 产生虚假边缘：在均匀区域（无真实边缘），直流项可能引发非零响应，形成伪边缘.
二、拉普拉斯系数和为零：抑制直流项干扰
1. 拉普拉斯算子的特性
离散拉普拉斯掩模（如 3×3 模板）的系数设计遵循 “中心像素权重为正，周围像素权重为负，总和为零” 的原则。例如，标准拉普拉斯掩模为：
其系数总和为 0+1+0+1−4+1+0+1+0=0，这意味着拉普拉斯算子对直流信号（恒定灰度区域）响应为零，仅对像素间的灰度变化（边缘或噪声）敏感。
2. 系数和不为零的后果
若拉普拉斯掩模的系数总和不为零（即存在非零直流项），会导致以下问题：
- 平坦区域产生虚假响应：
对均匀灰度区域（如纯色背景），拉普拉斯算子本应输出零，但非零直流项会使输出偏离零值，形成 “伪边缘”。 - 零交叉点偏移：
直流项会使整个 LoG 滤波器的响应整体上移或下移，导致原本位于真实边缘处的零交叉点（即二阶导数过零点）向高灰度或低灰度区域偏移，从而误判边缘位置。
三、直流项如何影响零交叉点？
1. 数学推导
假设 LoG 滤波器的理想输出为 LoG(x,y)=∇2G(x,y)∗f(x,y)，其中 f(x,y) 为输入图像。
若高斯掩模未归一化（设幅度缩放因子为 k），或拉普拉斯掩模存在直流项 d，则实际输出为：
其中，d⋅f 即为直流项干扰。对于阶跃边缘（如 f(x,y) 在边缘两侧为常数 A 和 B），直流项会在边缘两侧产生恒定偏移 dA 和 dB，导致二阶导数过零点（零交叉点）从真实边缘位置向偏移后的信号交点移动。
2. 直观示例
- 理想情况（无直流项）：
边缘两侧信号经 LoG 滤波后呈对称的 “墨西哥帽” 状，零交叉点精确位于边缘中心（图 1a）。 - 存在正直流项：
整体响应上移，零交叉点向低灰度侧偏移（图 1b）。 - 存在负直流项：
整体响应下移，零交叉点向高灰度侧偏移（图 1c）。
四、总结：操作要点与工程意义
归一化与系数和为零的本质目标：
- 确保 LoG 滤波器对直流信号（均匀区域）无响应，仅对高频变化（边缘）敏感。
- 避免因掩模设计缺陷引入系统性偏差，保证零交叉点准确对应真实边缘。
工程实现建议：
- 高斯掩模生成时，需显式计算归一化因子 1/(2πσ2)，或使用已归一化的标准模板。
- 拉普拉斯掩模需手动验证系数总和是否为零，例如通过代码计算
np.sum(laplacian_mask)确保结果为零。
