一、SPI简介

  • SPI（Serial Peripheral Interface）是由Motorola公司开发的一种通用数据总线
  • 四根通信线：SCK（Serial Clock）、MOSI（Master Output Slave Input）、MISO（Master Input Slave Output）、SS（Slave Select）
  • 同步，全双工
  • 支持总线挂载多设备（一主多从）

SCK:提供时钟信号，数据位的输出和输入，都是在SCK的上升沿或下降沿进行的。

MOSI：主机输出从机输入，主机配置为输出。从机配置为输入。

MISO：主机输入从机输出

SS：从机选择线。有几个从机就有几条SS

二、硬件电路

  • 所有SPI设备的SCK、MOSI、MISO分别连在一起
  • 主机另外引出多条SS控制线，分别接到各从机的SS引脚
  • 输出引脚配置为推挽输出，输入引脚配置为浮空或上拉输入

解释：

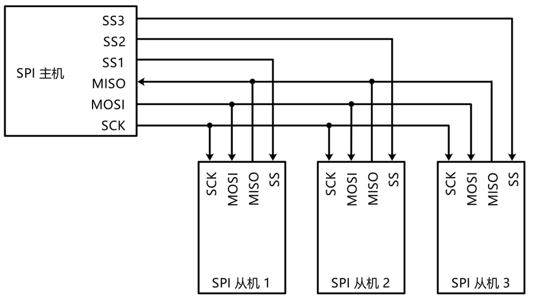

  • 因为有三个从机，所以有三个SS线，一共就是6跟线。因为都是单端型号，所以所有的设备还需要共地。从机没有独立供电的话，主机还需要额外引出电源正极VCC，给从机供电。
  • SS线是低电平有效，同一时间只能置一个SS为低电平，只能选中一个从机，同时未选中的从机的MISO引脚，为高阻态，否则三个输出同时进入主机的输入会产生冲突
  • 对于输出，选择推挽输出，使得上升沿、下降沿非常迅速

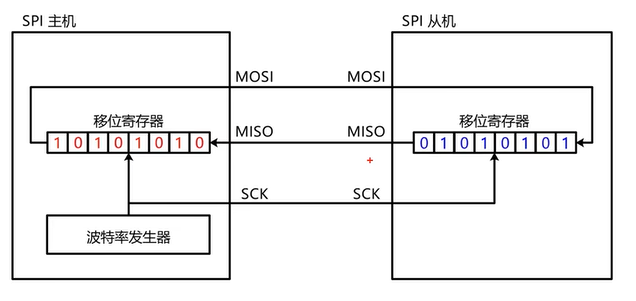

上图是SPI内部移位示意图

步骤：SPI高位先行，每来一个时钟，移位寄存器都会向左进行移位。

假设现在主机要将10101010发给从机，从机要将01010101发给主机。

首先向左移位

 移出去的数据会在输出数据寄存器

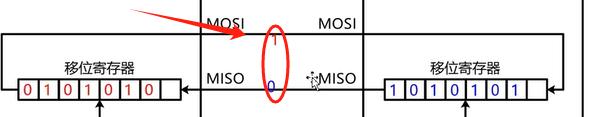

此时MOSI为高电平1，MISO为低电平0。这就是第一个时钟上升沿的结果 。那么在第一个时钟的下降沿，寄存器里的数据被分别采样输入到对应要去的最低位。

这就是第一个时钟结束后的现象。

三、SPI时序基本单元

  • 起始条件：SS从高电平切换到低电平
  • 终止条件：SS从低电平切换到高电平

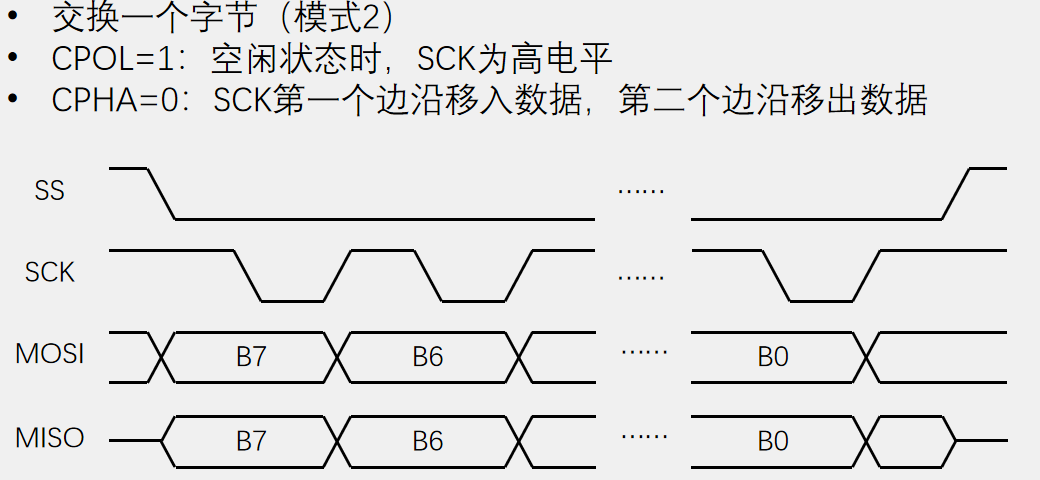

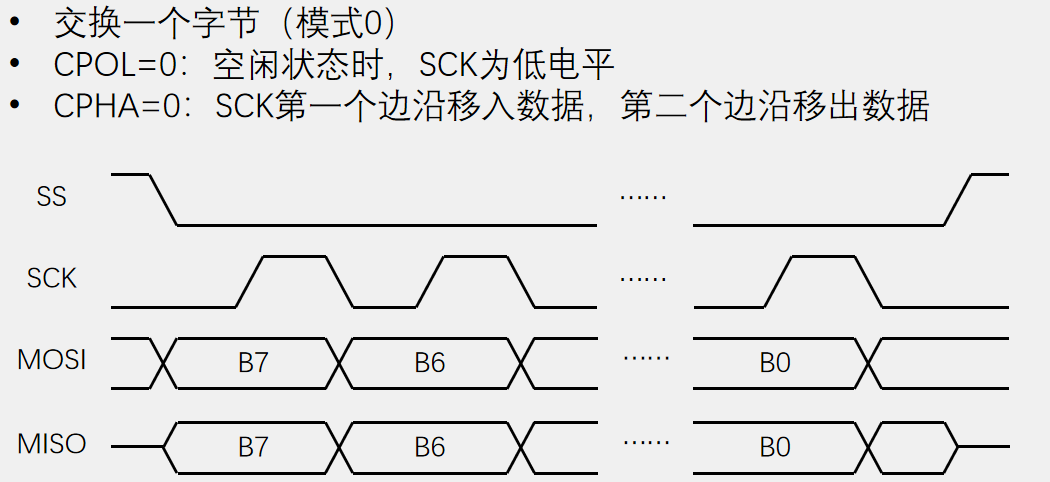

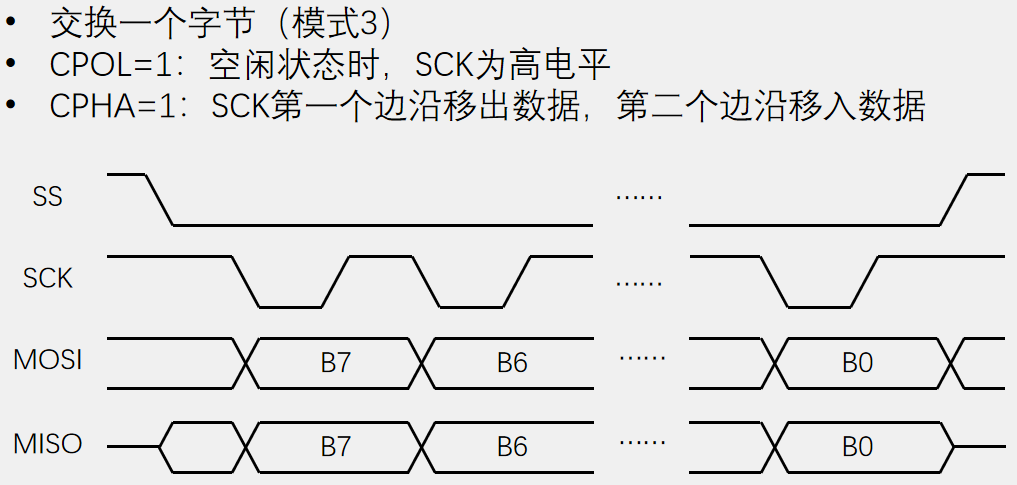

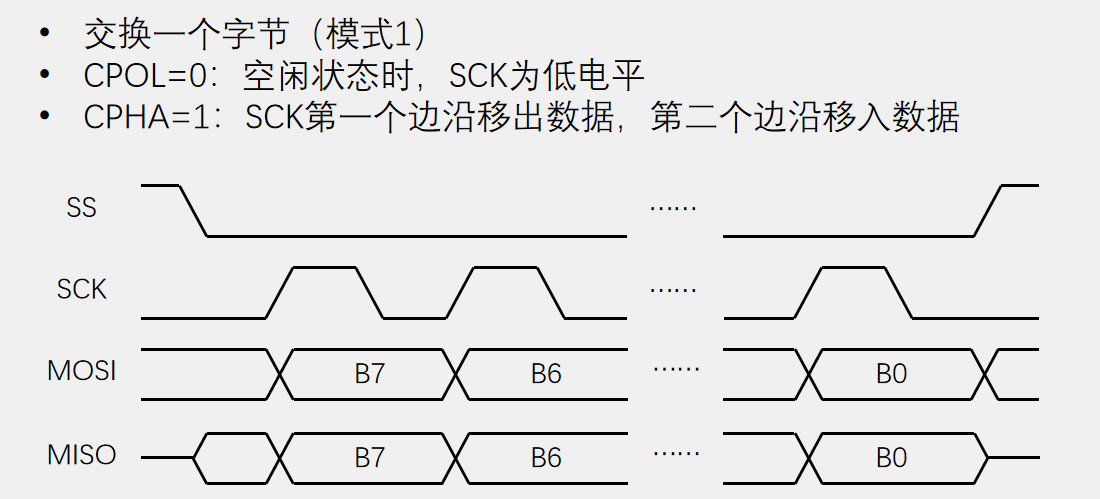

住：这里一共有四种模式，由CPOL和CPHA变换1、0来选择。是为了适配更多的设备而设置的。传输流程看上面的硬件电路部分。

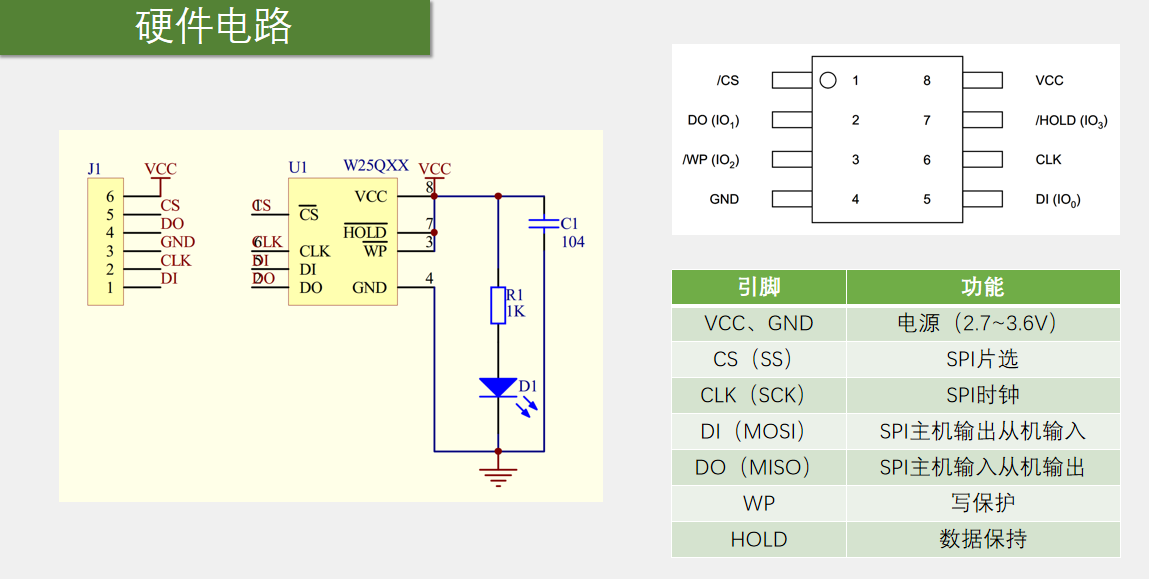

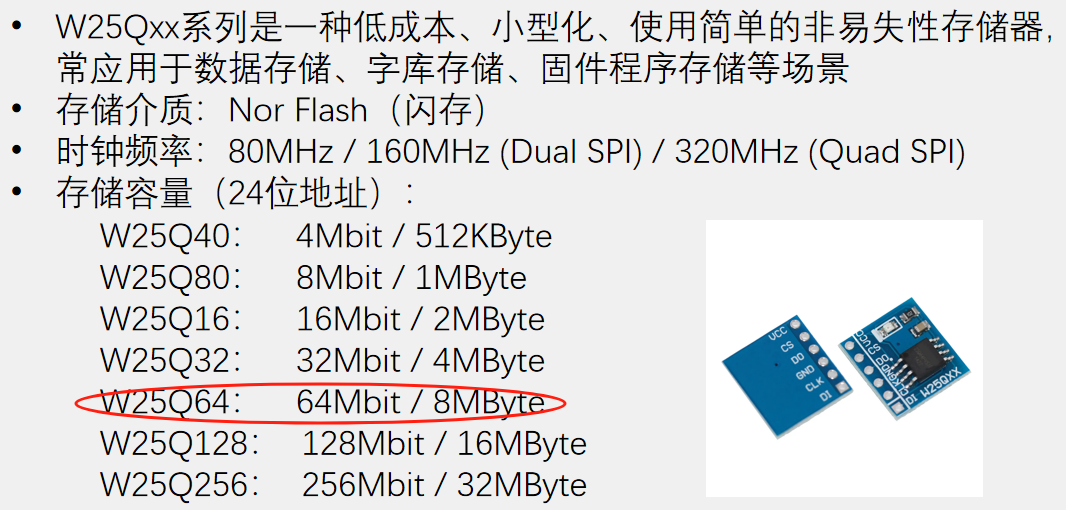

四、W25Q64简介

注：上面有横线的都是低电平有效

电路框图：

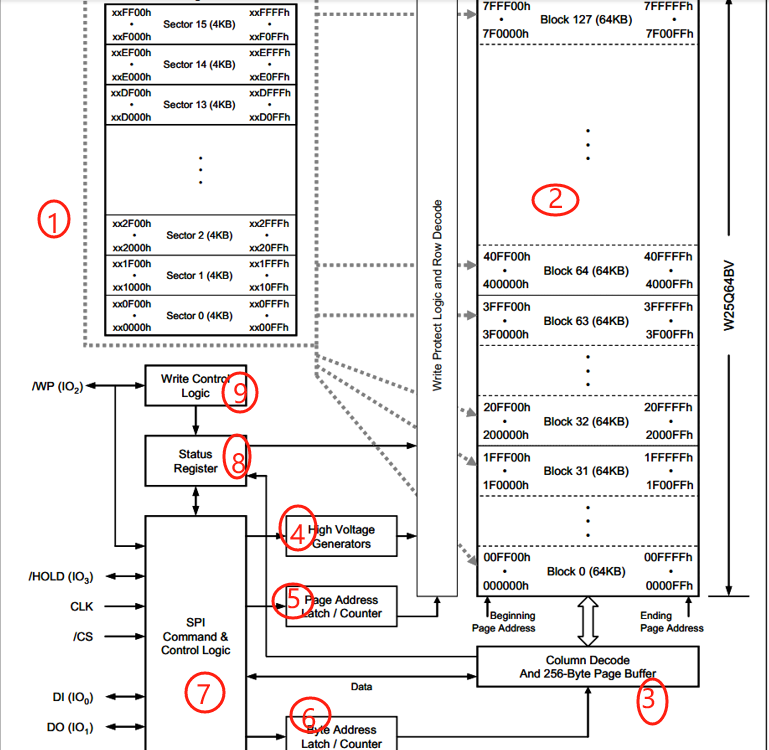

  • （1）和（2）描述的是存储器规划示意图，（2）被划分为若干个块“Block”，其中每一块再划分为若干个扇区（1）“Sector”。对于每个扇区又可以分为很多页  “Page” 。
  • 在（2）里面，以64KB为一个基本单元，分了128块（因为一共8MB)。
  • 在（1）里面，是对于块的更细的划分，以4KB为一份，分了16份。
  • 在写入数据时，还会有个更细的划分Page，256字节为一份。
  • （7）为SPI控制逻辑，接收指令和数据等
  • （8）状态寄存器，表示芯片是否处于忙状态、是否写使能、是否写保护
  • （9）写控制逻辑，配合WP引脚实现硬件写保护
  • （4）高电压生成器，配合Flash编程，Flash要实现掉电不丢失，就需要高电压来刺激。
  • （5）页地址锁存/计数器、（6）字节地址锁存/计数器，用来指定地址，读写操作
  • （3）256字节的RAM存储器，由于SPI写入频率非常高，所有写入数据先到RAM缓存区里，再写入Flash（2）里面。写入时会给状态寄存器（8）的BUSY位置1

五、Flash操作注意事项

写入操作时：

  • 写入操作前，必须先进行写使能
  • 每个数据位只能由1改写为0，不能由0改写为1
  • (由于上一条)写入数据前必须先擦除，擦除后，所有数据位变为1
  • 擦除必须按最小擦除单元进行（一个扇区）
  • 连续写入多字节时，最多写入一页的数据（256字节），超过页尾位置的数据，会回到页首覆盖写入
  • 写入操作结束后（写到RAM），芯片进入忙状态（当前在RAM转Flash，或者在擦除当中），不响应新的读写操作

读取操作时：

  • 直接调用读取时序，无需使能，无需额外操作，没有页的限制，读取操作结束后不会进入忙状态，但不能在忙状态时读取

六、代码部分

MySPI.c

#include "stm32f10x.h"                  // Device header

/*引脚配置层*/

/**
  * 函    数：SPI写SS引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SS的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SS为低电平，当BitValue为1时，需要置SS为高电平
  */
void MySPI_W_SS(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue);		//根据BitValue，设置SS引脚的电平
}

/**
  * 函    数：SPI写SCK引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SCK的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCK为低电平，当BitValue为1时，需要置SCK为高电平
  */
void MySPI_W_SCK(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_5, (BitAction)BitValue);		//根据BitValue，设置SCK引脚的电平
}

/**
  * 函    数：SPI写MOSI引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入MOSI的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置MOSI为低电平，当BitValue为1时，需要置MOSI为高电平
  */
void MySPI_W_MOSI(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA, GPIO_Pin_7, (BitAction)BitValue);		//根据BitValue，设置MOSI引脚的电平，BitValue要实现非0即1的特性
}

/**
  * 函    数：I2C读MISO引脚电平
  * 参    数：无
  * 返 回 值：协议层需要得到的当前MISO的电平，范围0~1
  * 注意事项：此函数需要用户实现内容，当前MISO为低电平时，返回0，当前MISO为高电平时，返回1
  */
uint8_t MySPI_R_MISO(void)
{
	return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);			//读取MISO电平并返回
}

/**
  * 函    数：SPI初始化
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，实现SS、SCK、MOSI和MISO引脚的初始化
  */
void MySPI_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA4、PA5和PA7引脚初始化为推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA6引脚初始化为上拉输入

	/*设置默认电平*/
	MySPI_W_SS(1);											//SS默认高电平
	MySPI_W_SCK(0);											//SCK默认低电平
}

/*协议层*/

/**
  * 函    数：SPI起始
  * 参    数：无
  * 返 回 值：无
  */
void MySPI_Start(void)
{
	MySPI_W_SS(0);				//拉低SS，开始时序
}

/**
  * 函    数：SPI终止
  * 参    数：无
  * 返 回 值：无
  */
void MySPI_Stop(void)
{
	MySPI_W_SS(1);				//拉高SS，终止时序
}

/**
  * 函    数：SPI交换传输一个字节，使用SPI模式0
  * 参    数：ByteSend 要发送的一个字节
  * 返 回 值：接收的一个字节
  */
uint8_t MySPI_SwapByte(uint8_t ByteSend)
{
	uint8_t i, ByteReceive = 0x00;					//定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到

	for (i = 0; i < 8; i ++)						//循环8次，依次交换每一位数据
	{
		/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
		MySPI_W_MOSI(!!(ByteSend & (0x80 >> i)));	//使用掩码的方式取出ByteSend的指定一位数据并写入到MOSI线
		MySPI_W_SCK(1);								//拉高SCK，上升沿移出数据
		if (MySPI_R_MISO()){ByteReceive |= (0x80 >> i);}	//读取MISO数据，并存储到Byte变量
															//当MISO为1时，置变量指定位为1，当MISO为0时，不做处理，指定位为默认的初值0
		MySPI_W_SCK(0);								//拉低SCK，下降沿移入数据
	}

	return ByteReceive;								//返回接收到的一个字节数据
}

W25Q64.c

#include "stm32f10x.h"                  // Device header
#include "MySPI.h"
#include "W25Q64_Ins.h"

/**
  * 函    数：W25Q64初始化
  * 参    数：无
  * 返 回 值：无
  */
void W25Q64_Init(void)
{
	MySPI_Init();					//先初始化底层的SPI
}

/**
  * 函    数：W25Q64读取ID号
  * 参    数：MID 工厂ID，使用输出参数的形式返回
  * 参    数：DID 设备ID，使用输出参数的形式返回
  * 返 回 值：无
  */
void W25Q64_ReadID(uint8_t *MID, uint16_t *DID)
{
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_JEDEC_ID);			//交换发送读取ID的指令
	*MID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//交换接收MID，通过输出参数返回
	*DID = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//交换接收DID高8位
	*DID <<= 8;									//高8位移到高位
	*DID |= MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//或上交换接收DID的低8位，通过输出参数返回
	MySPI_Stop();								//SPI终止
}

/**
  * 函    数：W25Q64写使能
  * 参    数：无
  * 返 回 值：无
  */
void W25Q64_WriteEnable(void)
{
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_WRITE_ENABLE);		//交换发送写使能的指令
	MySPI_Stop();								//SPI终止
}

/**
  * 函    数：W25Q64等待忙
  * 参    数：无
  * 返 回 值：无
  */
void W25Q64_WaitBusy(void)
{
	uint32_t Timeout;
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_READ_STATUS_REGISTER_1);				//交换发送读状态寄存器1的指令
	Timeout = 100000;							//给定超时计数时间
	while ((MySPI_SwapByte(W25Q64_DUMMY_BYTE) & 0x01) == 0x01)	//循环等待忙标志位
	{
		Timeout --;								//等待时，计数值自减
		if (Timeout == 0)						//自减到0后，等待超时
		{
			/*超时的错误处理代码，可以添加到此处*/
			break;								//跳出等待，不等了
		}
	}
	MySPI_Stop();								//SPI终止
}

/**
  * 函    数：W25Q64页编程
  * 参    数：Address 页编程的起始地址，范围：0x000000~0x7FFFFF
  * 参    数：DataArray	用于写入数据的数组
  * 参    数：Count 要写入数据的数量，范围：0~256
  * 返 回 值：无
  * 注意事项：写入的地址范围不能跨页
  */
void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count)
{
	uint16_t i;

	W25Q64_WriteEnable();						//写使能

	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_PAGE_PROGRAM);		//交换发送页编程的指令
	MySPI_SwapByte(Address >> 16);				//交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				//交换发送地址15~8位
	MySPI_SwapByte(Address);					//交换发送地址7~0位
	for (i = 0; i < Count; i ++)				//循环Count次
	{
		MySPI_SwapByte(DataArray[i]);			//依次在起始地址后写入数据
	}
	MySPI_Stop();								//SPI终止

	W25Q64_WaitBusy();							//等待忙
}

/**
  * 函    数：W25Q64扇区擦除（4KB）
  * 参    数：Address 指定扇区的地址，范围：0x000000~0x7FFFFF
  * 返 回 值：无
  */
void W25Q64_SectorErase(uint32_t Address)
{
	W25Q64_WriteEnable();						//写使能

	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_SECTOR_ERASE_4KB);	//交换发送扇区擦除的指令
	MySPI_SwapByte(Address >> 16);				//交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				//交换发送地址15~8位
	MySPI_SwapByte(Address);					//交换发送地址7~0位
	MySPI_Stop();								//SPI终止

	W25Q64_WaitBusy();							//等待忙
}

/**
  * 函    数：W25Q64读取数据
  * 参    数：Address 读取数据的起始地址，范围：0x000000~0x7FFFFF
  * 参    数：DataArray 用于接收读取数据的数组，通过输出参数返回
  * 参    数：Count 要读取数据的数量，范围：0~0x800000
  * 返 回 值：无
  */
void W25Q64_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count)
{
	uint32_t i;
	MySPI_Start();								//SPI起始
	MySPI_SwapByte(W25Q64_READ_DATA);			//交换发送读取数据的指令
	MySPI_SwapByte(Address >> 16);				//交换发送地址23~16位
	MySPI_SwapByte(Address >> 8);				//交换发送地址15~8位
	MySPI_SwapByte(Address);					//交换发送地址7~0位
	for (i = 0; i < Count; i ++)				//循环Count次
	{
		DataArray[i] = MySPI_SwapByte(W25Q64_DUMMY_BYTE);	//依次在起始地址后读取数据
	}
	MySPI_Stop();								//SPI终止
}
