前言

系统设计文档是软件开发过程中至关重要的交付物，它清晰地描述了系统的架构、组件和交互方式。以下是如何创建一份高质量系统设计文档的指南：

一、文档结构

一份完整的系统设计文档通常包含以下部分：

标题页：项目名称、版本、日期、作者。例如：
修订历史：记录文档的变更。例如：
目录：便于导航。例如：
引言：目的、范围、读者对象。例如：
系统概述：高层次描述
设计考虑：假设、约束、依赖
架构设计：系统架构图、组件描述
数据设计：数据模型、存储方案
接口设计：API、用户界面
非功能性需求：性能、安全、可扩展性等
部署方案：环境需求、部署架构
测试策略：测试方法概述
附录：术语表、参考资料

二、关键内容要点

2.1 系统概述

2.1.1 系统要解决的问题

本系统旨在解决 [简要描述核心问题]，当前行业或业务面临的挑战包括：

问题1（如：数据孤岛、低效的人工流程、高延迟响应、安全漏洞等）
问题2（如：缺乏可扩展性、用户体验差、维护成本高等）
问题3（如：多系统集成困难、数据分析能力不足等）

例如，如果设计的是一个电商订单处理系统，问题可能是：

“当前订单处理依赖人工审核，导致高峰期延迟严重，错误率高，且无法实时跟踪库存变化，影响客户体验和运营效率。”

2.1.2 核心功能与价值主张

本系统的主要功能包括：

(1) 核心功能

功能1（如：自动化订单处理）
- 描述：系统自动接收、验证并处理订单，减少人工干预。
- 价值：提高处理速度，降低错误率。
功能2（如：实时库存管理）
- 描述：与仓储系统集成，实时更新库存状态。
- 价值：避免超卖，优化供应链管理。
功能3（如：智能风控与支付审核）
- 描述：基于规则引擎和机器学习检测欺诈交易。
- 价值：降低欺诈风险，提高交易安全性。

(2) 价值主张

业务价值（如：提高订单处理效率30%，减少人工成本20%）
技术价值（如：采用微服务架构，支持高并发和灵活扩展）
用户体验（如：提供实时订单状态跟踪，提升客户满意度）

2.1.3 系统边界（In-Scope & Out-of-Scope）

明确系统的范围有助于避免需求蔓延，并聚焦核心功能。

(1) 包含的内容（In-Scope）
✅ 核心业务流程（如：订单创建、支付处理、库存扣减）
✅ 关键集成点（如：与支付网关、物流系统的API对接）
✅ 数据管理（如：订单数据存储、用户行为日志）
✅ 安全与合规（如：数据加密、GDPR合规性）

(2) 不包含的内容（Out-of-Scope）
❌ 非核心功能（如：用户社交互动、广告推荐系统）
❌ 第三方系统内部逻辑（如：支付网关的具体风控策略）
❌ 超出当前阶段的需求（如：AI驱动的动态定价，可能在未来迭代中实现）

2.1.4 系统关键指标（可选）

性能：支持每秒 X 个并发请求，平均响应时间 < Y ms
可用性：99.9% SLA（全年宕机时间 < 8.76小时）
数据规模：预计日均订单量 10万+，存储 TB级数据

2.1.5 预期用户与利益相关者

最终用户（如：消费者、商家、客服人员）
管理员（如：运营团队、风控审核员）
技术团队（如：开发、运维、测试）

总结：系统概述部分应清晰定义问题、功能、价值、边界，确保所有利益相关者对系统的目标和范围达成一致。

2.2 架构设计

2.2.1 架构图（基于C4模型）

本系统采用分层架构和微服务设计模式，确保高内聚、低耦合。架构图按 C4模型分解如下：

(1) 上下文图（L1 - System Context）

核心系统 与外部依赖的关系：
- 用户（Web/App） → 本系统（订单处理）
- 支付网关（如支付宝、Stripe） ←→ 支付服务
- 库存系统 ←→ 库存管理服务
- 物流系统（如顺丰、FedEx） ←→ 物流调度服务
(2) 容器图（L2 - Containers）
前端：Web（React/Vue）、Mobile（iOS/Android）
API网关（Kong/Spring Cloud Gateway）：路由、认证、限流
微服务集群：
- 订单服务（Order Service）：处理订单生命周期
- 支付服务（Payment Service）：对接第三方支付
- 库存服务（Inventory Service）：实时库存管理
- 物流服务（Shipping Service）：生成运单、跟踪物流
数据存储：
- 关系型数据库（MySQL/PostgreSQL）：订单核心数据
- 缓存（Redis）：热点数据加速
- 消息队列（Kafka/RabbitMQ）：异步解耦

(3) 组件图（L3 - Components）
以 订单服务 为例：

Order Controller：接收HTTP请求
Order Processor：业务逻辑（创建/取消订单）
Payment Client：调用支付服务
Inventory Client：扣减库存
Event Publisher：发送订单事件至消息队列

(4) 类图（L4 - Code）

UML类图 展示关键类关系（如 Order、Payment、Inventory 的关联）

2.2.2 主要组件及职责

组件	职责	技术栈
API网关	路由、认证、日志、限流	Spring Cloud Gateway
订单服务	创建/查询/取消订单，状态机管理	Spring Boot
支付服务	支付处理、退款、对账	对接Stripe/Alipay SDK
库存服务	实时库存扣减、库存预警	Redis + MySQL
物流服务	运单生成、物流状态同步	第三方物流API
消息队列	异步处理订单事件（如支付超时检查）	Kafka
监控告警	指标收集（Prometheus）、日志（ELK）	Grafana + Alertmanager

2.2.3 组件交互方式

(1) 同步交互（HTTP/gRPC）

用户下单流程：

前端 → API网关 → 订单服务（创建订单）
订单服务 → 支付服务（预支付）
支付服务 → 第三方网关（实际扣款）
支付服务 → 订单服务（更新支付状态）

(2) 异步交互（消息队列）

库存扣减与物流触发：

订单服务发布 OrderCreated 事件至Kafka
库存服务消费事件 → 扣减库存
物流服务消费事件 → 生成运单

(3) 数据流

读写分离：
- 写操作 → MySQL（强一致性）
- 读操作 → Redis缓存（高性能）

2.2.4 设计决策与权衡

选择微服务而非单体：
- ✅ 优点：独立扩展、技术异构性
- ❌ 缺点：分布式事务（通过Saga模式补偿）
数据库选型：
- MySQL（订单强一致性） + Redis（库存高频读写）
消息队列选型：
- Kafka（高吞吐） vs RabbitMQ（低延迟）

2.2.5 架构图示例（文字描述）

[用户] → [Web/Mobile] → [API Gateway]
                          ↓
       [Order Service] ←→ [Payment Service]
             ↓
[Kafka] ← OrderCreated → [Inventory Service]
             ↓
          [Shipping Service]

工具推荐：

绘图工具：Draw.io（C4模板）、PlantUML（代码生成UML）
架构决策记录（ADR）：记录技术选型原因

总结：架构设计需明确分层、组件职责、交互方式，并通过可视化工具（如C4/UML）传达设计意图，确保团队理解一致。

2.3 数据设计

2.3.1 数据模型（ER图与类图）

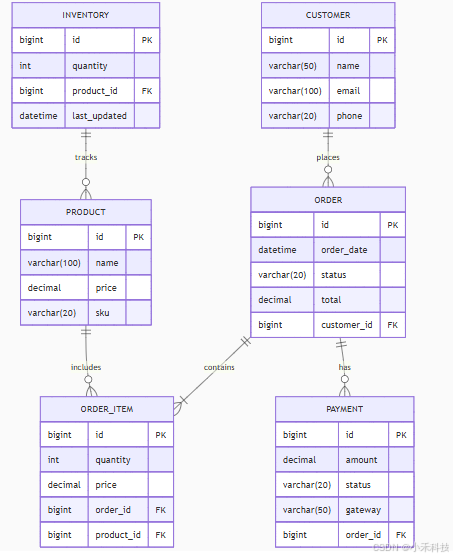

ER图（实体关系图）核心实体
在这里插入图片描述
类图（核心领域模型）

// 领域模型示例代码
public class Order {
    private Long id;
    private Customer customer;
    private List<OrderItem> items;
    private Payment payment;
    private OrderStatus status;
    private LocalDateTime orderDate;
    // getters/setters
}

public class OrderItem {
    private Long id;
    private Product product;
    private int quantity;
    private BigDecimal price;
    // getters/setters
}

public enum OrderStatus {
    CREATED, PAID, SHIPPED, COMPLETED, CANCELLED
}

2.3.2 数据库选型及理由

类型	方案	版本推荐	关键特性
关系型	PostgreSQL	14+	分区表、并行查询、JIT编译
缓存	Redis	6.2+	多线程IO、RedisJSON模块支持
搜索	Elasticsearch	7.x	向量搜索、SQL查询接口
分析	ClickHouse	22.3+	物化视图、实时数据摄入

-- PostgreSQL示例表结构
CREATE TABLE orders (
    id BIGSERIAL PRIMARY KEY,
    customer_id BIGINT REFERENCES customers(id),
    total DECIMAL(10,2),
    status VARCHAR(20),
    created_at TIMESTAMPTZ DEFAULT NOW()
);

-- Redis库存操作示例
Jedis jedis = new Jedis("redis-host");
jedis.set("inventory:1001", "50");
Long remaining = jedis.decr("inventory:1001");

2.3.3 数据流描述

关键数据流

订单创建流:

# 伪代码示例
def create_order(order_data):
    # 1. 写入订单主表
    db.execute("INSERT INTO orders VALUES(...)")

    # 2. 扣减库存（Redis原子操作）
    redis.decr(f"inventory:{product_id}")

    # 3. 发送支付事件
    kafka.produce("payment_events", json.dumps({
        "order_id": order.id,
        "amount": order.total
    }))

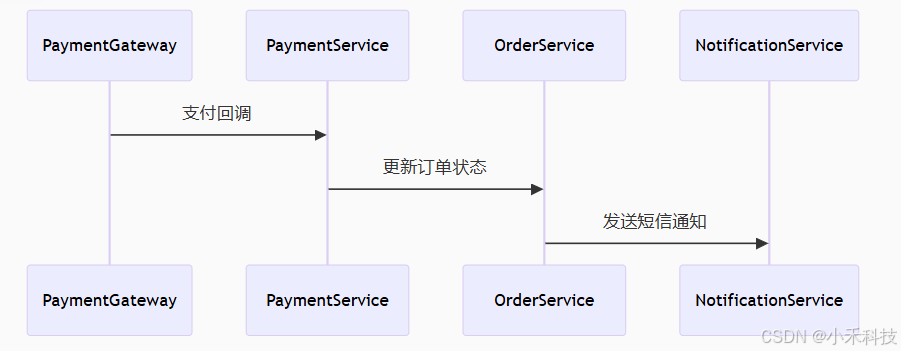

支付状态更新流:

2.3.4 数据量预估与增长策略

容量规划

// 数据量预估模型
const DAILY_ORDERS = 100000; // 日订单量
const ORDER_SIZE_KB = 10;    // 单订单大小

// 年数据量计算
const yearlyDataGB = (DAILY_ORDERS * 365 * ORDER_SIZE_KB) / (1024 * 1024);
console.log(`年数据量: ${yearlyDataGB.toFixed(2)} GB`);
// 输出: 年数据量: 347.85 GB

增长策略

分库分表：

// 订单表按用户ID分片
ShardingKey shardingKey = new ShardingKey(userId % 16);
orderRepository.save(order, shardingKey);

冷热分离：

-- 将3个月前的订单归档
CREATE TABLE orders_archive (LIKE orders);
INSERT INTO orders_archive
SELECT * FROM orders WHERE created_at < NOW() - INTERVAL '3 months';

数据生命周期：
┌─────────────┬──────────────────────┐
│ 数据类型 │ 保留策略 │
├─────────────┼──────────────────────┤
│ 热订单数据 │ PostgreSQL (6个月) │
│ 温订单数据 │ S3 + Athena (2年) │
│ 冷订单数据 │ Glacier (5年) │
└─────────────┴──────────────────────┘
索引优化：

-- 常用查询索引
CREATE INDEX idx_orders_user_status ON orders(customer_id, status);
CREATE INDEX idx_orders_date ON orders(created_at);

关键设计决策

最终一致性：库存扣减采用Redis+异步MySQL更新
读写分离：报表查询走只读副本
数据加密：PCI数据使用Vault加密存储
备份策略：每日全量备份+WAL日志

通过以上设计，系统可支持：

1000+ TPS的订单创建
毫秒级库存查询
线性扩展的存储能力

2.4 接口设计

2.4.1 API规范

RESTful API 设计

### 创建订单
POST /api/v1/orders HTTP/1.1
Content-Type: application/json
Authorization: Bearer {token}

{
  "items": [
    {
      "product_id": "1001",
      "quantity": 2
    }
  ],
  "shipping_address": "123 Main St"
}

### 查询订单
GET /api/v1/orders/{order_id} HTTP/1.1
Accept: application/json

GraphQL 示例

query GetOrder($id: ID!) {
  order(id: $id) {
    id
    status
    items {
      product {
        name
        price
      }
      quantity
    }
  }
}

mutation CreateOrder($input: OrderInput!) {
  createOrder(input: $input) {
    id
    status
  }
}

2.4.2 接口协议和数据格式

协议类型	内容格式	编码	使用场景
HTTPS	JSON	UTF-8	主要业务接口
WebSocket	Protocol Buffers	Binary	实时通知
gRPC	Protobuf	Binary	服务间通信

JSON Schema 示例:

{
  "$schema": "http://json-schema.org/draft-07/schema#",
  "type": "object",
  "properties": {
    "order_id": {
      "type": "string",
      "format": "uuid"
    },
    "status": {
      "type": "string",
      "enum": ["CREATED", "PAID", "SHIPPED"]
    }
  },
  "required": ["order_id", "status"]
}

2.4.3 错误处理机制

标准错误响应

{
  "error": {
    "code": "INVALID_PAYMENT",
    "message": "支付金额不匹配",
    "details": {
      "expected": 100.00,
      "actual": 95.50
    },
    "trace_id": "abc123-xzy456"
  }
}

HTTP状态码映射

错误类型	状态码	错误码示例
客户端错误	400	VALIDATION_ERROR
未授权	401	AUTH_REQUIRED
禁止访问	403	PERMISSION_DENIED
资源不存在	404	ORDER_NOT_FOUND
服务端错误	500	INTERNAL_ERROR

2.4.4 版本控制策略

版本管理方式

URI版本控制:

/api/v1/orders
/api/v2/orders

请求头版本控制:

GET /api/orders HTTP/1.1
Accept: application/vnd.company.api+json;version=2

语义化版本规则:

MAJOR: 不兼容的API修改
MINOR: 向后兼容的功能新增
PATCH: 向后兼容的问题修正

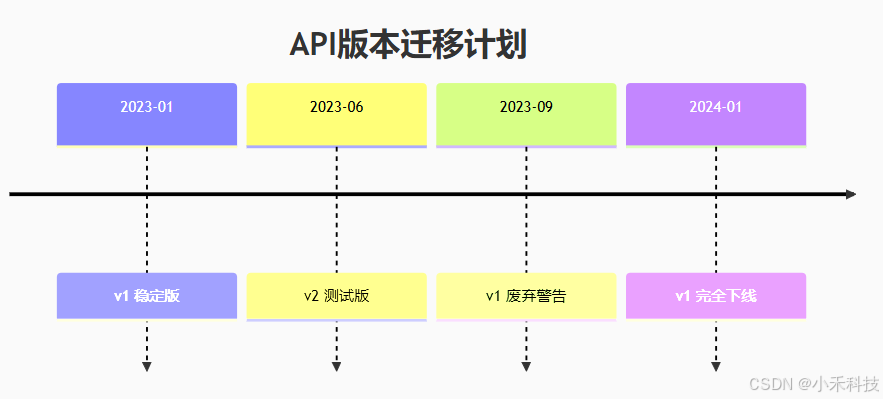

版本过渡方案

在这里插入图片描述
接口变更日志示例

[2.1.0] - 2023-05-15

Added

订单新增estimated_delivery_time字段

Deprecated

v1版本将于2023-12-31停止维护

最佳实践

使用Swagger/OpenAPI进行接口文档化
为所有接口编写自动化测试用例
重大变更提供至少6个月的过渡期
监控接口弃用情况，及时通知调用方

三、最佳实践

明确受众：技术团队、产品经理、运维人员可能有不同需求
保持简洁：避免过度详细，聚焦关键决策
使用可视化：一图胜千言，合理使用图表
记录决策：说明为什么选择特定方案
版本控制：与代码一样管理文档版本
保持更新：设计变更时同步更新文档
评审流程：让相关方评审设计文档

四、工具推荐

绘图工具：Draw.io、Lucidchart、PlantUML
文档工具：Confluence、Markdown、Google Docs
架构工具：C4 Model、ArchiMate
版本控制：Git、GitHub/GitLab

五、常见错误避免

过于技术性或过于抽象
忽略非功能性需求
不考虑可扩展性和维护性
不记录设计决策的原因
缺乏实际约束考虑（如预算、时间）
