前言
从cornerstoneTools BaseTool派生VolumeShiftColorTool，实现鼠标键按下并移动时，对3D窗口的preset进行偏移，达到三维调窗的目的。
演示视频中绑定鼠标右键进行调窗，和其他工具一样，也可以绑定左键，中键。

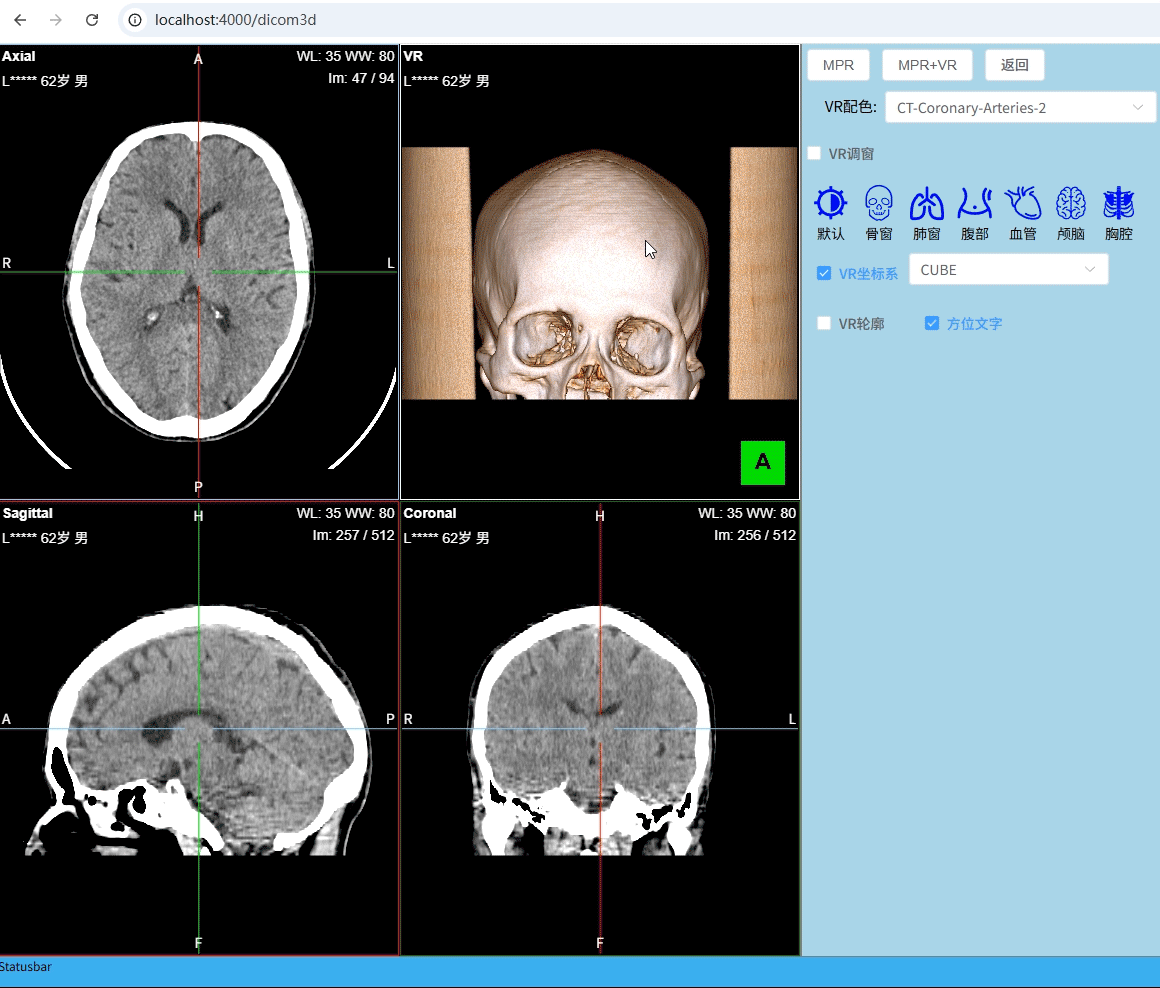

效果如下：
一、三维调窗原理
观察cornerstonejs中 viewport preset 数据结构：
源码位置：packages\core\src\constants\viewportPresets.ts
const presets: ViewportPreset[] = [
{
name: 'CT-AAA',
gradientOpacity: '4 0 1 255 1',
specularPower: '10',
scalarOpacity:
'12 -3024 0 143.556 0 166.222 0.686275 214.389 0.696078 419.736 0.833333 3071 0.803922',
specular: '0.2',
shade: '1',
ambient: '0.1',
colorTransfer:
'24 -3024 0 0 0 143.556 0.615686 0.356863 0.184314 166.222 0.882353 0.603922 0.290196 214.389 1 1 1 419.736 1 0.937033 0.954531 3071 0.827451 0.658824 1',
diffuse: '0.9',
interpolation: '1',
},
...
]
我们关心两个数据
- scalarOpacity：图像灰度值映射不透明度
值为字符串，以空格为分隔符：
第一个数据(12)表示有效映射数据个数，即第二个数据(-3024)到最后一个数据(0.803922)的个数。从第二个数据~最后一个数据，每两个数据为一组映射，如第一组[-3024 0]，表示像素值为-3024时对应的不透明度为0。第一个数据为12，计算可知有6组映射。 - colorTransfer：图像灰度值映射RGB值
值为字符串，以空格为分隔符：
第一个数据(24)表示有效映射数据个数，即第二个数据(-3024)到最后一个数据(1)的个数。从第二个数据~最后一个数据，每四个数据为一组映射，如第一组：[-3024 0 0 0]，表示像素值为-3024时对应的RGB值 为(0,0,0)。此处为归一化的RGB值，乘255可得RGB值。第一个数据为24，计算可知有6组映射。
实现三维调窗的方法：在鼠标按下并移动时，修改preset中scalarOpacity和colorTransfer中每组映射中的第一个值，即图像灰度值，再把修改后的preset值设置到vieport即可实现。
_shiftVRColor(viewport, preset, pos) {
const volumeActor = viewport.getDefaultActor().actor;
// 字符串以空格为分割符转为数值数组
const color = preset.colorTransfer.split(" ").map(Number);
// 偏移数据
for (let i = 1; i < color.length; i += 4) {
color[i] = color[i] + pos;
}
// 字符串以空格为分割符转为数值数组
const opacity = preset.scalarOpacity.split(" ").map(Number);
// 偏移数据
for (let i = 1; i < opacity.length; i += 2) {
opacity[i] = opacity[i] + pos;
}
// 生成新的preset
const newPreset = { ...preset };
newPreset.colorTransfer = color.join(" ");
newPreset.scalarOpacity = opacity.join(" ");
// 记录偏移
preset.shiftPos = pos;
// 应用新的preset
csUtils.applyPreset(volumeActor, newPreset);
viewport.render();
}
二、自定义三维调窗工具
新建VolumeShiftColorTool.js
参考WindowLevelTool，从BaseTool派生，重写mouseDragCallback。在mouseDragCallback中调用上一节的_shiftVRColor函数
源码位置：packages\tools\src\tools\WindowLevelTool.ts
import {
getEnabledElement,
utilities as csUtils,
VolumeViewport3D
} from "@cornerstonejs/core";
import * as cornerstoneTools from "@cornerstonejs/tools";
const { BaseTool } = cornerstoneTools;
export default class VolumeShiftColorTool extends BaseTool {
static toolName;
constructor(
toolProps = {},
defaultToolProps = {
supportedInteractionTypes: ["Mouse", "Touch"]
}
) {
super(toolProps, defaultToolProps);
}
touchDragCallback(evt) {
this.mouseDragCallback(evt);
}
mouseDragCallback(evt) {
const { element, deltaPoints } = evt.detail;
const enabledElement = getEnabledElement(element);
const { viewport } = enabledElement;
if (viewport instanceof VolumeViewport3D) {
const { preset } = viewport.getProperties();
let shiftPos = preset.shiftPos || 0;
// 鼠标上下移动
const yDelta = deltaPoints.canvas[1];
shiftPos += yDelta;
this._shiftVRColor(viewport, preset, shiftPos);
}
}
_shiftVRColor(viewport, preset, pos) {
const volumeActor = viewport.getDefaultActor().actor;
const color = preset.colorTransfer.split(" ").map(Number);
for (let i = 1; i < color.length; i += 4) {
color[i] = color[i] + pos;
}
const opacity = preset.scalarOpacity.split(" ").map(Number);
for (let i = 1; i < opacity.length; i += 2) {
opacity[i] = opacity[i] + pos;
}
const newPreset = { ...preset };
newPreset.colorTransfer = color.join(" ");
newPreset.scalarOpacity = opacity.join(" ");
preset.shiftPos = pos;
csUtils.applyPreset(volumeActor, newPreset);
viewport.render();
}
}
VolumeShiftColorTool.toolName = "VolumeShiftColor";
三、调用流程
1. 修改mprvr.js
- 导入、添加VolumeShiftColorTool
- 添加函数enableVolumeShiftColor，切换ZoomTool和VolumeShiftColorTool绑定鼠标右键
import VolumeShiftColorTool from "./VolumeShiftColorTool";
export default class MPR {
constructor(params) {
this.toolGroup = null;
this.vrToolGroup = null;
this.renderingEngine = null;
this.registered = false;
...
this.init(params);
}
init(config = {}) {
const { elAxial, elSagittal, elCoronal, elVR } = config;
cornerstoneTools.addTool(CrosshairsTool);
...
this.vrToolGroup = ToolGroupManager.getToolGroup(vrToolGroupId);
cornerstoneTools.addTool(VolumeShiftColorTool);
if (!this.vrToolGroup) {
...
this.vrToolGroup.addTool(VolumeShiftColorTool.toolName);
}
}
enableVolumeShiftColor(enable) {
if (enable) {
this.vrToolGroup.setToolDisabled(ZoomTool.toolName);
this.vrToolGroup.setToolActive(VolumeShiftColorTool.toolName, {
bindings: [
{
mouseButton: MouseBindings.Secondary // Right Click
}
]
});
} else {
this.vrToolGroup.setToolDisabled(VolumeShiftColorTool.toolName);
this.vrToolGroup.setToolActive(ZoomTool.toolName, {
bindings: [
{
mouseButton: MouseBindings.Secondary // Right Click
}
]
});
}
}
}
2. 修改DispalyerArea3D.vue
const enableVRShiftColor = enable => {
theMPR.enableVolumeShiftColor(enable);
};
defineExpose({
...
enableVRShiftColor
});
3. view3d.vue
响应工具栏enableVRShift事件
async function OnToolbarAction(action) {
switch (action.name) {
...
case "enableVRShift":
displayArea.value.enableVRShiftColor(action.value);
break;
default:
break;
}
}
4. Toolbar3D.vue
添加“VR调窗” el-checkbox, 绑定变量enableVRShift
const enableVRShift = ref(false);
watch(enableVRShift, (newValue) => {
emit("action", { name: "enableVRShift", value: newValue });
});
<template>
<div class="toolbar">
...
<div class="toolbar-row">
<el-checkbox v-model="enableVRShift" label="VR调窗" size="large" />
</div>
...
</div>
</template>
总结
- 讲解三维调窗原理
- 自定义工具流程
