LVS+keepalived高可用群集

发布于：2025-05-30 ⋅ 阅读:(24) ⋅ 点赞:(0)

一. Keepalived 双机热备基础知识

Keepalived 起初是专门针对 LVS 设计的一款强大的辅助工具，主要用来提供故障切换(Failover)和健康检査(Health Checking)功能--判断 LVS 负载调度器、节点服务器的可用性，当 master 主机出现故障及时切换到 backup节点保证业务正常,当 master 故障主机恢复后将其重新加入群集并且业务重新切换回 master 节点。

1. Keepalived 概述及安装

Keepalived 的官方网站位于 http://www.keepalived.org/，将以 YUM方式讲解 Keepalived 的安装、配置和使用过程。在非 LVS 群集环境中使用时，Keepalived 也可以作为热备软件使用。

2. Keepalived 的热备方式

Keepalived 采用 VRRP(Virtual Router Redundancy Protocol,虚拟路由冗余协议)热备份协议,以软件的方式实现Linux 服务器的多机热备功能。VRRP是针对路由器的一种备份解决方案--由多台路由器组成一个热备组,通过共用的虚拟IP地址对外提供服务;每个热备组内同一时刻只有一台主路由器提供服务，其他路由器处于冗余状态。若当前在线的路由器失效，则其他路由器会自动接替(优先级决定接替顺序)虚拟IP地址，以继续提供服务。

热备组内的每台路由器都可能成为主路由器，虚拟路由器的IP地址(VIP)可以在热备组内的路由器之间进行转移，所以也称为漂移IP地址。使用Keepalived 时,漂移地址的实现不需要手动建立虚接口配置文件(如 ens160:0),而是由 Keepalived 根据配置文件自动管理。

操作系统 IP 服务
0penEuler24 192.168.10.101 Keepalived/nginx
0penEuler24 192.168.10.102 Keepalived/nginx

3. Keepalived 的安装与服务控制

安装Keepalived

在0penEuler24系统中，使用DNF方式安装keepalived.x86642.2.8-1.oe2403spl,会自动安装 Keepalived 所需的软件包。除此之外，在 LVS群集环境中应用时，也需要用到 ipvsadm 管理工具。

二. 使用 Keepalived 实现双机热备

基于 VRRP 的热备方式，Keepalived 可以用作服务器的故障切换，每个热备组可以有 多台服务器--当然，最常用的就是双机热备了。在这种双机热备方案中，故障切换主要针对虚拟IP地址的漂移来实现，因此能够适用于各种应用服务器(不管是 Web、FTP、Mail，还是 SSH、DNS......)

简单的案例来说明 Keepalived 双机热备的配置方法。其中，主、备服务器的 IP 地址分别为 192.168.10.101和 192.168.10.102，基于漂移地址 192.168.10.100 提供 Web 服务

1. 主服务器的配置

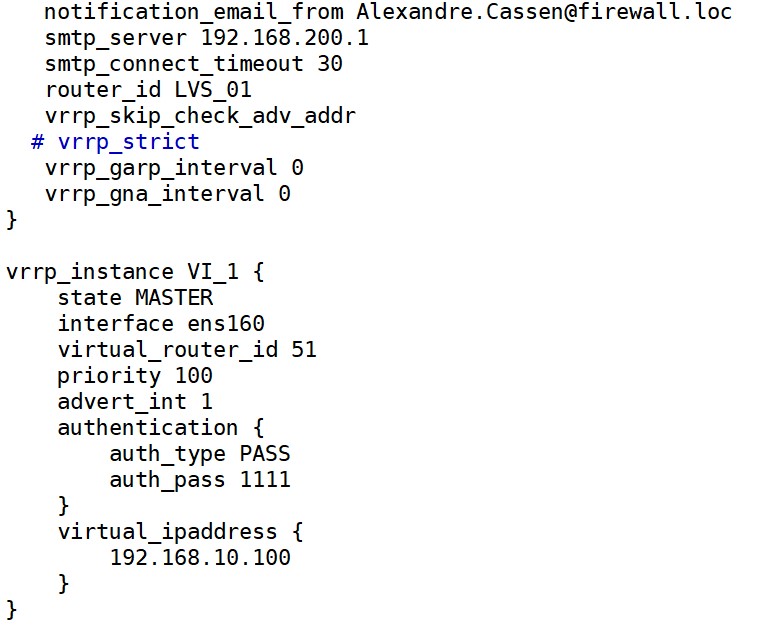

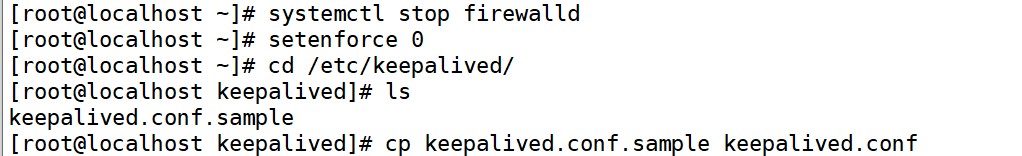

Keepalived 服务的配置目录位于/etc/keepalived/。其中keepalived.conf 是主配置文件。

解释：

  • router_id HA_TEST_RI：本路由器(服务器)的名称
  • vrrp_instance VI_1：定义 VRRP 热备实例
  • state MASTER：热备状态,MASTER 表示主服务器
  • interface ens160：承载 VIP 地址的物理接口
  • virtual_router_id 1：虚拟路由器的 ID号,每个热备组保持一致
  • priority 100：优先级,数值越大优先级越高
  • advert_int 1：通告间隔秒数(心跳频率)
  • authentication：认证信息,每个热备组保持一致
  • auth_type PASS：认证类型
  • auth_pass 1111：密码字串
  • virtual_ipaddress：指定漂移地址(VIP),可以有多个

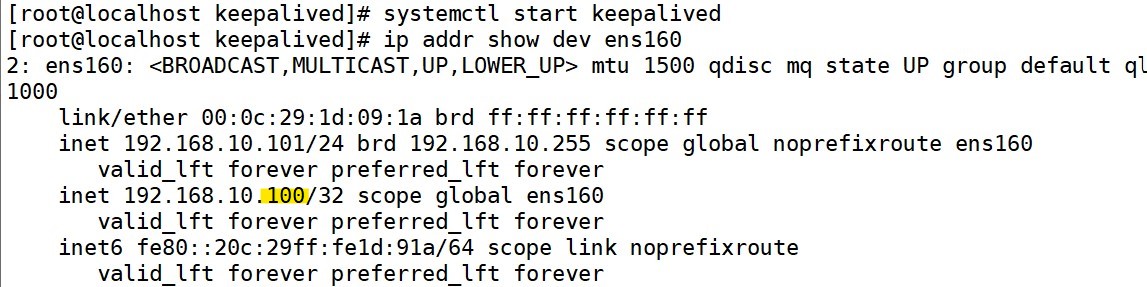

确认上述配置无误，然后启动 Keepalived 服务。实际状态为 MASTER 的主服务器将为 ens160接口自动添加 VIP 地址，通过 ip 命令可以査看。注意:ifconfig 命令看不到。

2. 备用服务器的配置

在同一个 Keepalived 热备组内，所有服务器的 Keepalived 配置文件基本相同，包括虚拟路由器的 ID 号、认证信息、漂移地址、心跳频率等。不同之处主要在于路由器名称、热备状态、优先级。

  • 路由器名称(router_id):建议为每个参与热备的服务器指定不同的名称。
  • 热备状态(state):至少应有一台主服务器，将状态设为MASTER;可以有多台备用的服务器，将状态设为BACKUP。
  • 优先级(priority):数值越大则取得 VIP 控制权的优先级越高，因此主服务器的优先级应设为最高;其他备用服务器的优先级可依次递减,但不要相同,以免在争夺 VIP 控制权时发生冲突。

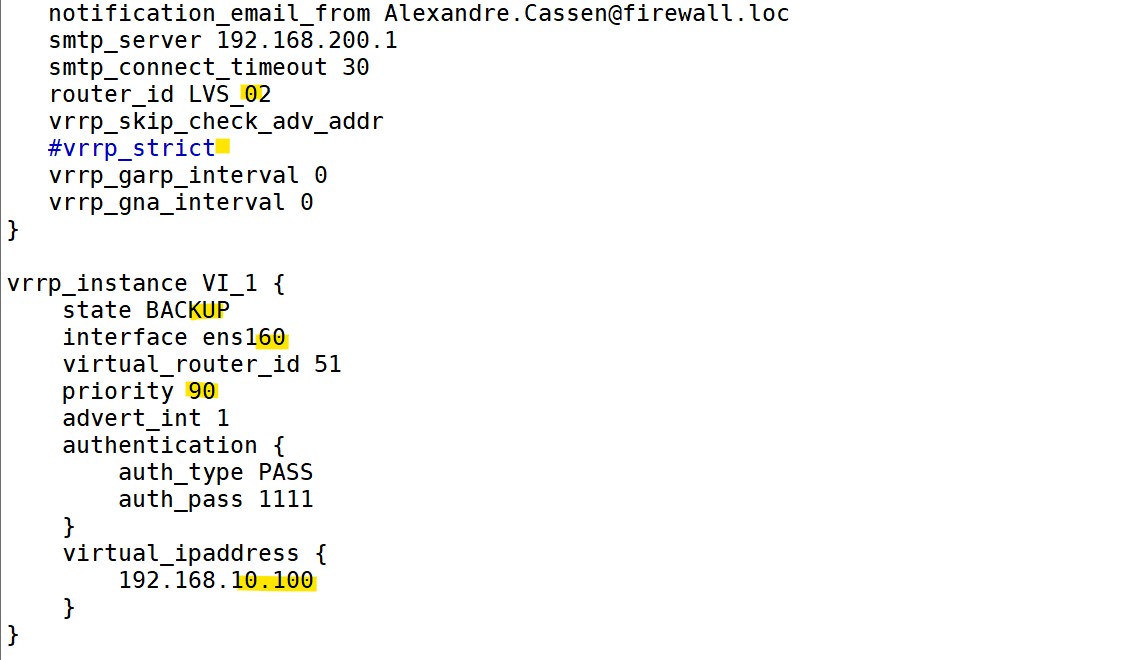

配置备用服务器(可以有多台)时，可以参考主服务器的keepalived.conf配置文件内容，只需修改路由器名称、热备状态、优先级。

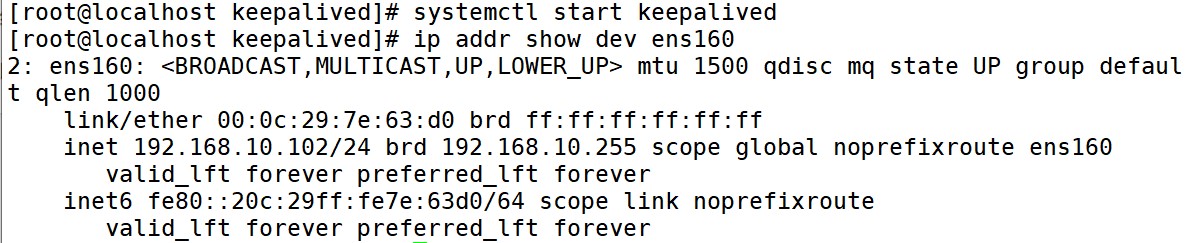

确认配置无误，一样需要启动Keepalived 服务。此时主服务器仍然在线，VIP 地址实际上仍然由主服务器控制，其他服务器处于备用状态。因此，在备用服务器中将不会为 ens160 接口添加 VIP 地址。

3. 测试双机热备功能

Keepalived 的日志消息保存在/var/log/messages 文件中，在测试主、备故障自动切换功能时，可以跟踪此日志文件来观察热备状态的变化。以针对连通性和Web 服务的测试为例

(1) 连通性测试

在客户机中执行“ping  192.168.10.100”命令，能够正常、持续 ping 通，根据以下操作继续观察测试结果。

停止启用主服务器的 Keepalived 服务，发现 ping 测试只中断了 1或 2个包或者一个包都不断，一直通说明其他服务器直接替VIP地址，并及时响应

重新启动主服务器的keepalived 服务，主服务会夺回VIP地址的控制权

(2) Web 访问测试

在 keepalived 运行的主机上启动 nginx 服务并写入不通的测试页面内容

keepalived01

keepalived02

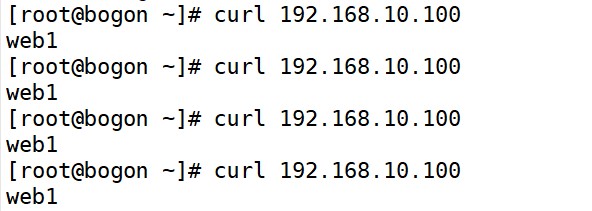

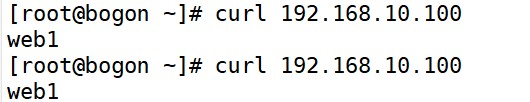

在客户机中访问 curl 192.168.10.100,将看到由主服务器 192.168.10.101提供的网页文档。

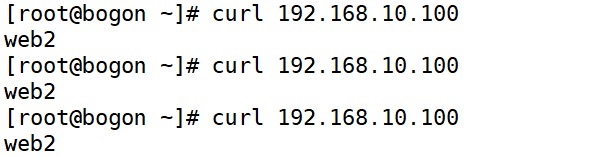

① 停止启用主服务器的 Keepalived 服务，再次访问上述 Web 服务，将看到由备用服务
器 192.168.10.102 提供的网页文档，说明 VIP 地址已切换至备用服务器。②) 重新启用主服务器的 Keepalived 服务，再次访问上述 Web 服务，将看到重新由主服务器 192.168.10.101 提供的网页文档，说明主服务器已重新夺取 VIP 地址。

(3) 查看日志记录在执行主、备服务器故障切换的过程中，分别观察各自的/var/log/messages 日志文件，可以看到 MASTER、SLAVE 状态的迁移记录。① 主服务器中，Keepalived 服务状态先变为“stop”，移除 VIP 地址，恢复后重新变为 MASTER。② 备用服务器中，状态切换MASTER，待主服务器恢复后再交回控制权

通过上述测试过程，可以发现双机热备已经正常。客户机只要通过VIP地址就可以访问服务器所提供的 Web 等应用。其中，任何一台服务器失效，另一台服务器将会立即接替服务，从而实现高可用性。实际应用时，注意主、备服务器所提供的 Web 服务内容要保持一致。

三. 使用Keepalived 实现双机热备

Keepalived 的设计目标是构建高可用的 LVS 负载均衡群集，可以调用ipvsadm 工具来创建虚拟服务器、管理服务器池，而不仅仅用作双机热备。使用Keepalived 构建 LVS 群集更加简便易用，主要优势体现在:对 LVS 负载调度器实现热备切换，提高可用性;对服务器池中的节点进行健康检查，自动移除失效节点，恢复后再重新加入。在基于 LVS+Keepalived 实现的 LVS 群集结构中，至少包括两台热备的负载调度器，三台以上的节点服务器。本节将以 DR 模式的 LVS 群集为基础，增加一台从负载调度器，使用 Keepalived 来实现主、从调度器的热备，从而构建兼有负载均衡、高可用两种能力的 LVS 网站群集平台

使用 Keepalived 构建 LVS 群集时，也需要用到 ipvsadm 管理工具。但大部分工作会由Keepalived 自动完成，不需要手动执行 ipvsadm(除了查看和监控群集以外)。

资源列表：

操作系统 IP 服务
0penEuler 192.168.10.101 Keepalived/ipvsadm
0penEuler 192.168.10.102 Keepalived/ipvsadm
0penEuler 192.168.10.103 http
0penEuler 192.168.10.104 http
0penEuler 192.168.10.105

先配置两台http网站服务

http1

[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
[root@localhost ~]# dnf -y install httpd
[root@localhost ~]# echo "web1">/var/www/html/index.html
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd

http2

[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
[root@localhost ~]# dnf -y install httpd
[root@localhost ~]# echo "web2">/var/www/html/index.html
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd

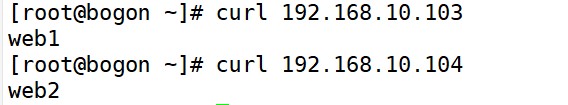

测试一下

配置 keepalived01

[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
[root@localhost ~]# dnf -y install keepalived
[root@localhost ~]# dnf -y install keepalived ipvsadm
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf.sample keepalived.conf
[root@localhost keepalived]# vim keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_01
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state MASTER
    interface ens160
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.172
    }
}

virtual_server 192.168.10.172 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

    real_server 192.168.10.103 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.104 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
}

[root@localhost keepalived]# systemctl start keepalived
  • virtual _server 192.168.10.100 80： 虚拟服务器地址(VIP)、端口
  • delay_loop 15：健康检查的间隔时间(秒)
  • lb_algo rr：轮询(rr)调度算法
  • lb_kind DR：直接路由(DR)群集工作模式
  • #persistence 60：连接保持时间(秒),若启用请去掉#号
  • protocol TCP：应用服务采用的是 TCP 协议
  • real_server 192.168.10.103 80：第一个 Web 节点的地址、端口
  • weight 1：节点的权重
  • TCP_CHECK {：健康检查方式
  • connect_port 80：检查的目标端口
  • connect_timeout 3：连接超时(秒)
  • nb_get_retry 3：重试次数
  • delay_before_retry 4：重试间隔(秒)

 keepalived02

[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# setenforce 0
[root@localhost ~]# dnf -y install keepalived
[root@localhost ~]# dnf -y install keepalived ipvsadm
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf.sample keepalived.conf
[root@localhost keepalived]# vim keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_02
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens160
    virtual_router_id 51
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.172
    }
}

virtual_server 192.168.10.172 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

    real_server 192.168.10.103 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.104 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
}

[root@localhost keepalived]# systemctl start keepalived

http1、2都是一样的

[root@localhost ~]# ip addr add 192.168.10.172/32 dev lo label lo:0
[root@localhost ~]# nmcli c reload
[root@localhost ~]# nmcli c up lo
[root@localhost ~]# ip a
[root@localhost ~]# ip route add local 192.168.10.172/32 dev lo

可用可不用 静态路由
[root@localhost ~]# route add -host 192.168.10.172 dev lo
[root@localhost ~]# vim /etc/sysctl.conf
添加
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@localhost ~]# sysctl -p

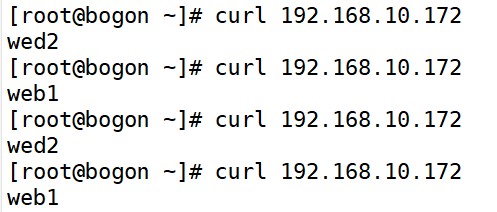

测试

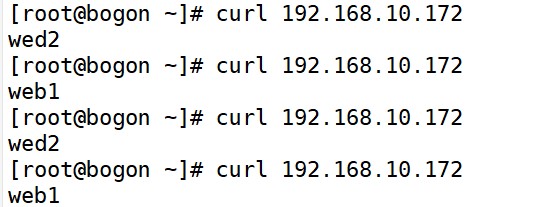

关闭一台keepalived再次测试  交替出现成功
