引言：为什么需要分布式图集管理？

在现代Web图形应用中，纹理图集（Texture Atlas）技术是优化渲染性能的关键手段。传统的图集制作流程通常需要美术人员使用专业工具（如TexturePacker）离线制作，这种模式在面对用户生成内容（UGC）场景时显得力不从心。本文将详细介绍一套基于Web技术的分布式图集管理系统解决方案。

一、系统架构全景

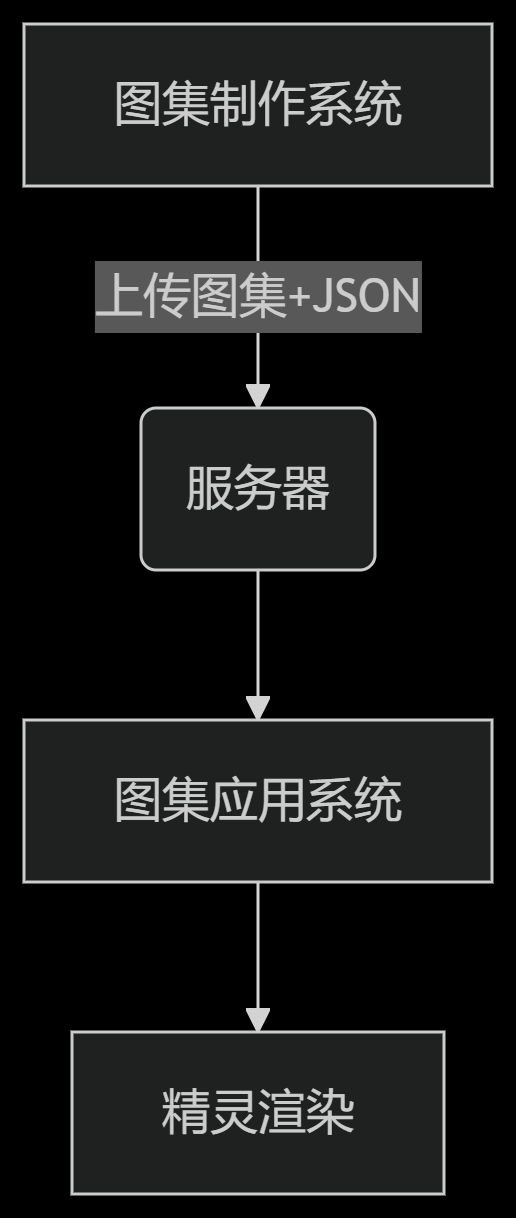

（示意图：两套系统协同工作流程）

1.1 图集制作系统

用户友好的Web界面
实时图集排版预览
自动化元数据生成

1.2 图集应用系统

动态加载图集资源
高性能精灵渲染
智能缓存管理

二、核心技术实现

2.1 浏览器端图集生成

关键技术突破：

// 使用Canvas API实现动态排版
const packImages = (images, maxSize = 2048) => {
  const canvas = document.createElement('canvas');
  const ctx = canvas.getContext('2d');

  // 实现MaxRects算法
  const placements = maxRectsAlgorithm(images, maxSize);

  // 绘制到画布
  placements.forEach(({img, x, y}) => {
    ctx.drawImage(img, x, y, img.width, img.height);
  });

  return {
    canvas,
    meta: generateAtlasMeta(placements)
  };
};

性能优化技巧：

采用Web Worker进行后台计算
分块处理超大尺寸图片
使用WASM加速图像处理

2.2 跨系统数据规范

图集元数据标准：

{
  "$schema": "./atlas-schema.json",
  "version": "1.0",
  "texture": "game-items-atlas.png",
  "format": "RGBA8888",
  "sprites": {
    "sword_legendary": {
      "frame": {"x":128,"y":256,"w":64,"h":64},
      "transform": {
        "pivot": {"x":0.3,"y":0.8},
        "scale": 1.2
      },
      "tags": ["weapon", "legendary"]
    }
  }
}

2.3 Babylon.js集成方案

最佳实践示例：

class DynamicAtlasManager {
  private cache = new Map<string, AtlasData>();

  async load(atlasId: string): Promise<SpriteManager> {
    if(this.cache.has(atlasId)) {
      return this.cache.get(atlasId)!;
    }

    const [meta, texture] = await Promise.all([
      fetchAtlasMeta(atlasId),
      BABYLON.Texture.LoadFromWebAsync(`/atlases/${atlasId}.webp`)
    ]);

    const manager = new BABYLON.SpritePackedManager(
      `atlas-${atlasId}`,
      meta,
      scene
    );

    this.cache.set(atlasId, { manager, texture });
    return manager;
  }
}

三、性能优化实战

3.1 加载策略对比

策略	优点	缺点	适用场景
全量预加载	运行流畅	初始等待长	小型图集
按需分块加载	内存占用低	需要复杂管理	开放世界游戏
懒加载+占位	用户体验好	实现复杂度高	社交应用

3.2 内存管理方案

纹理生命周期控制：

// 基于引用计数的释放机制
class TexturePool {
  private refCounts = new Map<Texture, number>();

  retain(texture: Texture) {
    const count = this.refCounts.get(texture) || 0;
    this.refCounts.set(texture, count + 1);
  }

  release(texture: Texture) {
    const count = (this.refCounts.get(texture) || 1) - 1;
    if(count <= 0) {
      texture.dispose();
      this.refCounts.delete(texture);
    }
  }
}

四、安全与稳定性设计

4.1 防御性编程实践

图片上传安全校验：

function validateImage(file) {
  // 校验文件头
  const header = await readFileHeader(file);
  if(!['PNG', 'WEBP'].includes(header.type)) {
    throw new Error('Invalid image format');
  }

  // 校验尺寸
  const img = await loadImage(file);
  if(img.width > 2048 || img.height > 2048) {
    throw new Error('Image too large');
  }

  // 病毒扫描接口
  const scanResult = await virusScanAPI.scan(file);
  return scanResult.clean;
}

4.2 容灾方案

降级策略示例：

async function getAtlasFallback(atlasId) {
  try {
    return await loadAtlas(atlasId);
  } catch (error) {
    console.warn('Atlas load failed, using fallback');
    return {
      manager: createPlaceholderManager(),
      texture: placeholderTexture,
      isFallback: true
    };
  }
}

五、实际应用案例

5.1 游戏道具商店系统

用户流程：

玩家上传自定义武器贴图
系统自动生成战斗图集
实时同步到所有在线玩家

5.2 电商3D展示平台

性能指标：

图集生成时间：< 3s（平均1.8s）
加载速度提升：较单图模式快4-7倍
内存占用减少：约65%

结语：未来展望

随着WebGPU的普及，图集管理将迎来新的技术变革。我们正在探索：

实时动态图集重组：根据视角动态调整图集内容
AI辅助排版：智能识别图像特征优化布局
P2P分发网络：利用WebRTC实现玩家间图集共享
