数据结构-图的应用，实现环形校验和拓扑排序

一、如何理解“图”？

1.什么是图？

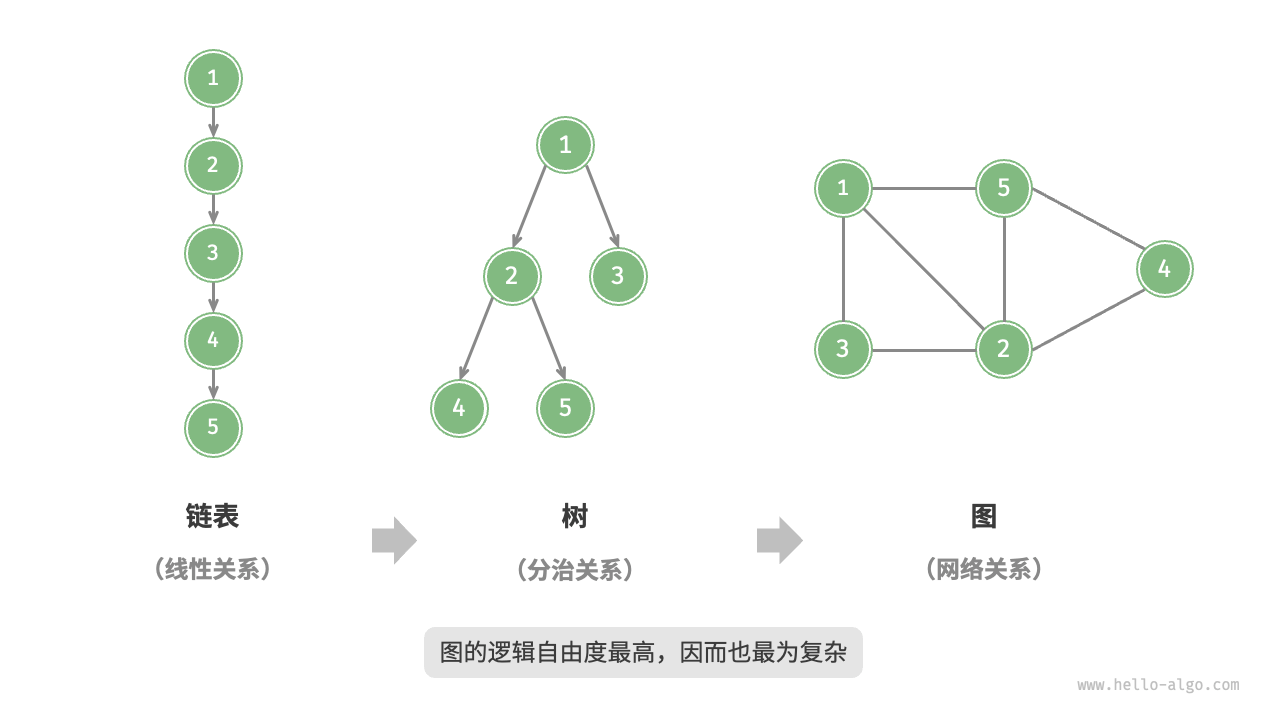

图（Graph）是一种非线性数据结构，由顶点（Vertex）和边（Edge）组成。相较于线性关系（链表）和分治关系（树），网络关系（图）的自由度更高。

2.无向图和有向图

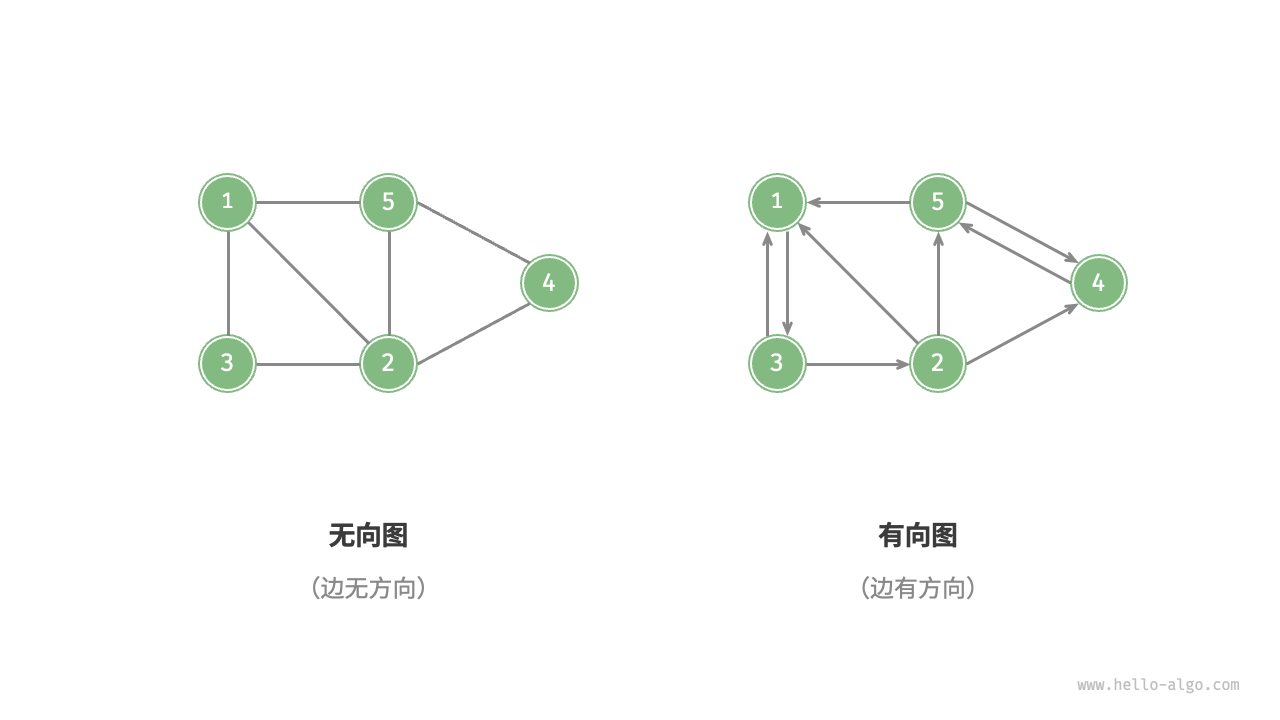

根据边是否具有方向，可分为无向图（undirected graph）和有向图（directed graph），如图 9-2 所示。

在无向图中，边表示两顶点之间的“双向”连接关系，例如微信或 QQ 中的“好友关系”。我们就拿微信举例子吧。我们可以把每个用户看作一个顶点。如果两个用户之间互加好友，那就在两者之间建立一条边。所以，整个微信的好友关系就可以用一张图来表示。其中，每个用户有多少个好友，对应到图中，就叫作顶点的度（Degree），就是跟顶点相连接的边的条数。

在有向图中，边具有方向性，两个方向的边是相互独立的，例如微博或抖音上的“关注”与“被关注”关系。
我们刚刚讲过，无向图中有“度”这个概念，表示一个顶点有多少条边。在有向图中，我们把度分为入度（In-degree）和出度（Out-degree）。
顶点的入度，表示有多少条边指向这个顶点；顶点的出度，表示有多少条边是以这个顶点为起点指向其他顶点。对应到微博的例子，入度就表示有多少粉丝，出度就表示关注了多少人。

3.无权图和有权图

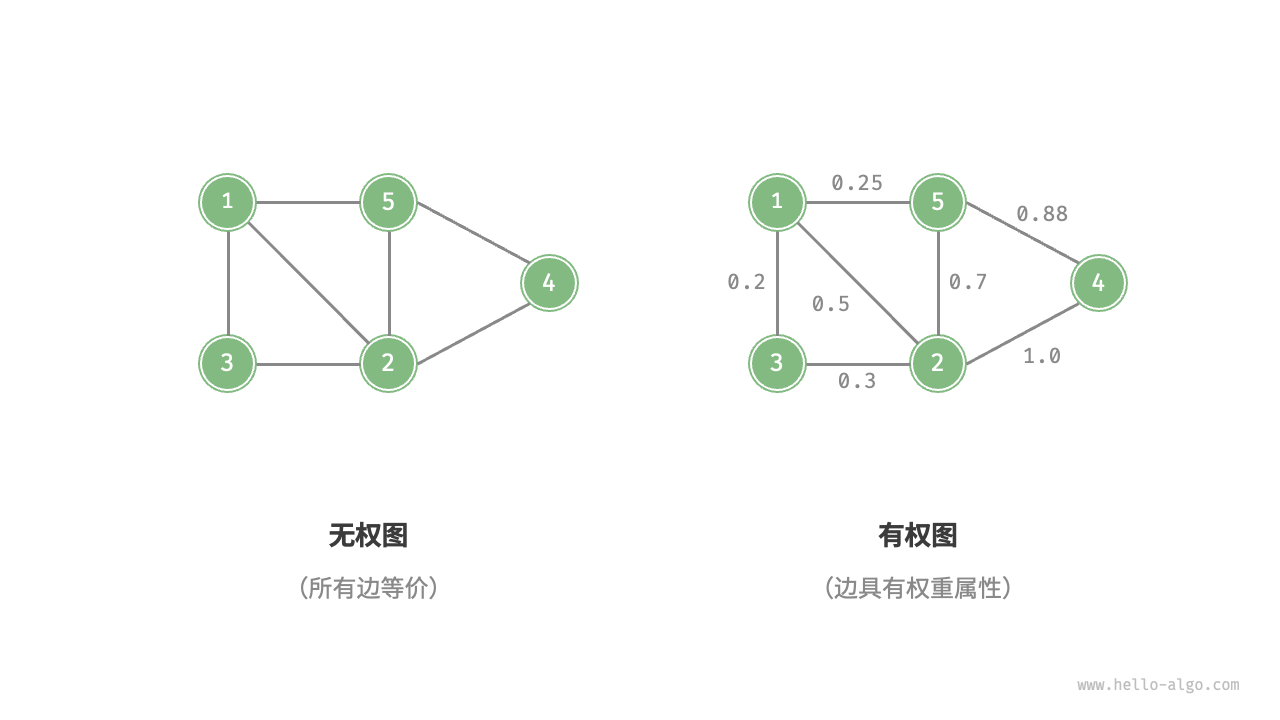

我们还可以为边添加“权重”变量，从而得到如图 9-4 所示的有权图（weighted graph）。例如在《王者荣耀》等手游中，系统会根据共同游戏时间来计算玩家之间的“亲密度”，这种亲密度网络就可以用有权图来表示。

二、JGraphT-图论数据结构和算法的 Java 库

https://jgrapht.org/

1.引入Maven依赖

<dependency>
    <groupId>org.jgrapht</groupId>
    <artifactId>jgrapht-core</artifactId>
    <version>${org.jgrapht.core.version}</version>
</dependency>
<dependency>
    <groupId>org.jgrapht</groupId>
    <artifactId>jgrapht-ext</artifactId>
    <version>${org.jgrapht.ext.version}</version>
</dependency>

<properties>
    <org.jgrapht.core.version>1.5.2</org.jgrapht.core.version>
    <org.jgrapht.ext.version>1.5.2</org.jgrapht.ext.version>
</properties>

2.环形校验

2.1 什么是循环依赖 ？

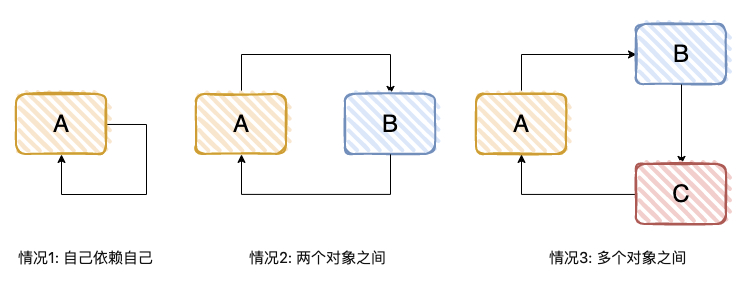

一个或多个对象之间存在直接或间接的依赖关系，这种依赖关系构成一个环形调用，有下面 3 种方式。

2.2 单元测试代码

首先创建DefaultDirectedGraph有向图对象，添加顶点和边。然后创建CycleDetector环形检测对象，并将graph对象传入，调用detectCycles()方法就很容易实现环形检测。

package com.baeldung.jgrapht;

import com.mxgraph.layout.mxCircleLayout;
import com.mxgraph.layout.mxIGraphLayout;
import com.mxgraph.util.mxCellRenderer;
import org.jgrapht.Graph;
import org.jgrapht.alg.cycle.CycleDetector;
import org.jgrapht.ext.JGraphXAdapter;
import org.jgrapht.graph.DefaultDirectedGraph;
import org.jgrapht.graph.DefaultEdge;
import org.junit.jupiter.api.Test;

import javax.imageio.ImageIO;
import java.awt.*;
import java.awt.image.BufferedImage;
import java.io.File;
import java.io.IOException;
import java.util.Set;

import static org.junit.jupiter.api.Assertions.*;

public class DetectCyclesUnitTest {
    /**
     * 情况1：自己依赖自己
     */
    @Test
    public void testA() {
        DefaultDirectedGraph<String, DefaultEdge> graph = new DefaultDirectedGraph<>(DefaultEdge.class);
        graph.addVertex("A");
        graph.addEdge("A", "A");

        CycleDetector<String, DefaultEdge> cycleDetector = new CycleDetector<>(graph);
        assertTrue(cycleDetector.detectCycles());
        assertTrue(cycleDetector.findCycles().contains("A"));

        generateImage(graph, "情况1：自己依赖自己");
    }

    /**
     * 情况2：两个对象之间
     */
    @Test
    public void testB() {
        DefaultDirectedGraph<String, DefaultEdge> graph = new DefaultDirectedGraph<>(DefaultEdge.class);
        graph.addVertex("A");
        graph.addVertex("B");
        graph.addEdge("A", "B");
        graph.addEdge("B", "A");

        CycleDetector<String, DefaultEdge> cycleDetector = new CycleDetector<>(graph);
        assertTrue(cycleDetector.detectCycles());
        assertEquals(2, cycleDetector.findCycles().size());

        generateImage(graph, "情况2：两个对象之间");
    }

    /**
     * 情况3：多个对象之间
     */
    @Test
    public void testC() {
        DefaultDirectedGraph<String, DefaultEdge> graph = new DefaultDirectedGraph<>(DefaultEdge.class);
        graph.addVertex("A");
        graph.addVertex("B");
        graph.addVertex("C");
        graph.addEdge("A", "B");
        graph.addEdge("B", "C");
        graph.addEdge("C", "A");

        CycleDetector<String, DefaultEdge> cycleDetector = new CycleDetector<>(graph);
        assertTrue(cycleDetector.detectCycles());
        assertEquals(3, cycleDetector.findCycles().size());

        generateImage(graph, "情况3：多个对象之间");
    }

    /**
     * 真实情况
     */
    @Test
    void testX() {
        DefaultDirectedGraph<String, DefaultEdge> directedGraph = new DefaultDirectedGraph<>(DefaultEdge.class);
        directedGraph.addVertex("v1");
        directedGraph.addVertex("v2");
        directedGraph.addVertex("v3");
        directedGraph.addVertex("v4");
        directedGraph.addVertex("v5");
        directedGraph.addVertex("v6");
        directedGraph.addEdge("v2", "v1");
        directedGraph.addEdge("v4", "v1");
        directedGraph.addEdge("v5", "v1");
        directedGraph.addEdge("v6", "v1");
        directedGraph.addEdge("v3", "v2");
        directedGraph.addEdge("v1", "v3");
        CycleDetector<String, DefaultEdge> cycleDetector = new CycleDetector<>(directedGraph);

        assertTrue(cycleDetector.detectCycles());
        Set<String> cycleVertices = cycleDetector.findCycles();

        assertFalse(cycleVertices.isEmpty());
        generateImage(directedGraph, "真实情况");
    }


    /**
     * 生成图片
     *
     * @param graph     图
     * @param imageName 图片名
     */
    public static void generateImage(Graph graph, String imageName) {
        JGraphXAdapter<String, DefaultEdge> graphAdapter = new JGraphXAdapter<>(graph);
        mxIGraphLayout layout = new mxCircleLayout(graphAdapter);
        layout.execute(graphAdapter.getDefaultParent());
        File imgFile = new File("src/test/resources/" + imageName + ".png");
        BufferedImage image = mxCellRenderer.createBufferedImage(graphAdapter, null, 2, Color.WHITE, true, null);
        try {
            ImageIO.write(image, "PNG", imgFile);
        } catch (IOException e) {
            //ignore
        }
    }
}

2.3 情况1：自己依赖自己

A依赖于A

2.4 情况2：两个对象之间

A依赖于B，B依赖于A

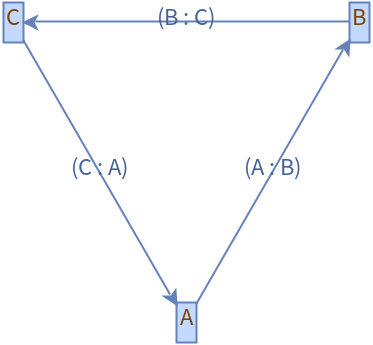

2.5 情况3：多个对象之间

A依赖于C，B依赖于A，C依赖于B

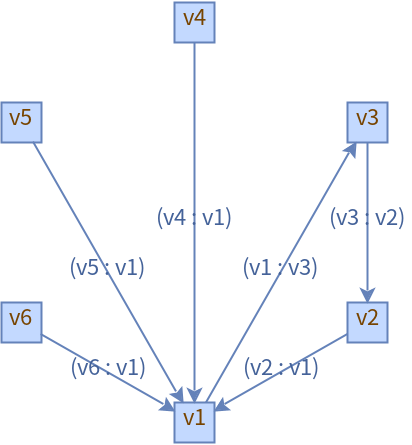

2.6 情况4：真实情况

说是真实情况，但生产非常大的可能性会比这个复杂，我们用这个引出拓扑排序。

3.拓扑排序

3.1 Kahn算法

Kahn算法实际上用的是贪心算法思想，思路非常简单、好懂。

定义数据结构的时候，如果s需要先于t执行，那就添加一条s指向t的边。所以，如果某个顶点入度为0， 也就表示，没有任何顶点必须先于这个顶点执行，那么这个顶点就可以执行了。

我们先从图中，找出一个入度为0的顶点，将其输出到拓扑排序的结果序列中（对应代码中就是把它打印出来），并且把这个顶点从图中删除（也就是把这个顶点可达的顶点的入度都减1）。我们循环执行上面的过程，直到所有的顶点都被输出。最后输出的序列，就是满足局部依赖关系的拓扑排序。

我把Kahn算法用代码实现了一下，你可以结合着文字描述一块看下。不过，你应该能发现，这段代码实现更有技巧一些，并没有真正删除顶点的操作。代码中有详细的注释，你自己来看，我就不多解释了。

3.2 Lua版

拓扑排序应用非常广泛，解决的问题的模型也非常一致。凡是需要通过局部顺序来推导全局顺序的，一般都能用拓扑排序来解决。除此之外，拓扑排序还能检测图中环的存在。对于Kahn算法来说，如果最后输出出来的顶点个数，少于图中顶点个数，图中还有入度不是0顶点，那就说明，图中存在环。

local func_map = {
    f_A = { "f_B" },
    f_B = { "f_C" }
}

local func_map_len = table_len(func_map)
local sorted_funcs = {}

local function build_dag(func_deps)
    local dag = {}
    local in_degrees = {}
    for func, deps in pairs(func_deps) do
        dag[func] = dag[func] or {}
        in_degrees[func] = in_degrees[func] or 0
        for _, dep in pairs(deps) do
            dag[dep] = dag[dep] or {}
            in_degrees[dep] = in_degrees[dep] or 0
            table.insert(dag[dep], func)
            in_degrees[func] = in_degrees[func] + 1
        end
    end
    return dag, in_degrees
end

local function build_sorted_funcs(dag, in_degrees)
    local zero_in_degree_queue = {}
    local sorted_funcs = {}
    for func, in_degree in pairs(in_degrees) do
        if in_degree == 0 then
            table.insert(zero_in_degree_queue, func)
        end
    end
    while #zero_in_degree_queue > 0 do
        local func = table.remove(zero_in_degree_queue, 1)
        table.insert(sorted_funcs, func)
        for _, parent in pairs(dag[func]) do
            in_degrees[parent] = in_degrees[parent] - 1
            if in_degrees[parent] == 0 then
                table.insert(zero_in_degree_queue, parent)
            end
        end
    end
    return sorted_funcs
end

local dag, in_degrees = build_dag(func_map)
sorted_funcs = build_sorted_funcs(dag, in_degrees)

function invoke(...)
    if #sorted_funcs == func_map_len then
        for _, func in ipairs(sorted_funcs) do
            mud_sense[func]()
        end
    else
        print("error: graph with loop")
    end
    return "OK"
end

由于上面的代码是车端执行的，为了节约算力，云端在代码生成后直接给出顺序，大大减少了终端设备的计算。

local sorted_funcs = {
    "f_A",
    "f_B",
    "f_C"
}
function invoke(...)
    for _, func in ipairs(sorted_funcs) do
        mud_sense[func]()
    end
    return "OK"
end

3.3 Java版

例子如下：

由于DefaultEdge中getSource()和getTarget()访问权限是protected，没有办法获取到相关的值，所有我自己继承了DefaultEdge，创建了MyEdge类。

package com.baeldung.jgrapht;

import org.jgrapht.graph.DefaultEdge;

public class MyEdge extends DefaultEdge {
    @Override
    public String getSource() {
        return super.getSource().toString();
    }

    @Override
    public String getTarget() {
        return super.getTarget().toString();
    }
}

首先初始化DefaultDirectedGraph相关顶点和边的数据。实现了两种拓扑排序：借助java API和借助jgrapht API

package com.baeldung.jgrapht;

import lombok.extern.slf4j.Slf4j;
import org.jgrapht.alg.cycle.CycleDetector;
import org.jgrapht.graph.DefaultDirectedGraph;
import org.junit.jupiter.api.BeforeAll;
import org.junit.jupiter.api.Test;

import java.util.*;

import static com.baeldung.jgrapht.DetectCyclesUnitTest.generateImage;
import static org.junit.jupiter.api.Assertions.assertFalse;
import static org.junit.jupiter.api.Assertions.assertTrue;


/**
 * 拓扑排序
 *
 * @author xxx
 * @see
 * @since 1.0.0
 */
@Slf4j
public class TopologicalSortUnitTest {
    private final static DefaultDirectedGraph<String, MyEdge> graph = new DefaultDirectedGraph<>(MyEdge.class);

    @BeforeAll
    public static void init() {
        graph.addVertex("v1");
        graph.addVertex("v2");
        graph.addVertex("v3");
        graph.addVertex("v4");
        graph.addVertex("v5");
        graph.addVertex("v6");
        graph.addEdge("v2", "v1");
        graph.addEdge("v4", "v1");
        graph.addEdge("v5", "v1");
        graph.addEdge("v6", "v1");
        graph.addEdge("v3", "v2");
//        graph.addEdge("v1","v3");
    }

    /**
     * 拓扑排序：借助java API
     */
    @Test
    void test1() {

        CycleDetector<String, MyEdge> cycleDetector = new CycleDetector<>(graph);

        assertFalse(cycleDetector.detectCycles());
        Set<String> cycleVertices = cycleDetector.findCycles();

        assertTrue(cycleVertices.isEmpty());
        generateImage(graph, "拓扑排序");

        //转换
        Map<String, Set<String>> incomingVertax = new HashMap<>();
        for (String func : graph.vertexSet()) {
            incomingVertax.putIfAbsent(func, new TreeSet<>());
        }
        Set<MyEdge> defaultEdges = graph.edgeSet();
        for (MyEdge myEdge : defaultEdges) {
            incomingVertax.putIfAbsent(myEdge.getTarget(), new TreeSet<>());
            incomingVertax.get(myEdge.getTarget()).add(myEdge.getSource());
        }

        Map<String, Set<String>> outgoingVertax = buildOutgoingVertax(incomingVertax);
        Map<String, Integer> inDegrees = buildInDegrees(incomingVertax);
        List<String> result = buildSortedFunctions(outgoingVertax, inDegrees);
        System.out.println(result);
    }

    /**
     * 拓扑排序：借助jgrapht API
     */
    @Test
    public void test2() {
        Queue<String> zeroInDegreeQueue = new LinkedList<>();
        Set<String> vertexSet = graph.vertexSet();
        List<String> sortedFunctions = new ArrayList<>();

        //构建入度
        Map<String, Integer> indegreeMap = new HashMap<>(vertexSet.size());
        for (String vertex : vertexSet) {
            indegreeMap.put(vertex, graph.inDegreeOf(vertex));
            if (graph.inDegreeOf(vertex) == 0) {
                zeroInDegreeQueue.add(vertex);
            }
        }

        while (!zeroInDegreeQueue.isEmpty()) {
            String v = zeroInDegreeQueue.poll();
            sortedFunctions.add(v);
            Set<MyEdge> defaultEdges = graph.outgoingEdgesOf(v);
            for (MyEdge defaultEdge : defaultEdges) {
                String parent = defaultEdge.getTarget();
                indegreeMap.put(parent, indegreeMap.get(parent) - 1);
                if (indegreeMap.get(parent) == 0) {
                    zeroInDegreeQueue.add(parent);
                }
            }
        }
        System.out.println(sortedFunctions);
    }

    /**
     * 构建出度顶点
     *
     * @param incomingVertax 入度顶点
     * @return 每个顶点的出度顶点
     */
    private static Map<String, Set<String>> buildOutgoingVertax(Map<String, Set<String>> incomingVertax) {
        Map<String, Set<String>> outgoingVertax = new HashMap<>();
        for (String func : incomingVertax.keySet()) {
            outgoingVertax.putIfAbsent(func, new TreeSet<>());
            for (String dep : incomingVertax.get(func)) {
                outgoingVertax.putIfAbsent(dep, new TreeSet<>());
                outgoingVertax.get(dep).add(func);
            }
        }
        return outgoingVertax;
    }

    /**
     * 构建入度
     *
     * @param incomingVertax 入度顶点
     * @return 每个顶点的入度数
     */
    private static Map<String, Integer> buildInDegrees(Map<String, Set<String>> incomingVertax) {
        Map<String, Integer> inDegrees = new HashMap<>();
        for (String func : incomingVertax.keySet()) {
            inDegrees.putIfAbsent(func, 0);
            for (String dep : incomingVertax.get(func)) {
                inDegrees.putIfAbsent(dep, 0);
                inDegrees.put(func, inDegrees.get(func) + 1);
            }
        }
        return inDegrees;
    }

    /**
     * 构建排序函数
     *
     * @param outgoingVertax 出度顶点
     * @param inDegrees      每个顶点的入度数
     * @return 拓扑排序结果
     */
    private static List<String> buildSortedFunctions(Map<String, Set<String>> outgoingVertax, Map<String, Integer> inDegrees) {
        Queue<String> zeroInDegreeQueue = new LinkedList<>();
        List<String> sortedFunctions = new ArrayList<>();

        for (Map.Entry<String, Integer> entry : inDegrees.entrySet()) {
            if (entry.getValue() == 0) {
                zeroInDegreeQueue.add(entry.getKey());
            }
        }

        while (!zeroInDegreeQueue.isEmpty()) {
            String func = zeroInDegreeQueue.poll();
            sortedFunctions.add(func);
            for (String parent : outgoingVertax.get(func)) {
                inDegrees.put(parent, inDegrees.get(parent) - 1);
                if (inDegrees.get(parent) == 0) {
                    zeroInDegreeQueue.add(parent);
                }
            }
        }

        return sortedFunctions;
    }
}

三、参考

https://www.hello-algo.com/chapter_graph/graph/
https://www.baeldung.com/jgrapht
https://www.51cto.com/article/716548.html
