摘要
随着新能源汽车保有量的不断攀升，直流充电桩成为城市交通与能源基础设施的重要组成部分。电能计量作为充电桩运营、结算和安全管理的核心环节，对计量设备提出了更高的要求。安科瑞DJSF1352D导轨式直流电能表，凭借高精度、高稳定性和通信友好性等优势，广泛应用于直流充电桩系统中。本文围绕其关键功能、系统集成能力及在典型场景下的应用实践，探讨其在充电基础设施能效管理中的价值。
1. 引言
直流充电桩因其充电速度快、功率输出大，在公交场站、高速公路服务区、城市快充网络等场景中得到广泛部署。相比交流桩，直流桩面临更高功率密度、更复杂运行状态以及对电能结算的迫切需求。在此背景下，配套使用一款高性能的直流电能表已成为充电桩系统建设的基本要求。
DJSF1352D正是针对直流充电场景设计的智能电能计量设备，能够实时监测直流系统中的电压、电流、功率、能量与温度等关键参数，并通过RS485通讯上传至平台，是实现智能充电运营的基础部件之一。
2. 充电桩计量难点
充电桩用能计量虽然看似只是“测一测用了多少电”，但在实际应用中面临许多技术性与系统性难题。这些难点直接影响到电费结算、运营管理、电网安全以及用户体验。下面是充电桩用能计量的主要难点分析：
2.1 计量对象复杂：直流与交流混用
两类桩并存：充电桩包括交流桩（慢充）和直流桩（快充），交流测量用传统表，直流测量需用直流电能表，计量标准和方案不同；
直流电参数更敏感：直流测量涉及高压、大电流、宽量程（如800V/600A），对表计精度、抗干扰性要求更高；
多种功率等：一桩可能服务电动轿车，也可能服务公交、重卡，充电功率从几十千瓦到几百千瓦不等，表计选型难以“一刀切”。
2.2 计量精度与响应速度要求高
结算依赖精度：一度电=几元钱，若误差大，影响用户信任与平台收益；
动态充电过程复杂：充电过程中存在波动、脉冲、快速升降电流等现象，要求计量设备具备快速响应能力与抗波动性；
反向电能需要识别：部分光储充系统存在“能量回馈”，需能分辨正向/反向电能，而很多传统表计不具备此能力。
2.3 通信与平台对接难度大
计量数据需实时上传，用于：
用户结算（App显示/扫码付费）；
运维平台（充电运营商监控）；
国家监管平台（如新能源汽车充电设施监管平台）；
协议不统一：设备需支持多种通讯协议（Modbus、DLT645、CAN、以太网等），并能对接多平台；
掉线/卡顿影响收费：通信异常会导致用户无法结算，平台无法监管，甚至引发安全风险。
2.4 多终端集中计量、分时计费需求复杂
一站多桩，桩下多枪：充电站内可能有十几台甚至几十台充电桩，每个桩有多个输出口（充电枪），需区分每个端口的电量数据；
峰谷电价结算复杂：执行分时电价、阶梯电价、优惠电价等策略时，需匹配高频率的数据采样；
后台系统要能按时间段分摊/计价，计量数据要足够细颗粒度。
2.5 现场环境恶劣，表计运行稳定性挑战大
高温、日晒、潮湿：充电桩多部署在户外、边坡、服务区等环境，要求表计具备宽温度范围、抗浪涌、防尘防水能力；
高电流设备易干扰：高频开关电源、充电模块、电缆震荡等电磁干扰较强，表计需具备电气隔离和抗干扰能力；
体积受限：桩体空间有限，需表计小型化、模块化、便于导轨安装。
2.6 与“能效管理”“碳排放监测”结合不足
很多充电桩仅满足基础计量，无法提供能耗趋势分析、碳减排统计、能效评估功能；
在光储充一体化场景中，无法对“光伏出电、储能放电、车辆充电”进行能量流向全流程统计与优化。
充电桩的用能计量难点，集中在“技术差异、精度要求、通信对接、环境挑战、管理复杂”五大维度，未来必须依靠智能、高精度、可视化的电能表和平台系统协同解决。

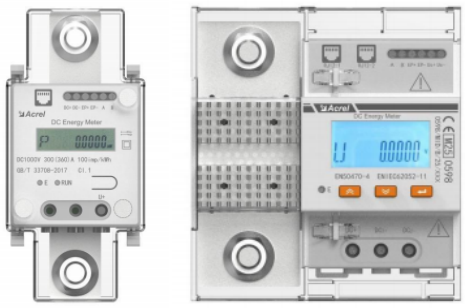

3. DJSF1352-D直流电能表
DJSF1352D电能表可支持直流电压至1000伏，电流规格适配300安与600安不同等需求，满足各种类型的充电桩功率等。其测量精度达B，能够计量正向与反向的有功电能，便于运营方进行费用结算、能效分析和运行数据追踪。
该设备支持ModbusRTU、DL/T645、DL/T698等多种通信协议，能够轻松接入主流充电桩管理平台、能源管理系统与智能网关。同时，它采用导轨式安装方式，体积紧凑，适合嵌入直流桩内部模块区或汇流箱中，支持模块组合与灵活布线，提升系统集成效率。
值得一提的是，DJSF1352D还具备本地显示功能，可通过LCD屏轮显当电压、电流、功率、电能与通讯状态，便于现场调试、运行查看与故障诊断。此外，设备支持电能脉冲输出与脉冲输出功能，可满足高频采样与系统联动控制需求。
编辑搜图
请点击输入图片描述（最多18字）
3.1 型号说明
编辑搜图
请点击输入图片描述（最多18字）

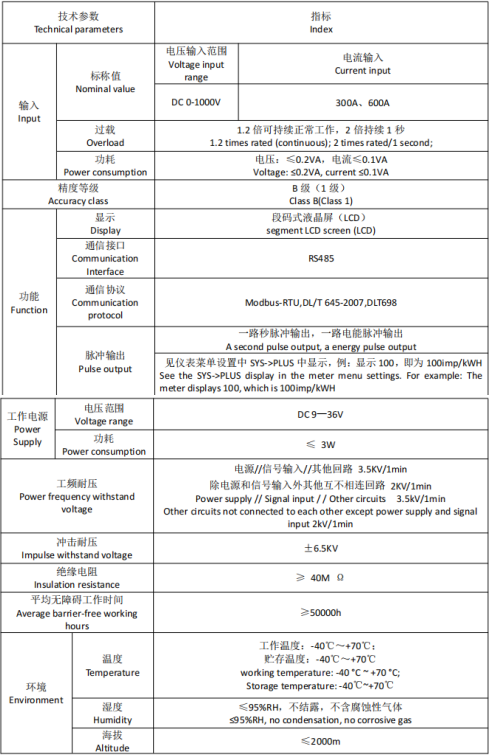

3.2 设备规格

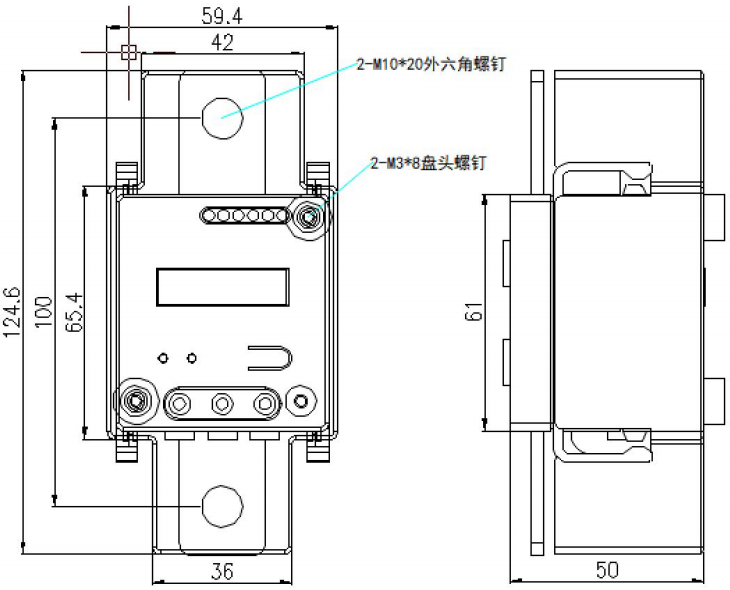

300A型
编辑搜图
请点击输入图片描述（最多18字）

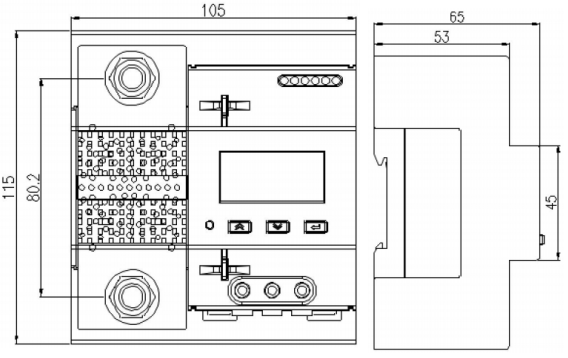

600A型
编辑搜图
请点击输入图片描述（最多18字）
3.3 接线端子

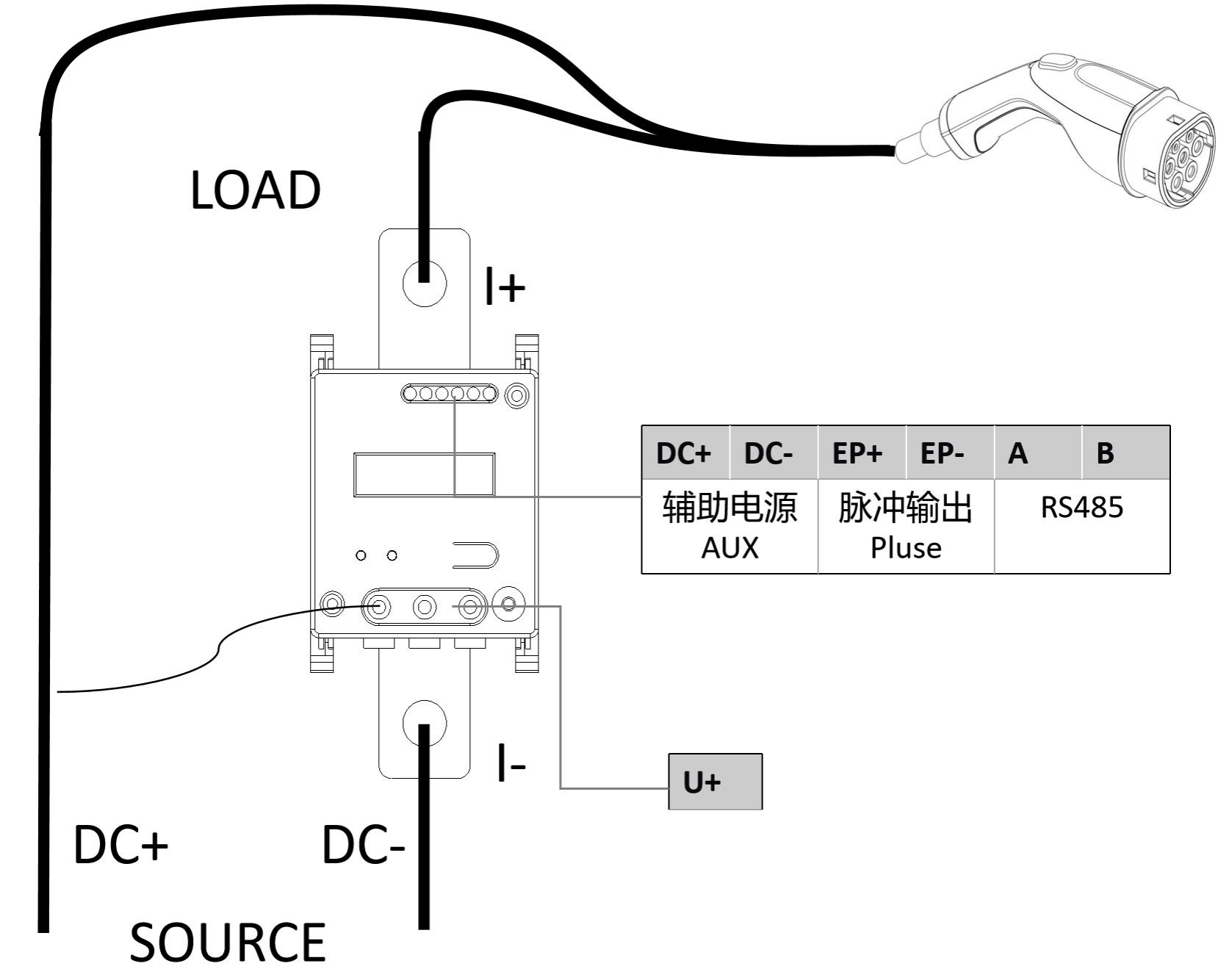

300A
编辑搜图
请点击输入图片描述（最多18字）

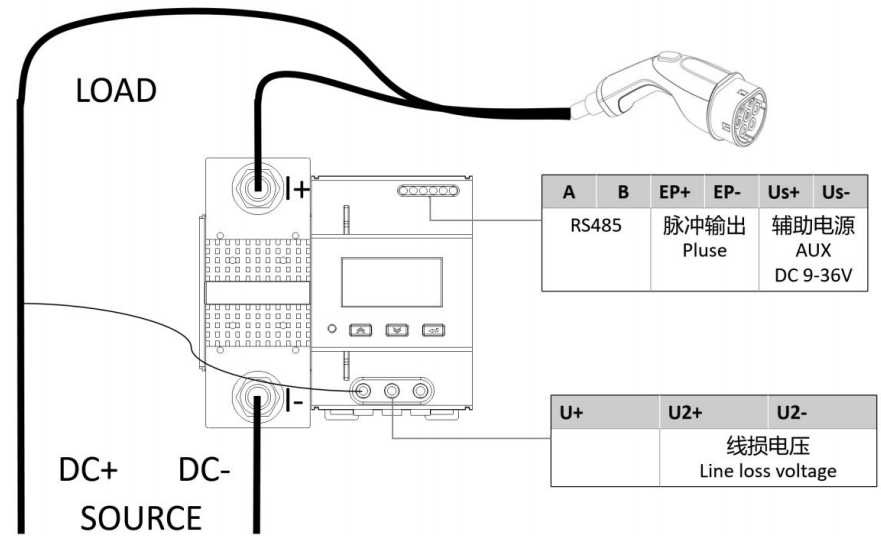

600A
编辑搜图
请点击输入图片描述（最多18字）
3.4 接线示意图
编辑搜图
编辑搜图
请点击输入图片描述（最多18字）
4. 应用价值
在快充场景中，电流、电压变化较大，设备需具备良好的动态响应能力和抗干扰性能。DJSF1352D采用电磁隔离设计，具有较强的电气安全性能，可在40℃至+70℃温度环境中稳定运行，适用于严苛的户外及工业现场。
对于充电运营平台而言，实时获取准确的电能数据是实现用户结算、峰谷电价管理与负荷预测的提。该电表提供稳定的远程通信能力，支持与后台系统对接，使运营方能够实时掌控各终端的用电行为，并通过数据分析实现能耗优化。
在建设与运维层面，其模块化、导轨式结构便于快速部署与维护，缩短施工周期、降低维护难度。同时，系统集成能力强，可作为主计量表计也可用于分支回路能耗统计，满足复杂场站多终端、分区分时管理需求。
5. 典型应用场景分析
在城市公共快充站，DJSF1352D可用于多个并联输出桩的集中采集，并实时上传功率与能量数据供平台统一调度。在高速服务区的快充集群中，该电表作为终端表计接入站能量管理系统，支撑结算与负载分流。在公交车场站或用车充电站，系统可配合调度平台智能分配充电时间窗口，实现限电下的资源调度。
此外，随着光储充一体化的发展，该产品也被广泛应用于微电网场景中，对接光伏逆变器、储能电池和充电桩，构建能量闭环与能效优化机制。
结语
随着新能源汽车充电网络的规模化发展，计量设备在系统中的地位愈发重要。DJSF1352D导轨式直流电能表，以其高精度测量、灵活通信、宽量程适配与安装便捷等优势，已成为直流充电桩系统中关键的计量与监控单元。未来，随着电动汽车市场持续扩大，该类智能电表将进一步支撑充电设施向高密度、智能化、精细化方向发展。
