Linux：理解库制作与原理

1.什么是库

• 静态库 .a[Linux]、.lib[windows]
• 动态库 .so[Linux]、.dll[windows]

2.静态库

 2.1静态库⽣成

// Makefile
libmystdio.a:my_stdio.o my_string.o
@ar - rc $@ $ ^
@echo "build $^ to $@ ... done"
% .o: % .c
@gcc - c $ <
	@echo "compling $< to $@ ... done"
	.PHONY:clean
	clean :
@rm - rf * .a * .o stdc *
@echo "clean ... done"
.PHONY:output
output :
@mkdir - p stdc / include
@mkdir - p stdc / lib
@cp - f * .h stdc / include
@cp - f * .a stdc / lib
@tar - czf stdc.tgz stdc

 ar 是 gnu 归档⼯具， rc 表⽰ (replace and create)

$ ar -tv libmystdio.a
rw-rw-r-- 1000/1000 2848 Oct 29 14:35 2024 my_stdio.o
rw-rw-r-- 1000/1000 1272 Oct 29 14:35 2024 my_string.o

2.2静态库使⽤

// 任意⽬录下，新建
// main.c，引⼊库头⽂件
#include "my_stdio.h"
#include "my_string.h"
#include <stdio.h>
int main()
{
	const char* s = "abcdefg";
	printf("%s: %d\n", s, my_strlen(s));
	mFILE* fp = mfopen("./log.txt", "a");
	if (fp == NULL) return 1;
	mfwrite(s, my_strlen(s), fp);
	mfwrite(s, my_strlen(s), fp);
	mfwrite(s, my_strlen(s), fp);
	mfclose(fp);
	return 0;
}
// 场景1：头⽂件和库⽂件安装到系统路径下
$ gcc main.c - lmystdio
// 场景2：头⽂件和库⽂件和我们⾃⼰的源⽂件在同⼀个路径下
$ gcc main.c - L. - lmystdio
// 场景3：头⽂件和库⽂件有⾃⼰的独⽴路径
$ gcc main.c - I头⽂件路径 - L库⽂件路径 - lmystdio

3.动态库

3.1动态库⽣成

// Makefile
libmystdio.so:my_stdio.o my_string.o
gcc - o $@ $ ^ -shared
% .o: % .c
gcc - fPIC - c $ <
	.PHONY : clean
	clean :
@rm - rf * .so * .o stdc *
@echo "clean ... done"
.PHONY:output
output :
@mkdir - p stdc / include
@mkdir - p stdc / lib
@cp - f * .h stdc / include
@cp - f * .so stdc / lib
@tar - czf stdc.tgz stdc

3.2动态库使⽤

// 场景1：头⽂件和库⽂件安装到系统路径下
$ gcc main.c -lmystdio
// 场景2：头⽂件和库⽂件和我们⾃⼰的源⽂件在同⼀个路径下
$ gcc main.c -L. -lmystdio // 从左到右搜索-L指定的⽬录
// 场景3：头⽂件和库⽂件有⾃⼰的独⽴路径
$ gcc main.c -I头⽂件路径 -L库⽂件路径 -lmystdio

$ ldd libmystdio.so // 查看库或者可执⾏程序的依赖
linux-vdso.so.1 => (0x00007fffacbbf000)
libc.so.6 => /lib64/libc.so.6 (0x00007f8917335000)
/lib64/ld-linux-x86-64.so.2 (0x00007f8917905000)


// 以场景2为例
$ ll
total 24
-rwxrwxr-x 1 whb whb 8592 Oct 29 14:50 libmystdio.so
-rw-rw-r-- 1 whb whb 359 Oct 19 16:07 main.c
-rw-rw-r-- 1 whb whb 447 Oct 29 14:50 my_stdio.h
-rw-rw-r-- 1 whb whb 447 Oct 29 14:50 my_string.h
$ gcc main.c -L. -lmystdio
$ ll
total 36
-rwxrwxr-x 1 whb whb 8600 Oct 29 14:51 a.out
-rwxrwxr-x 1 whb whb 8592 Oct 29 14:50 libmystdio.so
-rw-rw-r-- 1 whb whb 359 Oct 19 16:07 main.c
-rw-rw-r-- 1 whb whb 447 Oct 29 14:50 my_stdio.h
-rw-rw-r-- 1 whb whb 447 Oct 29 14:50 my_string.h
[whb@bite-alicloud other]$ ./a.out
...

3.3库运⾏搜索路径

3.3.1问题

$ ldd a.out
linux-vdso.so.1 => (0x00007fff4d396000)
libmystdio.so => not found
libc.so.6 => /lib64/libc.so.6 (0x00007fa2aef30000)
/lib64/ld-linux-x86-64.so.2 (0x00007fa2af2fe000)

 3.3.2解决⽅案

• 拷贝 .so ⽂件到系统共享库路径下, —般指 /usr/lib、/usr/local/lib、/lib64 或者开篇指明的库路径等
• 向系统共享库路径下建⽴同名软连接
• 更改环境变量： LD_LIBRARY_PATH
• ldconfig⽅案：配置/ etc/ld.so.conf.d/ ，ldconfig更新

4.⽬标⽂件

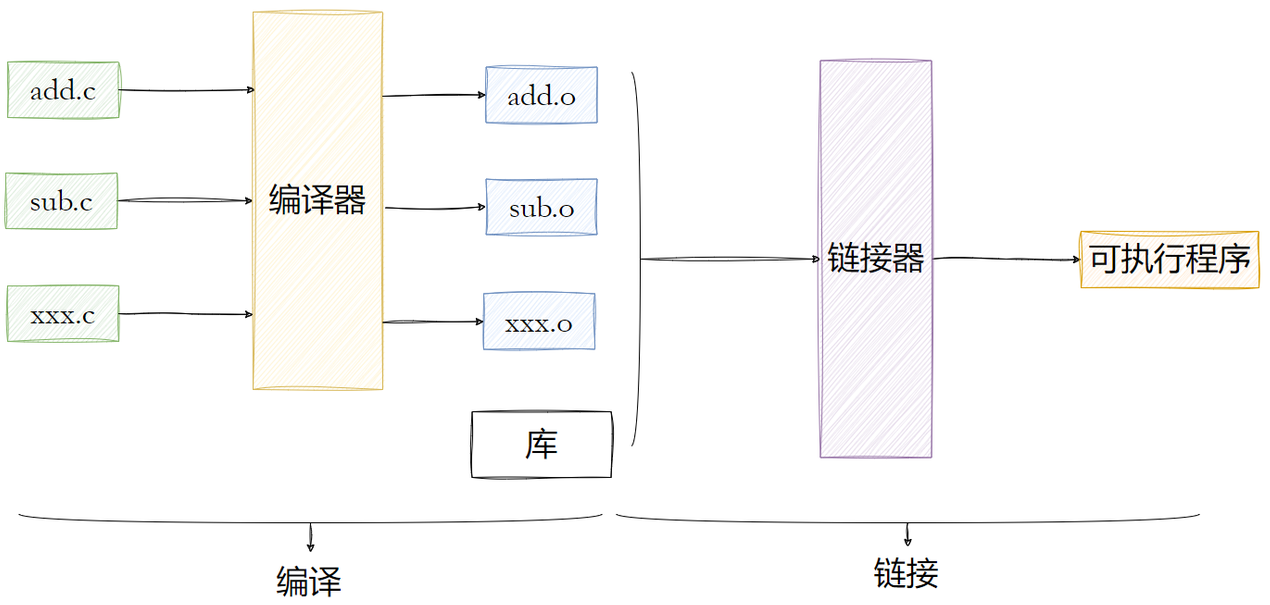

接下来我们深⼊探讨⼀下编译和链接的整个过程，来更好的理解动静态库的使⽤原理。

// hello.c
#include<stdio.h>
void run();
int main() {
	printf("hello world!\n");
	run();
	return 0;
}
// code.c
#include<stdio.h>
void run() {
	printf("running...\n");
}
// 编译两个源⽂件
$ gcc - c hello.c
$ gcc - c code.c
$ ls
code.c code.o hello.c hello.o

$ file hello.o
hello.o: ELF 64-bit LSB relocatable, x86-64, version 1 (SYSV), not stripped

 5.ELF⽂件

要理解编译链链接的细节，我们不得不了解⼀下ELF⽂件。其实有以下四种⽂件其实都是ELF⽂件：

• 可重定位⽂件（Relocatable File） ：即 xxx.o ⽂件。包含适合于与其他⽬标⽂件链接来创建可执⾏⽂件或者共享⽬标⽂件的代码和数据。
• 可执⾏⽂件（Executable File） ：即可执⾏程序。
• 共享⽬标⽂件（Shared Object File） ：即 xxx.so⽂件。
• 内核转储(core dumps) ，存放当前进程的执⾏上下⽂，⽤于dump信号触发。

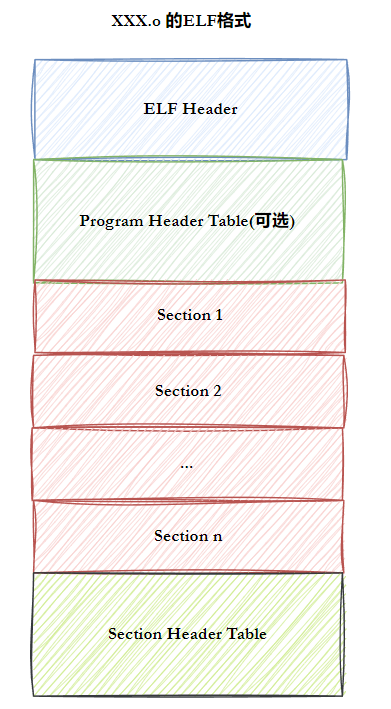

 ⼀个ELF⽂件由以下四部分组成：

• ELF头(ELF header) ：描述⽂件的主要特性。其位于⽂件的开始位置，它的主要⽬的是定位⽂件的其他部分。
• 程序头表(Program header table) ：列举了所有有效的段(segments)和他们的属性。表⾥记着每个段的开始的位置和位移（offset）、⻓度，毕竟这些段，都是紧密的放在⼆进制⽂件中，需要段表的描述信息，才能把他们每个段分割开。
• 节头表(Section header table) ：包含对节(sections)的描述。
• 节（Section ）：ELF⽂件中的基本组成单位，包含了特定类型的数据。ELF⽂件的各种信息和数据都存储在不同的节中，如代码节存储了可执⾏代码，数据节存储了全局变量和静态数据等。

最常见的节：

• 代码节（.text）：⽤于保存机器指令，是程序的主要执⾏部分。
• 数据节（.data）：保存已初始化的全局变量和局部变量

6.ELF从形成到加载轮廓

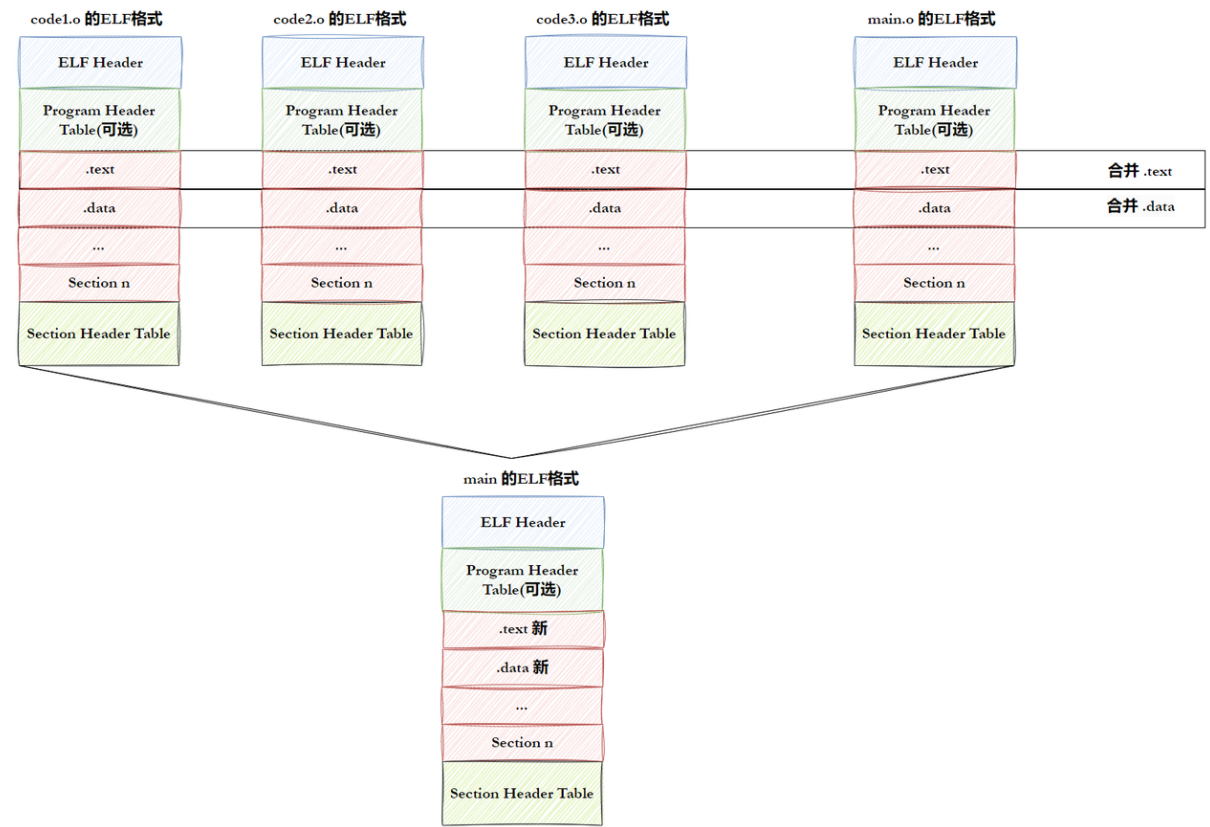

6.1 ELF形成可执⾏

6.2 2 ELF可执⾏⽂件加载

• ⼀个ELF会有多种不同的Section，在加载到内存的时候，也会进⾏Section合并，形成segment
• 合并原则：相同属性，⽐如：可读，可写，可执⾏，需要加载时申请空间等.
• 这样，即便是不同的Section，在加载到内存中，可能会以segment的形式，加载到⼀起
• 很显然，这个合并⼯作也已经在形成ELF的时候，合并⽅式已经确定了，具体合并原则被记录在了ELF的 程序头表(Program header table) 中

# 查看可执⾏程序的section
$ readelf -S a.out

# 查看section合并的segment
$ readelf -l a.out

• Section合并的主要原因是为了减少⻚⾯碎⽚，提⾼内存使⽤效率。如果不进⾏合并，假设⻚⾯⼤⼩为4096字节（内存块基本⼤⼩，加载，管理的基本单位），如果.text部分为4097字节，.init部分为512字节，那么它们将占⽤3个⻚⾯，⽽合并后，它们只需2个⻚⾯。
• 此外，操作系统在加载程序时，会将具有相同属性的section合并成⼀个⼤的segment，这样就可以实现不同的访问权限，从⽽优化内存管理和权限访问控制。

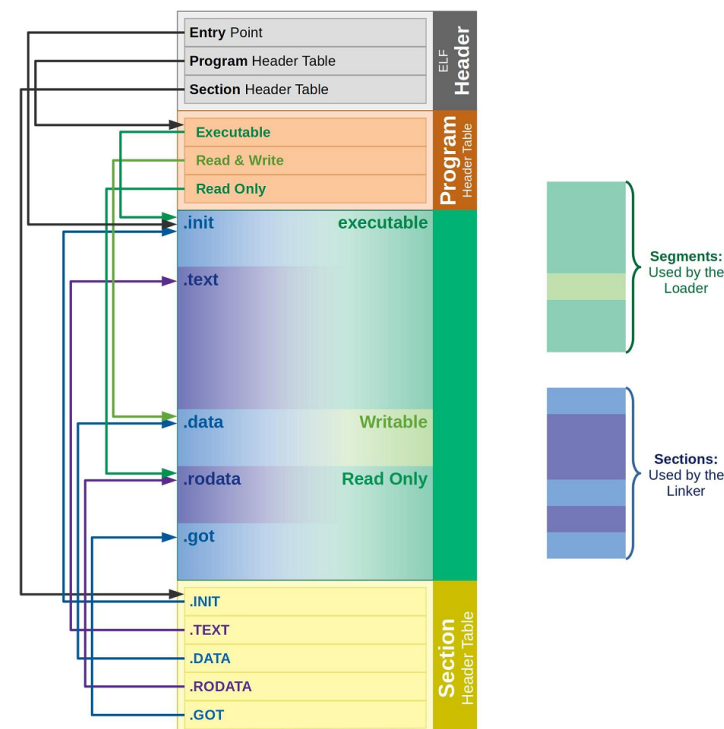

• 1链接视图(Linking view) - 对应节头表 Section header table
• ⽂件结构的粒度更细，将⽂件按功能模块的差异进⾏划分，静态链接分析的时候⼀般关注的是链接视图，能够理解 ELF ⽂件中包含的各个部分的信息。
• 为了空间布局上的效率，将来在链接⽬标⽂件时，链接器会把很多节（section）合并，规整成可执⾏的段（segment）、可读写的段、只读段等。合并了后，空间利⽤率就⾼了，否则，很⼩的很⼩的⼀段，未来物理内存⻚浪费太⼤（物理内存⻚分配⼀般都是整数倍⼀块给你，⽐如4k），所以，链接器趁着链接就把⼩块们都合并了。
• 2执⾏视图(execution view) - 对应程序头表 Program header table
• 告诉操作系统，如何加载可执⾏⽂件，完成进程内存的初始化。⼀个可执⾏程序的格式中，
  ⼀定有 program header table 。
• 说⽩了就是：⼀个在链接时作⽤，⼀个在运⾏加载时作⽤。

• 命令 readelf -S hello.o 可以帮助查看ELF⽂件的 节头表。
• .text节 ：是保存了程序代码指令的代码节。
• .data节 ：保存了初始化的全局变量和局部静态变量等数据。

我们可以在 ELF头 中找到⽂件的基本信息，以及可以看到ELF头是如何定位程序头表和节头表的。

// 查看可执⾏程序
$ gcc* .o
$ readelf - h a.out
ELF Header :
Magic: 7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
Class : ELF64
Data : 2's complement, little endian
Version : 1 (current)
OS / ABI : UNIX - System V
ABI Version : 0
Type : DYN(Shared object file)
Machine : Advanced Micro Devices X86 - 64
Version : 0x1
Entry point address : 0x1060
Start of program headers : 64 (bytes into file)
Start of section headers : 14768 (bytes into file)
Flags : 0x0
Size of this header : 64 (bytes)
Size of program headers : 56 (bytes)
Number of program headers : 13
Size of section headers : 64 (bytes)
Number of section headers : 31
Section header string table index : 30

 对于 ELF HEADER 这部分来说，我们只⽤知道其作⽤即可，它的主要⽬的是定位⽂件的其他部分。

7.理解连接与加载

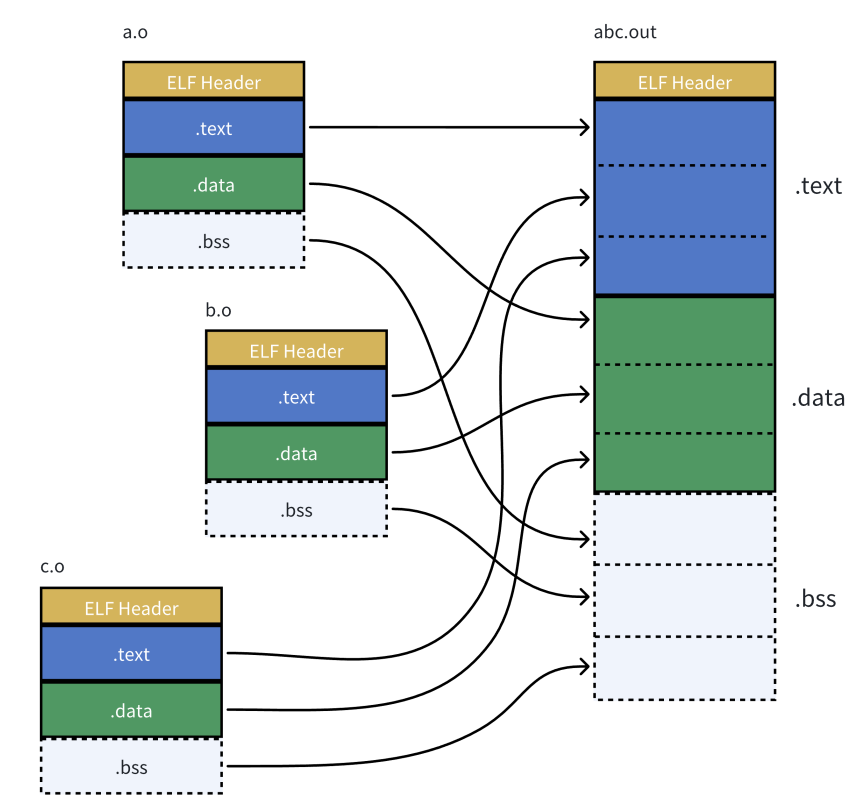

7.1静态链接

⽆论是⾃⼰的.o, 还是静态库中的.o，本质都是把.o⽂件进⾏连接的过程

所以：研究静态链接，本质就是研究.o是如何链接的

$ ll
-rw-rw-r-- 1 whb whb 62 Oct 31 15:36 code.c
-rw-rw-r-- 1 whb whb 103 Oct 31 15:36 hello.c
whb@bite:~/test/test/test$ gcc -c *.c
whb@bite:~/test/test/test$ gcc *.o -o main.exe
$ ll
-rw-rw-r-- 1 whb whb 62 Oct 31 15:36 code.c
-rw-rw-r-- 1 whb whb 1672 Oct 31 15:46 code.o
-rw-rw-r-- 1 whb whb 103 Oct 31 15:36 hello.c
-rw-rw-r-- 1 whb whb 1744 Oct 31 15:46 hello.o
-rwxrwxr-x 1 whb whb 16752 Oct 31 15:46 main.exe*

 查看编译后的.o⽬标⽂件

$ objdump -d code.o
code.o: file format elf64-x86-64
Disassembly of section .text:
0000000000000000 <run>:
0: f3 0f 1e fa           endbr64
4: 55 push               %rbp
5: 48 89 e5              mov %rsp,%rbp
8: 48 8d 3d 00 00 00 00  lea 0x0(%rip),%rdi # f<run+0xf>
f: e8 00 00 00 00        callq 14 <run+0x14>
14: 90                   nop
15: 5d                   pop %rbp
16: c3                   retq
$ objdump -d hello.o
hello.o: file format elf64-x86-64
Disassembly of section .text:
0000000000000000 <main>:
0: f3 0f 1e fa           endbr64
4: 55                    push %rbp
5: 48 89 e5              mov %rsp,%rbp
8: 48 8d 3d 00 00 00 00  lea 0x0(%rip),%rdi # f<main+0xf>
f: e8 00 00 00 00        callq 14 <main+0x14>
14: b8 00 00 00 00       mov $0x0,%eax
19: e8 00 00 00 00       callq 1e <main+0x1e>
1e: b8 00 00 00 00       mov $0x0,%eax
23: 5d                   pop %rbp
24: c3                   retq

$ cat hello.c
#include<stdio.h>
void run();
int main()
{
    printf("hello world!\n");
    run();
    return 0;
}

 code.o 不认识 printf 函数

$ cat code.c
#include<stdio.h>
void run()
{
    printf("running...\n");
}

其实就是在编译 hello.c 的时候，编译器是完全不知道 printf 和 run 函数的存在的，⽐如他们

位于内存的哪个区块，代码⻓什么样都是不知道的。因此，编辑器只能将这两个函数的跳转地址先暂时设为0。

这个地址会在哪个时候被修正？链接的时候！为了让链接器将来在链接时能够正确定位到这些被修正的地址，在代码块（.data）中还存在⼀个重定位表，这张表将来在链接的时候，就会根据表⾥记录的地址将其修正。

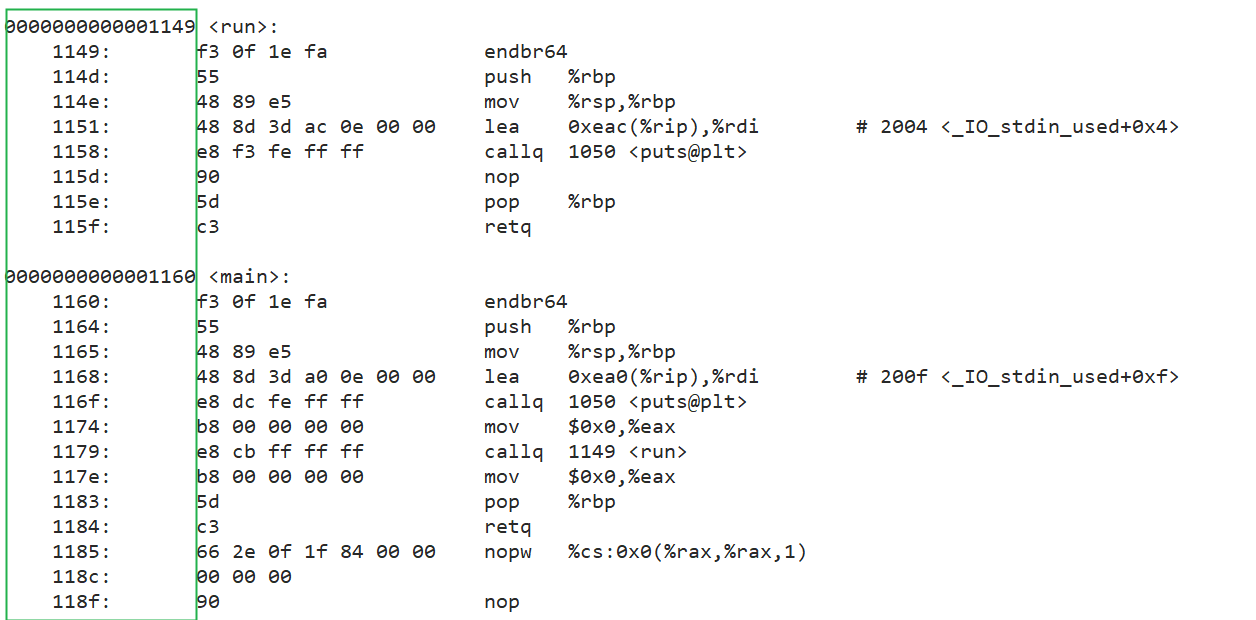

静态链接就是把库中的.o进⾏合并，所以链接其实就是将编译之后的所有⽬标⽂件连同⽤到的⼀些静态库运⾏时库组合，拼装成⼀个独⽴的可执⾏⽂件。其中就包括我们之前提到的地址修正，当所有模块组合在⼀起之后，链接器会根据我们的.o⽂件或者静态库中的重定位表找到那些需要被重定位的函数全局变量，从⽽修正它们的地址。这其实就是静态链接的过程。

所以，链接过程中会涉及到对.o中外部符号进⾏地址重定位。

7.2ELF加载与进程地址空间

7.2.1 虚拟地址/逻辑地址

1. ⼀个ELF程序，在没有被加载到内存的时候，有没有地址呢？

 7.2.2重新理解进程虚拟地址空间

ELF 在被编译好之后，会把⾃⼰未来程序的⼊⼝地址记录在ELF header的Entry字段中：

$ gcc *.o
$ readelf -h a.out
ELF Header:
Magic: 7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
Class:                      ELF64
Data:                       2's complement, little endian
Version:                    1 (current)
OS/ABI:                     UNIX - System V
ABI Version:                0
Type:                       DYN (Shared object file)
Machine:                    Advanced Micro Devices X86-64
Version:                    0x1
Entry point address:        0x1060
Start of program headers:   64 (bytes into file)
Start of section headers:   14768 (bytes into file)
Flags:                      0x0
Size of this header:        64 (bytes)
Size of program headers:    56 (bytes)
Number of program headers:  13
Size of section headers:    64 (bytes)
Number of section headers:  31
Section header string table index: 30

 7.3动态链接与动态库加载

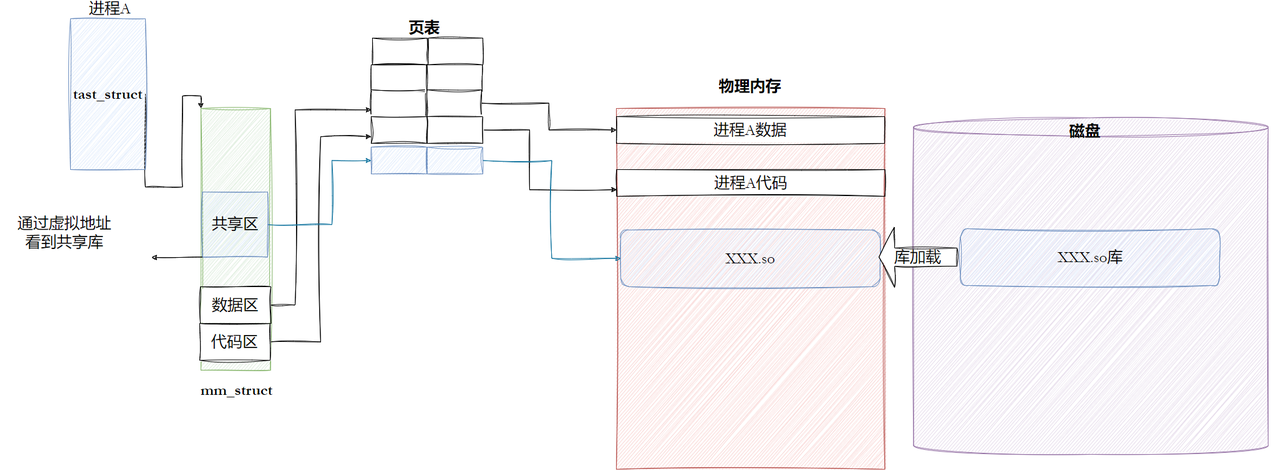

7.3.1进程如何看到动态库

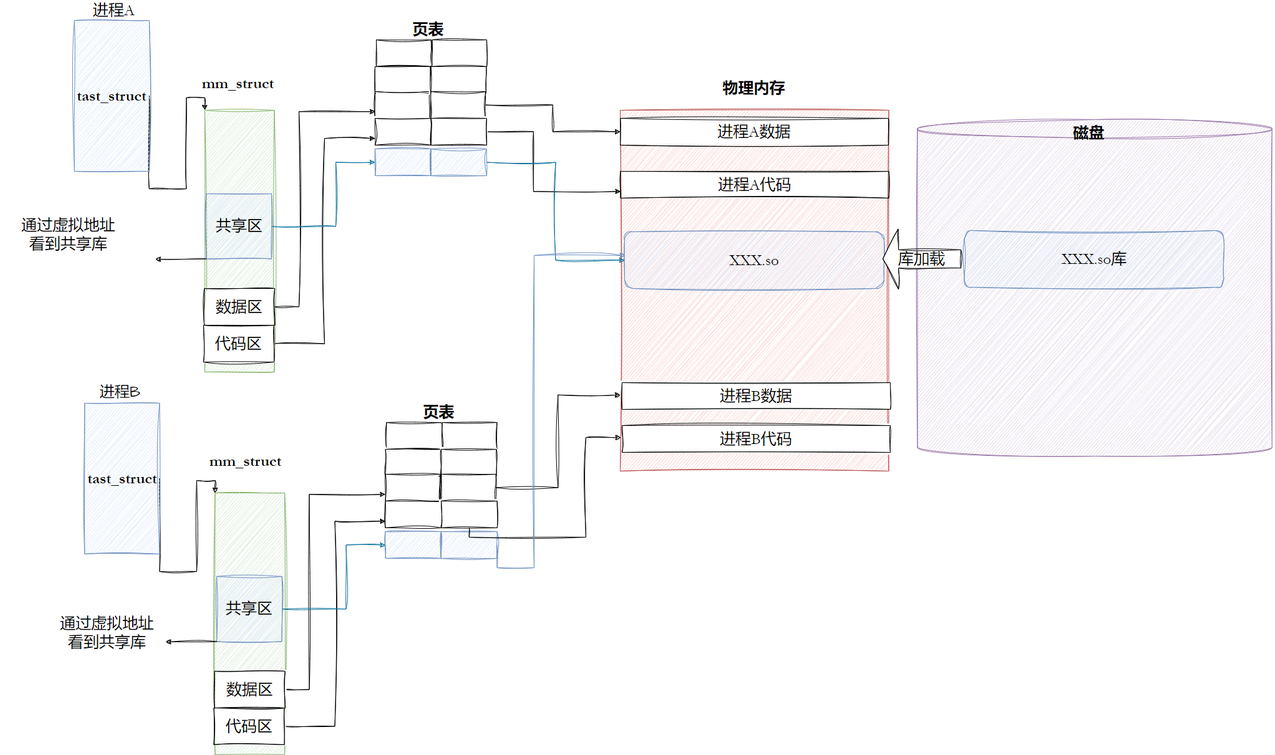

 7.3.2进程间如何共享库的

7.3.3动态链接

7.3.3.1概要

$ ldd hello
linux-vdso.so.1 => (0x00007fffeb1ab000)
libc.so.6 => /lib64/libc.so.6 (0x00007ff776af5000)
/lib64/ld-linux-x86-64.so.2 (0x00007ff776ec3000)
# ldd命令⽤于打印程序或者库⽂件所依赖的共享库列表。

动态链接到底是如何⼯作的？？

• 设置堆栈：为程序创建⼀个初始的堆栈环境。
• 初始化数据段：将程序的数据段（如全局变量和静态变量）从初始化数据段复制到相应的内存位置，并清零未初始化的数据段。
• 动态链接：这是关键的⼀步， _start 函数会调⽤动态链接器的代码来解析和加载程序所依赖的动态库（shared libraries）。动态链接器会处理所有的符号解析和重定位，确保程序中的函数调⽤和变量访问能够正确地映射到动态库中的实际地址。

动态链接器：

动态链接器（如ld-linux.so）负责在程序运⾏时加载动态库。

当程序启动时，动态链接器会解析程序中的动态库依赖，并加载这些库到内存中。

环境变量和配置⽂件：

Linux系统通过环境变量（如LD_LIBRARY_PATH）和配置⽂件（如/etc/ld.so.conf及其⼦配置

⽂件）来指定动态库的搜索路径。

这些路径会被动态链接器在加载动态库时搜索。

缓存⽂件：

为了提⾼动态库的加载效率，Linux系统会维护⼀个名为/etc/ld.so.cache的缓存⽂件。

该⽂件包含了系统中所有已知动态库的路径和相关信息，动态链接器在加载动态库时会⾸先

搜索这个缓存⽂件。

•  调⽤ __libc_start_main ：⼀旦动态链接完成， _start 函数会调⽤__libc_start_main （这是glibc提供的⼀个函数）。 __libc_start_main 函数负责执⾏⼀些额外的初始化⼯作，⽐如设置信号处理函数、初始化线程库（如果使⽤了线程）等。
• 调⽤ main 函数：最后， __libc_start_main 函数会调⽤程序的 main 函数，此时程序的执⾏控制权才正式交给⽤⼾编写的代码。
• 处理 main 函数的返回值：当 main 函数返回时， __libc_start_main 会负责处理这个返回 值，并最终调⽤ _exit 函数来终⽌程序

7.3.3.2动态库中的相对地址

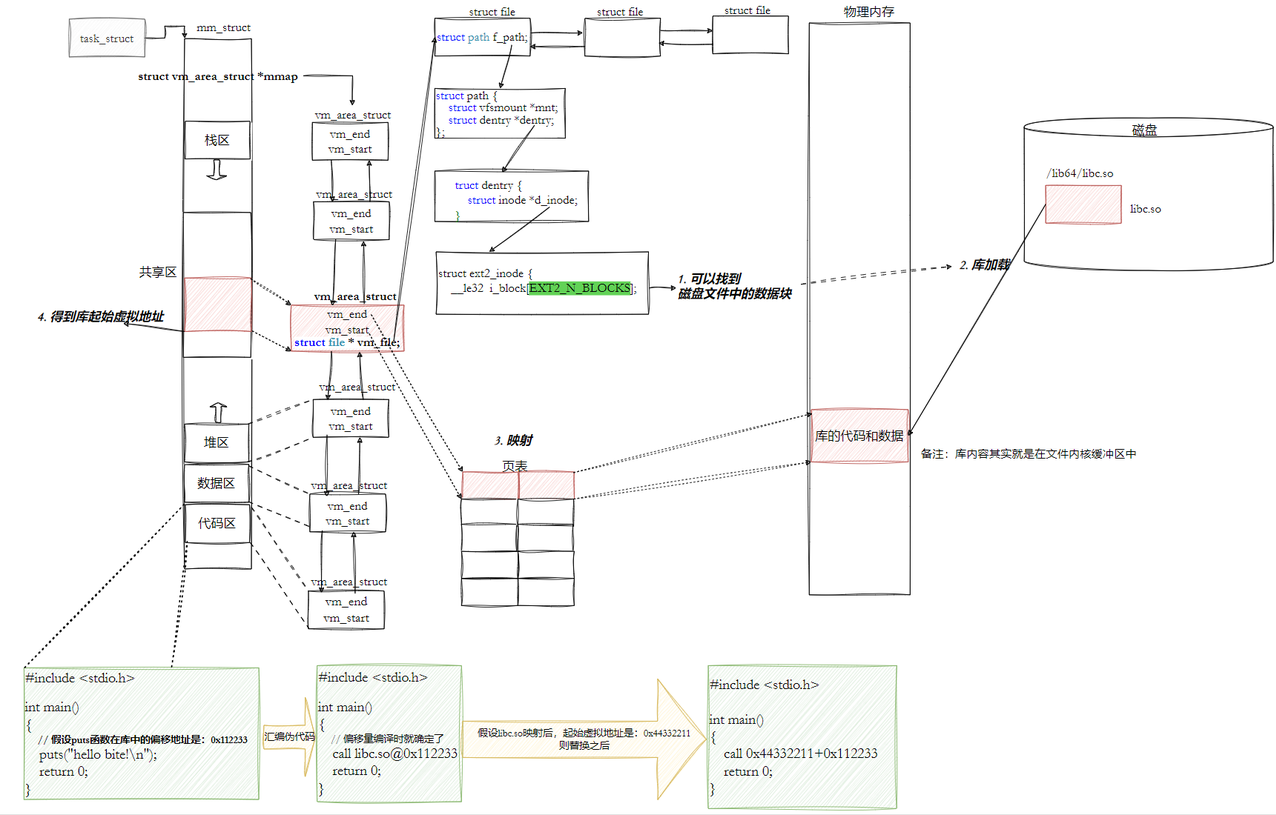

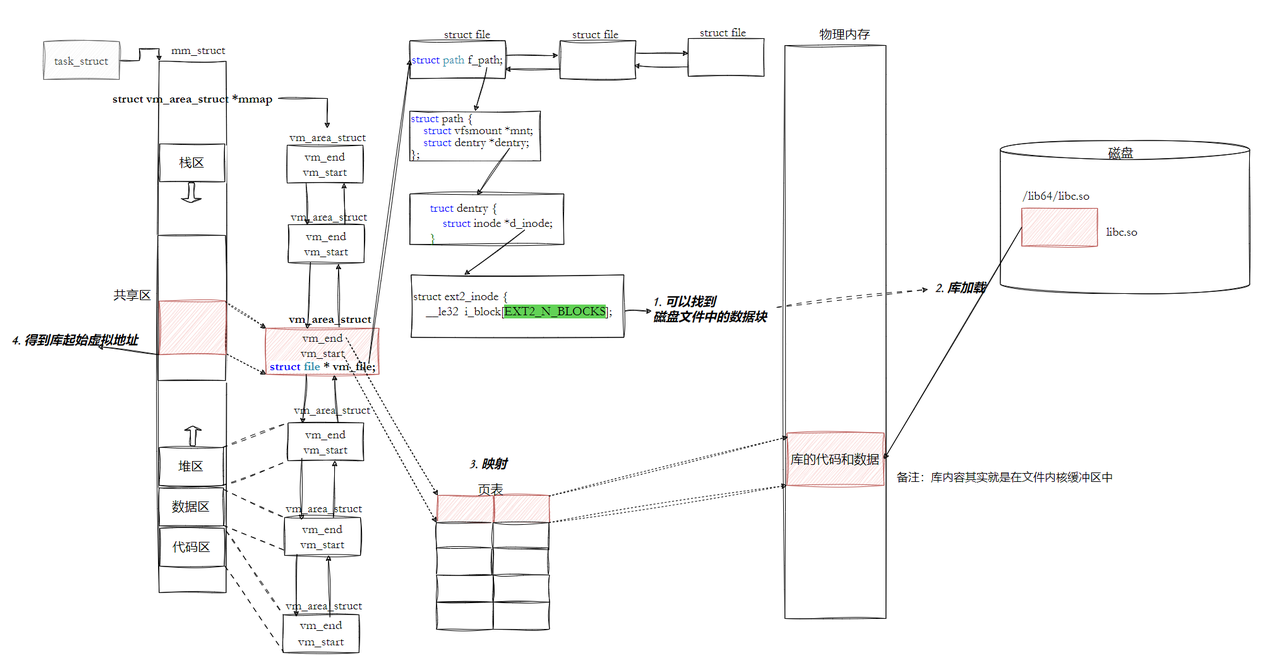

 7.3.3.3我们的程序，怎么和库具体映射起来的

动态库也是⼀个⽂件，要访问也是要被先加载，要加载也是要被打开的

让我们的进程找到动态库的本质：也是⽂件操作，不过我们访问库函数，通过虚拟地址进⾏跳转访问的，所以需要把动态库映射到进程的地址空间中

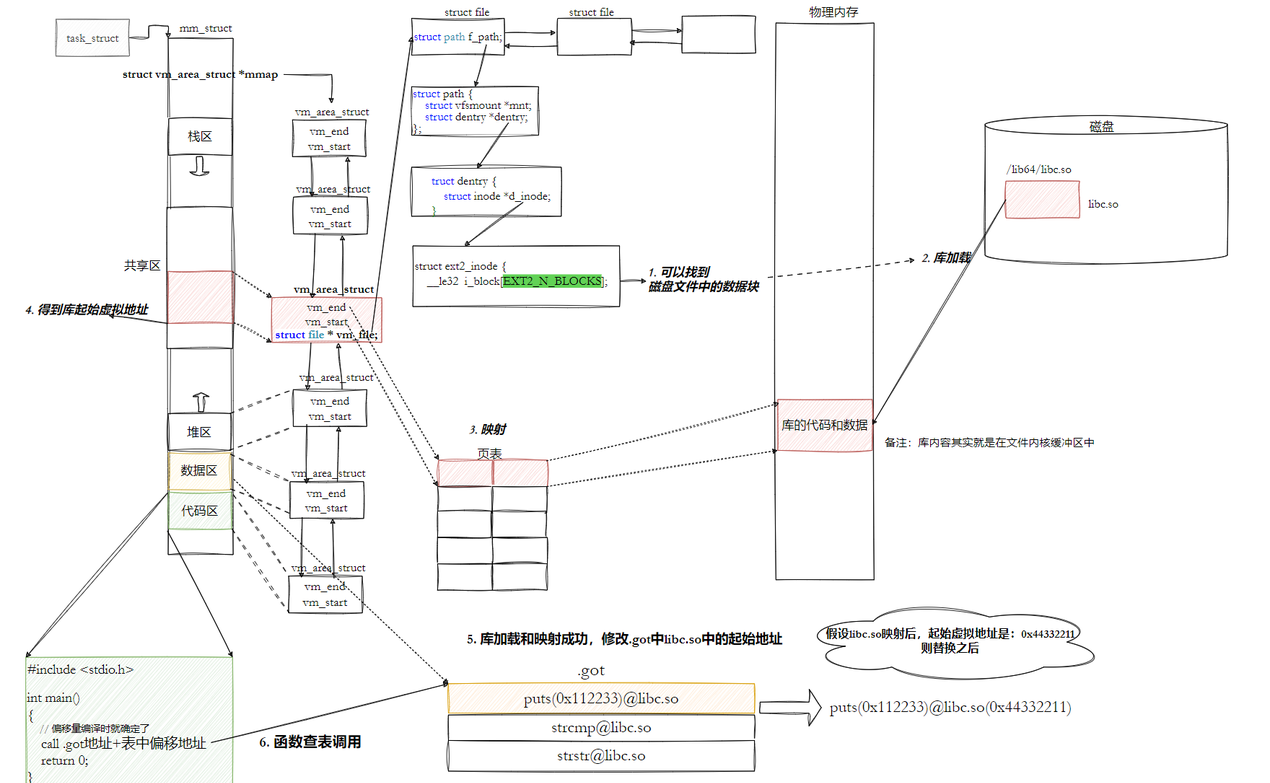

7.3.3.4我们的程序，怎么进⾏库函数调⽤

库已经被我们映射到了当前进程的地址空间中

库的虚拟起始地址我们也已经知道了

库中每⼀个⽅法的偏移量地址我们也知道

所有：访问库中任意⽅法，只需要知道库的起始虚拟地址+⽅法偏移量即可定位库中的⽅法

⽽且：整个调⽤过程，是从代码区跳转到共享区，调⽤完毕在返回到代码区，整个过程完全在进程地址空间中进⾏的.

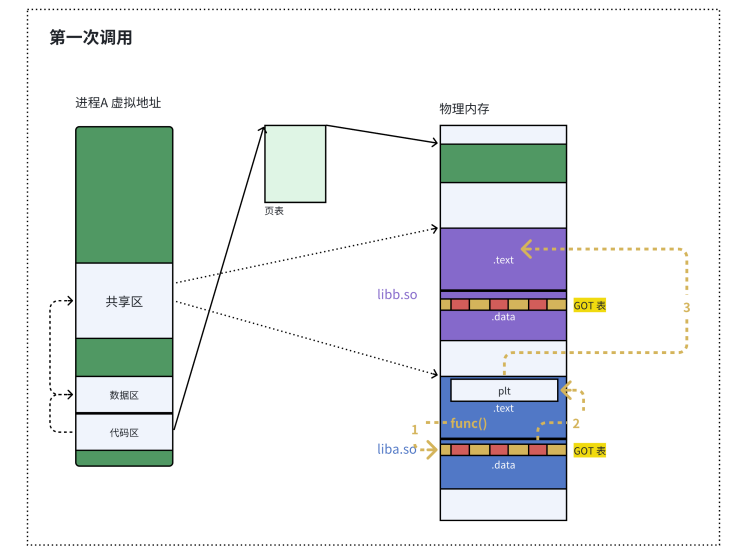

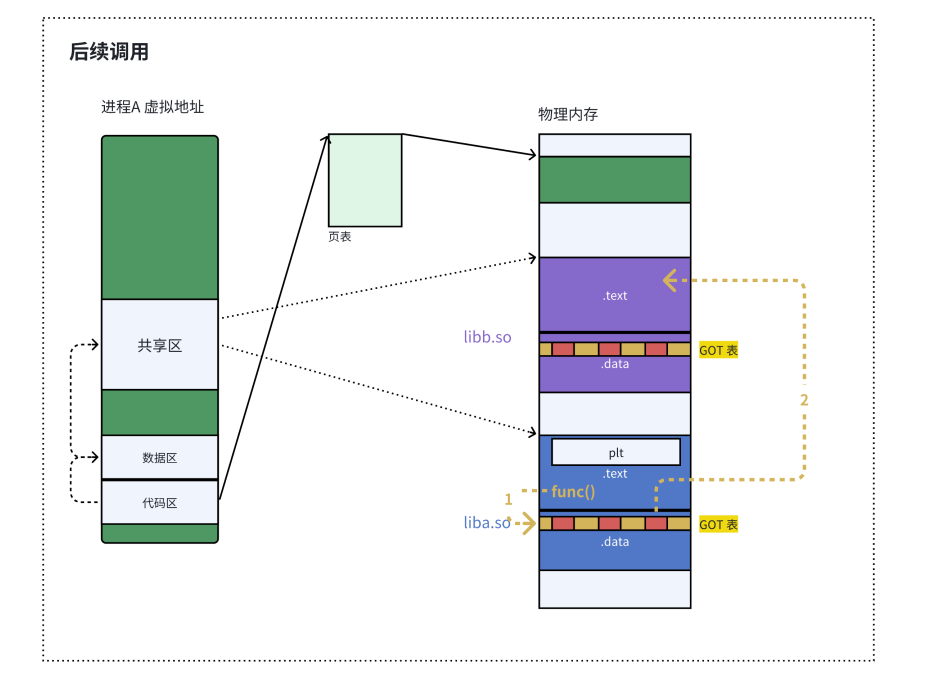

 7.3.3.5全局偏移量表GOT(global offset table)

也就是说，我们的程序运⾏之前，先把所有库加载并映射，所有库的起始虚拟地址都应该

提前知道

然后对我们加载到内存中的程序的库函数调⽤进⾏地址修改，在内存中⼆次完成地址设置

(这个叫做加载地址重定位)

等等，修改的是代码区？不是说代码区在进程中是只读的吗？怎么修改？能修改吗？

 因为.data区域是可读写的，所以可以⽀持动态进⾏修改

$ readelf - S a.out
...
[24].got PROGBITS 0000000000003fb8 00002fb8
0000000000000048 0000000000000008 WA 0 0 8
...
$ readelf - l a.out # .got在加载的时候，会和.data合并成为⼀个segment，然后加载在⼀起

...
05 .init_array .fini_array .dynamic .got .data .bss
...

1. 由于代码段只读，我们不能直接修改代码段。但有了GOT表，代码便可以被所有进程共享。但在不同进程的地址空间中，各动态库的绝对地址、相对位置都不同。反映到GOT表上，就是每个进程的每个动态库都有独⽴的GOT表，所以进程间不能共享GOT表。
2. 在单个.so下，由于GOT表与 .text 的相对位置是固定的，我们完全可以利⽤CPU的相对寻址来找到GOT表。
3. 在调⽤函数的时候会⾸先查表，然后根据表中的地址来进⾏跳转，这些地址在动态库加载的时候会被修改为真正的地址。
4. 这种⽅式实现的动态链接就被叫做 PIC 地址⽆关代码 。换句话说，我们的动态库不需要做任何修改，被加载到任意内存地址都能够正常运⾏，并且能够被所有进程共享，这也是为什么之前我们给编译器指定-fPIC参数的原因，PIC=相对编址+GOT。

 7.3.3.6库间依赖

不仅仅有可执⾏程序调⽤库

库也会调⽤其他库！！库之间是有依赖的，如何做到库和库之间互相调⽤也是与地址⽆关的呢？？

库中也有.GOT,和可执⾏⼀样！这也就是为什么⼤家为什么都是ELF的格式！
