“硬件系统庞杂、调试周期长”
“高频模拟前端不稳定，影响采样精度”
“接收和发射链路难以同步，难以扩展更多通道”
“数据流量大，处理与存储跟不上”
这些是大部分客户在构建多通道、高频宽的射频采样链路时，面临的主要问题。

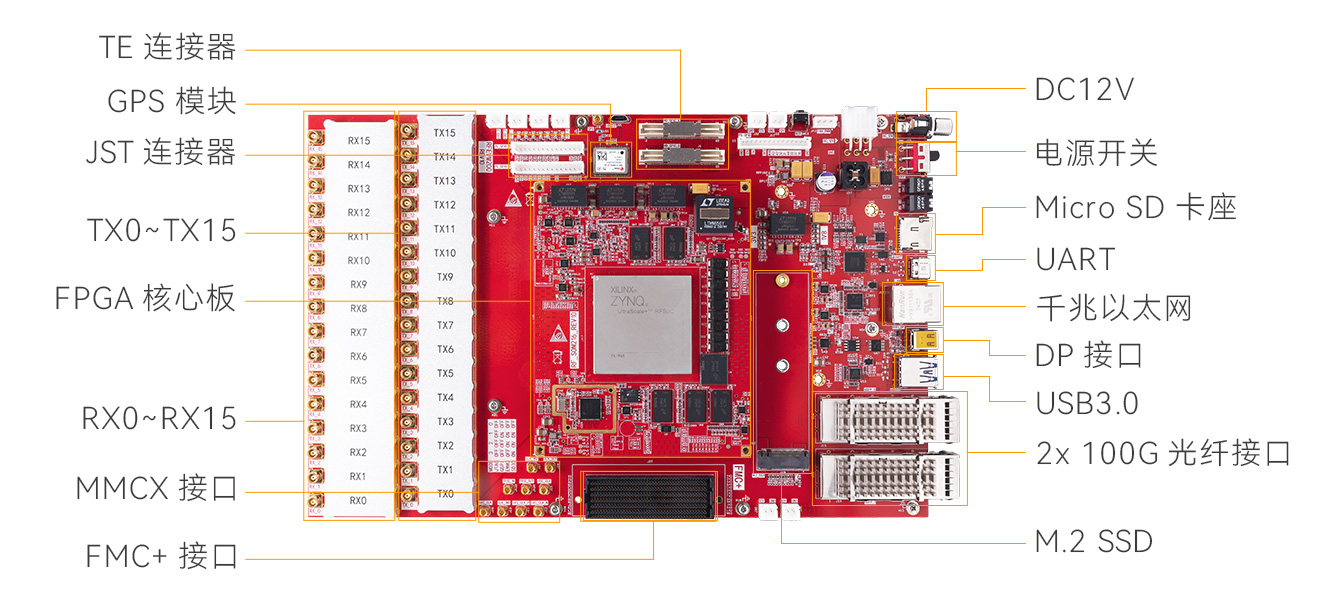

AXRF49 正是为解决这些瓶颈而来——它依托于 AMD 第三代 Zynq UltraScale+ RFSoC ZU49DR，整合了：
16 通道 14 位高性能 ADC/DAC
高速可编程逻辑（FPGA）
四核 ARM A53 + 双核 ARM R5 处理器
高性能射频模拟前端（支持 sub-6GHz 直接采样）
让您从繁琐的硬件集成中解脱出来，专注于算法和系统创新。
通信原型开发：从分立器件走向单芯片平台
传统的 Massive MIMO 或小基站原型开发通常需要多个高速 ADC/DAC 模块、FPGA 板卡与嵌入式处理器组合而成，存在体积大、延时高、功耗高、接口调试复杂等问题，导致研发周期长、系统稳定性差。
AXRF49 通过内建的 16 路 14 位 DAC（最高 9.85GSPS）与 16 路 14 位 ADC（最高 2.5GSPS），实现了 sub-6GHz 频段内的直接射频采样与发射，彻底省去了中频变换链路。再加上其高达 930K 逻辑单元、4272 DSP 单元的 FPGA 资源，可直接实现信道估计、波束赋形、DFFT、LDPC 解码等物理层加速逻辑。
光纤接口支持 2×100G QSFP28，配合 5GB PL DDR4 带宽缓存与 M.2 NVMe，本地与远端处理无缝衔接，打造低延时、高并发的无线接入测试平台，适合 5G NR 和未来的 6G 空口研究。
相控阵雷达
同步、多通道、高速处理能力合一
雷达波束控制与干扰信号合成通常对多通道同步、采样精度、低相位噪声、高带宽处理能力要求极高。而传统以多卡片堆叠方式构建阵列系统，不仅接口繁杂，同步性差，且系统集成工作量巨大。
通过 RFSoC ZU49DR 的 RF-ADC/DAC 模块，AXRF49 可同步采集/发射 16 路射频信号，为相控阵波束形成提供硬件基础。利用其可编程插值/抽取（1x~40x）功能，在保证高采样率的同时实现频域调制、抗混叠处理，满足雷达对不同信号体制的适配需求。
结合 FPGA 逻辑资源，可实现 LFM 信号调制、脉压、MTI/MTD 处理等关键算法，借助高速光口与外部后端进行实时数据记录或识别。相比传统方案，AXRF49 将“模拟前端+数字处理+系统控制”三者融合于单板，有效缩短系统搭建周期，并降低干扰路径复杂度。
医疗/工业检测新模式
高速数据采集与边缘AI融合处理
在高端超声、光学成像、射线检测等场景中，既需要高采样精度和实时性，又希望将更多智能前处理下沉至边缘端。
AXRF49 通过 RFSoC 将高速模拟采集链路（ADC）与 AI 运算能力有机结合，16 路 14 位 ADC 可覆盖多探头传感器阵列，用户可基于强大的 FPGA 资源，灵活部署降噪、滤波、特征提取、智能压缩等算法，在 ARM Cortex-A53 与 R5 核心上进行深度模型推理或控制逻辑处理。
数据可通过 NVMe SSD 或 USB3.0 实时落盘，或经高速光纤/以太网上传至边缘服务器，满足工业质检与远程医疗对实时性与数据完整性的双重需求。AXRF49 支持在本地 FPGA 内部署预处理逻辑，真正实现“边采集、边处理”的架构升级，顺应“采集即智能”的行业趋势。
从多通道射频采集到边缘智能预处理，再到高速数据外联，AXRF49 让原型验证不再受制于平台碎片化。它能帮助您缩短研发路径，助力您的方案更快落地、更稳健走向工程化。
