一、产品概述
1.1 产品用途
SG-PN-IOL-8A-001 网关是 Profinet 从转 IO-Link 主的网关设备 ，可以将 IO-Link 从站设备接入 Profinet 系统，通过该网关可实现传感器及驱动器与控制 器之间的信息交互。网关有两个百兆网口和 8 个 IO-Link 端口，两个百兆网口支 持 100BASE-TX，MDI/MDIX 自侦测, 内部集成以太网交换机，方便将设备组成 菊花链。8 个 IO-Link 端口是 Class-A 规范的接口形式，符合 IO-Link V1.1.3 版本 要求，支持 COM1、COM2 、COM3 三种通讯速率，可以连接各品牌的 IO-Link 传感器及IO-Link 从站设备，同样也可连接普通开关量信号的传感器和执行器等。
1.2 产品特点
（1）高达 IP67 防护等级。
（2）符合 IO-Link V1.1.3 标准。
（3）主站支持 COM1、COM2 、COM3 三种通讯速率。
（4）IO-Link 通道可连接标准的 IO-Link 设备和标准开关量信号。
（5）每个 IO-Link 端口附带一个输入通道。
（6）单个 IO-Link 端口最大支持 1A 输出电流。
（7）LED 状态显示通道通讯状态。
1.3 产品参数
电源接口参数 |
|
电源接口 |
八分之七 |
供电电压 |
24VDC（18V~30V） |
总线接口参数 |
|
总线协议 |
Profinet |
总线接口 |
2 x M12-D ，4Pin ，孔端 |
数据传输介质 |
5 类以上的 UTP 或 STP |
传输距离 |
≤100 米 |
IO-Link 接口参数 |
|
DI/DO/IO-Link 接口 |
8 x M12-A ，5Pin ，孔端 |
IO-Link 通道数 |
8 |
IO-Link 版本 |
V1. 1.3 |
IO-Link 传输速率 |
COM1（4.8kbps）、COM2（38.4kbps）、COM3（230.4kbps） |
输入通道数 |
最大 16 |
输入信号类型 |
PNP |
输出最大通道数 |
最大 8 |
单通道最大输出电流 |
1A |
输出信号类型 |
PNP |
1.4 技术指标
（1）以太网接口支持 100BASE-TX ，MDI/MDIX 自侦测, 集成以太网交换机， 方便将设备组成菊花链。
（2）电磁兼容指标：
EFT：level 4;class A
浪涌：level 2;class A
静电：level 3;class A
（3）电源电压：18~30V 宽电压供电，双电源端口方便电源级联。
（4）额定功率 3W（24V/125mA）。
（5）环境温度：运输和存储：-40℃~+70℃；工作温度：-20℃~+60℃
（6）工作相对湿度：5~95%（无结露）

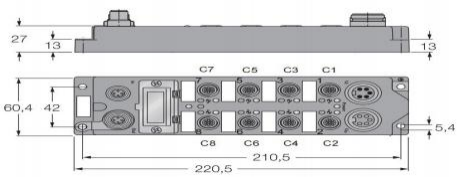

（7）外形尺寸：（长）220mm×（宽）60mm×（厚）27mm

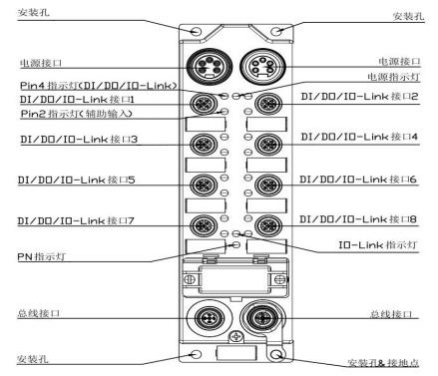

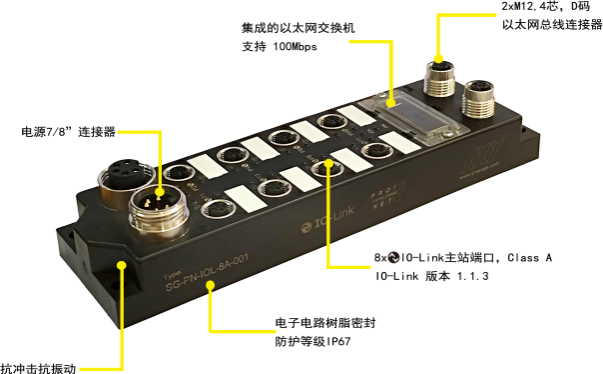

2.1 接口
1 、产品电源接口有两个，分别为 Ui 和 Uo ，两个电源接口方便电源级联。
第 1 脚与第 5 脚为 NC ，第 2 脚为 GND ，第 4 脚为电源正，第 3 脚为大地。
2 、Profinet 总线接口为 M12-D ，孔端。
3 、IO-Link 接口为 M12-A ，孔端。支持 SIO 模式，第 1 脚为电源正，第 2 脚为
DI 通道，第 3 脚为 GND ，第 4 脚可以作为 DI 、DO 或 IO-Link 模式。
2.2 指示灯
指示灯 |
含义 |
POWER |
电源正常 LED 为常亮状态。 |
IOL |
启动后 LED 常亮状态。 |
PN |
PN 通讯异常 LED 为常亮状态，PN 通讯正常 LED 为闪烁状态。 |
① |
IO-Link 4 脚 DI 模式时，输入高电平，LED 点亮，输入低电平，LED 熄灭。 IO-Link4 脚 DO 模式时，输出高电平，LED 点亮，输出低电平，LED 熄灭。 IO-Link4 脚 IO-Link 模式时，IO-Link 通讯正常，LED 点亮，IO-Link 通信异常， LED 熄灭。 |
② |
IO-Link2 脚输入高电平时，LED 点亮。 IO-Link2 脚输入低电平时，LED 熄灭。 |
三、应用实例
本实例使用 IO-Link 网关将欧姆龙接近传感器 E2E-X_B1D12(IO-Link 接口) 接入到西门子 1200PLC ，读取接近传感器的数据。

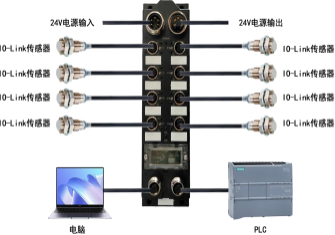

3.1 硬件接线
把欧姆龙传感器的线束接入到 P1 端口(接到 P1~P8 任意端口都可以，这里仅 用 P1 端口举例)。把西门子 1200 型号的 PLC 网口与 SG-PN-IOL-8A-001 的 IN 口 相连(IN 或 OUT 都可以，这里仅用 IN 举例) 。电源端口接入 DC24V 电源。
3.2 西门子 1200PLC 与 SG-PN-IOL-8A-001 组态
Profinet 配置需要使用西门子公司软件 TIA 和 SG-PN-IOL-8A-001 的 GSD 文件，在使用之前要确保已在电脑安装 TIA 并拿到GSD 文件（GSD 文件在本 公司官网自行下载）。
下面以 TIA v19 和西门子 1214C 为例演示监控数据，用户应当根据实际 TIA 版本和 PLC 型号进行变更。

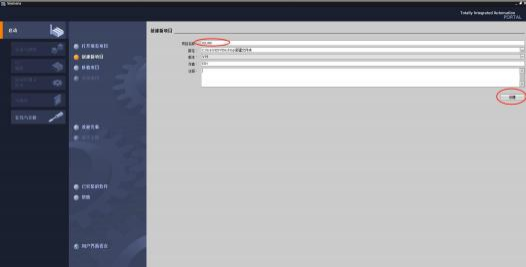

①给设备上电，使用网线连接设备、电脑和 PLC；打开 TIA v19 软件，创 建新项目 IOLINK（项目名称随意），如下图：

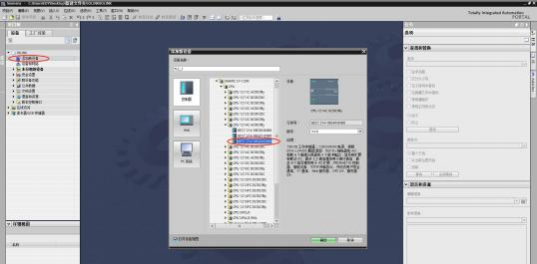

②点击“打开项目视图 ”，之后进入如下页面，点击“添加新设备 ”，选择 使用的 PLC 型号。

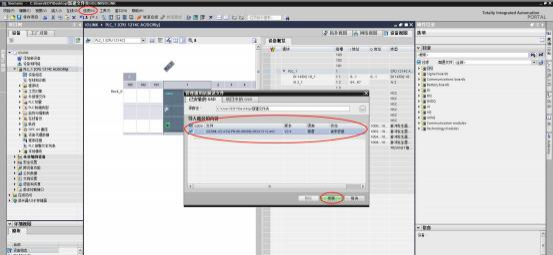

③点击“选项 ”下的“管理通用站描述文件（GSD）”, 在弹出窗口上选择 保存 GSD 文件的路径，勾选 GSD 并点击“安装 ”。如下图：

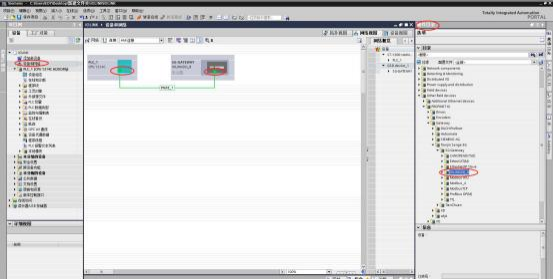

④切换到“设备和网络 ”页面，在硬件目录找到刚添加的硬件（IOLINK(M)_8） 并双击，之后用鼠标连接 PLC 和 SG-GATEWAY 。如下图：

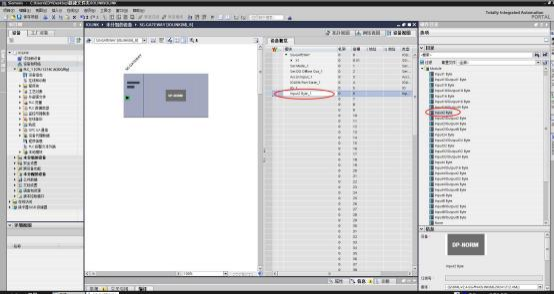

⑤双击“SG-GATEWAY ”进入配置页面，在槽 1 拖入 Input2 Byte_ 1 模块。 如下图：
备注：这里插槽具体插入哪个模块，要根据实际 IO-Link 传感器决定。需要 事先阅读 IO-Link 从站的 IODD 文件，通过 IODD 文件可知欧姆 E2E-X_B1D12 型号的接近传感器的输入过程数据是 2 个字节的长度。

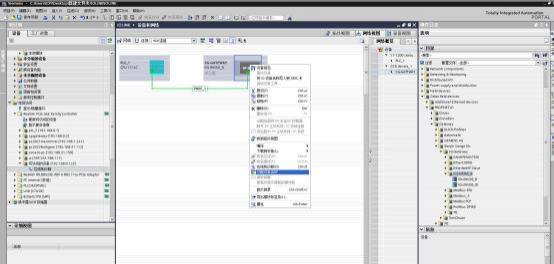

⑥在网络视图右键设备，选择分配设备名称。

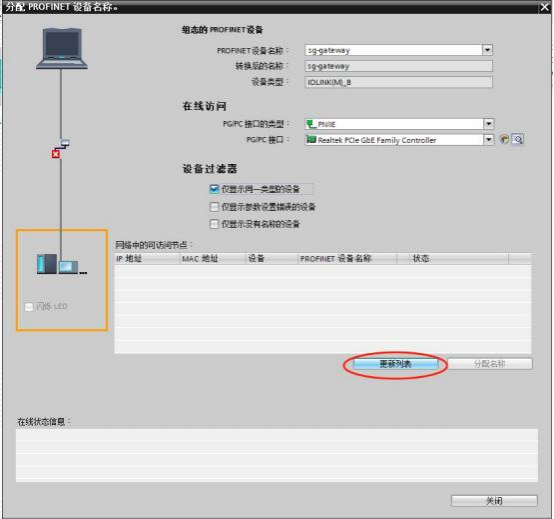

⑦进入如下页面，点击更新列表

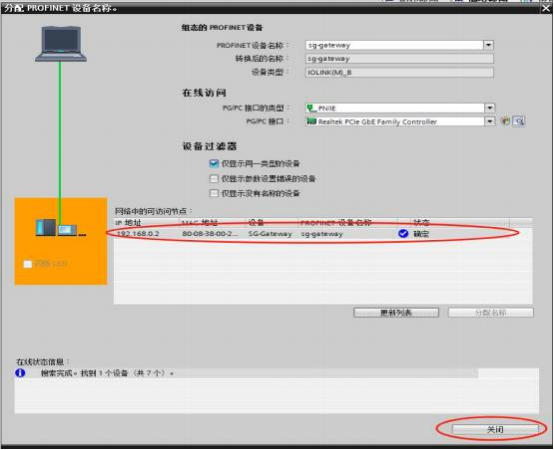

⑧分配后如下图，然后点击关闭。

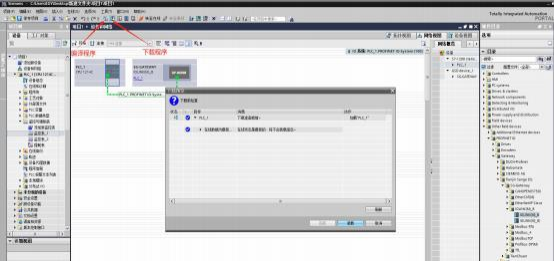

⑨编译，下载程序。
⑩查看欧姆龙接近传感器数据。
先查看端口 1 插槽的映射地址，这里是 I 区的第六个字节和第七个字节。

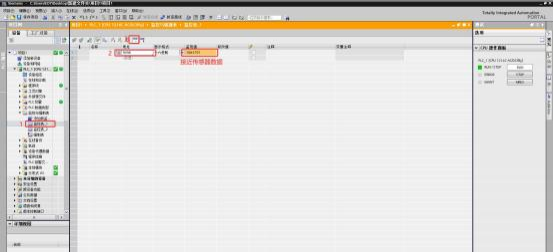

监控数据，如下图：
PN 从转 IOLINK 主的端口 1 的①号灯点亮。PN 灯闪烁。 移动传感器，可以看到传感器数据实时变化。
欧姆龙传感器的输入过程数据含义如下：
