引言
在计算机视觉和图像处理领域，图像金字塔是一种强大的多尺度分析工具。它允许我们在不同的分辨率下处理图像，从而捕捉到图像在各个尺度上的特征。本文将深入探讨两种最常见的图像金字塔：高斯金字塔和拉普拉斯金字塔，并通过OpenCV实现来展示它们的工作原理。
什么是图像金字塔？
图像金字塔是由同一图像的不同分辨率组成的一系列图像。金字塔的底部是原始高分辨率图像，而顶部是低分辨率图像。通过这种方式，图像金字塔可以表示图像在不同尺度下的信息，这在许多计算机视觉任务中非常有用，如目标检测、图像融合和特征提取等。
图像金字塔主要分为两种类型：高斯金字塔和拉普拉斯金字塔。下面我们将分别介绍它们的原理和实现。
1. 准备工作
首先，我们需要导入必要的库并读取示例图像：
import cv2 # opencv读取的格式是BGR
import matplotlib.pyplot as plt # matplotlib读取的格式与opencv不同
import numpy as np
# 读取灰度图像
face = cv2.imread('face.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('face', face)
cv2.waitKey(0)

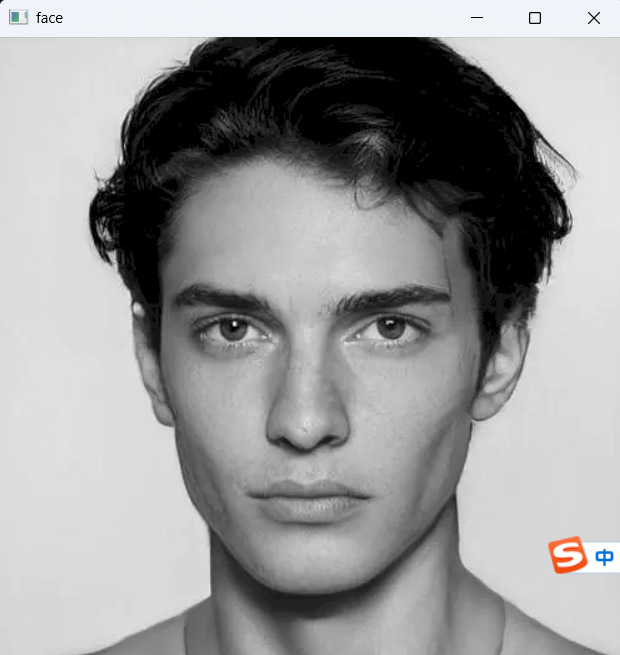

- 输入图片如下所示：
2. 高斯金字塔
高斯金字塔是通过重复对图像进行高斯平滑和下采样而得到的图像集合。
2.1 向下采样（pyrDown）
向下采样会缩小图像尺寸，通常每次采样后图像的长宽各减半：
face_down_1 = cv2.pyrDown(face) # 第一次下采样G1
cv2.imshow('down_1', face_down_1)
cv2.waitKey(0)
face_down_2 = cv2.pyrDown(face_down_1) # 第二次下采样G2
cv2.imshow('down_2', face_down_2)
cv2.waitKey(0)

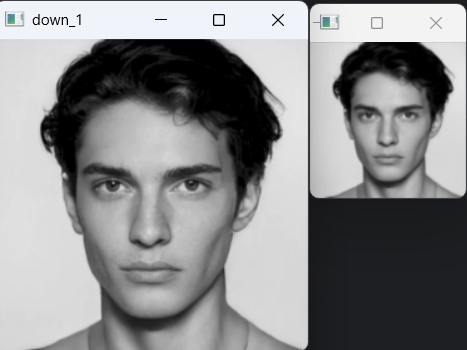

- 进行两次下采样的图片如下所示（左图为第一次下采样，右图为第二次下采样）
2.2 向上采样（pyrUp）
向上采样会放大图像尺寸，但会丢失部分信息：
face_up_1 = cv2.pyrUp(face) # 第一次上采样
cv2.imshow('up_1', face_up_1)
cv2.waitKey(0)
face_up_2 = cv2.pyrUp(face_up_1) # 第二次上采样
cv2.imshow('up_2', face_up_2)
cv2.waitKey(0)

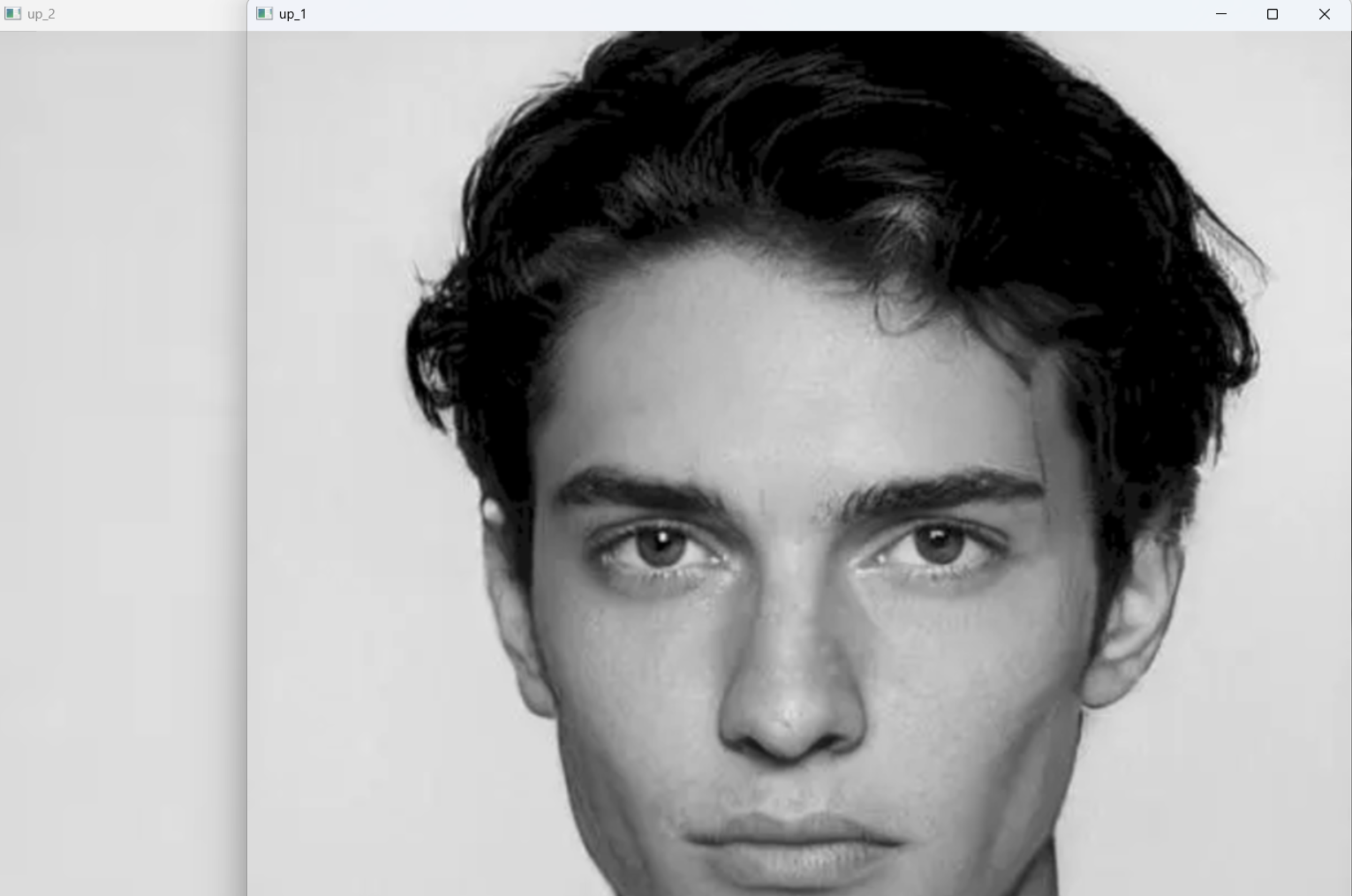

- 进行两次上采样的图片如下所示（左图为第一次上采样，右图为第二次上采样），图片太大了，这样就不给大家展示完全了
2.3 下采样后再上采样的效果
face_down_1_up = cv2.pyrUp(face_down_1) # 对第一次下采样结果上采样
face_down_2_up = cv2.pyrUp(face_down_2) # 对第二次下采样结果上采样
cv2.imshow('down_1_up', face_down_1_up)
cv2.imshow('down_2_up', face_down_2_up)
cv2.waitKey(0)
注意：对下采样后的图像进行上采样，图像会变得模糊，无法完全复原原始图像。
- 左图为对第一次下采样结果上采样，右图为对第二次下采样结果上采样
3. 拉普拉斯金字塔
拉普拉斯金字塔是通过高斯金字塔构建的，保存了图像的高频信息（细节信息），可以用于图像重建。
3.1 构建拉普拉斯金字塔
# 拉普拉斯金字塔层L0和L1
L0 = face - face_down_1_up
L1 = face_down_1 - face_down_2_up
cv2.imshow('L0', L0)
cv2.imshow('L1', L1)
cv2.waitKey(0)

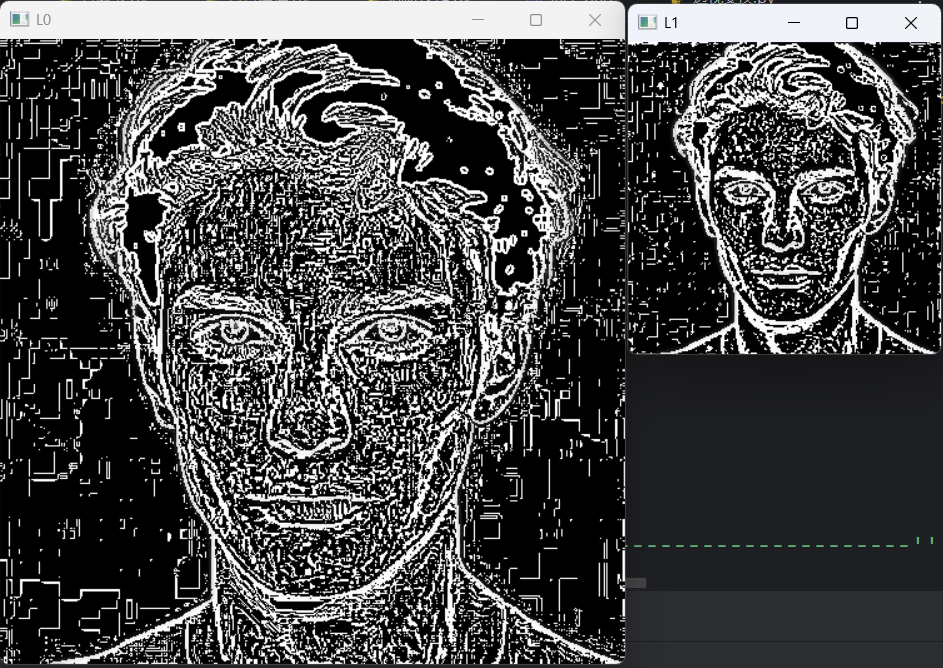

- 左图是L0，右图为L1
3.2 图像重建
利用拉普拉斯金字塔可以重建原始图像：
fuyuan = face_down_1_up + L0
cv2.imshow('fuyuan', fuyuan)
cv2.waitKey(0)
- 图片如下所示
4. 应用
图像金字塔在计算机视觉中有广泛应用：
- 图像融合：如将两张图像无缝拼接
- 特征提取：在不同尺度上提取特征
- 图像压缩：通过保留主要层级实现压缩
- 目标检测：处理不同大小的目标
高斯金字塔提供了图像的多尺度表示，而拉普拉斯金字塔则保存了不同尺度下的细节信息。两者结合使用可以实现许多强大的图像处理功能。
通过本文的代码示例，你可以轻松地在自己的项目中实现这些金字塔操作，为更复杂的图像处理任务打下基础。
5. 总结
图像金字塔是计算机视觉中一种基础而强大的工具，它允许我们在多个尺度上分析和处理图像。高斯金字塔通过向下和向上采样操作创建了图像的多分辨率表示，而拉普拉斯金字塔则保存了图像的细节信息，使我们能够进行图像重建和融合等高级操作。
通过本文的OpenCV实现，我们可以直观地看到这些金字塔操作的效果，理解它们的工作原理和应用场景。希望这篇文章能帮助你更好地掌握图像金字塔这一重要概念。
