为什么使用 ResNet

使用 ResNet 块在 decoder 中有几个重要原因：

梯度流动：残差连接帮助解决深层网络中的梯度消失问题，使得训练更加稳定
特征保持：残差连接确保重要的低层特征能够直接传递到输出层
重建质量：对于 mesh 重建任务，保持细节特征非常重要，ResNet 的跳跃连接有助于保持这些细节
训练稳定性：在从量化的离散表示重建连续坐标的过程中，ResNet 提供了更稳定的训练动态

这种设计选择反映了 MeshGPT 需要高质量重建 3D mesh 几何信息的要求，ResNet 架构在这种重建任务中已被证明是有效的。

从量化码到3D坐标的完整路径

重建过程的完整路径可以在decode_from_codes_to_faces方法中看到： meshgpt_pytorch.py:898-947

这个过程展示了ResNet如何参与完整的重建流程：

量化码通过quantizer.get_output_from_indices转换为连续特征
这些特征经过ResNet块处理（在decode方法中）
最终通过to_coor_logits转换为坐标logits
通过undiscretize函数转换回连续的3D坐标

为什么需要undiscretize

离散化的逆过程：在编码阶段，连续的3D坐标被离散化为整数索引，解码时需要恢复为连续坐标
精度恢复：通过精确的数学逆变换，尽可能恢复原始坐标的精度
范围映射：确保输出坐标在正确的3D空间范围内（通常是-1到1）

图卷积在 MeshAutoencoder 中的使用

在 MeshAutoencoder 的编码器部分，使用了 SAGEConv（GraphSAGE 卷积）来处理 mesh 数据。具体实现可以看到： meshgpt_pytorch.py:52 meshgpt_pytorch.py:543 meshgpt_pytorch.py:552-560

在编码过程中的应用

在 encode 方法中，图卷积被用来处理面（face）之间的连接关系： meshgpt_pytorch.py:764-770

这里首先使用初始的 SAGE 卷积，然后通过多个编码器层进行特征提取。

为什么使用图卷积

使用图卷积在 mesh 处理中有几个关键原因：

自然的数据结构匹配：3D mesh 本质上就是一个图结构，其中面（faces）是节点，面之间的邻接关系构成边。图卷积能够自然地处理这种不规则的拓扑结构。
邻域信息聚合：SAGEConv 能够聚合每个面的邻居面的特征信息，这对于理解 mesh 的局部几何结构至关重要。
置换不变性：图卷积对节点的排列顺序不敏感，这对于处理不同拓扑结构的 mesh 很重要。
特征传播：通过多层图卷积，局部的几何特征可以传播到更大的邻域，帮助模型理解全局的 mesh 结构。

面边缘的自动推导

系统还能自动从面信息推导出面之间的连接关系： data.py:297-302

这确保了图卷积有正确的邻接信息来工作。

Notes

图卷积的使用体现了 MeshGPT 对 3D mesh 数据结构特性的深度理解。相比于传统的卷积神经网络，图卷积更适合处理 mesh 这种不规则的几何数据，能够有效捕获面与面之间的空间关系和几何特征。

你询问的是在 MeshGPT 中一个面（face）有几个邻面。让我基于代码来解释这个问题。

面邻接关系的确定

在 MeshGPT 中，面的邻接关系是通过 derive_face_edges_from_faces 函数来确定的： data.py:297-302

邻面数量的计算逻辑

邻面的数量取决于共享顶点的判断标准： data.py:322-333

关键的判断逻辑在这里：

默认情况：两个面如果共享至少 2 个顶点，则被认为是邻面（face_edges_vertices_threshold = 2）
可选配置：如果设置 neighbor_if_share_one_vertex = True，则共享 1 个顶点就算邻面

实际邻面数量

对于三角形网格（triangular mesh），一个面的邻面数量通常是：

最多 3 个邻面：因为三角形有 3 条边，每条边最多与一个相邻三角形共享
实际数量可能更少：在网格边界处，面可能只有 1-2 个邻面

这个计算过程在函数中通过以下步骤实现： data.py:324-327

在图卷积中的使用

这些邻接关系被用于图卷积操作中： meshgpt_pytorch.py:764-770

输入网格输出网格？

是的，MeshGPT 确实可以实现输入网格输出网格的功能，但这个过程分为两个阶段：

重建（Reconstruction）

MeshAutoencoder 可以接收网格数据并重建相同的网格。在训练过程中，它学习将输入网格编码为离散代码，然后解码回原始网格形状： meshgpt_pytorch.py:979-989

训练时输出重建损失，推理时可以返回重建的网格坐标： meshgpt_pytorch.py:1030-1044

生成（Generation）

MeshTransformer 可以生成全新的网格。它使用训练好的 MeshAutoencoder 作为标记器，学习网格的分布模式，然后生成新的网格： meshgpt_pytorch.py:1422-1424

生成过程返回面坐标和面掩码： README.md:87

工作流程

训练阶段：MeshAutoencoder 学习网格的压缩表示
生成阶段：MeshTransformer 使用学到的表示生成新网格
解码阶段：将生成的代码转换回3D网格坐标

整个系统还支持文本条件生成，可以根据文本描述（如"一把椅子"）生成相应的3D网格。

Notes

虽然输入和输出都是网格，但 MeshTransformer 生成的是全新的网格，而不是简单的重建。这使得它能够创造出训练数据中没有的新颖3D形状。

import torch
from meshgpt_pytorch import (
    MeshAutoencoder,
    MeshTransformer
)
autoencoder = MeshAutoencoder(
    num_discrete_coors=128
)

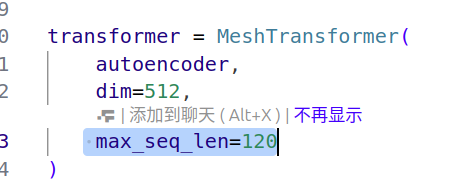

transformer = MeshTransformer(
    autoencoder,
    dim=512,

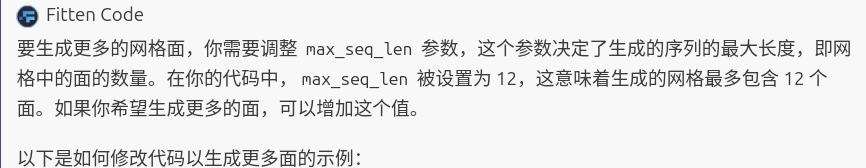

    max_seq_len=12
)

uncached_faces_coors, _ = transformer.generate(cache_kv=False, temperature=0)
cached_faces_coors, _ = transformer.generate(cache_kv=True, temperature=0)

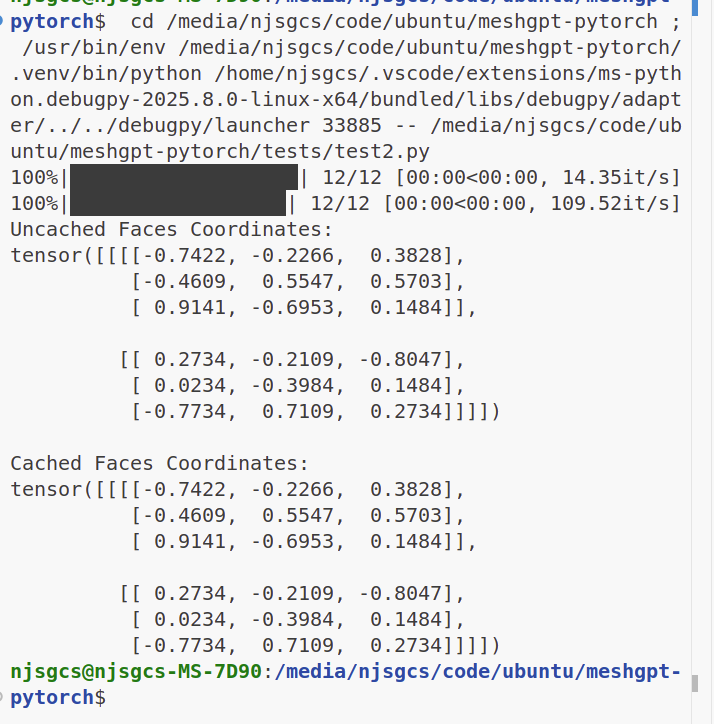

# 打印生成的网格面坐标
print("Uncached Faces Coordinates:")
print(uncached_faces_coors)

print("\nCached Faces Coordinates:")
print(cached_faces_coors)

# 检查两次生成的面坐标是否在数值上接近
assert torch.allclose(uncached_faces_coors, cached_faces_coors)

结构和维度：生成的面坐标是一个四维张量，形状为 [batch_size, num_faces, num_vertices_per_face, 3]。在这个例子中，batch_size 是 1，num_faces 是 2，每个面有 3 个顶点，每个顶点有 3 个坐标值（x, y, z）。

我看看它画了啥

tensor([[[[-0.3828,  0.8984,  0.1484],
          [-0.2266,  0.0391, -0.3516],
          [ 0.9609, -0.1641, -0.6484]],

         [[-0.0547, -0.7891, -0.7109],
          [-0.5391, -0.5547, -0.2266],
          [ 0.9609,  0.1484, -0.6953]],

         [[ 0.9297, -0.1953,  0.5391],
          [-0.1016,  0.0547, -0.0703],
          [-0.1016, -0.1016, -0.2891]],

         [[-0.7109,  0.2578,  0.5391],
          [-0.1016, -0.5547,  0.7422],
          [-0.2891, -0.1641,  0.8984]],

         [[ 0.4453,  0.2578,  0.5391],
          [-0.1016, -0.5547,  0.0234],
          [-0.2891, -0.1641, -0.3047]],

         [[-0.0547, -0.4609,  0.1484],
          [ 0.0234,  0.0547, -0.3516],
          [-0.2891, -0.9609,  0.2109]],

         [[-0.0547, -0.5391,  0.5391],
          [ 0.3047, -0.7734, -0.9922],
          [-0.2891,  0.1484, -0.3047]],

         [[ 0.2734,  0.1797,  0.1484],
          [ 0.5078, -0.5547, -0.1172],
          [ 0.0859,  0.1484, -0.6953]],

         [[-0.5703,  0.5078,  0.5547],
          [-0.1016,  0.3516, -0.6641],
          [ 0.9609,  0.2266, -0.3047]],

         [[-0.2578,  0.9453,  0.5391],
          [-0.1016,  0.3516, -0.8359],
          [ 0.5859, -0.1641, -0.6953]],

         [[ 0.3516,  0.8047, -0.7109],
          [-0.1016,  0.3516,  0.0234],
          [ 0.9609, -0.1641,  0.4297]],

         [[ 0.4141,  0.2578, -0.5391],
          [-0.1016, -0.5547,  0.7422],
          [ 0.9609,  0.3047, -0.3047]],

         [[-0.0547, -0.3047, -0.7734],
          [-0.3203, -0.5547, -0.8359],
          [-0.5234,  0.3047, -0.3047]],

         [[-0.0547,  0.2578,  0.5391],
          [-0.1016,  0.3516, -0.7266],
          [-0.2891,  0.3047,  0.8984]],

         [[ 0.2734, -0.7578,  0.5391],
          [-0.1016, -0.5547,  0.0234],
          [-0.2891, -0.2891, -0.6953]],

         [[ 0.4141,  0.8047, -0.5391],
          [-0.1016, -0.7734, -0.6641],
          [ 0.9609,  0.4922, -0.6797]],

         [[ 0.2734,  0.2578, -0.5391],
          [-0.1016,  0.0703,  0.1953],
          [ 0.9609,  0.1484, -0.7578]],

         [[-0.0547,  0.2578,  0.1484],
          [-0.1016,  0.3516,  0.9922],
          [-0.2891, -0.3203,  0.2109]],

         [[-0.0547,  0.2578, -0.7734],
          [-0.2266,  0.0391, -0.3516],
          [ 0.5547, -0.6797,  0.8984]],

         [[ 0.4453, -0.3047, -0.1328],
          [-0.3203, -0.5547, -0.0703],
          [ 0.0859,  0.3672, -0.6953]]]])

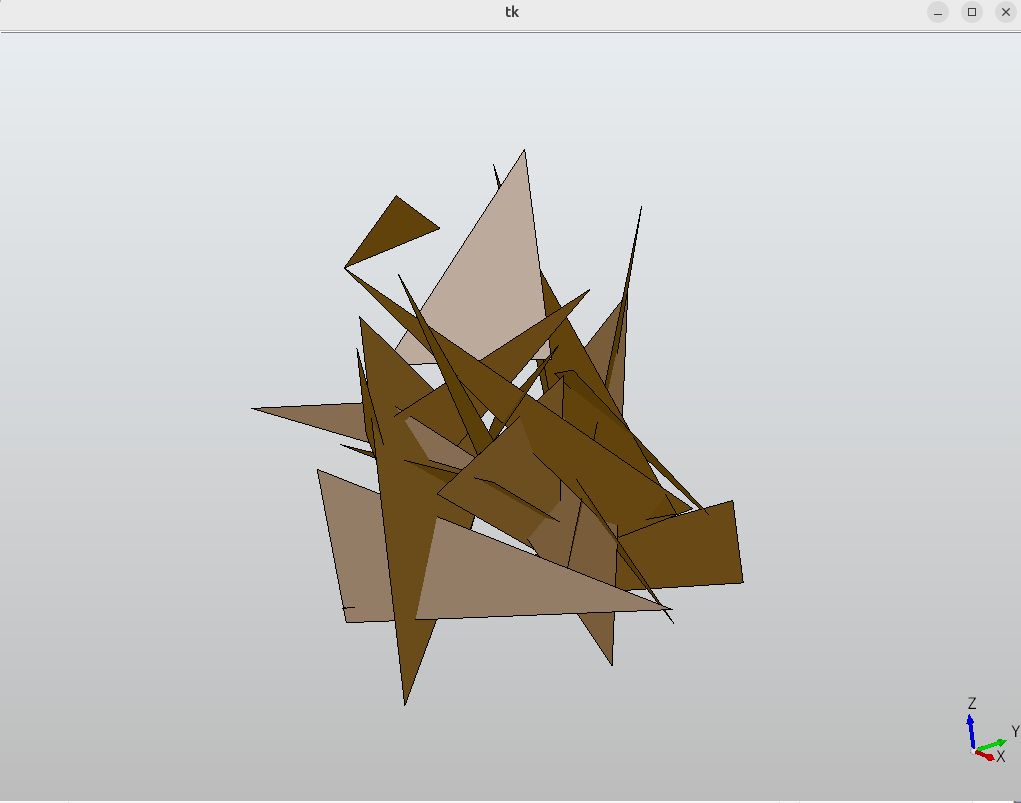

from OCC.Core.gp import gp_Pnt
from OCC.Core.BRepBuilderAPI import BRepBuilderAPI_MakePolygon, BRepBuilderAPI_MakeFace
from OCC.Display.SimpleGui import init_display

def create_face_from_points(points):
    # 创建顶点
    vertices = [gp_Pnt(*p) for p in points]
    # 创建多边形
    polygon = BRepBuilderAPI_MakePolygon()
    for vertex in vertices:
        polygon.Add(vertex)
    polygon.Close()
    # 创建面
    face = BRepBuilderAPI_MakeFace(polygon.Wire())
    return face.Face()

def draw_faces(points_list):
    display, start_display, add_menu, add_function_to_menu = init_display()
    for points in points_list:
        face = create_face_from_points(points)
        display.DisplayShape(face)
    display.FitAll()
    start_display()

# 你的面的点列表
points_list = [
    [[-0.3828,  0.8984,  0.1484], [-0.2266,  0.0391, -0.3516], [ 0.9609, -0.1641, -0.8484]],
    [[-0.0547, -0.7891, -0.7109], [-0.5391, -0.5547, -0.2266], [ 0.9609,  0.1484, -0.6953]],
    [[ 0.9297, -0.1953,  0.5391], [-0.1016,  0.0547, -0.0703], [-0.1016, -0.1016, -0.2891]],
    [[-0.7109,  0.2578,  0.5391], [-0.1016, -0.5547,  0.7422], [-0.2891, -0.1641,  0.8984]],
    [[ 0.4453,  0.2578,  0.5391], [-0.1016, -0.5547,  0.0234], [-0.2891, -0.1641, -0.3047]],
    [[-0.0547, -0.4609,  0.1484], [ 0.0234,  0.0547, -0.3516], [-0.2891, -0.9609,  0.2109]],
    [[-0.0547, -0.5391,  0.5391], [ 0.3047, -0.7734, -0.9922], [-0.2891,  0.1484, -0.3047]],
    [[ 0.2734,  0.1797,  0.1484], [ 0.4078, -0.5547, -0.1172], [ 0.0859,  0.1484, -0.6953]],
    [[-0.5703,  0.5078,  0.5547], [-0.1016,  0.3516, -0.6641], [ 0.9609,  0.2266, -0.3047]],
    [[-0.2578,  0.9453,  0.5391], [-0.1016,  0.3516, -0.8359], [ 0.5859, -0.1641, -0.6953]],
    [[ 0.3516,  0.8047, -0.7109], [-0.1016,  0.3516,  0.0234], [ 0.9609, -0.1641,  0.4297]],
    [[ 0.4141,  0.2578, -0.5391], [-0.1016, -0.5547,  0.7422], [ 0.9609,  0.3047, -0.3047]],
    [[-0.0547, -0.3047, -0.7734], [-0.3203, -0.5547, -0.8359], [-0.5234,  0.3047, -0.3047]],
    [[-0.0547,  0.2578,  0.5391], [-0.1016,  0.3516, -0.7266], [-0.2891,  0.3047,  0.8984]],
    [[ 0.2734, -0.7578,  0.5391], [-0.1016, -0.5547,  0.0234], [-0.2891, -0.2891, -0.6953]],
    [[ 0.4141,  0.8047, -0.5391], [-0.1016, -0.7734, -0.6641], [ 0.9609,  0.4922, -0.6797]],
    [[ 0.2734,  0.2578, -0.5391], [-0.1016,  0.0703,  0.1953], [ 0.9609,  0.1484, -0.7578]],
    [[ 0.0547,  0.2578,  0.1484], [-0.1016,  0.3516,  0.9922], [-0.2891, -0.3203,  0.2109]],
    [[-0.0547,  0.2578, -0.7734], [-0.2266,  0.0391, -0.3316], [ 0.5547, -0.6797,  0.8984]],
    [[ 0.4453, -0.3047, -0.1328], [-0.3203, -0.5547, -0.0703], [ 0.0859,  0.3672, -0.6953]],
]

draw_faces(points_list)
