USRP X410联合VIVADO抓取工程内部信号

一、背景

        由于最近做的项目涉及对uhd官方工程FPGA部分的代码修改，因此上板debug必不可少；常规FPGA开发流程中，都是在vivado跑出bit和ltx文件，但是在开发X410过程中，FPGA镜像的获取要么是从官方直接下载，要么就是通过rfnoc_image_builder指令去构建，前者显然没有可操作的空间，那么在执行rfnoc_image_builder指令的过程中，如何插入debug代码就是我们需要解决的问题。

二、rfnoc_image_builder

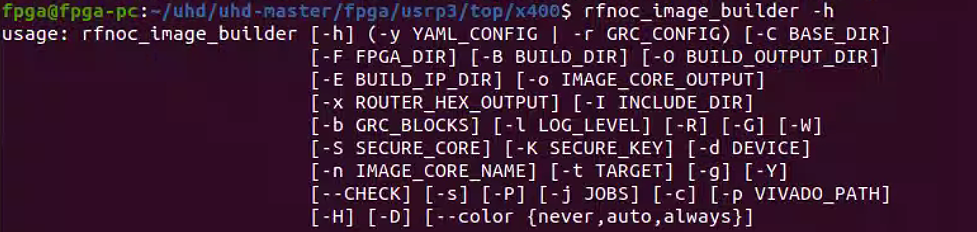

        先介绍一下该指令的用法

        其中常用的有以下参数：

  -y YAML_CONFIG, --yaml-config YAML_CONFIG
                        Path to yml configuration file

        指定本次生成FPGA镜像的配置文件，这个yml文件很重要，可以通过修改yml来改变fpga部分的功能、接口等，后续还得在这块深入摸索一下，本次只需要指定官方写好的yml文件即可。

  -F FPGA_DIR, --fpga-dir FPGA_DIR
                        Path to directory for the FPGA source tree. Defaults
                        to the FPGA source tree of the current repo.

        指定FPGA的source路径，必选项；

  -s, --save-project    Save Vivado project to disk

        （重要）在生成FPGA镜像过程中将自动生成xpr文件，如果不勾选这个选项，则全程都会通过脚本执行完生成bit文件的所有步骤；因此-s建议勾上；

  -g, --GUI             Open Vivado GUI during the FPGA building process

        通过GUI模式生成bit文件，但需要注意的是，如果没有勾选-s，虽然可以在过程中看到vivado和代码，但是并没有xpr工程文件，无法像传统FPGA开发流程一样手动对代码进行综合、布线等操作。

  -p VIVADO_PATH, --vivado-path VIVADO_PATH
                        Path to the base install for Xilinx Vivado if not in
                        default location (e.g., /tools/Xilinx/Vivado).

        指定VIVADO工具的路径，必选项；

  -n IMAGE_CORE_NAME, --image-core-name IMAGE_CORE_NAME, --image_core_name IMAGE_CORE_NAME
                        Name to use for the RFNoC image core. Defaults to name
                        of the image core YML file, without the extension.

        指定本次FPGA镜像工程的名字，会在x400/目录下单独形成一个文件夹，里面包含这次镜像生成的所有相关文件，方便迭代开发和管理；

综合上述，我在生成FPGA镜像用到的完整指令如下：

rfnoc_image_builder -y x410_CG_400_rfnoc_image_core.yml -n x410_ila_test -s --fpga-dir /home/fpga/uhd/uhd-master/fpga/ --vivado-path=/tools/vivado/2021/Vivado

三、在代码中插入ILA（ip core）

        正常执行完上一章节的rfnoc_image_builder后，生成的bit文件其实与官方的某个版本一样，取决于你用的哪个配置文件yml，这个时候就可以用vivado打开xpr文件，在想要插入ILA的模块里进行修改。

        需要注意的是，有的模块是根据配置文件实时生成的，如上图所示，这种模块插入自己的代码后，在下一次build过程中又会被覆盖掉，解决办法有待摸索；

        但是大部分功能代码都是在lib库里调用的，这部分的代码修改之后会一直生效，不会因为你的迭代开发而被覆盖，本次主要就从这种类型的模块入手，插入ILA ip core。

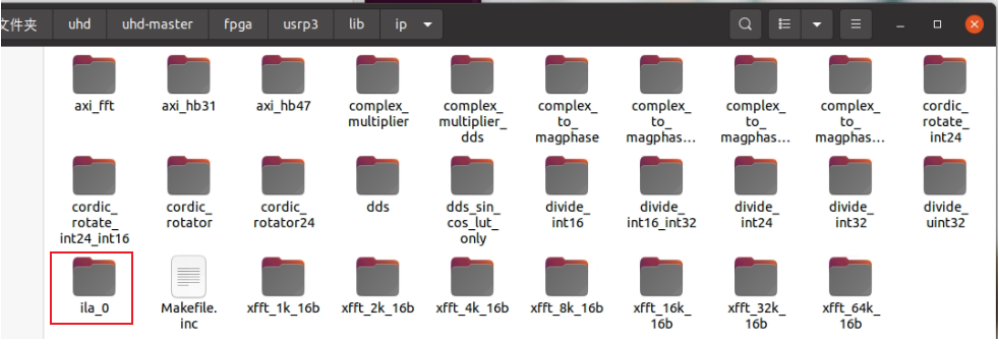

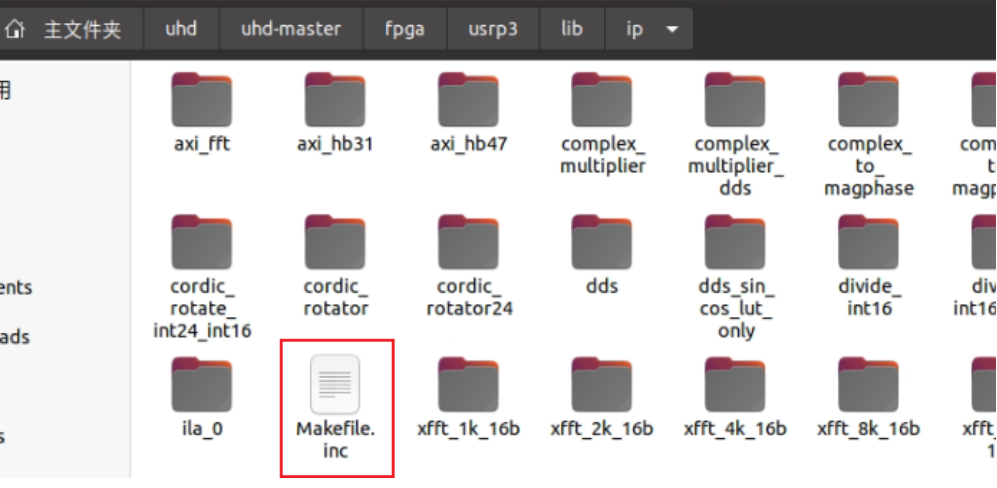

1）插入相关代码后，进入下述路径，新建文件夹ila_0（以添加ILA为例，ila_0是我生成ILA时的名字，必须保持一样）

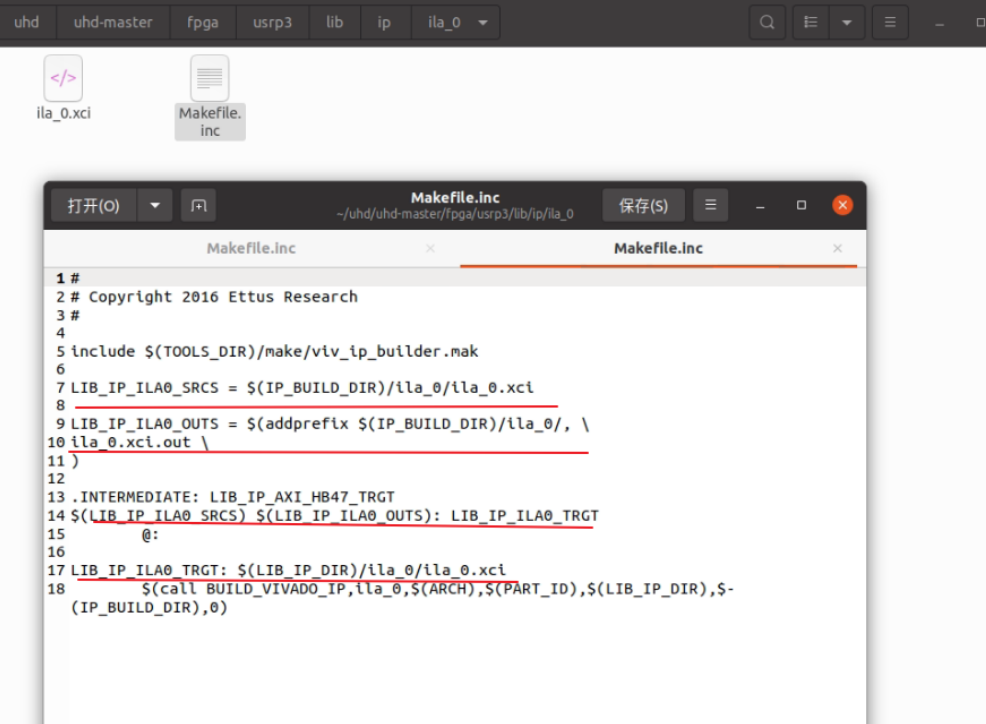

2）将xci文件复制到该路径下，并新建Makefile.inc文件，图中划线部分需要自己修改，参照格式即可；

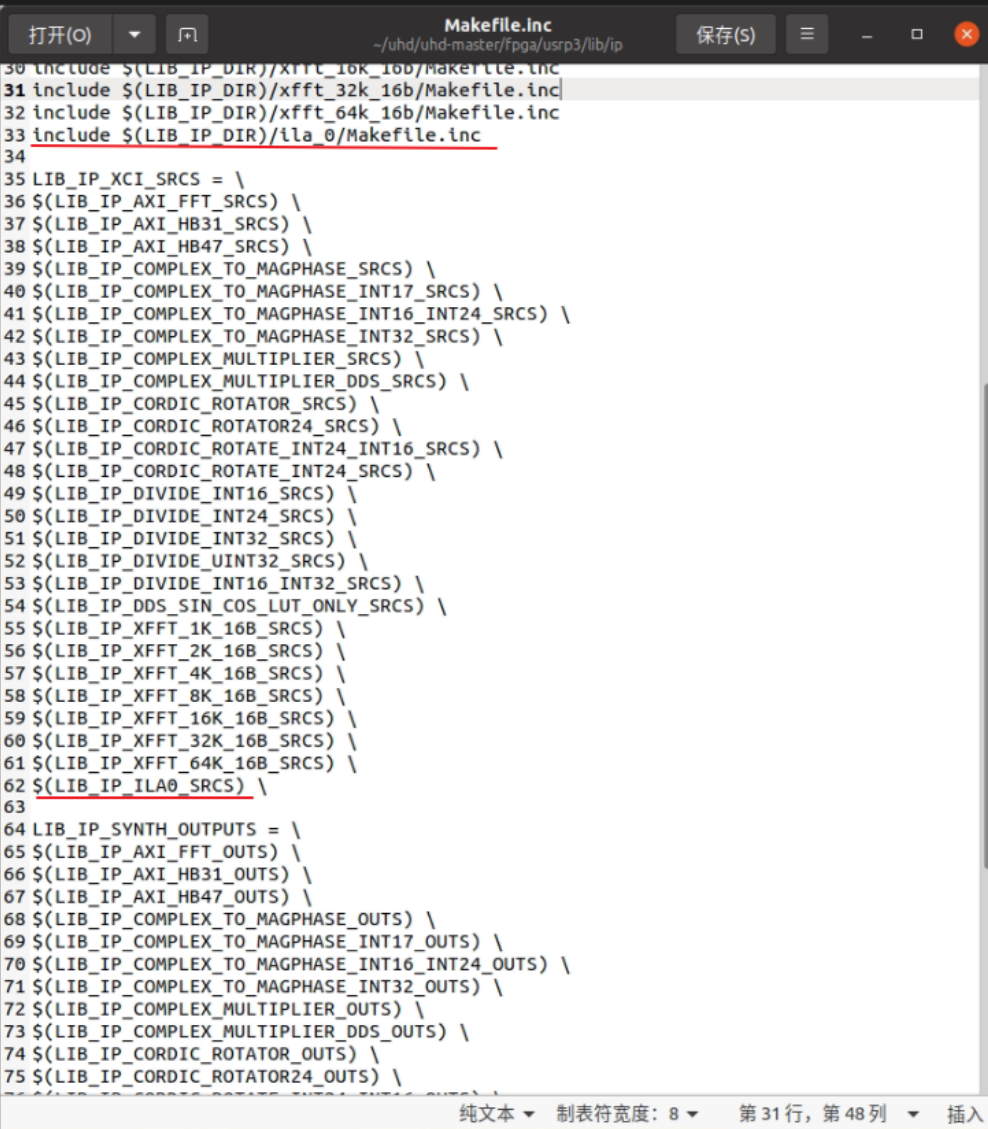

3）在ip路径下有一个makefile总文件，在里面新增调用；

（上图并未截全，记得照葫芦画瓢，参照格式添加上自己的IP信息）

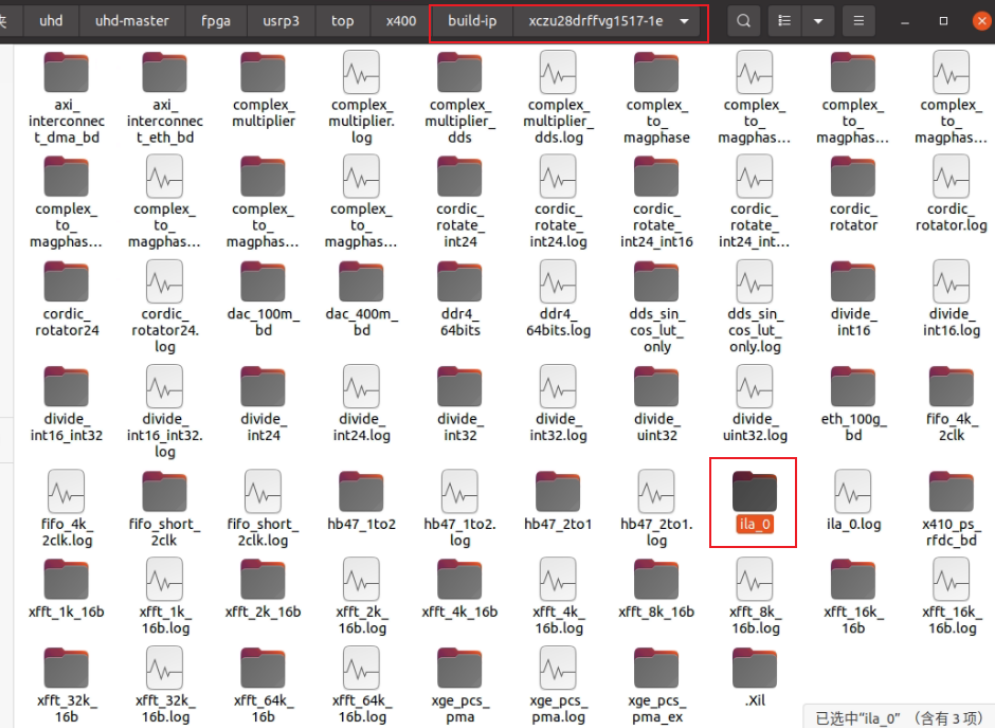

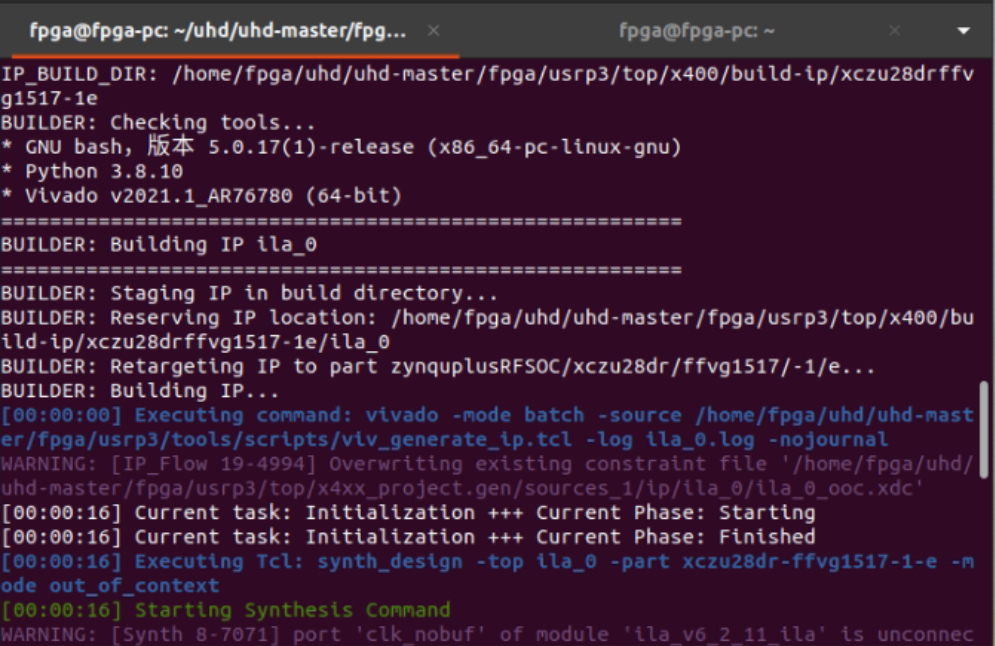

4）至此就将IP新增进编译库中了，再次敲rfnoc_image_builder指令就可以看到会编译这个新增IP，并在下图目录build-ip文件夹中新增对应文件；

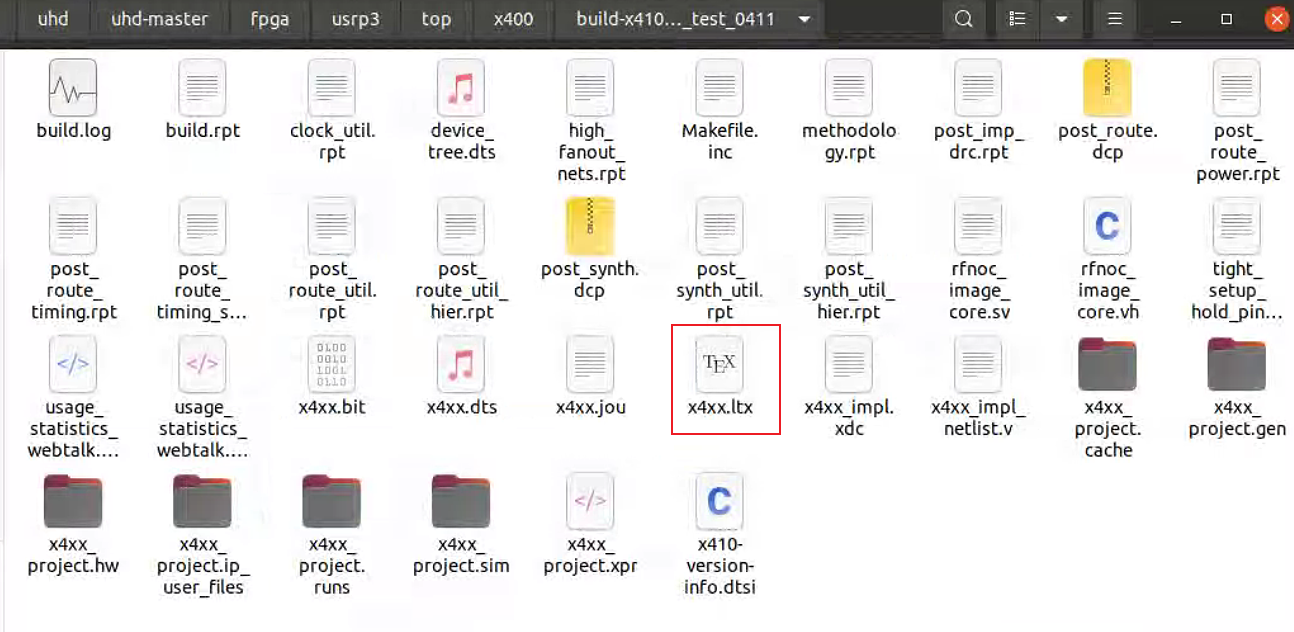

 5）rfnoc_image_builder跑完之后，可以看到在文件夹中生成了ltx文件

如果想插入其他的IP应该也是同理。

四、烧录FPGA镜像+上板调试

        给x410烧录镜像的方式之前有提过，用以下指令即可（先别急着执行）：

uhd_image_loader --args type=x4xx,addr=<x410 static ip>, --fpga-path <path to bit>

        这一步又存在一个坑点，如果直接执行，会报错，然后x410设备就变砖了，此时可以跳转我上一篇文章进行修复~

https://blog.csdn.net/yanzuwu233/article/details/146951770?spm=1001.2014.3001.5502https://blog.csdn.net/yanzuwu233/article/details/146951770?spm=1001.2014.3001.5502        （关键一步）报错的点是说找不到DTS文件，关于这个DTS文件我也不太清楚包含什么信息，但是工程文件夹里其实有DTS文件，只不过它原本叫X410.dts，而生成的bit叫x4xx.bit，因此就会报错，我尝试将DTS文件重命名为x4xx.dtx（参考第三节第5）步中的插图）后，就可以成功烧录了。

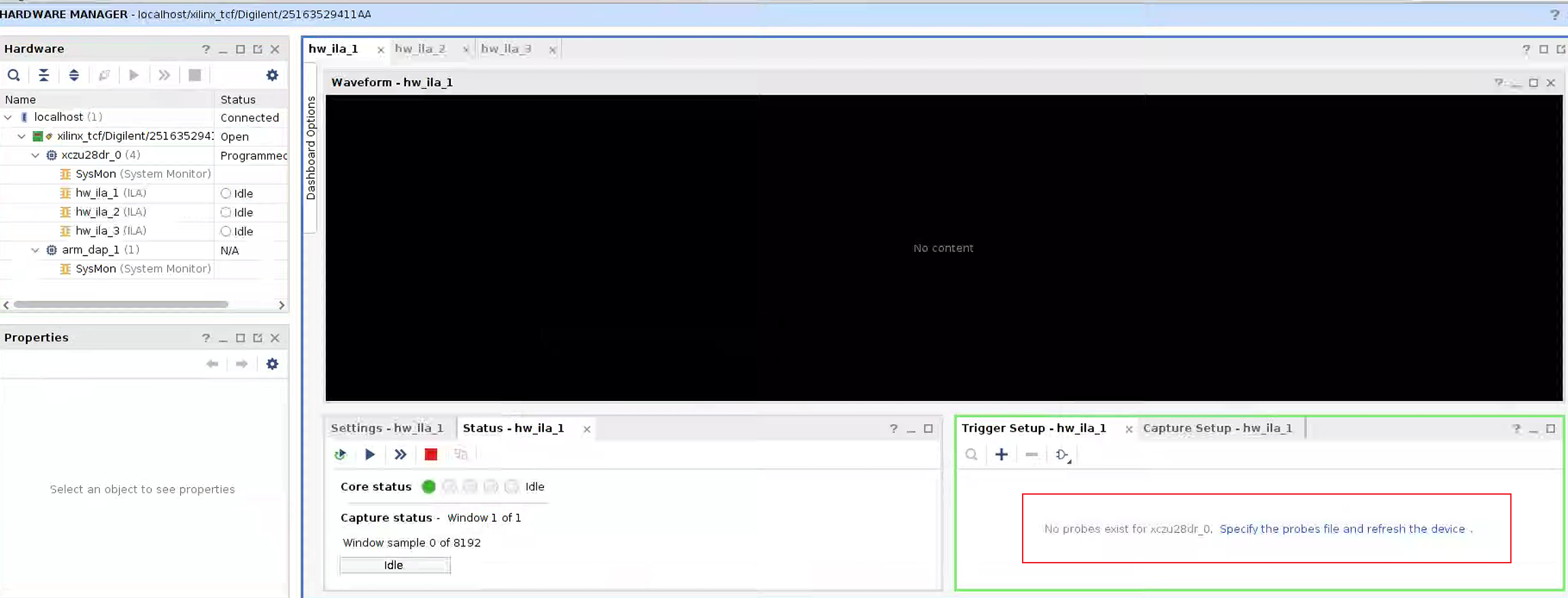

       接着打开VIVADO的hardware manager，（需要将X410设备的jtag口连接电脑）此时bit不需要再烧录了，点击右下角红色框框处，导入ltx后就可以把ILA载入进去啦。

五，总结

        工作记录，用法可能比较少见，以防自己后续哪一步搞忘了，希望可以偶尔帮到一些遇到同样问题的朋友。
