本篇文章讲一讲嵌入式领域中常见的CAN总线面试问题，涵盖协议原理、物理层、数据链路层及实际应用方面。
1、CAN帧的结构是什么？

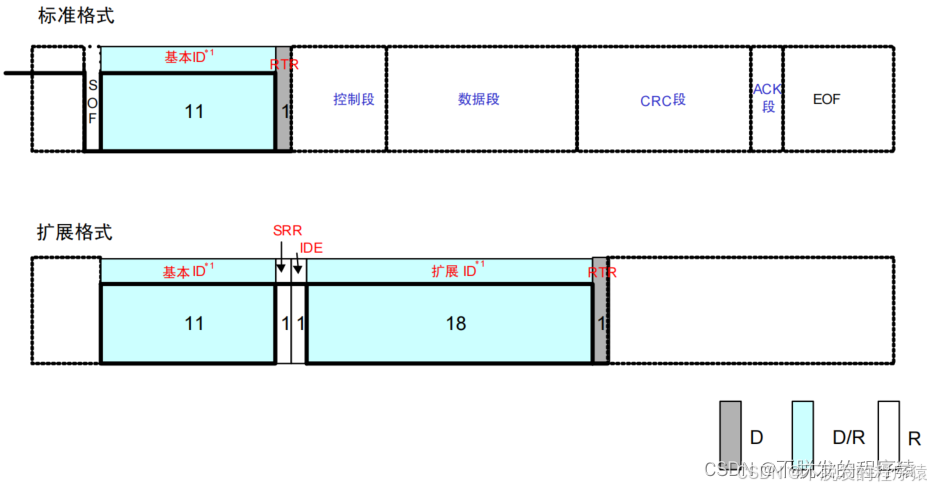

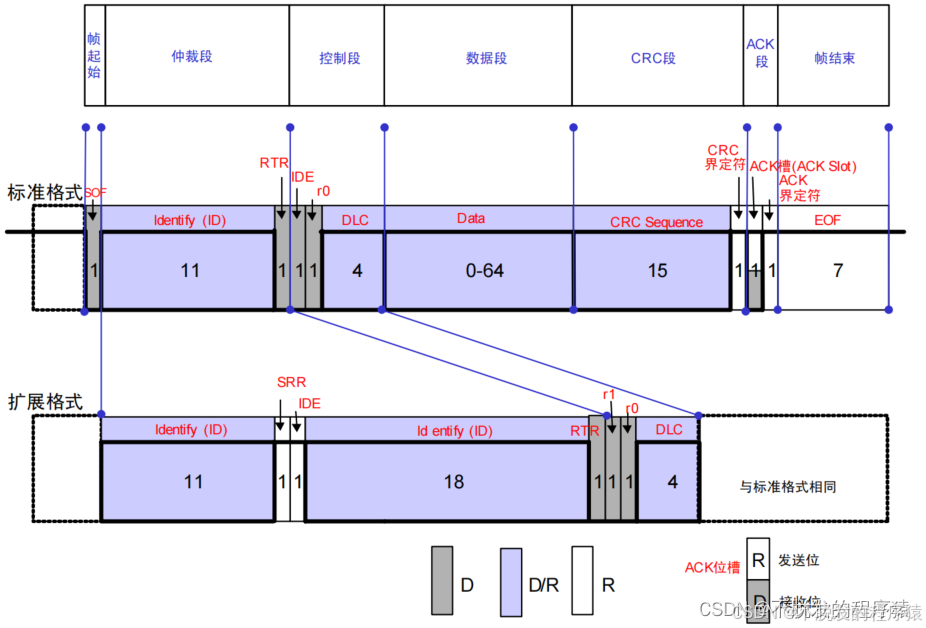

CAN帧是CAN总线上传输的数据单元，主要分为标准帧（CAN 2.0A）和扩展帧（CAN 2.0B）。标准帧的结构包括：
- 帧起始（SOF）：1位显性位（0），标志帧开始。
- 仲裁字段：11位标识符（ID），决定消息优先级；1位远程传输请求（RTR）位。
- 控制字段：6位，包括4位数据长度代码（DLC），指示数据字段字节数。
- 数据字段：0-8字节数据。
- CRC字段：15位循环冗余校验，用于错误检测。
- ACK字段：2位，接收者确认帧接收（显性位表示成功）。
- 帧结束（EOF）：7位隐性位（1），标志帧结束。
- 帧间隙（IFS）：3位隐性位，确保帧间间隔。
2、为什么CAN总线两端需要120欧姆电阻？

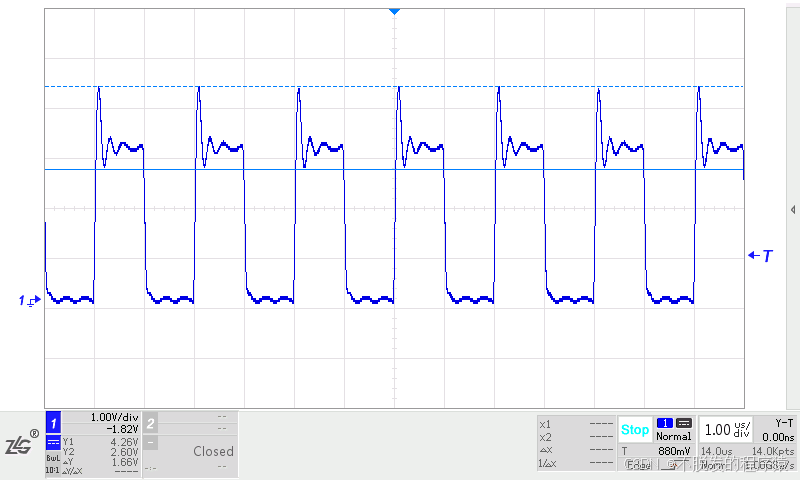

CAN总线两端各安装一个120欧姆终止电阻，用于匹配总线的特性阻抗，防止信号反射。高速通信中，信号到达总线末端时，若无终止电阻，会因阻抗不匹配产生反射，干扰通信。120欧姆电阻吸收这些反射，确保信号完整性，减少通信错误。
3、为什么CAN是消息导向协议？
CAN是消息导向协议，意味着通信基于消息内容而非节点地址。每条消息携带一个唯一标识符（ID），表示消息类型和优先级。所有节点接收消息后，根据ID决定是否处理。这种机制与基于地址的协议（如I2C）不同，具有以下优势：
- 灵活性：无需预定义发送者和接收者，易于扩展。
- 高效性：广播机制减少通信开销。
举个例子，在汽车中，气囊传感器通过CAN总线发送高优先级消息（低ID值），所有相关ECU（如安全系统）可接收并处理。

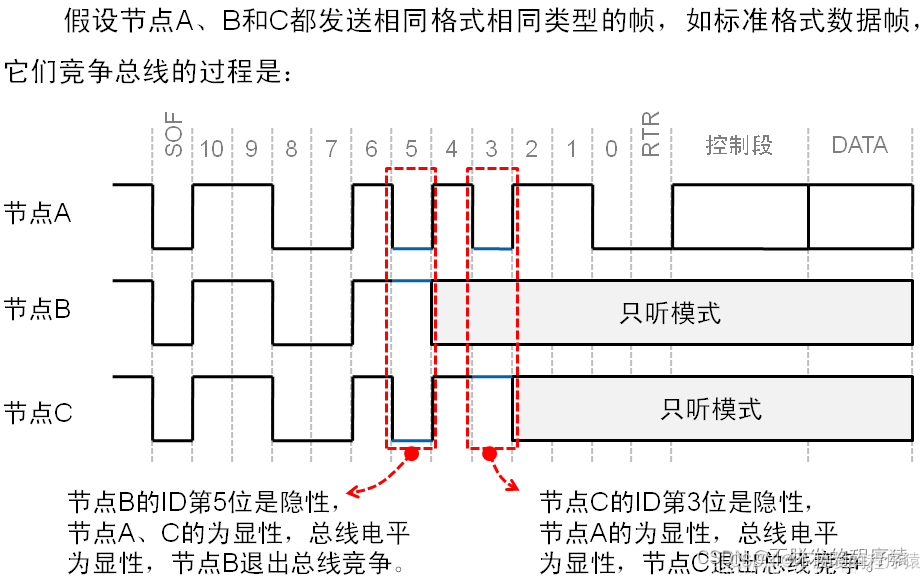

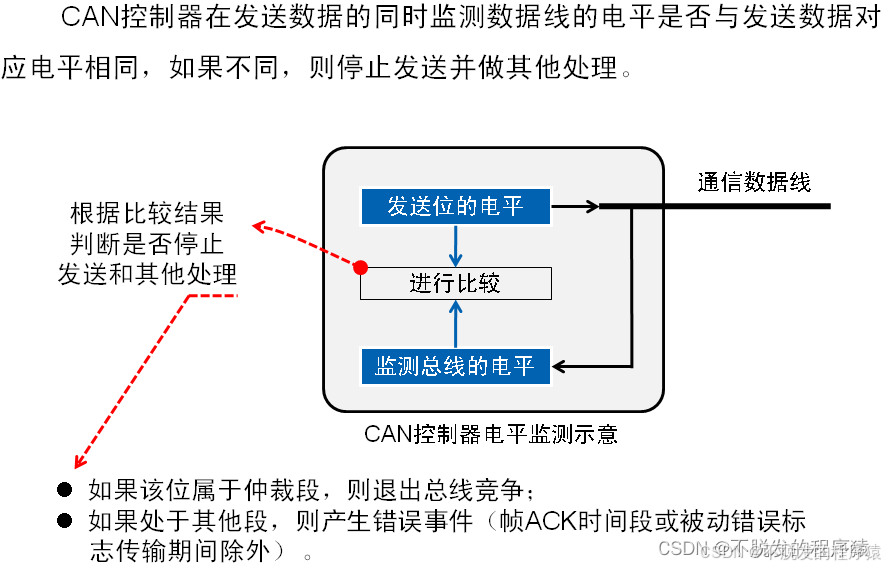

4、CAN总线的仲裁机制是什么？

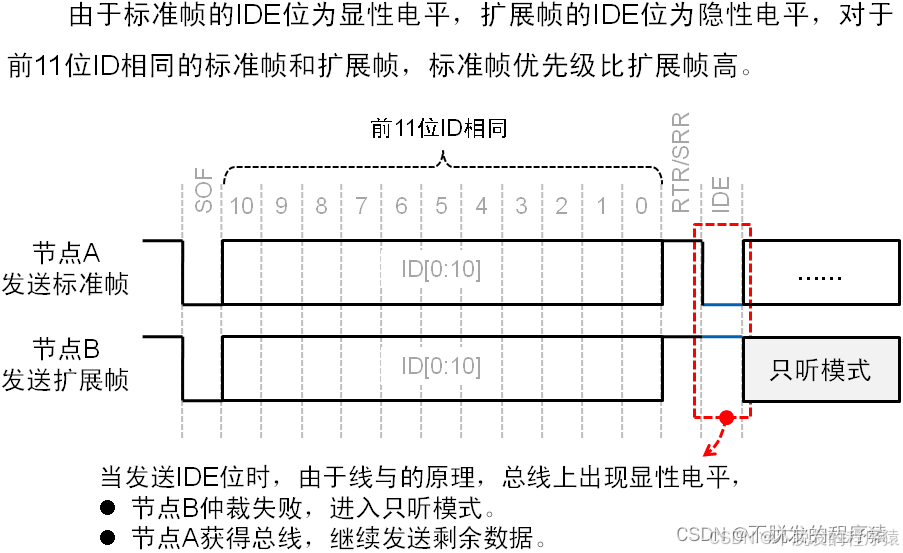

CAN总线采用非破坏性位仲裁机制，通过CSMA/CD+AMP（载波监听多路访问/冲突检测与消息优先级仲裁）解决多节点同时发送时的冲突。仲裁基于消息ID，ID值越低，优先级越高。
仲裁过程：
- 各节点在发送消息时，逐位比较ID。
- 若节点发送隐性位（1）但检测到显性位（0），则停止发送，进入监听模式。
- ID最低（显性位最多）的消息赢得仲裁，继续传输。
5、什么是位填充？其作用是什么？
位填充是CAN总线用于同步的机制。在CAN协议中，采用NRZ-5（非归零5位）编码，若连续发送5个相同位（全0或全1），发送端自动插入一个相反位（称为填充位）。接收端识别并移除填充位。
作用：
- 同步：确保接收端时钟与发送端同步，防止长序列相同位导致的时钟漂移。
- 错误检测：若接收到6个连续相同位，表明违反位填充规则，触发错误帧。
例如，发送数据“00000”后，插入一个“1”，变为“000001”。接收端移除填充位，恢复原始数据。
6、标准CAN与扩展CAN的区别是什么？
标准CAN（CAN 2.0A）和扩展CAN（CAN 2.0B）的主要区别在于标识符长度：
- 标准CAN：11位标识符，支持2^11（2048）个消息ID，IDE位为0。
- 扩展CAN：29位标识符（11位基本ID+18位扩展ID），支持2^29（约5.37亿）个消息ID，IDE位为1。
7、CAN总线的错误处理机制如何运作？
CAN控制器维护两个错误计数器：
- 发送错误计数器（TEC）：记录发送错误次数
- 接收错误计数器（REC）：记录接收错误次数

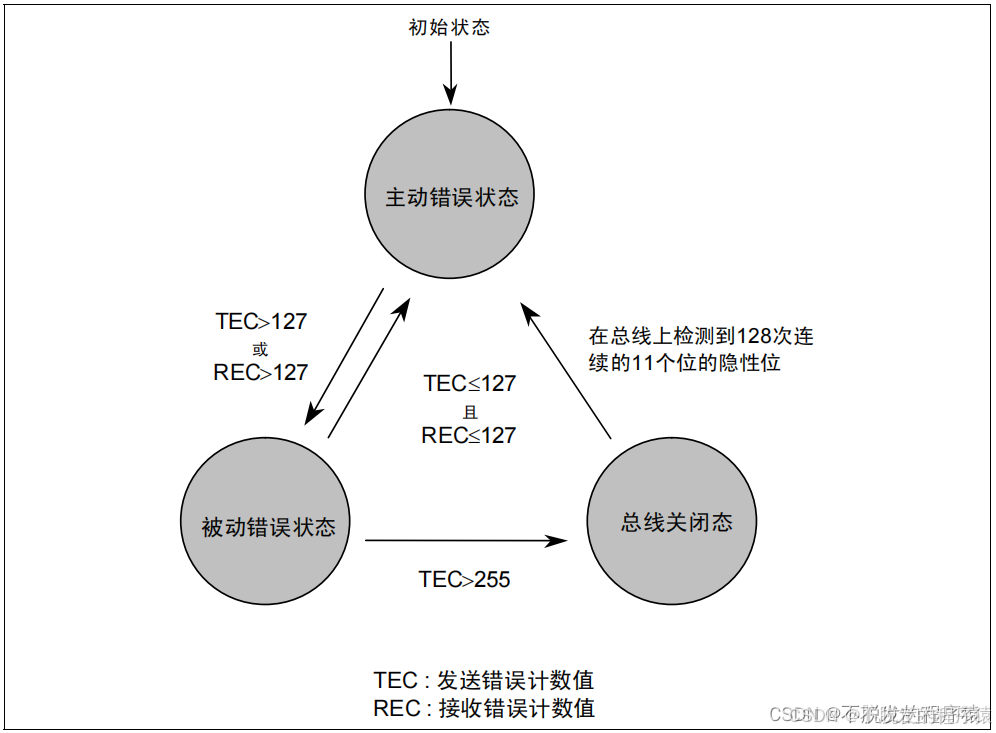

节点状态转换规则：
- 错误主动状态：TEC < 128 且 REC < 128，正常参与通信
- 错误被动状态：TEC ≥ 128 或 REC ≥ 128，限制发送错误帧
- 总线关闭状态：TEC ≥ 256，完全脱离总线通信
8、CAN FD相比传统CAN有哪些改进？

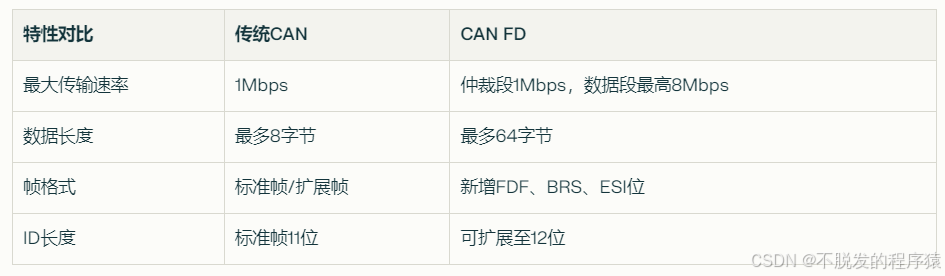

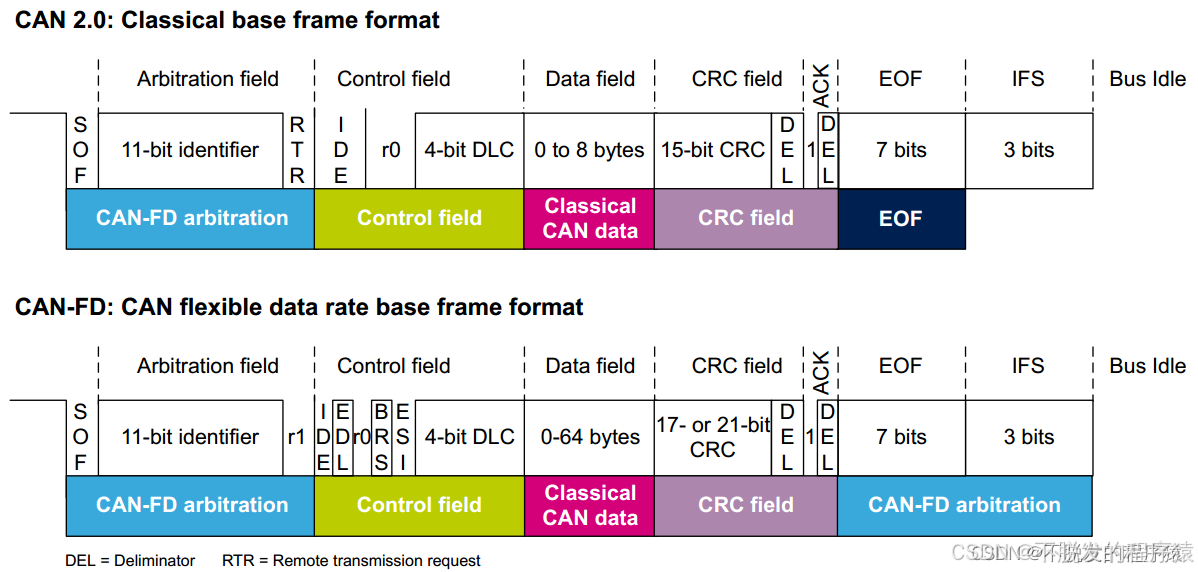

CAN FD 是CAN协议的升级版本，主要区别如下：
9、CAN FD的FDF、BRS、ESI位分别有什么作用？
CAN FD新增的控制位功能：
- FDF位：区分CAN报文和CAN FD报文
- BRS位：位速率转换开关，控制数据段是否使用高速传输
- ESI位：错误状态指示，表明发送节点的错误状态
10、如何计算CAN总线的波特率？
CAN波特率计算公式：
波特率 = CAN时钟频率 / (预分频器 × (BS1 + BS2 + 1))
实际计算示例：
- CAN时钟：36MHz（STM32 APB1）
- 预分频器：6
- BS1：8TQ
- BS2：3TQ
- 波特率 = 36000000 / (6 × (8 + 3 + 1)) = 500000 bps = 500Kbps
11、CAN总线通信异常时如何排查？

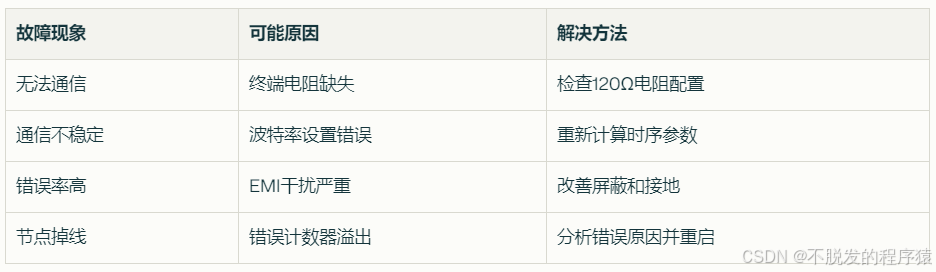

典型故障现象及解决方案：
CAN总线作为嵌入式系统的核心通信协议，其理论深度和实践广度都值得我们深入掌握。通过系统学习CAN协议原理、编程实现和应用案例，不仅能在面试中表现出色，更能在实际项目中游刃有余。希望本文的深度解析能为大家的技术成长提供有价值的参考。
